Алгоритм проектирования опор ЛЭП свыше 1 кВ: классификация, расчет и выпуск КМ/КМД
Проектирование стальных опор ЛЭП представляет собой комплекс расчетно-конструкторских работ по расчету пространственных стержневых и тонкостенных многогранных конструкций из стали марки 09Г2С по ГОСТ 27772-2021 на классы напряжения от 10 кВ до 500 кВ. В соответствии с требованиями главы 2.5 ПУЭ-7, СП 16.13330.2017 и СП 20.13330.2016 ствол рассчитывается на ветровые нагрузки до 1250 Па и гололед стенкой до 40 мм.
Для технического заказчика выбор опоры заканчивается только после проверки всей цепочки от провода до грунта. Достаточная прочность ствола еще не подтверждает работоспособность фланца, анкерной группы или основания при несимметричном нагружении. На заводе «Энерго-1» производственный смысл этой цепочки выражается вполне предметно: геометрия расчетной модели должна воспроизводиться в металле, а отправочные элементы должны собираться болт-в-болт без подгонки.
Ниже рассматриваются многогранные и решетчатые металлические опоры ВЛ свыше 1 кВ. Для существующего проекта проверяют границы применимости, для новой конструкции последовательно обосновывают геометрию, материал, соединения и технологию изготовления. Совпадение напряжения и высоты двух опор само по себе не дает оснований считать их взаимозаменяемыми.
1. Назначение опоры и исходные данные: с чего начинается техническое задание

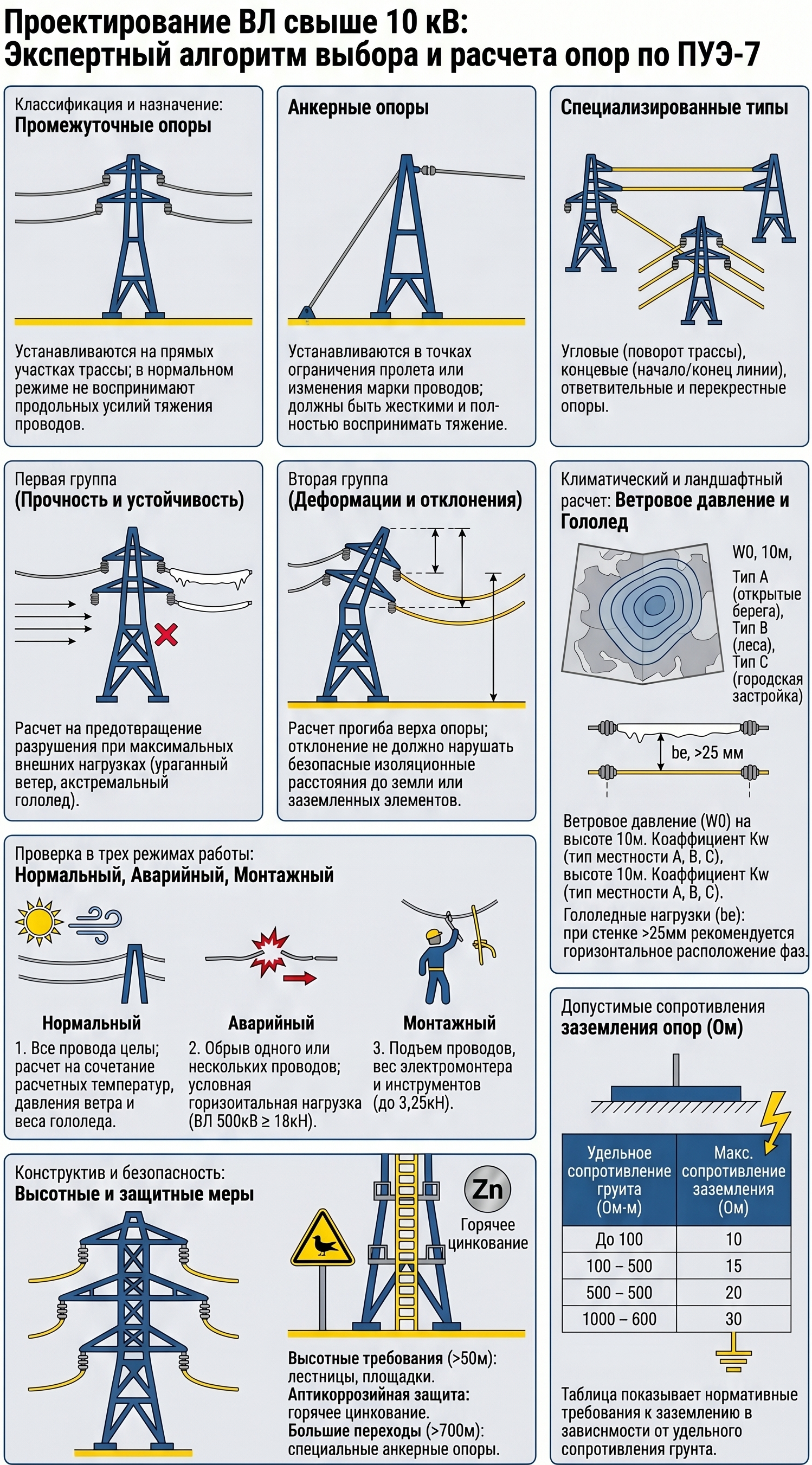

Классификация по ПУЭ-7 начинается с работы опоры на трассе. Промежуточные опоры поддерживают провода в предусмотренных проектом пролетах, анкерные ограничивают участки с анкерным закреплением, концевые воспринимают одностороннее тяжение. Угловое положение характеризует изменение направления линии, поэтому угловая опора может иметь разное закрепление проводов и соответствующую расчетную схему.
Конструктивное исполнение выбирают после определения механического назначения. Многогранный монопод, пространственная решетчатая башня и двухстоечный портал отличаются жесткостью, характером передачи усилий и организацией монтажа. Для ВЛ 330-500 кВ портал дополнительно требует проверки совместной работы стоек и ригеля, а также влияния неодинаковых перемещений отдельных оснований.
Электрические расстояния проверяют с учетом положения проводов и деформированной конструкции. Отклонение гирлянды, прогиб траверсы и перемещение вершины ствола участвуют в одной геометрической задаче. Числовой габарит выбирают по применимой таблице главы 2.5 ПУЭ-7 с учетом напряжения, территории и вида пересечения, сохраняя все условия соответствующей строки.
2. Климат и механические воздействия: формирование расчетных сочетаний
Ветровое давление и толщину стенки гололеда назначают по главе 2.5 ПУЭ-7 с учетом предусмотренного нормативами использования региональных данных. Затем определяют воздействия на провода, тросы, изоляцию и непосредственно на конструкцию. Положения СП 20.13330.2016 применяют согласованно со специальными требованиями к ВЛ, фиксируя происхождение каждого коэффициента.
- Нормальные режимы: сочетания собственного веса, климатических воздействий и тяжений для предусмотренных условий эксплуатации.
- Аварийные режимы: регламентированные ПУЭ-7 случаи нарушения целостности проводов или тросов с установленными условиями передачи усилий.
- Монтажные режимы: подъем секций, временные закрепления, последовательность подвески проводов и работа натяжных устройств.
- Эксплуатационные проверки: перемещения и повороты, влияющие на габариты, оборудование и возможность обслуживания.
Переход от нормативного воздействия к расчетному оформляют отдельной записью. В ней указывают исходную величину, коэффициент надежности, коэффициент сочетания и дополнительные коэффициенты, предусмотренные применимым документом. Такой порядок позволяет проверить расчет независимо от программного комплекса и предотвращает повторное умножение уже расчетной нагрузки.
3. Пространственная модель в SCAD и ЛИРА-САПР: от геометрии к проверенным усилиям
- Жесткости: фактические сечения, толщины, ориентация главных осей и характеристики переменных участков.
- Связи: действительные шарниры, жесткие вставки, эксцентриситеты и работа пространственных диафрагм.
- Нагрузки: координаты подвесок, направления усилий, распределение ветра по высоте и монтажные состояния.
- Опирание: жесткости основания, возможные перемещения и допустимость принятого защемления.
- Результаты: огибающие усилий, перемещения, повороты и связанные реакции для расчетов узлов и фундаментов.
Жесткое защемление базы допустимо как расчетная предпосылка после оценки основания. Податливость фундамента меняет перемещения вершины и может перераспределять усилия в портале или пространственном каркасе. При чувствительности результата к этой предпосылке рассматривают систему «опора - фундамент - грунт» с обоснованными характеристиками жесткости.
Геометрическую нелинейность учитывают там, где перемещения заметно влияют на равновесие. Для высокой гибкой конструкции дополнительный момент от продольной силы может оказаться существенным. Решение о постановке расчета принимают по применимым требованиям СП 16.13330.2017 и особенностям системы, документируя использованные допущения.
Проверка модели начинается с равновесия внешних нагрузок и опорных реакций. Затем оценивают деформированную схему, знаки усилий и работу связей под простыми одиночными загружениями. В оболочечных фрагментах дополнительно проверяют чувствительность результата к сетке и отделяют физическую концентрацию от численной особенности идеализированного закрепления.
Независимая оценка момента у базы и прогиба вершины дает полезную инженерную проверку. Существенное расхождение со сложной моделью требует объяснения через распределение нагрузок, жесткости или граничные условия. Красочная карта напряжений становится расчетным результатом после такой проверки, а затем используется для назначения сечений и соединений.
4. Материал, устойчивость и гибкость: проверка ствола и решетки
Выбор марки стали для опор ВЛ по ГОСТ 27772-2021 связывает прочность с толщиной, температурой эксплуатации и условиями изготовления. Прокат С245 и С345 по ГОСТ 27772-2021 назначают с учетом расчетных сопротивлений по СП 16.13330.2017 и требований к категории поставки. Обозначение класса без толщины, требований к ударной вязкости и документа качества не завершает спецификацию материала.
Повышение прочности материала не дает пропорционального уменьшения толщины оболочки. Упругая жесткость ствола определяется геометрией и модулем упругости, а местная устойчивость зависит от ширины грани и ее толщины. Чрезмерное утонение может привести к недопустимым перемещениям, потере устойчивости или технологическим затруднениям раньше достижения расчетного сопротивления.
Для многогранного ствола проверяют совместное действие продольной силы, изгиба и кручения. Отдельно рассматривают местную устойчивость граней, ослабления отверстиями, участки изменения толщины и передачу нагрузки возле соединений. Требования СТО 56947007-29.240.55.016-2008 применяют в пределах его области действия к стальным многогранным опорам ВЛ 35-500 кВ.
Технологический люк меняет напряженное состояние нижней секции, где обычно велики изгибающие усилия. Его размер, радиусы углов, положение относительно граней и усиление должны входить в расчетное решение. Перенос люка после выпуска КМД способен затронуть несущую способность, поэтому такую корректировку согласовывают с разработчиком конструкции.
Для решетчатого элемента гибкость определяют через расчетную длину и радиус инерции. Проверку выполняют в предусмотренных расчетом направлениях, учитывая фактическое закрепление и особенности сечения. Элемент, растянутый в одном режиме, проверяют как сжатый, если знак усилия меняется в другом сочетании.
λ = l₀ / i.
Ниже приведены базовые числовые зависимости таблиц 32-33 СП 16.13330.2017 для указанных категорий элементов. Они служат отправной точкой проверки и не заменяют специальные положения того же СП для опор ВЛ. В расчетной записке окончательный предел назначают после сопоставления общей строки, специальных требований и примечаний, применимых к конкретному элементу.
| Категория элемента конструкции | Напряженное состояние | Предельная гибкость λu | Формула и нормативный пункт СП 16.13330.2017 |
|---|---|---|---|
| Пояса опор, опорные раскосы и стойки башен | Сжатие | 120 - 150 (при α=1.0: 120; при α=0.5: 150) | λu = 180 - 60α, табл. 32 поз. 1 |
| Раскосы и диагонали решетки башен | Сжатие | 150 - 180 (при α=1.0: 150; при α=0.5: 180) | λu = 210 - 60α, табл. 32 поз. 3 |
| Вспомогательные распорки и шпренгели | Сжатие | 200 | СП 16.13330.2017 табл. 32 поз. 4 |
| Пояса и опорные раскосы при растяжении | Растяжение | 300 (при динамике 250) | СП 16.13330.2017 табл. 33 поз. 1 |
| Элементы решетки при растяжении | Растяжение | 400 (при статических нагрузках) | СП 16.13330.2017 табл. 33 поз. 2 |
| Тяжи и гибкие связи траверс | Растяжение | 350 | СП 16.13330.2017 табл. 33 поз. 5 |
В формулах таблицы α характеризует использование несущей способности сжатого элемента и определяется по примечанию к таблице 32 СП 16.13330.2017. Для этих зависимостей его принимают не менее 0,5. Следовательно, подстановка нулевого значения из-за малой продольной силы недопустима, а категория элемента должна быть установлена до вычисления предела.
Нормативная проверка гибкости и расчет устойчивости решают связанные, но разные задачи. Выполнение ограничения λ не подтверждает достаточную несущую способность элемента при действующей продольной силе и изгибе. Дополнительно проверяют ослабленное сечение, местную устойчивость, эксцентриситет присоединения и коэффициенты условий работы по СП 16.13330.2017.
На выходе формируют ведомость сечений с определяющими сочетаниями и коэффициентами использования. В нее включают материал, расчетные длины, гибкости, проверку устойчивости и ссылки на примененные положения норм. Такая ведомость позволяет обоснованно менять сортамент при закупке, не разрушая связь между расчетом и изготовлением.
5. Фланцы, траверсы и база: непрерывная передача усилий в основание
Расчет узлов сопряжения фланцев и траверс начинают с выделения действительного пути нагрузки. Усилие от подвески проходит через крепеж и стенки траверсы, затем через ее примыкание поступает в ствол. В каждом переходе проверяют местную работу металла, сварных швов и соединительных элементов, сохраняя реальные эксцентриситеты.
Фланцевый стык многогранных секций воспринимает сочетание продольной силы, изгиба, поперечной силы и кручения. Распределение усилий между болтами зависит от жесткости фланца и контактного взаимодействия поверхностей. Слишком гибкая плита вызывает дополнительные растягивающие усилия в крепеже и требует учета соответствующей работы узла.
Проверка фланца включает изгиб плиты, работу ребер, несущую способность болтов и швов. Контактное давление и возможное раскрытие стыка рассматривают согласованно с принятой расчетной моделью. Для повторяющихся секционных соединений дополнительно контролируют поворот отверстий относительно граней, иначе геометрически правильные детали могут оказаться несовместимыми при монтаже.
Классы прочности болтов 8.8 и 10.9 сами по себе не определяют способ передачи усилий. Соединение может работать через срез и смятие либо через трение при специально обеспеченном натяжении и подготовке поверхностей. ГОСТ Р 52644-2006 применяют к изделиям в его области действия, проверяя соответствие выбранного крепежа требованиям проекта.
- Болтовая группа: диаметр, количество, расположение, сочетание растяжения и среза, расчетные длины и условия контакта.
- Комплект крепежа: совместимые болты, гайки и шайбы, документы качества и требования к покрытию.
- Затяжка: назначенный способ создания усилия, последовательность проходов, контроль и фиксация результатов.
- Монтаж: доступ инструмента, опорные поверхности, длина выступающей резьбы и возможность осмотра соединения.
Универсальный момент затяжки для одного диаметра назначать нельзя. Связь момента с натяжением зависит от трения в резьбе и под гайкой, покрытия, смазки и состояния комплекта. Для ответственного соединения метод контроля выбирают по проекту и технологическому регламенту, а измерительный инструмент применяют с подтвержденной пригодностью.
Расчет базы опоры на опрокидывающий момент выполняют совместно с вертикальной силой, горизонтальными реакциями и кручением. Определяют работу опорной плиты, растянутых анкеров, сжатой зоны контакта и элементов передачи сдвига. Анкерная группа проверяется вместе с бетоном, поскольку увеличение прочности стержня не устраняет риск разрушения окружающего основания.
Для монопода фундамент воспринимает сосредоточенный набор пространственных реакций. У решетчатой башни общий момент преобразуется в различающиеся вертикальные и горизонтальные реакции отдельных стоек. Несущая способность каждого фундамента проверяется для своего набора воздействий, включая выдергивание и неблагоприятную несимметрию.
Выбор свайного, плитного или отдельного основания опирается на изыскания и расчет по СП 22.13330.2016 и СП 24.13330.2021. Проверяют несущую способность, перемещения, крен, сдвиг, выдергивание и влияние морозного пучения. Для многолетнемерзлых грунтов дополнительно применяют СП 25.13330 с учетом принятого принципа использования основания.
В задание на фундамент передают связанные наборы реакций с обозначениями сочетаний. К ним прилагают анкерный план, высотные отметки, требования к подливке и допустимые монтажные отклонения. После определения жесткости основания проверяют ее совместимость с исходной моделью опоры, замыкая расчетную цепочку.
6. КМ и КМД: перевод расчетной схемы в заводскую геометрию
Разработка чертежей КМ и КМД опоры ЛЭП требует четкого разделения содержания документов. Комплект КМ фиксирует основные конструктивные решения, материалы, сечения, соединения и требования к изготовлению. КМД развивает эти решения до размеров деталей, сборочных единиц, отправочных элементов и производственных указаний.
Обозначения КМ и КМД не следует смешивать со стадиями проектной и рабочей документации. Правила выполнения рабочей документации металлических конструкций задает ГОСТ 21.502-2016, сменивший редакцию 2007 года. Состав деталировочного комплекта и границы ответственности дополнительно закрепляют договором, заданием и требованиями к изготовлению.
| Параметр проектной детализации | Комплект КМ (проектная стадия) | Комплект КМД завода «Энерго-1» (рабочий выпуск) | Нормативный регламент |
|---|---|---|---|
| Геометрия ствола опоры | Осевая схема, высотные отметки, габариты и нагрузки | Развертки граней с ЧПУ-раскроем, гибочные радиусы, фаски под сварку | ГОСТ 21.502-2016, СТО ОАО «ФСК ЕЭС» |
| Сортамент и марки стали | Класс стали (С245, С345, 09Г2С по ГОСТ 27772-2021) и толщины | Позиционные сертификатные ведомости металлопроката с номерами плавок | СП 16.13330.2017 табл. В.1 |
| Фланцевые и болтовые узлы | Тип узла, диаметры болтов 8.8/10.9, расчетные усилия | Разметка отверстий фланца, шаблоны кондукторов, допуски ±1.0 мм | ГОСТ Р 52644-2006, ГОСТ 23118-2019 |
| Сварные соединения | Типы швов по ГОСТ 5264/8713, расчетные катеты | Карты сварки, порядок проходов, 100% УЗК продольных стыков | ГОСТ 14771-76, СП 16.13330.2017 |
| Антикоррозионная защита | Требование горячего цинкования по ГОСТ 9.307-2021 | Технологические перепускные отверстия для цинка, защита резьб | ГОСТ 9.307-2021, регламент «Энерго-1» |
| Ведомости и отгрузка | Общая ведомость расхода стали (ВОМ) | Ведомость отправочных марок (ВОМ), монтажные схемы, транспортные пакеты | ГОСТ 21.502-2016 раздел 5 |
Ведомости с сокращениями ТСМ и ВОМ должны иметь определенное назначение в принятой системе документации. Их наименование, состав граф и правила учета закрепляют в задании, поскольку сокращение само по себе не задает обязательную форму. Массу проката, крепежа и покрытия учитывают раздельно, сохраняя возможность проверить комплектность и отгрузочную массу.
Развертка многогранной секции начинается с геометрии готового изделия. Ширину заготовки назначают с учетом нейтрального слоя, радиусов и углов гибки, последовательности операций и сварочной усадки. Простое суммирование наружных размеров граней дает ошибку, которая затем проявляется в незамыкании продольного шва или отклонении поперечного сечения.
Раскрой листа на ЧПУ оптимизируют внутри технологических ограничений. Сохраняют припуски, расстояния между резами, требования к направлению прокатки и качеству кромок. Высокий коэффициент использования листа полезен только тогда, когда полученная заготовка проходит гибку и сварку без нарушения размеров и свойств материала.
Отверстия и поверхности разделяют по требуемой точности обработки. Плазменная резка применима там, где обеспечиваются заданные качество кромки и геометрия, а ответственные посадочные элементы могут требовать дополнительной обработки. Способ получения отверстий назначают с учетом типа соединения, толщины детали и требований действующих стандартов изготовления.
- Единые базы: размеры отверстий и фланцев отсчитывают от согласованной системы, исключая накопление независимых цепей.
- Ориентация: положение граней, траверс, люков и секционных стыков связывают с монтажной схемой.
- Технологичность: учитывают возможности пресса, сварочного оборудования, транспортировки и цинковальной ванны.
- Взаимозаменяемость: повторяющиеся детали контролируют шаблонами, кондукторами и установленными измерениями.
- Изменения: корректировки толщины, материала, отверстий и соединений проводят через согласованную процедуру.
Собираемость болт-в-болт обеспечивается управлением допусками на каждой операции. Контрольная сборка выявляет ошибки взаимного положения, однако не заменяет проверки взаимозаменяемости серийных деталей. Если пару секций подгоняли индивидуально, такая сборка еще не подтверждает возможность свободной перестановки элементов одной марки.
Геометрию проверяют до покрытия и после операций, способных вызвать деформации. В контроль включают прямолинейность секций, плоскостность фланцев, положение отверстий и совмещение монтажных осей. Результаты связывают с маркировкой отправочных элементов, чтобы обнаруженное отклонение можно было локализовать до доставки на объект.
7. Цинкование, испытания и приемка: подтверждение готовности к монтажу
Горячее цинкование по ГОСТ 9.307-2021 предусматривают уже при конструировании. Полые элементы должны иметь технологические отверстия для выхода воздуха, прохождения растворов и свободного стока цинка. Их расположение согласуют с положением изделия при погружении, не создавая ослаблений в расчетно ответственных зонах.
Проектную толщину покрытия 80-120 мкм назначают с учетом условий эксплуатации и требований ГОСТ 9.307-2021. Этот диапазон не является универсальным требованием стандарта для любых изделий и толщин проката. В документации отдельно определяют контролируемый показатель толщины, порядок измерений и критерии приемки, чтобы исключить неоднозначное толкование результатов.
Геометрия изделия влияет на равномерность прогрева и риск коробления. Длинная тонкостенная секция с несимметричными приварными деталями требует продуманной последовательности изготовления и проверки после покрытия. Резьбы, контактные поверхности и монтажные зазоры рассматривают совместно с принятой защитой крепежа и способом сборки.
Производственный контроль начинается с приемки проката и прослеживаемости материала. Для стали С245 или С345 по ГОСТ 27772-2021 проверяют соответствие сертификата требованиям заказа и связь партии с деталями конструкции. Далее контролируют подготовку кромок, сварку, геометрию и покрытие в объеме, установленном рабочей документацией и применимыми стандартами.
Натурные испытания опоры проверяют работу системы под предусмотренными программой нагрузками. Измеряют перемещения и деформации, наблюдают поведение соединений и сопоставляют результаты с расчетными предпосылками. Последовательность приложения сил, закрепление основания и схема измерений должны воспроизводить проверяемую задачу с установленной точностью.
Испытания опор ВЛ на полигоне и оценка соответствия требованиям группы компаний «Россети» имеют разные документальные результаты. Протокол испытаний фиксирует выполненную программу и полученные показатели, а корпоративная процедура проводится по действующим требованиям заказчика. Наличие одного документа не дает оснований автоматически заявлять о прохождении другой процедуры или распространять результат на любую модификацию.
- Документы изделия: паспорт, сведения о примененной документации и подтверждение выполнения приемочного контроля.
- Качество материалов: сертификаты проката и крепежа, предусмотренные документы сварочного и антикоррозионного контроля.
- Комплектность: ведомости отправочных элементов, метизов и упаковочные листы с читаемой маркировкой.
- Монтаж: схемы сборки, требования к соединениям, последовательность работ и ограничения по временным состояниям.
- Испытания: протоколы и документы оценки соответствия в пределах фактически выполненных процедур.
Готовность к отгрузке подтверждают одновременно по геометрии, покрытию и комплектности. Отсутствующий пакет крепежа или нечитаемая маркировка способны остановить монтаж исправной металлоконструкции. Финальная сверка упаковочных листов с КМД завершает тот же инженерный цикл, который начинался с профиля трассы и расчетных сочетаний.
Для предварительной проработки металлических опор ЛЭП передайте схему трассы, параметры проводов, климатические данные и материалы изысканий. Такой комплект позволяет определить применимость существующего решения и состав необходимых расчетов без подмены исходных данных предположениями. Объем разработки КМ/КМД, контроля и поставки закрепляют после согласования назначения опоры и границ ответственности участников проекта.
Часто задаваемые вопросы (FAQ)
Какие расчетные комплексы применяются для статического и динамического расчета опор ВЛ?
Расчет пространственных стержневых схем решетчатых опор и тонкостенных оболочек многогранных опор выполняется в сертифицированных ПК SCAD Office и ЛИРА-САПР в соответствии с СП 16.13330.2017.
Какие предельные прогибы вершин опор допускаются нормами ПУЭ-7?
Согласно главе 2.5 ПУЭ-7 стрела прогиба вершины промежуточной опоры под действием нормативных ветровых нагрузок не должна превышать 1:70 высоты опоры для многогранных стоек и 1:100 для решетчатых конструкций.
Какая марка стали назначается для опор ВЛ в климатических районах УХЛ1?
Для климатических районов с расчетной температурой наиболее холодной пятидневки ниже -40 °C по СП 16.13330.2017 применяется низколегированная сталь марки 09Г2С категории 12 по ГОСТ 27772-2021.
Источники
Нормативную основу принимают в редакциях и с изменениями, применимыми к конкретному проекту. При работе с электронными публикациями проверяют обозначение документа, дату редакции и включение изменений. Для числовых требований сохраняют ссылку на конкретную таблицу или пункт вместе с условиями применения.
- ПУЭ, глава 2.5 «Воздушные линии электропередачи напряжением выше 1 кВ» - классификация, габариты, климатические воздействия и расчетные режимы.
- СП 20.13330.2016 «Нагрузки и воздействия» - нагрузки, коэффициенты и сочетания в применимой области.
- СП 16.13330.2017 «Стальные конструкции» - прочность, устойчивость, соединения, таблицы 32-33 и специальные положения для опор ВЛ.
- ГОСТ 27772-2021 «Прокат для строительных стальных конструкций» - требования к строительному прокату и поставке.
- ГОСТ 21.502-2016 - правила выполнения рабочей документации металлических конструкций.
- ГОСТ 9.307-2021 - горячие цинковые покрытия, требования и контроль.
- ГОСТ Р 52644-2006 - высокопрочные болты в установленной области применения.
- СТО 56947007-29.240.55.016-2008 - технические требования к стальным многогранным опорам ВЛ 35-500 кВ.
- СП 22.13330.2016, СП 24.13330.2021 и СП 25.13330 - основания, свайные фундаменты и многолетнемерзлые грунты.
