Опоры больших переходов ВЛ: проектирование, виды и расчет конструкций

Обновлено: Ноябрь 2026

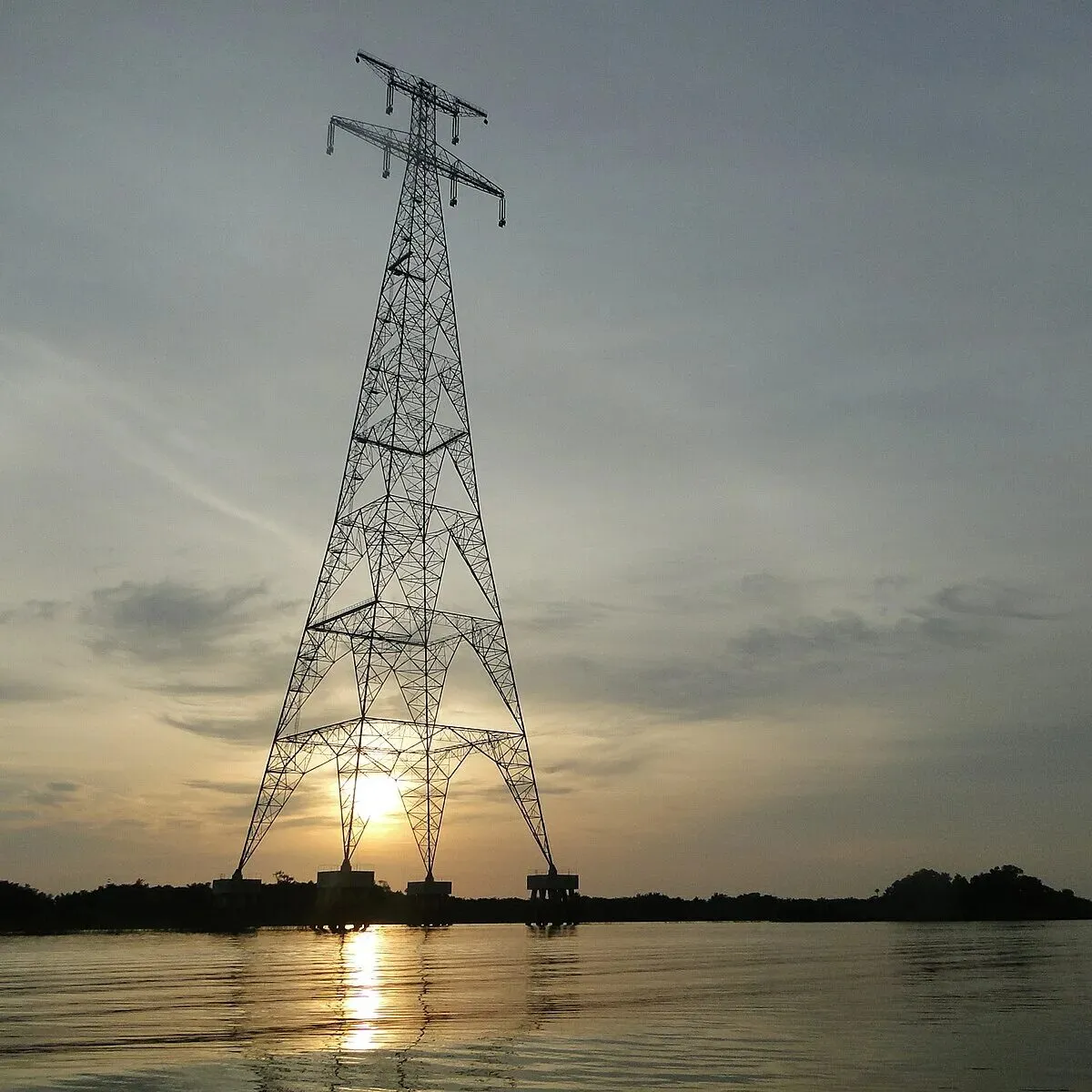

Переходная опора, обеспечивающая нормативный габарит провода над водной преградой

Большой переход ВЛ: нормативная база и механика пролёта

Согласно главе 2.5 ПУЭ-7, участок воздушной линии классифицируется как «большой переход», если он пересекает судоходные реки, морские проливы или сложные инженерные сооружения, а длина пролёта превышает 700 метров. Проектирование таких объектов выходит за рамки типовых расчетов ВЛ и требует строго индивидуального подхода к статике и динамике сооружения.

(Примечание: не следует путать большие переходы магистральных ВЛ с локальными переходами распределительных сетей через автодороги — например, опорой ПА1М, которая предназначена для сетей 10 кВ с длиной пролёта не более 60 м).

В рядовом пролёте напряжением 110 кВ тяжение фазного провода составляет порядка 10–15 кН. В переходном пролёте длиной 1–1,5 км стрела провеса цепной линии критически увеличивается. Чтобы обеспечить судоходный габарит (от 15 до 40 метров над уровнем высоких вод), нижний провод приходится поднимать на высоту 100–150 метров. При этом продольное тяжение на анкерные узлы возрастает до 100–150 кН на фазу, что исключает использование стандартных опор.

Аэродинамика: ветровой резонанс и пляска проводов

Опоры высотой более 50 метров испытывают сложный комплекс динамических нагрузок. Ветер на высоте 100 метров обладает плотностью кинетической энергии в 2,5–3 раза выше, чем у земли.

При обтекании ствола высокой решётчатой опоры воздушным потоком (при числах Рейнольдса $Re > 10^5$) возникает срыв вихрей Кармана. Если частота их срыва совпадает с собственной частотой колебаний опоры, конструкция может войти в резонанс и разрушиться. Для подавления этих эффектов в стволе переходных опор применяют диафрагмы жесткости.

Сами провода на сверхдлинных переходах подвержены низкочастотной «пляске» (галопированию) из-за образования аэродинамического профиля при одностороннем обледенении. Для предотвращения обрывов применяются многочастотные виброгасители Стокбриджа и аэродинамические демпферы-гасители. Провода используются специализированные: с усиленным стальным сердечником (например, АСУ) или тросы из высокопрочных бронзовых сплавов.

Типы опор для больших переходов (110–500 кВ)

Для преодоления сверхдлинных пролётов в энергостроении применяются две основные группы конструкций:

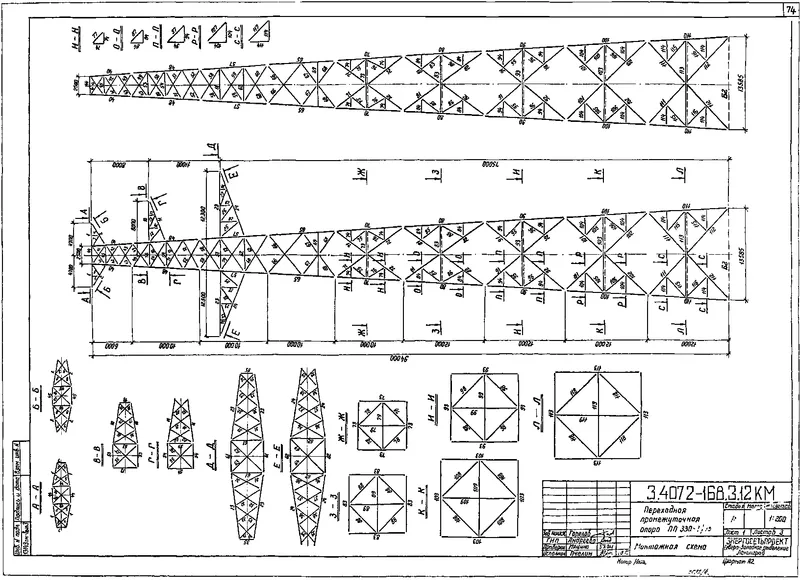

Переходные промежуточные опоры (ПС, ПП)
Устанавливаются непосредственно по берегам реки или пролива. Их задача — удержание провода на заданной высоте (обеспечение габарита) без восприятия полного продольного тяжения. Это колоссальные решётчатые башни с расширенной базой (до 20х20 метров у основания). Подвеска проводов осуществляется через роликовые подвесы или удлиненные гирлянды (от 4 до 8 цепей). При неравномерной тяге (например, обрыве фазы в смежном пролёте) гирлянда отклоняется по оси линии, снижая изгибающий момент на ствол опоры.

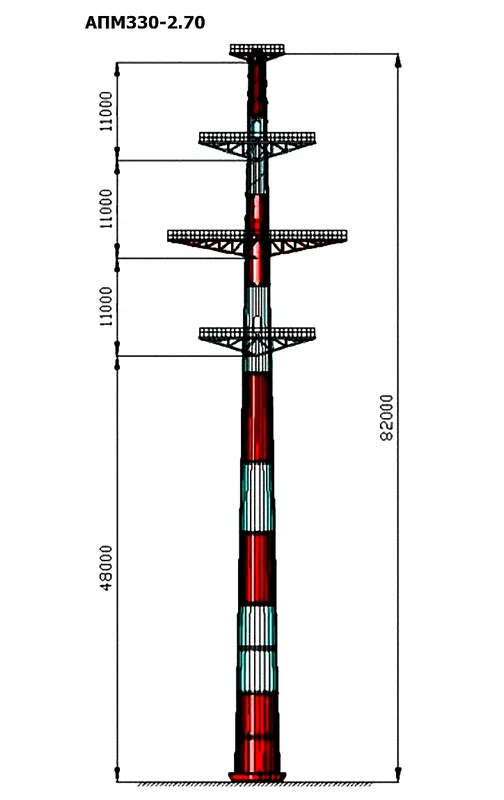

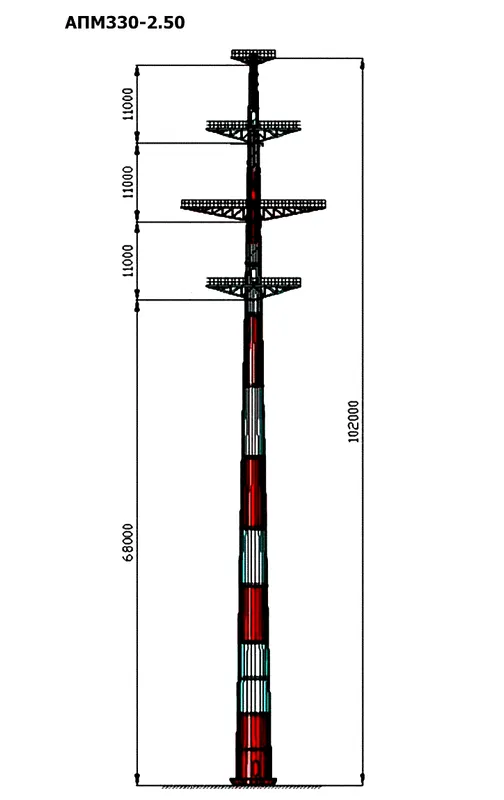

Переходные анкерные опоры (АП, ПА)
Выносятся дальше от берега, за пределы зоны затопления паводковыми водами. Они жестко фиксируют провода, принимая на себя всё колоссальное продольное тяжение сверхдлинного пролёта. Анкерные переходные опоры предотвращают передачу этого тяжения на остальную (рядовую) магистраль ВЛ.

Обеспечение безопасности: авиационная маркировка и фундаменты

Световое ограждение мачт (ЗОМ) и дневная маркировка
Согласно требованиям Росавиации, любые опоры ВЛ высотой более 100 метров, а также опоры, расположенные в районах аэродромов, обязаны иметь авиационную маркировку. Ствол опоры окрашивается чередующимися красными (оранжевыми) и белыми горизонтальными полосами. На вершине устанавливаются заградительные огни (ЗОМ). На фазные провода и грозозащитные тросы монтируются сигнальные шары-маркеры диаметром 600 мм — они делают провода видимыми для пилотов вертолетов и малой авиации.

Фундаменты и ледовая защита
Фундаменты переходных опор в поймах рек проектируются с запасом на ледоход и размыв грунта. Традиционные грибовидные подножники здесь неприменимы. В зависимости от геологии используют:

• Глубокие буронабивные сваи (диаметром до 1,5 м), объединенные мощным железобетонным ростверком.
• Кессонные фундаменты (опускные колодцы).
• Искусственные грунтовые острова с ледорезами — специальными бетонными клиньями, направляющими глыбы льда в обход ствола опоры при весеннем паводке.

Производство и контрольная сборка

Изготовление высотных переходных опор требует нулевой толерантности к дефектам. На заводе «Энерго-1» фасонки и несущие пояса (сталь 09Г2С, 14Г2) проходят 100% ультразвуковую дефектоскопию сварных швов. Защита от коррозии обеспечивается горячим цинкованием (толщина покрытия 80-120 мкм).

Перед отгрузкой обязательно проводится контрольная сборка секций на полигоне завода: это гарантирует идеальную сходимость болтовых соединений, чтобы на высоте 100 метров монтажникам не пришлось «перетягивать» или рассверливать отверстия.
