АРТ: E1-40164110 кВH = 21.8 мМногограннаяАнкерно-угловая
В наличии / Под заказ 15–20 дней

Анкерно-угловая опора УМ110-17.3пр. 22.0099.2

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

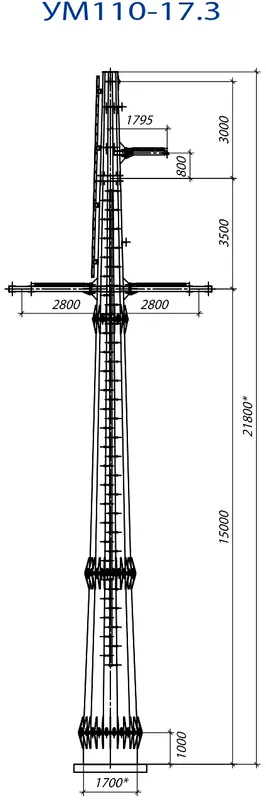

Чертёж КМД Анкерно-угловая опора УМ110-17.3
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет2.8 м
Масса металлоконструкций8,89 т (8 885 кг)
Марка проводаАС 70/11 — АС 150/24
База / тип конструкцииМногогранная
Ветровой и гололедный районI–IV
Марка конструкционной сталиС345 по ГОСТ 27772-2021
Климатическое исполнениеУ1 / УХЛ1 / ХЛ1 (сталь С345, t до −65 °C)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
2 443 400 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 1 компл. в еврофуру (из расчёта 12 т)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Анкерно-угловая опора УМ110-17.3
Шифр документации: 22.0099.2

Опирание стойки на фундамент — фланцевое жесткое, с кольцевой базовой плитой толщиной 30–50 мм на группе из 16 анкерных шпилек М48 из стали 40Х / 09Г2С (класс 8.8/10.9 по ГОСТ Р 52643/52644-2006). Узел монтируется на стальную трубчатую сваю диаметром 720 мм или монолитный ростверк по СП 24.13330. Антикоррозионная защита всех элементов выполнена методом заводского горячего цинкования по ГОСТ 9.307-2021 (толщина слоя 80–120 мкм, масса 600–850 г/м²), гарантируя безаварийную службу более 50 лет. Паспорт несущей способности конструкции Анкерно-угловая опора УМ110-17.3 на рабочее напряжение 110 кВ по документации 22.0099.2. Опора служит для восприятия постоянного натяжения проводов и тросов на углах поворота трассы до 60°-90°. Ствол спроектирован как одноцепная тонкостенная многогранная коническая оболочка (8–16 граней) из листового проката, сокращающая трудоемкость монтажа на объекте в 4 раза. В проектном профиле ВЛ при габарите 21.8 м и траверсе 2.8 м габаритный пролет нормируется величиной 197 м, ветровой — 207 м, а весовой пролет достигает 236 м. Фазная ошиновка оптимизирована под сталеалюминевый провод АС 120/19 по ГОСТ 839-2019, допустимое натяжение фазы составляет 55 кН. Комплектуется подвесными стеклянными изоляторами ПС-70Е / ПС-120Б по ГОСТ 6490-2017. В верхней зоне предусмотрен узел крепления грозозащитного троса марки С-50 / ТК-9.1 или волоконно-оптической линии связи ОКГТ с усилием разрыва свыше 80 кН. Аэродинамический расчет выполнен по СП 20.13330.2016 для ветровых районов I–IV (скоростной напор до 800 Па, ветер до 36 м/с) и гололедных районов II–IV по ПУЭ-7 (стенка гололеда bЭ = 15–25 мм). Сейсмостойкость узлов подтверждена до 9 баллов (СП 14.13330.2018). Для умеренного пояса (У1, t >= -40 °C) используется сталь С245/С255 по ГОСТ 27772-2021. В северном исполнении (УХЛ1/ХЛ1, t до -65 °C) применяется легированная сталь 09Г2С (С345) по ГОСТ 27772-2021 с ударной вязкостью KCV при -60 °C не ниже 34 Дж/см².

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Анкерно-угловая опора УМ110-17.3

Конструкция Анкерно-угловая опора УМ110-17.3 (типовой проект 22.0099.2) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиС345 (низколегированный листовой прокат)С345 (09Г2С-12 / 09Г2С-15) с контролем KCV при −60 °CГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Анкерно-угловая опора УМ110-17.3

Норма загрузки в еврофуру (из расчёта 12 т) и ж/д транспорт

Расчётная масса конструкции Анкерно-угловая опора УМ110-17.3 составляет 8,89 т (8 885 кг) (без учёта цинкового слоя ~3,5%). Исходя из производственной нормы загрузки многогранных секций 12 тонн в стандартную еврофуру, в одну машину помещается ориентировочно 1 компл. При железнодорожной отправке загрузка полувагона определяется габаритным объёмом конических секций (даже при укладке «валетом» фактическая загрузка существенно ниже номинальной грузоподъёмности вагона).

Применяемые марки конструкционной стали по ГОСТ 27772-2021

Многогранная опора Анкерно-угловая опора УМ110-17.3 изготавливается из низколегированной конструкционной стали класса прочности С345 по ГОСТ 27772-2021 во всех климатических исполнениях (для районов Крайнего Севера УХЛ1/ХЛ1 — с обязательным испытанием проката на ударную вязкость KCV при −60 °C).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
