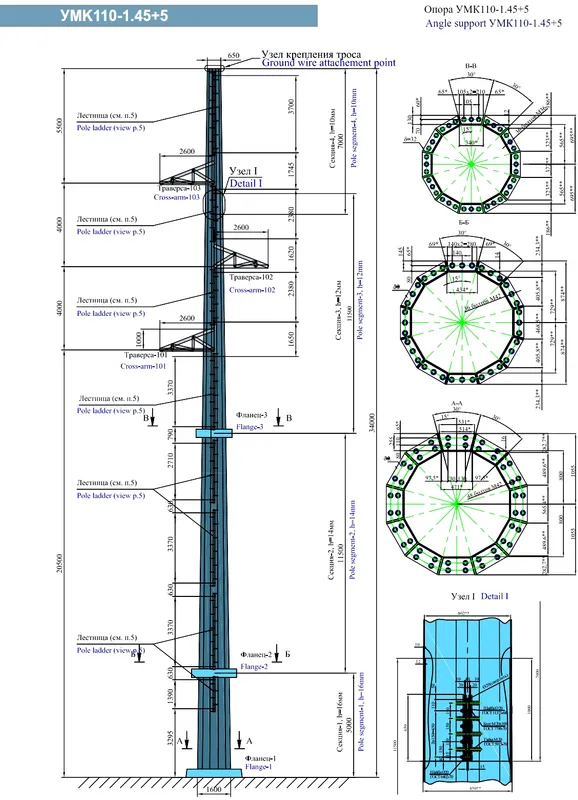

Анкерно-угловая опора УМК110-1.45+5пр. 156-08/08-05/351-302-ВЛ-КМ
Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016
| Высота до траверсы / вылет | 2.6 м |
| Масса металлоконструкций | 13,21 т (13 205 кг) |
| Марка провода | По запросу |
| База / тип конструкции | Многогранная |
| Ветровой и гололедный район | По запросу |
| Марка конструкционной стали | С345 по ГОСТ 27772-2021 |
| Климатическое исполнение | У1 / УХЛ1 / ХЛ1 (сталь С345, t до −65 °C) |
Крепление ствола к основанию запроектировано фланцевым с 16 шпильками М48 (класс 8.8/10.9 по ГОСТ Р 52644-2006), адаптированным под трубчатые сваи d=1020 мм и ростверки СП 24.13330. Металлопрокат защищен заводским горячим цинком по ГОСТ 9.307-2021 (толщина 80–120 мкм), предотвращающим коррозионные повреждения в промышленных атмосферах на срок не менее 50 лет. Спецификация заводского изготовления опоры Анкерно-угловая опора УМК110-1.45+5 на напряжение 110 кВ (156-08/08-05/351-302-ВЛ-КМ). Конструкция сертифицирована для восприятия постоянного натяжения проводов и тросов на углах поворота трассы до 60°-90°. Многогранная одноцепная металлоконструкция стойки переменного диаметра (8-16 граней) гарантирует высокую пространственную устойчивость при ветровом напоре. Параметры ствола (высота 34.65 м, длина траверсы от оси 2.6 м) рассчитаны на межфазный габаритный пролет 295 м, ветровой пролет 310 м и весовой пролет 363 м. Фазная ошиновка оптимизирована под сталеалюминевый провод АС 240/32 по ГОСТ 839-2019, допустимое натяжение фазы составляет 58 кН. Комплектуется подвесными стеклянными изоляторами ПС-70Е / ПС-120Б по ГОСТ 6490-2017. В верхней зоне предусмотрен узел крепления грозозащитного троса марки С-50 / ТК-9.1 или волоконно-оптической линии связи ОКГТ с усилием разрыва свыше 80 кН. Климатическая устойчивость каркаса соответствует нормам I–IV ветровых зон по СП 20.13330 (давление W0 до 0.8 кПа) и районов по гололеду II–IV по ПУЭ-7 (bЭ = 15–25 мм). Несущая способность сохраняется при сейсмических толчках до 9 баллов по MSK-64. Материальное исполнение У1 предусматривает прокат С245 по ГОСТ 27772-2021. В арктической модификации ХЛ1/УХЛ1 каркас изготавливается из стали 09Г2С-12 (С345) по ГОСТ 27772-2021 с обязательным тестом KCV-60 >= 34 Дж/см².
Нормативные параметры изготовления и эксплуатации Анкерно-угловая опора УМК110-1.45+5
Конструкция Анкерно-угловая опора УМК110-1.45+5 (типовой проект 156-08/08-05/351-302-ВЛ-КМ) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.
| Технический параметр | Умеренное исполнение (У1, t ≥ −40 °C) | Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C) | Нормативный документ |
|---|---|---|---|
| Марка конструкционной стали | С345 (низколегированный листовой прокат) | С345 (09Г2С-12 / 09Г2С-15) с контролем KCV при −60 °C | ГОСТ 27772-2021 |
| Антикоррозионная защита | Горячее цинкование 80–100 мкм | Горячее цинкование 100–120 мкм / Цинк + УР | ГОСТ 9.307-2021 |
| Метизная группа и болты | Класс прочности 5.8 / 8.8 (оцинкованные) | Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х) | ГОСТ Р 52644-2006 |
| Заводской контроль и приёмка | Контрольная сборка секций, сверка бирок КМД | 100% УЗК сварных швов + аттестация НАКС | ГОСТ 23118-2019 / ГОСТ 14782 |
Логистика, комплектация и монтаж Анкерно-угловая опора УМК110-1.45+5
Норма загрузки в еврофуру (из расчёта 12 т) и ж/д транспорт
Расчётная масса конструкции Анкерно-угловая опора УМК110-1.45+5 составляет 13,21 т (13 205 кг) (без учёта цинкового слоя ~3,5%). Из-за габаритов и массы крупноразмерных конических секций (при норме загрузки многогранных конструкций 12 тонн в еврофуру) перевозка 1 комплекта опоры выполняется на 2 автомашинах. При ж/д отправке норма загрузки полувагона также лимитируется геометрическим объёмом секций.
Применяемые марки конструкционной стали по ГОСТ 27772-2021
Многогранная опора Анкерно-угловая опора УМК110-1.45+5 изготавливается из низколегированной конструкционной стали класса прочности С345 по ГОСТ 27772-2021 во всех климатических исполнениях (для районов Крайнего Севера УХЛ1/ХЛ1 — с обязательным испытанием проката на ударную вязкость KCV при −60 °C).
Комплектация фундаментными болтами и метизной группой
Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).
Требования к монтажу и заводскому контролю швов (100% УЗК)
Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
