Анкерно-угловая опора У33М-1пр. 3852тм-т5

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

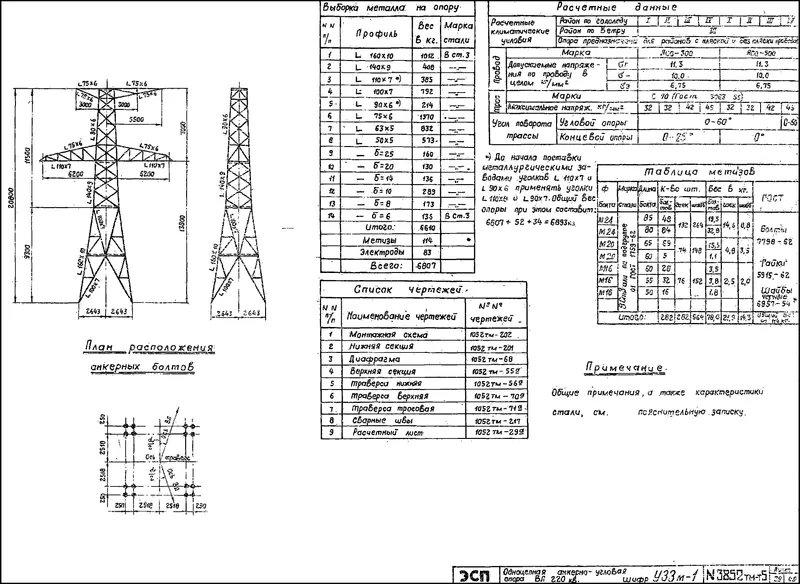

Чертёж КМД Анкерно-угловая опора У33М-1
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет3.1 м
Масса металлоконструкций6,81 т (6 807 кг)
Марка проводаАС 240/32 — АС 300/39
База / тип конструкцииРешетчатая
Ветровой и гололедный районI–IV
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (09Г2С — по проекту)
Климатическое исполнениеУ1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
1 395 400 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 2 компл. в еврофуру (из расчёта 17 т)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Анкерно-угловая опора У33М-1
Шифр документации: 3852тм-т5

Паспорт несущей способности конструкции Анкерно-угловая опора У33М-1 на рабочее напряжение 110 кВ по документации 3852тм-т5. Опора служит для восприятия постоянного натяжения проводов и тросов на углах поворота трассы до 60°-90°. Каркас решетчатого типа с болтовыми узловыми фасонками из равнополочной угловой стали рассчитан на высокие динамические крутящие и изгибающие моменты. В проектном профиле ВЛ при габарите 20.8 м и траверсе 3.1 м габаритный пролет нормируется величиной 194 м, ветровой — 211 м, а весовой пролет достигает 242 м. Подвесная система спроектирована под марку провода АС 120/19 по стандарту ГОСТ 839-2019 с предельным тяжением 59 кН. Узлы крепления оснащены подвесными стеклянными изоляторами ПС-70Е / ПС-120Б по ГОСТ 6490-2017. Тросостойка каркаса рассчитана на подвеску грозотроса С-50 или оптического грозозащитного кабеля ОКГТ по действующим нормативам ПАО «Россети». Металлоконструкция рассчитана на скоростной напор ветра до 800 Па (I–IV ветровые районы) и гололедные отложения 15–25 мм по СП 20.13330 и ПУЭ-7. Сейсмическая стойкость подтверждена расчетом до 9 баллов. Завод производит опору из стали С245 по ГОСТ 27772-2021 (У1) или хладостойкой стали 09Г2С по ГОСТ 27772-2021 (УХЛ1/ХЛ1) со 100% контролем химического состава и ударной вязкости KCV при температуре минус 60 °C. Фундаментная часть состоит из башмаков с анкерным креплением М42 (кл. 8.8) под грибовидные подножники типа Ф2-А (серия 3.407.9-158) или свайные основания в пластично-мерзлых грунтах СП 25.13330. Все стальные детали оцинкованы методом погружения по ГОСТ 9.307-2021 с толщиной защитного слоя 80–120 мкм (масса цинка 600–850 г/м²), сохраняя стойкость в средах С3-С4 свыше 50 лет.

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Анкерно-угловая опора У33М-1

Конструкция Анкерно-угловая опора У33М-1 (типовой проект 3852тм-т5) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (базовое исполнение)09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C)ГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Анкерно-угловая опора У33М-1

Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт

Расчётная масса конструкции Анкерно-угловая опора У33М-1 составляет 6,81 т (6 807 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру (компактная пакетная укладка углового проката), в одну машину помещается ориентировочно 2 компл.

Применяемые марки конструкционной стали по ГОСТ 27772-2021

В базовом исполнении (умеренный климат У1) конструкция Анкерно-угловая опора У33М-1 изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
