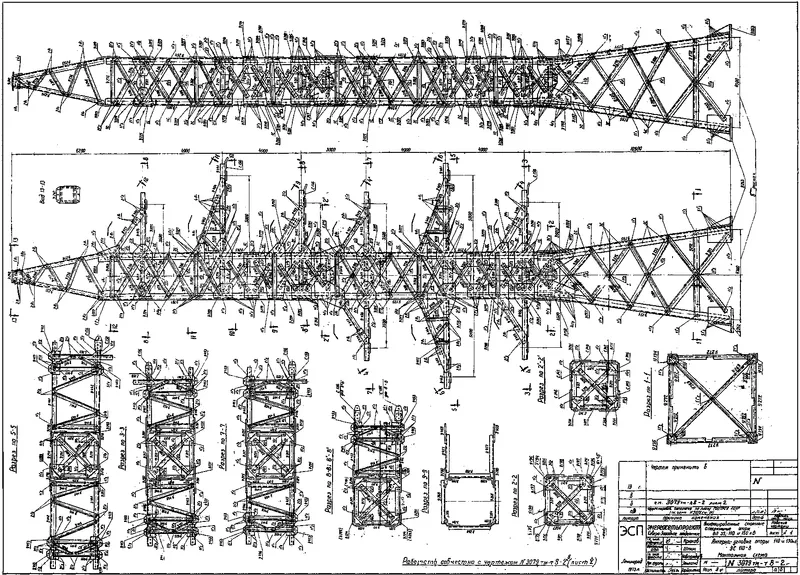

Анкерно-угловая ответвительная опора УС110-8пр. 3.407-94 (3079тм-т8)
Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016
| Высота до траверсы / вылет | 4.5 м |
| Масса металлоконструкций | 12,08 т (12 081 кг) |
| Марка провода | По запросу |
| База / тип конструкции | Решетчатая |
| Ветровой и гололедный район | По запросу |
| Марка конструкционной стали | Ст3 (Ст3сп5) / С245 (09Г2С — по проекту) |
| Климатическое исполнение | У1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту) |
Проводниковый тракт адаптирован к проводам АС 120/19 (ГОСТ 839-2019) с расчетным натяжением при гололеде 64 кН. Линейная подвеска укомплектована подвесными стеклянными изоляторами ПС-70Е / ПС-120Б по ГОСТ 6490-2017. Для защиты линии от грозовых перенапряжений смонтирована тросовая надставка под проводящий канат ГОСТ 3063-80 либо кабель связи ОКГТ. Башмаки поясных стоек снабжены опорными плитами под анкерные шпильки М42 (класс 8.8 по ГОСТ Р 52644-2006) с опиранием на унифицированные железобетонные грибовидные подножники серии Ф4-А по серии 3.407.9-158 или свайные ростверки по СП 25.13330 (в мерзлоте). Антикоррозионная защита всех элементов выполнена методом заводского горячего цинкования по ГОСТ 9.307-2021 (толщина слоя 80–120 мкм, масса 600–850 г/м²), гарантируя безаварийную службу более 50 лет. Паспорт несущей способности конструкции Анкерно-угловая ответвительная опора УС110-8 на рабочее напряжение 110 кВ по документации 3.407-94 (3079тм-т8). Опора служит для восприятия постоянного натяжения проводов и тросов на углах поворота трассы до 60°-90°. Каркас решетчатого типа с болтовыми узловыми фасонками из равнополочной угловой стали рассчитан на высокие динамические крутящие и изгибающие моменты. В проектном профиле ВЛ при габарите 31.7 м и траверсе 4.5 м габаритный пролет нормируется величиной 277 м, ветровой — 291 м, а весовой пролет достигает 357 м. Аэродинамический расчет выполнен по СП 20.13330.2016 для ветровых районов I–IV (скоростной напор до 800 Па, ветер до 36 м/с) и гололедных районов II–IV по ПУЭ-7 (стенка гололеда bЭ = 15–25 мм). Сейсмостойкость узлов подтверждена до 9 баллов (СП 14.13330.2018). Для умеренного пояса (У1, t >= -40 °C) используется сталь С245/С255 по ГОСТ 27772-2021. В северном исполнении (УХЛ1/ХЛ1, t до -65 °C) применяется легированная сталь 09Г2С (С345) по ГОСТ 27772-2021 с ударной вязкостью KCV при -60 °C не ниже 34 Дж/см².
Нормативные параметры изготовления и эксплуатации Анкерно-угловая ответвительная опора УС110-8
Конструкция Анкерно-угловая ответвительная опора УС110-8 (типовой проект 3.407-94 (3079тм-т8)) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.
| Технический параметр | Умеренное исполнение (У1, t ≥ −40 °C) | Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C) | Нормативный документ |
|---|---|---|---|
| Марка конструкционной стали | Ст3 (Ст3сп5) / С245 (базовое исполнение) | 09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C) | ГОСТ 27772-2021 |
| Антикоррозионная защита | Горячее цинкование 80–100 мкм | Горячее цинкование 100–120 мкм / Цинк + УР | ГОСТ 9.307-2021 |
| Метизная группа и болты | Класс прочности 5.8 / 8.8 (оцинкованные) | Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х) | ГОСТ Р 52644-2006 |
| Заводской контроль и приёмка | Контрольная сборка секций, сверка бирок КМД | 100% УЗК сварных швов + аттестация НАКС | ГОСТ 23118-2019 / ГОСТ 14782 |
Логистика, комплектация и монтаж Анкерно-угловая ответвительная опора УС110-8
Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт
Расчётная масса конструкции Анкерно-угловая ответвительная опора УС110-8 составляет 12,08 т (12 081 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру (компактная пакетная укладка углового проката), в одну машину помещается ориентировочно 1 компл.
Применяемые марки конструкционной стали по ГОСТ 27772-2021
В базовом исполнении (умеренный климат У1) конструкция Анкерно-угловая ответвительная опора УС110-8 изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).
Комплектация фундаментными болтами и метизной группой
Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).
Требования к монтажу и заводскому контролю швов (100% УЗК)
Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
