АРТ: E1-40986110 кВH = 32.6 мРешетчатаяАнкерно-угловая
В наличии / Под заказ 15–20 дней

Анкерно-угловая опора 1У110-4+10пр. 3.407.2-170 (13228тм-т3)

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

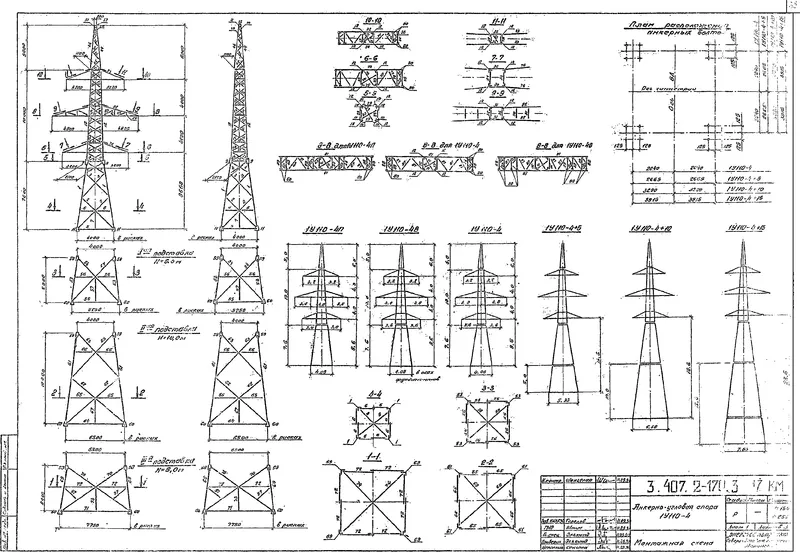

Чертёж КМД Анкерно-угловая опора 1У110-4+10
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет5.6 м
Масса металлоконструкций9,32 т (9 315 кг)
Марка проводаАС 150/24 — АС 240/32
База / тип конструкцииРешетчатая
Ветровой и гололедный районII–IV
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (09Г2С — по проекту)
Климатическое исполнениеУ1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
1 909 600 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 1 компл. в еврофуру (из расчёта 17 т)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Анкерно-угловая опора 1У110-4+10
Шифр документации: 3.407.2-170 (13228тм-т3)

Поясные узлы крепятся анкерными болтами М42 (класс 8.8 по ГОСТ Р 52644-2006) к сборным железобетонным подножникам серии Ф3-А (проект 3.407.9-158) либо стальным трубчатым сваям по СП 25.13330. Долговечность металлоконструкции гарантируется цинковым покрытием по ГОСТ 9.307-2021 толщиной 80–120 мкм, обеспечивающим безаварийную эксплуатацию на протяжении 50+ лет. Техническая спецификация и паспорт марки Анкерно-угловая опора 1У110-4+10 для воздушных линий 110 кВ (3.407.2-170 (13228тм-т3)). Изделие спроектировано для восприятия постоянного натяжения проводов и тросов на углах поворота трассы до 60°-90°. Несущий ствол выполнен в виде классической 2-цепной решетчатой башни переменного сечения из стального равнополочного уголка с пространственной крестовой диагональной решеткой. Геометрические параметры опоры (высота 32.6 м, траверса 5.6 м) обеспечивают проектные интервалы расстановки: габаритный пролет 273 м, ветровой 295 м и весовой пролет 356 м. Тяговые усилия проводов АС 150/24 (ГОСТ 839-2019) воспринимаются траверсой с расчетным запасом при натяжении до 65 кН. Гирлянды сформированы подвесными стеклянными изоляторами ПС-70Е / ПС-120Б по ГОСТ 6490-2017. Молниезащитная секция опоры адаптирована под натяжение грозотроса ТК 9.1 или комбинированного кабеля ОКГТ. По ветровым и гололедным воздействиям опора аттестована для зон I–IV по СП 20.13330 (напор до 800 Па) и II–IV по ПУЭ-7 (bЭ до 25 мм). Конструкция устойчива к сейсмическим воздействиям интенсивностью до девяти баллов. Сортамент металлопроката нормирован ГОСТ 27772-2021: углеродистая сталь С245 для умеренных широт и кремнемарганцовистая сталь 09Г2С (С345) с гарантией KCV при -60 °C для регионов с морозами до -65 °C.

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Анкерно-угловая опора 1У110-4+10

Конструкция Анкерно-угловая опора 1У110-4+10 (типовой проект 3.407.2-170 (13228тм-т3)) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (базовое исполнение)09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C)ГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Анкерно-угловая опора 1У110-4+10

Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт

Расчётная масса конструкции Анкерно-угловая опора 1У110-4+10 составляет 9,32 т (9 315 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру (компактная пакетная укладка углового проката), в одну машину помещается ориентировочно 1 компл.

Применяемые марки конструкционной стали по ГОСТ 27772-2021

В базовом исполнении (умеренный климат У1) конструкция Анкерно-угловая опора 1У110-4+10 изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
