Анкерно-угловая опора УС110-5пр. 3.407-94 (3079тм-т5)

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

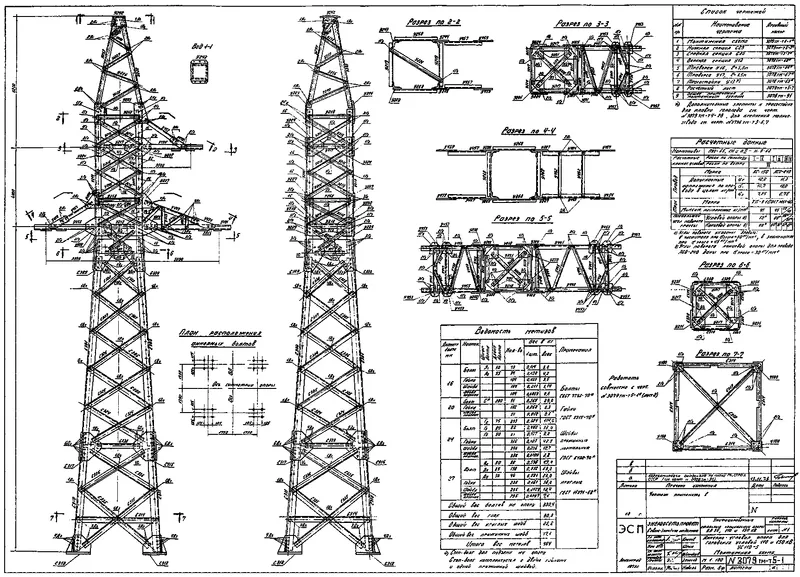

Чертёж КМД Анкерно-угловая опора УС110-5
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет5.5 м
Масса металлоконструкций6,74 т (6 741 кг)
Марка проводаПо запросу
База / тип конструкцииРешетчатая
Ветровой и гололедный районПо запросу
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (09Г2С — по проекту)
Климатическое исполнениеУ1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
1 381 900 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 2 компл. в еврофуру (из расчёта 17 т)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Анкерно-угловая опора УС110-5
Шифр документации: 3.407-94 (3079тм-т5)

Инженерно-технический паспорт Анкерно-угловая опора УС110-5 (класс напряжения 110 кВ, серия 3.407-94 (3079тм-т5)). Основное эксплуатационное назначение — восприятие постоянного натяжения проводов и тросов при углах поворота трассы до 60°-90°. Металлоконструкция собрана по одноцепной решетчатой схеме из унифицированного прокатного уголка, обеспечивая предельную пространственную жесткость при проектном весе 6741 кг. Для данной марки (высота 23.9 м, вылет траверсы 5.5 м) нормативный пролет между опорами равен 209 м, расчетный ветровой пролет — 217 м, максимальный весовой пролет — 266 м. Прочностной расчет каркаса по СП 20.13330 гарантирует работу в I–IV районах по ветру (напор W0 до 800 Па) и II–IV районах по гололеду (толщина муфты 15–25 мм по ПУЭ-7). Сейсмостойкость изделия достигает 9 баллов по шкале MSK-64. Выбор марки стали базируется на ГОСТ 27772-2021: конструкционная сталь С245 (зона У1, t до -40 °C) либо хладостойкая сталь 09Г2С категории 15 (УХЛ1/ХЛ1, t до -65 °C) с криогенными испытаниями KCV при минус 60 °C. Опирание решетчатой опоры выполняется через стальные башмаки на унифицированные ж/б подножники марки Ф2-А (серия 3.407.9-158) или свайные кусты на болтах М42 класса 8.8 по СП 24.13330 / СП 25.13330. Защита от коррозии обеспечивается сплошным горячим цинкованием по ГОСТ 9.307-2021 слоем 80-120 мкм, формирующим барьерный и электрохимический протектор со сроком эксплуатации свыше полувека. Нагрузочная способность консолей траверсы выдерживает подвеску провода АС 240/32 по ГОСТ 839-2019 при расчетном тяжении 62 кН. Подвеска проводов осуществляется подвесными стеклянными изоляторами ПС-70Е / ПС-120Б по ГОСТ 6490-2017. Конструкция укомплектована узлом молниезащиты для фиксации стального каната ГОСТ 3063-80 либо подвесного оптоволокна ОКГТ.

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Анкерно-угловая опора УС110-5

Конструкция Анкерно-угловая опора УС110-5 (типовой проект 3.407-94 (3079тм-т5)) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (базовое исполнение)09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C)ГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Анкерно-угловая опора УС110-5

Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт

Расчётная масса конструкции Анкерно-угловая опора УС110-5 составляет 6,74 т (6 741 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру (компактная пакетная укладка углового проката), в одну машину помещается ориентировочно 2 компл.

Применяемые марки конструкционной стали по ГОСТ 27772-2021

В базовом исполнении (умеренный климат У1) конструкция Анкерно-угловая опора УС110-5 изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
