Проектирование ВЛ
с ЖД магистралями.
Аннотация
В статье представлен детализированный технический разбор нормативных требований к проектированию пересечений и сближений ВЛ до 750 кВ с железными дорогами. Рассмотрены критерии выбора опор, параметров изоляции и габаритов в нормальных и аварийных режимах.
Топологические требования и трассировка
Пересечение ВЛ с железнодорожными путями должно осуществляться преимущественно воздушными переходами. На участках с особо интенсивным движением (свыше 100 пар поездов в сутки) или при технических затруднениях пересечения следует выполнять исключительно подземной кабельной вставкой.
Категорически запрещается организация пересечений ВЛ в горловинах железнодорожных станций и в местах сопряжения анкерных участков контактной сети. Угол пересечения с электрифицированными дорогами должен быть максимально приближен к 90°, нижний предел — не менее 65°.
Механический расчет и климатические режимы
Базовым критерием безопасности является обеспечение регламентированных расстояний по вертикали при наибольшей стрелы провеса. Расчет выполняется для двух сценариев:
Для проводов сечением менее **185 мм²** обязательна проверка в аварийном режиме (обрыв провода в смежном пролете) при среднегодовой температуре.

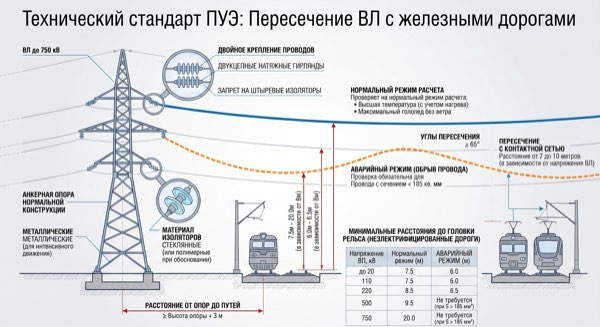

Нормативные вертикальные габариты
Конструкция и изоляция

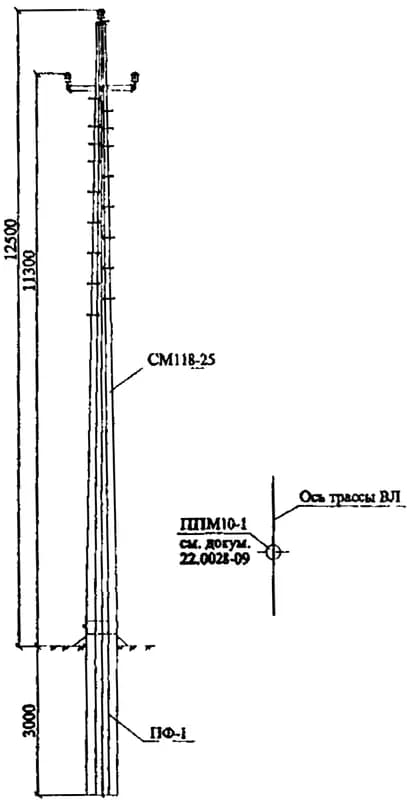

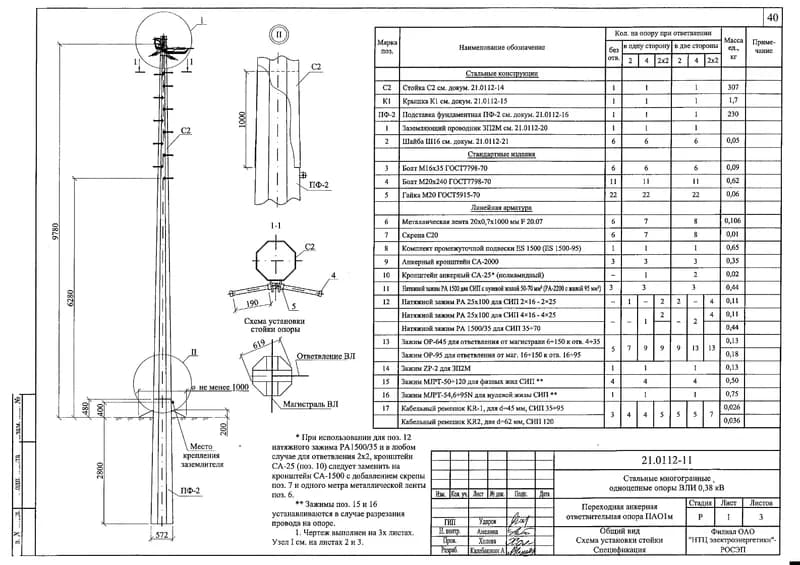

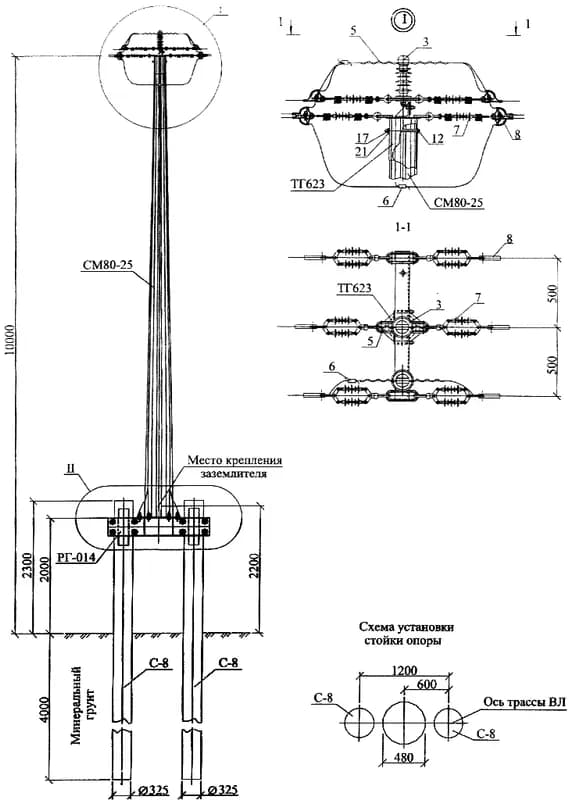

Механическая устойчивость опор переходного пролета регламентируется жестко. Опоры обязаны быть анкерными нормальной конструкции и, как правило, металлическими. Использование опор с оттяжками запрещено.
- Двухцепные гирлянды: Обязательное функциональное резервирование подвески.
- Запрет штыревой изоляции: Категорически не допускается в пролетах пересечений.
- Грозозащита: Установка специализированных защитных аппаратов на пересечении с контактной сетью.
Лесозащита
Вырубка просек и обеспечение горизонтальных габаритов до крон деревьев согласно ПУЭ.
Мостовые переходы
При пролетах мостов более 20 м габариты устанавливаются на основе индивидуальных расчетов.
Технические выводы
Проектирование пересечений ВЛ с ЖД — задача высшей категории ответственности. Нормативная база исключает штыревую изоляцию и опоры с оттяжками, требуя анкерного исполнения и дублирования всех критических узлов. Резервирование механической прочности и учет температурных экстремумов (+70 °С) обеспечивают полную функциональную автономию перехода в любых режимах эксплуатации.
