АРТ: E1-4001410 кВH = 12 мМногограннаяПереходная
В наличии / Под заказ 15–20 дней

Анкерная переходная ответвительная опора ПАО1мпр. 21.0112.2

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

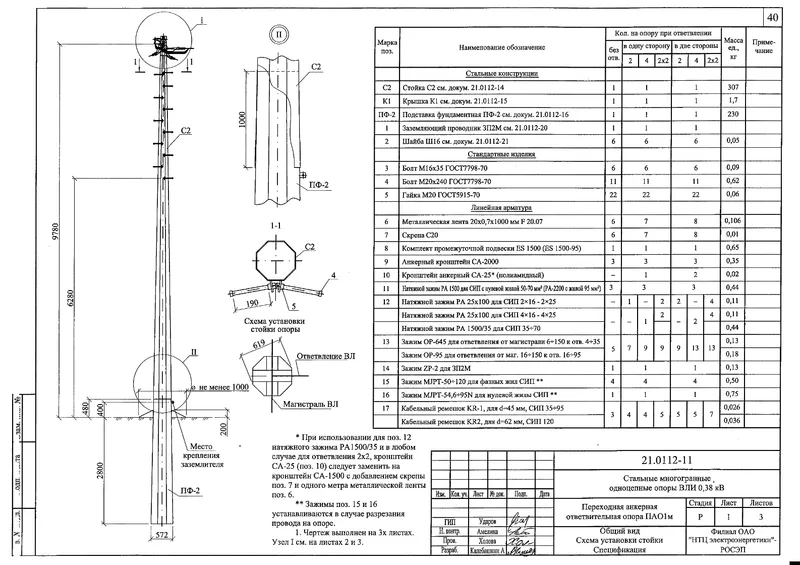

Чертёж КМД Анкерная переходная ответвительная опора ПАО1м
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет—
Масса металлоконструкций539 кг
Марка проводаПо запросу
База / тип конструкцииМногогранная
Ветровой и гололедный районПо запросу
Марка конструкционной сталиС345 по ГОСТ 27772-2021
Климатическое исполнениеУ1 / УХЛ1 / ХЛ1 (сталь С345, t до −65 °C)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
148 200 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 22 компл. в еврофуру (из расчёта 12 т)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Анкерная переходная ответвительная опора ПАО1м
Шифр документации: 21.0112.2

Спецификация заводского изготовления опоры Анкерная переходная ответвительная опора ПАО1м на напряжение 10 кВ (21.0112.2). Конструкция сертифицирована для пересечения водных преград, ущелий, железных дорог и автомагистралей с увеличенным подтраверсным габаритом. Многогранная одноцепная металлоконструкция стойки переменного диаметра (8-16 граней) гарантирует высокую пространственную устойчивость при ветровом напоре. Параметры ствола (высота 12.0 м, длина траверсы от оси 3.5 м) рассчитаны на межфазный габаритный пролет 70 м, ветровой пролет 74 м и весовой пролет 92 м. Проводниковый тракт адаптирован к проводам АС 70/11 (ГОСТ 839-2019) с расчетным натяжением при гололеде 20 кН. Линейная подвеска укомплектована подвесными изоляторами ПС-70Е или полимерными изоляторами типа ЛК-70 по ГОСТ 28856. Линия эксплуатируется без грозозащитного троса в соответствии с нормами ПУЭ-7 для пониженной грозовой интенсивности. Конструкция аттестована для ветровых районов I–IV по СП 20.13330.2016 (ветровое давление до 800 Па) и зон обледенения II–IV по ПУЭ-7 (стенка льда 15–25 мм). Допустимая сейсмичность площадки строительства — до 9 баллов по СП 14.13330. В зависимости от температурного режима опора поставляется из стали С245/С255 по ГОСТ 27772-2021 (для t >= -40 °C) или низколегированной стали 09Г2С марки С345 по ГОСТ 27772-2021 с подтвержденной вязкостью KCV при -60 °C не менее 34 Дж/см². Опирание стойки на фундамент — фланцевое жесткое, с кольцевой базовой плитой толщиной 30–50 мм на группе из 8 анкерных шпилек М36 из стали 40Х / 09Г2С (класс 8.8/10.9 по ГОСТ Р 52643/52644-2006). Узел монтируется на стальную трубчатую сваю диаметром 530 мм или монолитный ростверк по СП 24.13330. Антикоррозионная защита всех элементов выполнена методом заводского горячего цинкования по ГОСТ 9.307-2021 (толщина слоя 80–120 мкм, масса 600–850 г/м²), гарантируя безаварийную службу более 50 лет.

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Анкерная переходная ответвительная опора ПАО1м

Конструкция Анкерная переходная ответвительная опора ПАО1м (типовой проект 21.0112.2) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиС345 (низколегированный листовой прокат)С345 (09Г2С-12 / 09Г2С-15) с контролем KCV при −60 °CГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Анкерная переходная ответвительная опора ПАО1м

Норма загрузки в еврофуру (из расчёта 12 т) и ж/д транспорт

Расчётная масса конструкции Анкерная переходная ответвительная опора ПАО1м составляет 539 кг (без учёта цинкового слоя ~3,5%). Исходя из производственной нормы загрузки многогранных секций 12 тонн в стандартную еврофуру, в одну машину помещается ориентировочно 22 компл. При железнодорожной отправке загрузка полувагона определяется габаритным объёмом конических секций (даже при укладке «валетом» фактическая загрузка существенно ниже номинальной грузоподъёмности вагона).

Применяемые марки конструкционной стали по ГОСТ 27772-2021

Многогранная опора Анкерная переходная ответвительная опора ПАО1м изготавливается из низколегированной конструкционной стали класса прочности С345 по ГОСТ 27772-2021 во всех климатических исполнениях (для районов Крайнего Севера УХЛ1/ХЛ1 — с обязательным испытанием проката на ударную вязкость KCV при −60 °C).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
