Анкерная опора — это ключевой силовой элемент воздушных линий электропередачи (ВЛ), предназначенный для жесткого крепления проводов и компенсации продольных усилий. В отличие от промежуточных конструкций, они устанавливаются в критических точках трассы: на углах поворота, при смене сечения провода, переходах через инженерные сооружения и в начале или конце линии. В статье подробно разобрано устройство, виды анкерных опор и их главные конструктивные отличия.
Что такое анкерная опора и почему она так называется
Часто проектировщики и специалисты задаются вопросом: что такое анкерная опора и почему она так называется? Ответ кроется в этимологии слова. Термин происходит от немецкого anker, что переводится как «якорь» или «фиксирующий элемент». Главная задача такой конструкции — надежно зафиксировать, «заякорить» провод в определенной точке, принимая на себя всё продольное тяжение.
Отвечая на вопрос, что анкерные опоры делают на линии, можно сказать, что они служат фундаментальными точками жесткости. Если провода на соседних промежуточных участках обрываются, именно анкерная опора останавливает каскадное разрушение трассы. Установка таких опор строго регламентирована нормами ПУЭ-7, требующими разрыва тяжения через определенное количество промежуточных пролетов.
Устройство и конструкция: как выглядит опора анкерная

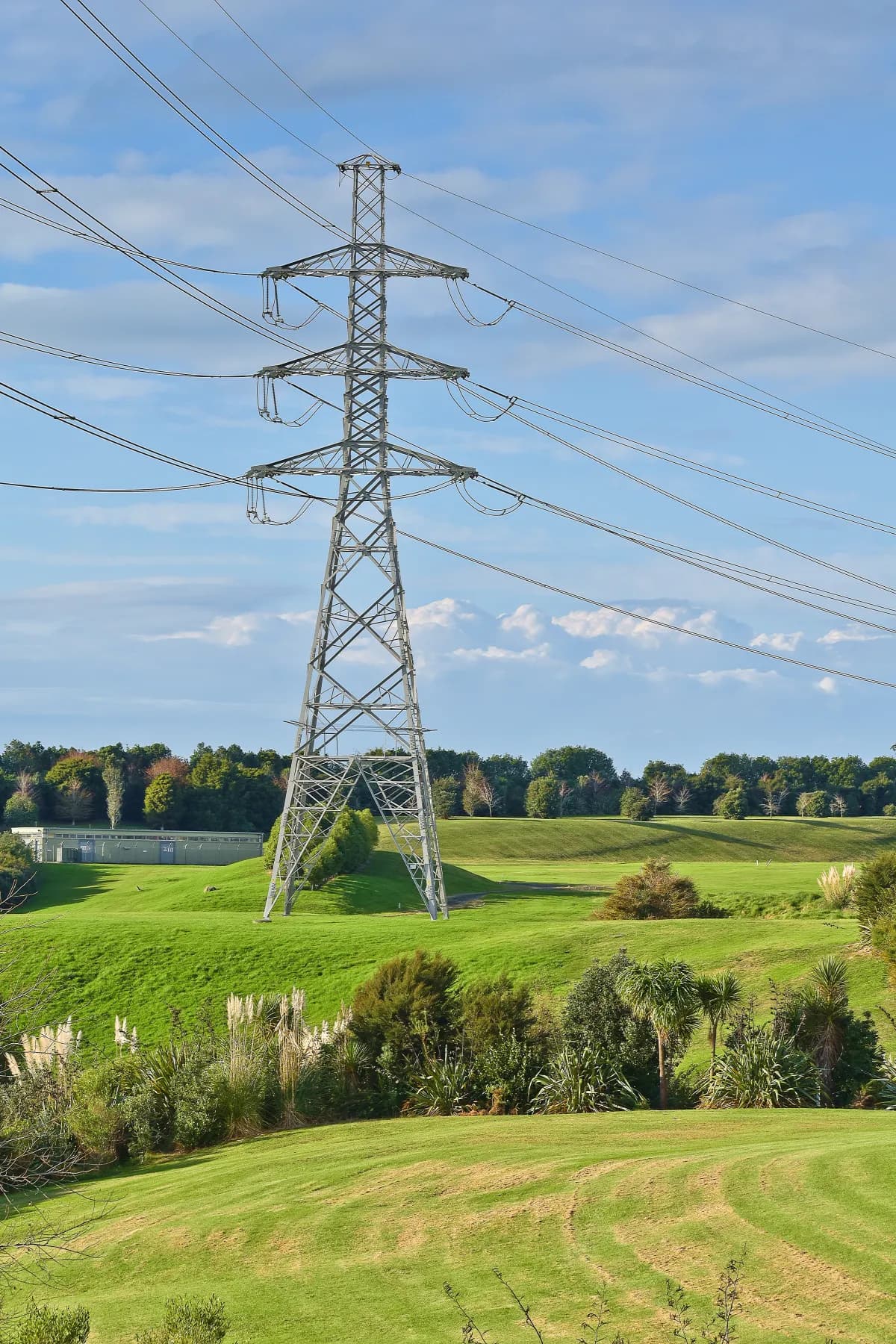

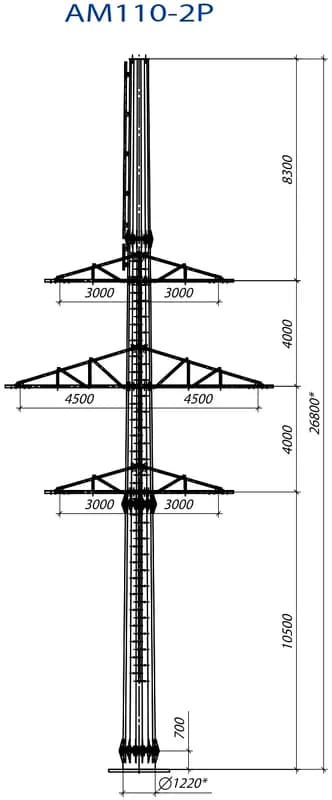

Для тех, кто интересуется, как выглядит опора анкерная, важно знать её характерные визуальные черты. Это всегда массивная, широкая в основании конструкция с усиленными элементами.

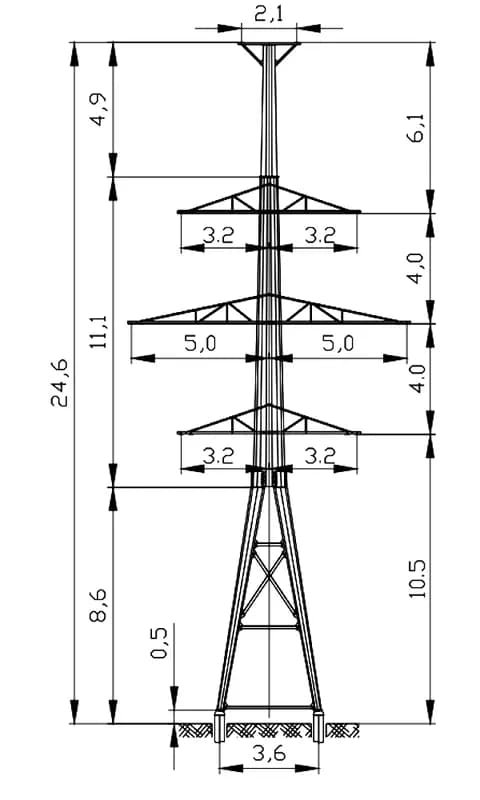

Конструктивно она состоит из следующих основных частей:
- Стойка (ствол) — выполняется из стального решетчатого проката (уголков) или в виде многогранной (СМО) конической трубы.
- Траверсы — горизонтальные элементы, обладающие повышенной несущей способностью для удержания веса провода и гирлянд изоляторов.
- Анкерные (натяжные) гирлянды изоляторов — в отличие от поддерживающих гирлянд промежуточных опор, они располагаются практически горизонтально, в линию с проводом, жестко фиксируя его на траверсе.
- Оттяжки (опционально) — применяются в облегченных конструкциях для компенсации высоких опрокидывающих моментов.
Шлейф провода, соединяющий натянутые провода с обеих сторон анкерной опоры, свободно провисает в виде петли (так называемая «обводка»).
Виды анкерных опор
На практике, когда звучит вопрос «анкерная опора это какая конкретно», нужно понимать, что существует несколько её подвидов, каждый из которых выполняет свою функцию:

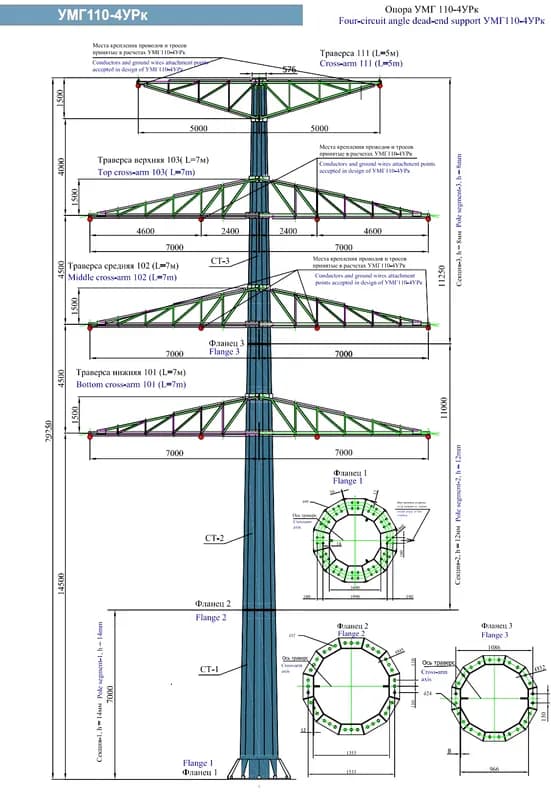

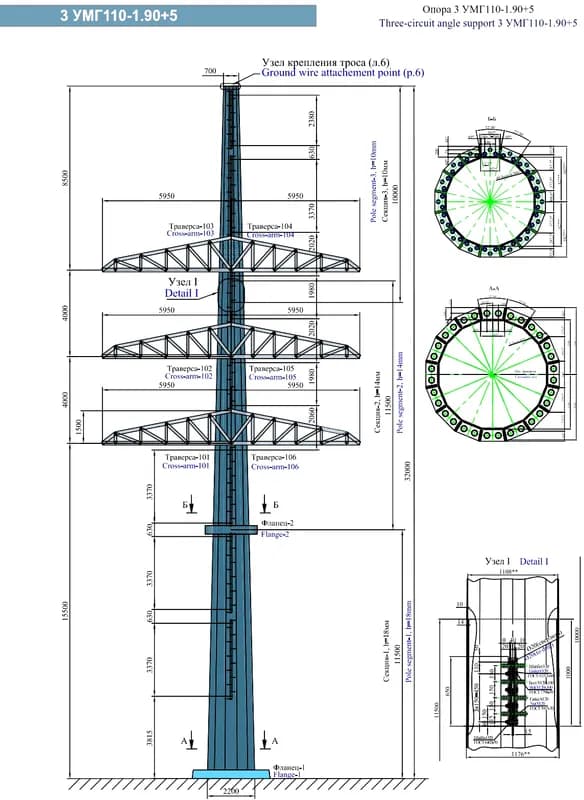

- Анкерно-угловые (АУ). Применяются в местах поворота трассы ВЛ на углы свыше 20–30 градусов. Помимо продольного тяжения, они компенсируют поперечные нагрузки от результирующего вектора тяжения проводов.
- Концевые (К). Устанавливаются в самом начале или конце воздушной линии (перед заходом на подстанцию). Воспринимают полное одностороннее тяжение всех фаз.
- Переходные (П). Массивные высокие сооружения для пересечения крупных естественных преград (рек, ущелий) или инженерных сооружений (магистральных железных дорог, автотрасс).
Чем анкерная опора отличается от промежуточной
Основное, чем отличается анкерная опора от промежуточной — это характер воспринимаемых нагрузок и способ крепления провода.
| Параметр | Анкерная опора | Промежуточная опора |
|---|---|---|
| Способ крепления | Жесткая фиксация (натяжные гирлянды) | Свободный подвес (поддерживающие гирлянды) |
| Нагрузки в норм. режиме | Продольные и поперечные от тяжения | Только вес провода и ветровая/гололедная нагрузка |
| Поведение при обрыве | Выдерживает одностороннее тяжение | Может подвергнуться разрушению или прогибу |
| Вес и металлоемкость | Тяжелые, металлоемкие | Легкие, экономичные |
| Шаг установки на трассе | Через каждые 3–7 км (на концах анкерного участка) | Устанавливаются в рядовых пролетах между анкерными |
| Стоимость | Высокая | Низкая (составляют до 80-90% опор ВЛ) |
