РЕГЛАМЕНТ ПОДГОТОВКИ ТКП И УЧАСТИЯ В ЗАКУПКАХ ОПОР ВЛ 35–500 КВ

Тендер на поставку опор ЛЭП: как подготовить ТКП и заявку

Закупка металлоконструкций воздушных линий электропередачи (ВЛ) 35–500 кВ на электронных торговых площадках (ЕИС Закупки, B2B-Center, ТЭК-Торг, ЭТП ГПБ, Сбер А) относится к технически сложным процедурам. Ошибка в расчете тоннажа на 3–5%, пропущенное требование к ударной вязкости стали KCV при -40 °C или отсутствие заводского акта контрольной сборки ведут либо к отклонению заявки по первой части, либо к многомиллионным убыткам победителя при исполнении контракта с твердой ценой.

Ниже представлен пошаговый инженерный регламент завода «Энерго-1» по экспресс-аудиту тендерного ТЗ, составлению прозрачного ТКП, формированию технической части заявки и защите ценового предложения.

1. Экспресс-аудит ТЗ и ведомости опор КМ: выявление скрытых рисков

Анализ закупочной документации начинается с сопоставления трех документов проекта: пояснительной записки раздела ЭСП/ВЛ, чертежей марки КМ (конструкции металлические) и заказной спецификации оборудования и материалов.

В 60% тендерных закупок между этими разделами присутствуют прямые коллизии.

Спецификация заказчика (базовый вес) ──┐
Чертежи КМ (фактические узлы и фасонки) ─┼─► Реестр инженерных разногласий ─► Запрос разъяснений
Климатический паспорт района ВЛ ───────┘

Главные инженерные ловушки проектной спецификации

1. Неучтенная масса наплавленного металла и горячего цинка. В заказных спецификациях проектных институтов часто указывается теоретическая масса металлопроката по ГОСТ 8509-93 и ГОСТ 19903-2015. При изготовлении опор ЛЭП к массе проката прибавляется:

   • Масса сварных швов и наплавленного металла: +1,2–1,8%;
   • Масса цинкового покрытия при горячем цинковании 80–120 мкм: +3,5–5,0%;
   • Монтажные метизы (болты, гайки, шайбы): +2,5–3,5% от массы конструкции. Если поставщик рассчитывает цену «в лоб» по теоретической массе спецификации, фактический перерасход металла на партии в 500 тонн составит до 40–50 тонн.

2. Климатическое исполнение и марки стали. Для районов с расчетной температурой наиболее холодной пятидневки ниже -40 °C (климатическое исполнение ХЛ1 по ГОСТ 15150-69) ПУЭ-7 (п. 2.5.143) и СП 16.13330.2017 категорически запрещают применение углеродистой стали марки С245 (Ст3сп5). Все элементы решетчатых и многогранных опор должны изготавливаться из низколегированной стали С345 (09Г2С по ГОСТ 19281-2014 или ГОСТ 27772-2021) с гарантией ударной вязкости при температуре -40 °C (KCU не менее 29 Дж/см² или KCV не менее 27 Дж/см²). Разница в стоимости металлопроката между С245 и С345-3 составляет от 8 до 15%.

3. Разделение типов конструкций: МРО и ММО. В ведомости опор необходимо четко разделять:

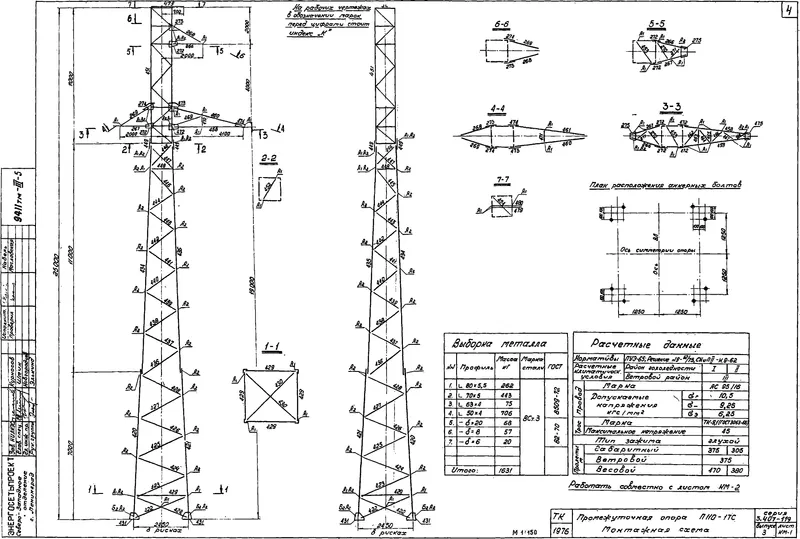

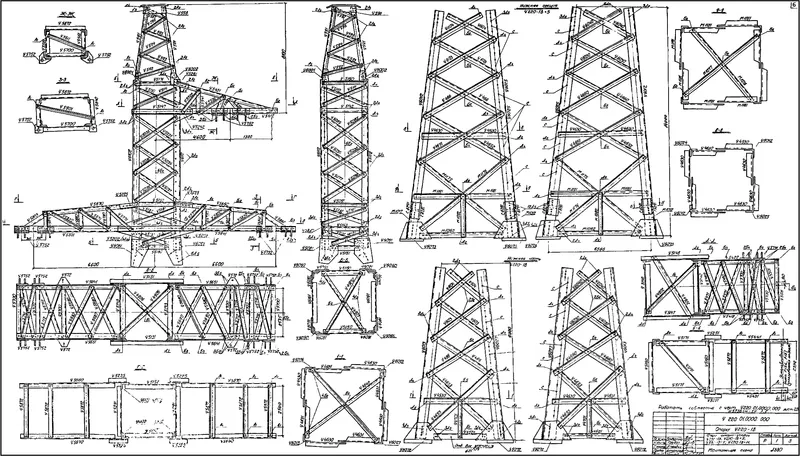

   • МРО (металлические решетчатые опоры): свободностоящие ферменные башни из равнополочного уголка (серии 3.407.2-170, 3.407.2-166, 3.407.2-145). Поставляются связками маркированных отправочных марок и пакетами фасонок под болтовую сборку на пикете;
   • ММО (металлические многогранные опоры): конические полые стойки из гнутого стального листа с 8–16 гранями (СТО 56947007-29.240.55.016-2008). Поставляются секциями длиной до 11,5–12 м с телескопическими или фланцевыми стыками.

2. Формула прозрачного ТКП и базовые параметры опор

Технико-коммерческое предложение завода-изготовителя строится на базе открытой калькуляции (Open-Book Costing). Заказчик и генеральный подрядчик должны видеть структуру себестоимости каждого типа опоры.

Формула стоимости поставки опор ВЛ (Cost Breakdown)

Где:

• M_мет — масса чистого металлопроката с учетом коэффициента раскроя (1,03–1,05);
• C_мет — рыночная стоимость тонны проката требуемой марки (С245 / С345 / 09Г2С);
• C_изг — стоимость раскроя, гибки, пробивки отверстий и сварки на заводе металлоконструкций;
• C_цинк — стоимость горячего цинкования по ГОСТ 9.307-2021 (из расчета 80–120 мкм);
• C_метизы — комплектация метизами класса прочности 5.8 / 8.8 с термодиффузионным или горячим цинком;
• C_КМД — адаптация и выпуск заводских деталировочных чертежей КМД;
• C_лог — доставка транспортными партиями DDP на притрассовый склад или объект строительства.

Таблица 1. Технические характеристики решетчатых опор (МРО) 35–220 кВ для ТКП

Ниже приведены нормативные весовые и геометрические характеристики наиболее востребованных серийных решетчатых опор, включаемые в спецификацию коммерческого предложения.

Таблица 2. Технические характеристики многогранных опор (ММО) 35–220 кВ для ТКП

Многогранные стойки применяются при стесненных полосах отвода и повышенных требованиях к скорости монтажа. Для включения в ТКП фиксируются диаметры секций и тип стыковки.

3. Границы поставки (Scope of Supply): что должно быть включено в ТКП

Одна из главных причин споров между заказчиком и поставщиком на стройплощадке — несовпадение границ комплектации. При формировании ТКП необходимо прямо зафиксировать включение или исключение следующих позиций:

1. Анкерные болты и закладные детали фундамента. Входят ли в поставку опор анкерные тяги (ГОСТ 24379.1-2012), шпильки М36–М56 и кондукторные монтажные шаблоны? Если фундаменты заливает субподрядчик, закладные детали требуются на объекте на 1,5–2 месяца раньше самих опор.
2. Монтажные метизы. Полный комплект болтов нормальной или высокой прочности (кл. 8.8 / 10.9), гаек и шайб должен включать обязательный технологический запас +3–5% на случай утери при укрупнительной сборке в полевых условиях.
3. Элементы дополнительного оснащения:
   • Тросостойки и кронштейны под волоконно-оптическую линию связи (ОКГТ / ВОЛС);
   • Лестницы подъема со степ-болтами или скобами безопасности;
   • Заземляющие выпуски и площадки для подсоединения шины заземления;
   • Траверсы для установки длинно-искровых разрядников или разъединителей.

4. Заводской контроль качества и стандарты ПАО «Россети»

Для успешного прохождения входного контроля на объектах электросетевого комплекса предприятие-изготовитель обязано подтвердить соответствие технологических процессов профильным ГОСТам и корпоративным стандартам.

Входной контроль металла (ГОСТ 27772) ──► Автоматическая резка и сварка (НАКС) ──► Горячий цинк 80-120 мкм (ГОСТ 9.307) ──► Контрольная сборка КМД

• Аттестация НАКС: Сварочные технологии, сварочное оборудование и персонал должны иметь действующие свидетельства НАКС (Национальное Агентство Контроля Сварки) для группы конструкций КСМО (конструкции стальных мостов и опор).
• Неразрушающий контроль швов (УЗК): 100% продольных швов стоек ММО и узловых фасонок МРО проверяются ультразвуковым контролем по ГОСТ Р ИСО 17640-2016. Заключения лаборатории НК прикладываются к паспорту на опору.
• Антикоррозийная защита: Горячее цинкование выполняется методом погружения в ванну с расплавом цинка при температуре 440–460 °C по ГОСТ 9.307-2021. Минимальная толщина защитного слоя — не менее 80–120 мкм, что обеспечивает безаварийную эксплуатацию до 40–50 лет в умеренно-агрессивных средах.
• Контрольная укрупнительная сборка: Перед отгрузкой первой серийной партии на заводе выполняется контрольная сборка головного образца опоры или ключевых сопрягаемых узлов. По итогам составляется акт контрольной сборки, подтверждающий совпадение всех монтажных отверстий без механической подгонки на трассе.

5. Документы заявки: чек-лист прохождения первой и второй частей

Отклонение заявок участников по 44-ФЗ и 223-ФЗ чаще всего происходит из-за мелких формальных несоответствий между приложенными сертификатами и конкретным предметом закупки.

Таблица 3. Матрица комплектности документов заявки и поставки

6. Логистика и графики отгрузки монтажными партиями

Опоры ВЛ — длинномерный и металлоемкий груз. Доставка организуется комплектными пикетными партиями, синхронизированными с графиком буровых и фундаментных работ генподрядчика.

Правила эффективной комплектации транспорта

1. Габаритный автотранспорт (фуры 13,6 м):
   • Для решетчатых опор (МРО) формируются плотные пачки уголков, перетянутые стальной лентой с деревянными прокладками. В стандартную шаланду грузоподъемностью 20 тонн помещается 18–20 тонн проката;
   • Для многогранных опор (ММО) максимальная длина секции составляет 11,5–12,0 м при комлевом диаметре до 1,8–2,2 м. Для оптимизации логистики применяется принцип «матрешки» (вкладывание меньшей секции в большую) с обязательной прокладкой защитного войлока или вспененного полиэтилена для защиты оцинкованной поверхности.
2. Пикетная комплектность: Категорически запрещается отгружать заказчику «сначала все стойки, затем все траверсы через два месяца». Каждая партия комплектуется набором: ствол + траверсы + тросостойка + метизы + сборочные чертежи КМД, что позволяет строителям вести монтаж с колес.

7. 5 критических ошибок поставщиков при участии в закупках опор ЛЭП

1. Подача заявки без подтверждения сырьевого резерва. Резкие колебания цен на стальной прокат (до 15–20% за квартал) при фиксированной цене контракта могут сделать поставку глубоко убыточной. ТКП завода «Энерго-1» опирается на бронирование металлопроката под проект.
2. Игнорирование заводских допусков на сборку. Сборка решетчатых опор на строительной площадке не допускает расширения отверстий газовым резаком. Если завод допустил смещение отверстий в фасонках более чем на 1,5 мм, вся партия бракуется технадзором заказчика.
3. Несоответствие банковской гарантии 44-ФЗ. Использование банков не из перечня Минфина РФ или отсутствие закрытого перечня условий раскрытия гарантии влечет моментальное отклонение победителя с внесением в реестр недобросовестных поставщиков (РНП).
4. Непроверенные стыковочные фланцы на переходных опорах. При замене существующих опор на реконструируемых линиях диаметры фундаментных болтов и межцентровые расстояния должны контролироваться по исполнительной геодезической съемке, а не по типовому альбому 40-летней давности.
5. Отсутствие маркировки на отправочных элементах. Каждая деталь решетчатой опоры должна иметь четкое клеймение (номер отправочной марки по КМД), нанесенное до горячего цинкования. Без клейма сборка опоры из 800 деталей превращается в неразрешимую задачу для монтажников.

Источники и нормативная база

Нормативно-технические акты и стандарты проектирования применяются в действующих редакциях с учетом требований проектной документации и технических условий сетевых организаций:

• Федеральный закон № 44-ФЗ «О контрактной системе в сфере закупок» — порядок проведения открытых конкурсов и электронных аукционов, регламент подачи заявок и антидемпинговые требования.
• Федеральный закон № 223-ФЗ «О закупках отдельными видами юридических лиц» — правила корпоративных закупок, регламенты положений о закупках ПАО «Россети» и нефтегазовых холдингов.
• Единая информационная система в сфере закупок (ЕИС) — официальный реестр планов-графиков, закупочных процедур, разъяснений положений документации и контрактов.
• ПУЭ-7: Правила устройства электроустановок (Главы 2.4 и 2.5) — климатические нагрузки по ветру и гололеду, расчетные режимы, нормативные пролеты и габариты ВЛ до и выше 1 кВ.
• СП 16.13330.2017 «Стальные конструкции» (Актуализированная редакция СНиП II-23-81*) — методики расчета на прочность, общую и местную устойчивость элементов опор, расчет болтовых и сварных узлов.
• СП 20.13330.2016 «Нагрузки и воздействия» — ветровое давление, пульсационные составляющие, гололедные отложения и коэффициенты сочетаний нагрузок.
• ГОСТ 27772-2021 «Прокат для строительных стальных конструкций» — технические требования к сортовому и листовому металлопрокату марок стали С245, С345, С355.
• ГОСТ 9.307-2021 «Покрытия цинковые горячие» — требования к толщине защитного слоя (80–120 мкм), сплошности покрытия, адгезии и контролю качества.
• СТО 56947007-29.240.55.016-2008 (ПАО «ФСК ЕЭС») — типовые технические требования к стальным многогранным опорам ВЛ 35–500 кВ.
• Каталог стальных опор ЛЭП завода «Энерго-1» — альбомы типовых унифицированных серий, рабочие чертежи КМ/КМД, массы, базы и спецификации.
