Поставка металлоконструкций ВЛ и комплектация ЛЭП под ключ

Поставка металлоконструкций ВЛ начинается с проверки проектных решений и заканчивается передачей идентифицируемых комплектов, пригодных для предусмотренной монтажной операции. Договор связывает эти действия через спецификацию, график, требования к качеству и порядок приёмки.

Основное направление завода «Энерго-1» - металлические многогранные опоры, ММО, также называемые стальными многогранными опорами, СМО. Номенклатура охватывает ВЛ 0,4-500 кВ, воздушно-кабельные переходные пункты 35-220 кВ и стальные решётчатые конструкции.

В комплексном заказе взаимодействуют строительная, электротехническая и транспортная части проекта.

Для ГИП основной контрольный результат - соответствие поставляемого исполнения проекту.

1. Состав поставки и договорные границы комплектации

Термин «под ключ» раскрывают через перечень изделий, работ и результатов. В договоре устанавливают, кто проверяет исходные данные, разрабатывает КМД, согласует сопряжения, закупает оборудование и организует доставку.

Первичной единицей комплектования удобно принимать опору конкретного исполнения с привязкой к пикету.

В состав металлической опоры могут входить ствол, траверсы, тросостойки, диафрагмы, лестницы и элементы заземления.

Провода, тросы и линейную арматуру включают после согласования самостоятельной электротехнической ведомости.

На ВКПП состав оборудования определяет дополнительные воздействия на опору и расположение креплений.

Работы на площадке выделяют самостоятельно.

Для спорных границ применяют матрицу ответственности.

2. Проверка исходных данных и расчётной применимости

Для предварительной оценки стоимости используют ведомость изделий и требования к поставке.

Входную проверку начинают со сверки плана трассы, ведомости опор и спецификации КМ.

Промежуточная опора воспринимает воздействия по принятой схеме подвески на прямом участке.

Для ВЛ до 1 кВ применяют соответствующие требования главы 2.4 ПУЭ-7. Для ВЛ выше 1 кВ используют главу 2.5 ПУЭ-7. Требования к стальным многогранным опорам 35-500 кВ связывают с СТО 56947007-29.240.55.016-2008 в технической основе заказа.

Климатические данные передают вместе с расчётной методикой. Нагрузки и сочетания проверяют с учётом ПУЭ-7 и СП 20.13330.2016, исключая повторное применение одинаковых коэффициентов.

Для проверки опоры необходимы ветровой и весовой пролёты, схема проводов и тросов, тяжения и углы поворота.

Для двухцепной ВЛ проверяют предусмотренные проектом состояния каждой цепи.

В обозначении провода сохраняют полную запись.

Для ВЛ 500 кВ варианты 3×АС-300/39 и 3×АС-400/51 проверяют как разные проектные решения.

Реакции на фундамент передают для каждого расчётного сочетания в единой системе координат.

Для основания дополнительно нужны инженерно-геологические данные, уровень грунтовых вод и условия строительства. Свайное решение проверяют по СП 24.13330.2021. Общие основания рассматривают по СП 22.13330.2016, основания на многолетнемёрзлых грунтах - по СП 25.13330.2020.

Узкая база металлической опоры сохраняет необходимость геотехнического расчёта.

Все выявленные расхождения включают в реестр технических вопросов.

3. Технические таблицы и расчёт комплектов для закупки

Характеристики серийного изделия включают в договор после проверки паспорта, ТУ или утверждённого чертежа.

Ниже приведены два воспроизводимых расчётных примера комплектации.

Такой формат позволяет проверить арифметику заказа без публикации неподтверждённых характеристик моделей.

В первом примере рассматривается условный участок 220 кВ с одноцепными и двухцепными многогранными опорами.

Для расчёта собственного веса используем G = m × 9,81 / 1000. Значение G приведено в таблице как нормативное гравитационное воздействие по СП 20.13330.2016.

Суммарная масса условного заказа составляет 113600 кг при количестве 17 опор. Средняя масса равна 6682 кг на опору после округления.

Среднюю массу используют только для укрупнённой экономической оценки.

Назначенный в примере материал не подтверждает применимость условной конструкции. Проверку прочности, устойчивости, деформаций и соединений выполняют по СП 16.13330.2017.

Второй пример рассматривает многогранные одностоечные и двухстоечные конструкции 500 кВ.

Масса восьми условных комплектов составляет 200500 кг. При условной полезной загрузке автомобиля 20000 кг частное равно 10,025.

Этот результат не является транспортным планом.

В двух примерах указан только собственный вес комплектов. Их публикация требует геометрии, климатических исходных данных, сочетаний и проверок по ПУЭ-7, СП 20.13330.2016 и СП 16.13330.2017.

Для рабочей ведомости добавляют номера исходных документов, редакции, отправочные марки и состав массы.

4. КМД, сопряжения и управление изменениями

Разработка КМД опор ЛЭП преобразует утверждённые решения КМ в документацию изготовления и сборки.

Для многогранного ствола задают раскрой, геометрию граней, продольные швы и расположение поперечных соединений.

В телескопическом соединении контролируют предусмотренные проектом размеры, посадку и длину нахлёста.

Для фланцев проверяют сопряжение отверстий, плоскостность и предусмотренное положение соединительных элементов.

Сопряжение с фундаментом проверяют до выпуска анкеров и монтажного шаблона.

Изменение нижнего фланца после бетонирования затрагивает весь анкерный узел.

Для траверс проверяют точки подвески и совместимость соединительной арматуры. Замена муфты требует повторной проверки крепления и воздействий на конструкцию.

Заземляющие элементы показывают в КМД с привязкой к электротехническому проекту. Должны быть понятны место подключения, размеры соединения и требования к контактным поверхностям. Последующее сверление оцинкованной детали требует предусмотренного проектом решения.

Каждое изменение оценивают по цепочке зависимостей. Замена толщины листа может затронуть гибку, сварку, массу, посадку секций и геометрию фланца. Изменение марки крепежа требует проверки соединения, покрытия и монтажной процедуры.

Реестр изменений связывает старое обозначение, новое обозначение, дату и применимость к партиям. Для готовых изделий выбирают согласованное действие: применение, доработка, замена или исключение. Исправленная документация должна соответствовать фактически отгружаемой конструкции.

На строительной площадке организуют изъятие отменённых сборочных листов. Электронный архив сохраняет историю, но монтаж выполняют по действующей редакции. Номер документа без номера изменения недостаточен для уверенного сопоставления поставки и проекта.

5. Материалы, изготовление и производственный контроль

Требования к прокату задают для каждой группы деталей с учётом толщины, температуры эксплуатации и характера работы. Строительный прокат С245, С255, С345 и С355 назначают по ГОСТ 27772-2021. Нужные характеристики поставки закрепляют в спецификации.

Сталь 09Г2С назначают по ГОСТ 19281-2014 с требуемыми характеристиками и категорией поставки. Сталь Ст3сп5 задают по ГОСТ 535-2005. Эти обозначения нельзя автоматически приравнивать к конкретному классу строительного проката.

Документы входного контроля связывают с плавкой, партией и деталями в предусмотренном заказом объёме. Проверяют размеры, состояние поверхности и соответствие заказанным характеристикам. Замена материала проходит техническое согласование до изготовления затронутых деталей.

Для несущих элементов проверяют ориентацию проката и ограничения технологического процесса, заданные документацией. Раскрой и гибка должны сохранять требуемые размеры после сварки. Толщину листа контролируют с учётом применимых требований к поставке проката.

На многогранной секции измеряют длину, размеры поперечных сечений, прямолинейность и положение присоединений. Контроль только диаметра условной окружности недостаточен для сопряжения граней. Требуемые допуски принимают из КМД, ТУ и технической основы заказа.

Для сварных соединений заранее устанавливают виды, объём и критерии контроля. Визуальный контроль не заменяет предусмотренные методы проверки внутренних дефектов. Дополнительный контроль после исправления выполняют по документации сварного соединения и принятой технологии.

Контрольную сборку назначают с определённой целью. Для фланцев она может проверять геометрию сопряжения и доступность крепежа. Для телескопических секций проверяют совместимость элементов в предусмотренных технологией условиях.

Результат контрольной сборки связывают с марками и исполнениями проверенных элементов. Если детали требуют парного комплектования, этот признак сохраняют при маркировке и отгрузке. Произвольная перестановка секций после такой проверки нарушает прослеживаемость результата.

Горячее цинкование задают по ГОСТ 9.307-2021 с требованиями к конкретным деталям и условиям эксплуатации. Универсальный диапазон толщины для всех элементов заказа не назначают. Критерии приёмки покрытия включают в техническую документацию.

Конструкцию заранее проверяют на пригодность к погружению в ванну. Технологические отверстия должны обеспечивать предусмотренное удаление воздуха и стекание расплава. Их положение согласуют с расчётной и сборочной функцией детали.

После горячего цинкования по ГОСТ 9.307-2021 контролируют покрытие предусмотренными методами. Дополнительно проверяют состояние сопряжений, отверстий и резьбовых элементов. Исправление повреждений выполняют по согласованной технологии с повторной проверкой результата.

Крепёж комплектуют с сохранением обозначения, класса прочности и исполнения покрытия. При необходимости предусматривают документы изготовителя крепежа и идентификацию партии. Совпадение диаметра не подтверждает взаимозаменяемость соединительных элементов.

Перед упаковкой отделяют годную продукцию от изделий с открытыми несоответствиями. Решение о применении отклонения оформляют до отгрузки. Документ должен устанавливать область применения, согласующую сторону и необходимые действия получателя.

Производственная готовность определяется комплектностью монтажного блока. Готовый ствол без специальных болтов или соединительных пластин может оставаться непригодным к сборке. Поэтому график выпуска проверяют одновременно по тяжёлым элементам и мелким критичным позициям.

6. Транспортные партии, разгрузка и монтажная последовательность

Поставку опор ЛЭП под ключ планируют от очередности строительных работ. Анкерные изделия отправляют к подготовке оснований. Секции и траверсы направляют к готовому монтажному фронту с учётом доступа транспорта и складирования.

Для каждого транспортного места составляют запись с габаритами, массой и содержимым. Общая высота опоры не определяет длину перевозимой секции. Общая масса комплекта не определяет массу самого тяжёлого места.

Поэлементную ведомость используют для выбора автомобиля, схемы крепления и разгрузочной техники. Проверяют допустимую массу груза, распределение по осям и геометрические ограничения. Отдельно оценивают повороты, свесы, проезды и площадки маневрирования.

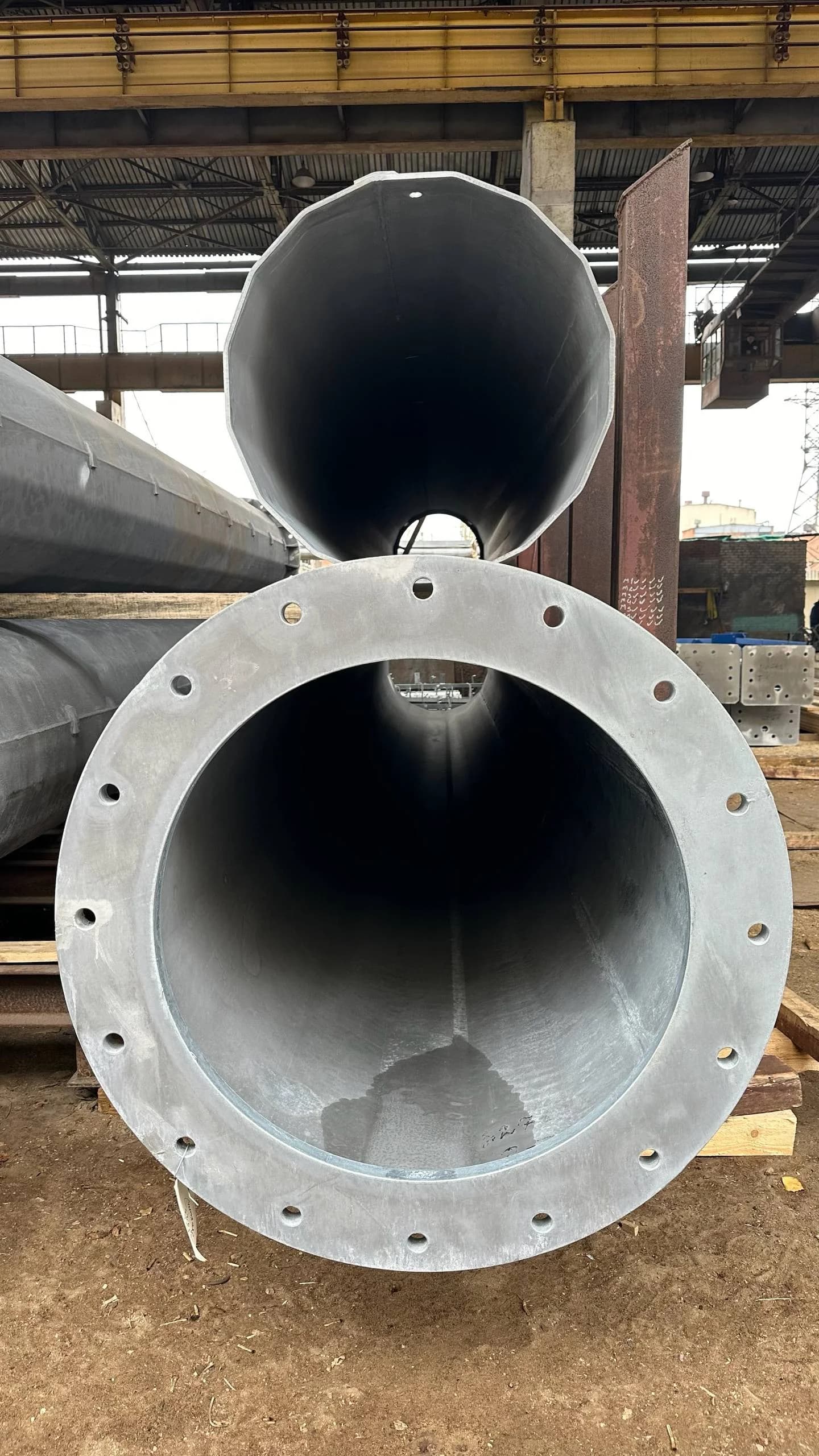

Длинномерные конические секции требуют заданной схемы опирания. Расположение прокладок должно ограничивать деформации и сохранять покрытие. Возможность вложения секций проверяют по фактической геометрии и порядку последующего извлечения.

Упаковка должна позволять принять мелкие детали без обезличивания. Для каждого ящика указывают номер места, сборочный узел и количество позиций. Крепёж разных исполнений разделяют внутри тары и отражают во вложенной ведомости.

Запас крепежа показывают отдельной строкой. Он не входит в расчёт обязательной комплектности каждого узла. После монтажа должно быть понятно, какие остатки являются резервом, а какие относятся к следующей опоре.

Рассмотрим условную отгрузку с транспортными местами массой 7200, 6100, 3800 и 900 кг. Сумма составляет 18000 кг. К этой величине прибавляют массу прокладок, креплений и тары, если они не включены в исходные массы.

Для выбора крана определяющим будет место 7200 кг с фактической оснасткой. Грузоподъёмность проверяют на рабочем вылете по характеристике конкретного крана. Номинальная максимальная грузоподъёмность машины без привязки к вылету непригодна для такой проверки.

При подъёме учитывают массу траверсы, стропов и других приспособлений. Положение центра тяжести и точки строповки принимают из монтажной документации. Схему разгрузки согласуют до отправки автомобиля.

Для портала проверяют последовательность установки стоек и соединяющей конструкции. Временное состояние может отличаться от завершённой расчётной схемы. Необходимые временные связи и ограничения устанавливает проект производства работ.

Телескопическую сборку планируют с учётом требуемого пространства и оборудования. Для фланцевой сборки обеспечивают доступ к крепежу и возможность контролируемой затяжки. Подготовленность площадки проверяют до начала разгрузки.

Хранение организуют с сохранением маркировки и устойчивости штабелей. Детали размещают на прокладках с возможностью осмотра и безопасного извлечения. Условия отвода воды и проветривания выбирают с учётом покрытия и упаковки.

Отгрузочная ведомость показывает, какую часть монтажного комплекта закрывает рейс. Если опора разделена между машинами, получатель видит оставшиеся позиции и сроки. Критичные для начала сборки детали выделяют в графике.

При переносе строительного фронта пересматривают состав партий до погрузки. Изменение даты без проверки адреса, комплектации и готовности основания не решает задачу снабжения. Дополнительную перегрузку и промежуточное хранение оформляют с распределением ответственности.

7. Приёмка, документация и сопоставление предложений

Приёмку начинают с количества мест, маркировки и внешнего состояния груза. Затем проверяют состав по упаковочным и комплектовочным ведомостям. Условия вскрытия, сроки уведомления и порядок фиксации повреждений закрепляют договором.

Маркировка должна связывать изделие с отправочной маркой, исполнением и действующим чертежом. Для похожих деталей сохраняют различимость положения и принадлежности. Повреждённую или отсутствующую маркировку восстанавливают через установленную процедуру идентификации.

Комплектность проверяют по монтажным блокам. Отдельно контролируют специальные болты, заземляющие детали, соединительные пластины и крепления оборудования. Небольшая масса этих позиций не уменьшает их значения для завершения сборки.

Набор обязательных подтверждений определяют применимыми требованиями и договором. Документ на материал не заменяет документ о качестве готового изделия. Электронные копии и оригиналы передают установленным получателям в согласованные сроки.

Для недостачи указывают точную позицию, количество, опору и номер места. Для повреждения фиксируют общий вид, маркировку, размеры дефектной зоны и обстоятельства обнаружения. Такое описание позволяет быстрее выбрать досылку, замену или согласованное восстановление.

Доработку на площадке выполняют по техническому решению с критериями повторной проверки. Для замены детали подтверждают совместимость с уже поставленными элементами. После закрытия замечаний обновляют комплектовочную ведомость и статус документов.

Инжиниринговые услуги ЛЭП могут включать проверку задания, разработку КМД и разъяснение сборочных решений. Шефмонтаж, строительный контроль и авторский надзор имеют самостоятельные задачи. Формулировка «технический надзор строительства ВЛ» требует указания полномочий, исполнителя и отчётных документов.

Стоимость сравнивают после выравнивания технической базы предложений. Проверяют одинаковость исполнений, состава массы, крепежа, фундаментных деталей и покрытия. Затем сопоставляют контроль, упаковку, документацию, доставку и условия разгрузки.

Цена за тонну не раскрывает сложность соединений и объём покупных изделий. В расчёте отдельно показывают КМД, специальные проверки, оборудование и логистику. Изменение заказа оценивают по затронутым позициям и стадии их готовности.

Срок поставки отсчитывают от определённого договором события. Это может быть передача разрешённой документации при выполнении согласованных условий оплаты. Зависимости от решений заказчика показывают в календарном плане.

Для сопоставимого коммерческого предложения подготовьте:

• КМ, ведомость опор и спецификации с обозначениями редакций. - Расчётные исходные данные и перечень принятых исполнений. - Адреса доставки и распределение изделий по участкам. - Требования к материалам, покрытию и производственному контролю. - Состав крепежа, анкеров, арматуры, проводов и оборудования. - Задание на КМД и перечень согласуемых сопряжений. - График строительства, ограничения маршрута и условия разгрузки. - Перечень документов и порядок приёмки.

Если проект находится в разработке, предварительную стоимость сопровождают перечнем принятых условий. Готовность отдельных позиций к изготовлению фиксируют независимо от остальных разделов. Это позволяет планировать выпуск без подмены согласования технических решений коммерческой перепиской.

В предложении должны совпадать спецификация, матрица ответственности и график. Исключения из поставки перечисляют прямо. Окончательный комплект проверяют одновременно по изделиям, документам и возможности предусмотренного монтажа.

Номенклатура основного направления представлена в разделе металлические опоры ЛЭП. Для расчёта комплексной поставки направьте проект и спецификацию. Состав инженерного сопровождения и границы комплектации согласуйте до размещения заказа.

Источники

Нормативную основу фиксируют в проекте и договорной документации с применимыми изменениями. Ниже приведены ссылки для поиска документов по обозначениям. Расчётные таблицы статьи являются учебными примерами; характеристики закупаемых изделий подтверждают отдельными первичными документами.

• ПУЭ-7, главы 2.4 и 2.5: требования к воздушным линиям соответствующих классов напряжения. - СП 16.13330.2017: расчёт стальных конструкций, элементов и соединений. - СП 20.13330.2016: нагрузки, воздействия и сочетания. - ГОСТ 27772-2021: требования к прокату для строительных стальных конструкций. - ГОСТ 19281-2014: требования к прокату повышенной прочности. - ГОСТ 535-2005: требования к соответствующему сортовому и фасонному прокату. - ГОСТ 9.307-2021: горячие цинковые покрытия и требования к их контролю. - СТО 56947007-29.240.55.016-2008: технические требования к стальным многогранным опорам ВЛ 35-500 кВ. - СП 22.13330.2016: основания зданий и сооружений. - СП 24.13330.2021: свайные фундаменты. - СП 25.13330.2020: основания и фундаменты на многолетнемёрзлых грунтах. - Металлические опоры ЛЭП завода «Энерго-1»: направление продукции для формирования технического запроса.
