Опоры ВЛ 330 кВ: купить, цена и производство
Опоры ВЛ 330 кВ выбирают по расчетной схеме линии и условиям конкретного участка. Одной высоты опоры недостаточно для технического выбора.
На решение влияют число цепей, длина пролета, угол поворота, тип провода, конструкция грозозащиты, рельеф и характеристики грунтов. Закупочная спецификация также включает покрытие, крепеж, упаковку и логистику.
Материал предназначен для технических заказчиков, проектировщиков, снабженцев и специалистов строительного контроля. Параметры моделей приведены по переданным инженерным данным типовых серий.

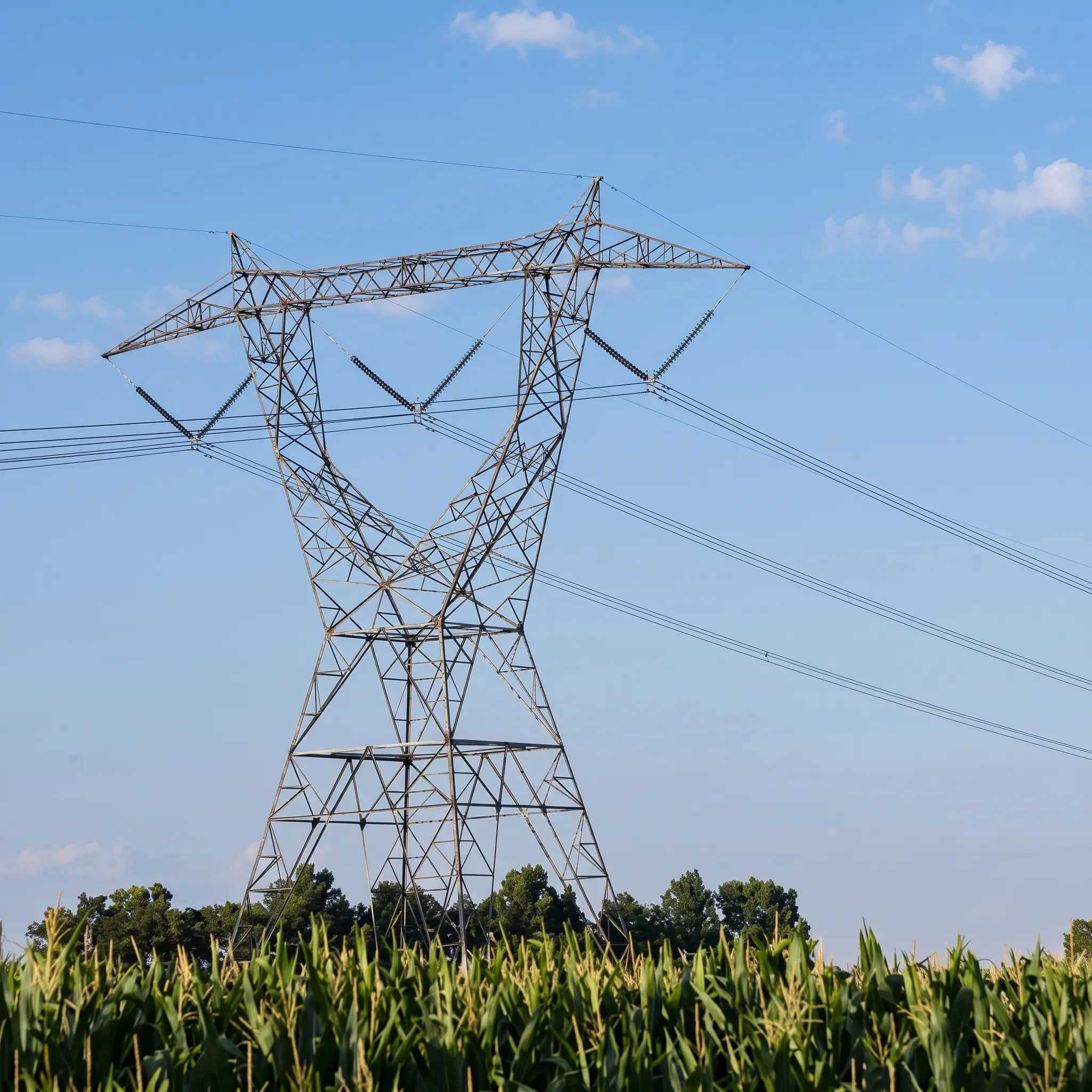

Назначение опор и исходные требования
Опора воспринимает усилия от проводов, грозотросов, изоляторов, линейной арматуры и собственного веса. В расчет включают ветер, гололед, монтажные воздействия и аварийные сочетания.
Ствол передает усилия на траверсы, тросостойки, башмаки и фундаменты. Фундамент передает реакции грунту и ограничивает перемещения конструкции.
Промежуточные опоры размещают на прямых участках трассы. Их основная работа связана с вертикальными нагрузками весовых пролетов и поперечными ветровыми воздействиями.
Анкерно-угловые опоры разделяют анкерные участки. Они воспринимают продольные усилия от натяжения и поперечную составляющую при повороте трассы.
Концевые опоры применяют на подходах к ОРУ, ВКПП и другим подстанционным сооружениям. Для них характерно одностороннее натяжение проводов и грозотросов.

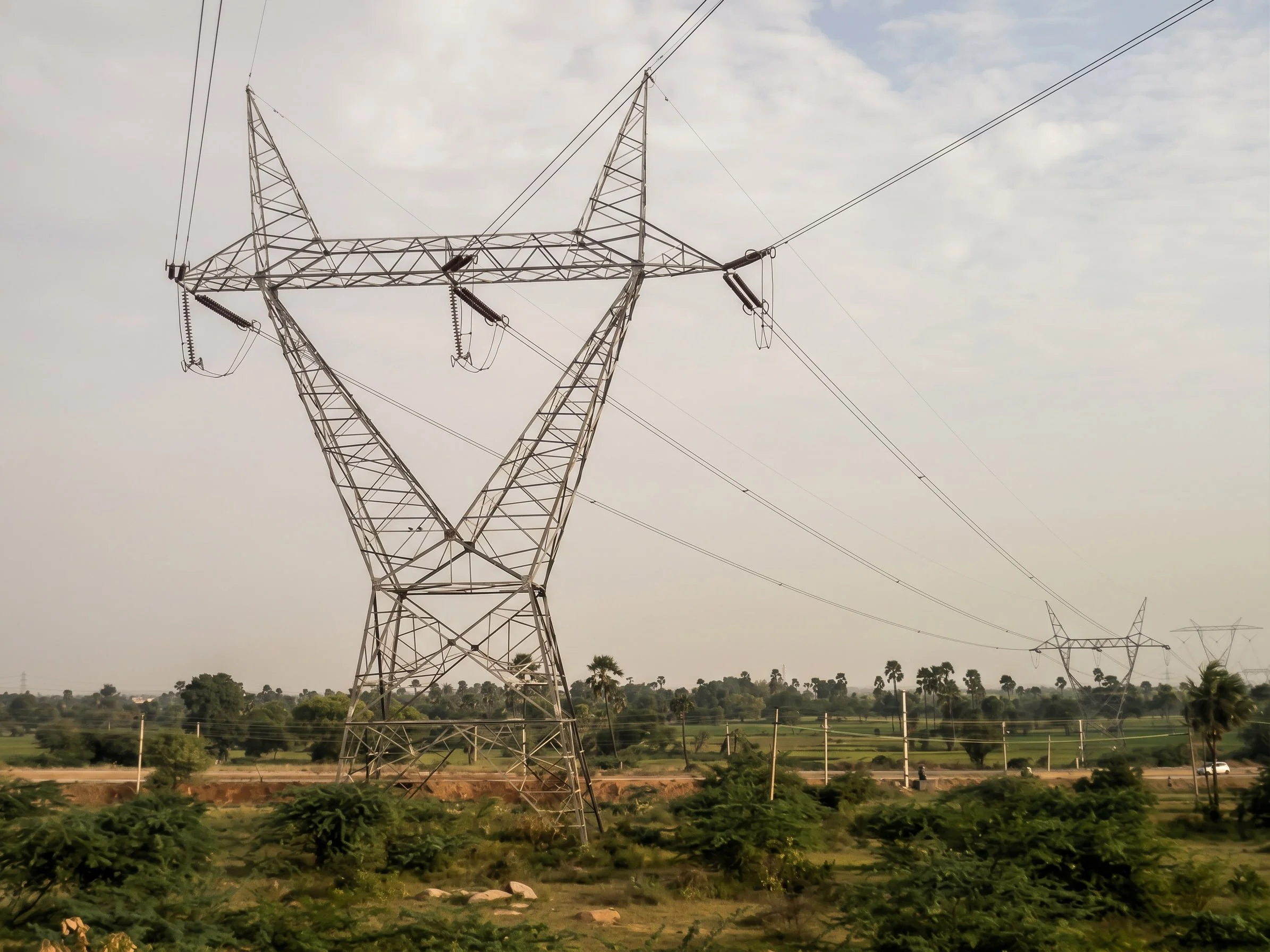

Портальные решения на оттяжках используют при наличии площадки под анкеры. Работа схемы зависит от жесткости стоек, направления оттяжек и основания анкеров.
Повышенные опоры применяют на переходах, пересечениях и участках с ограниченным габаритом. Высоту связывают с провесом, отметками земли и требованиями ПУЭ-7.
Для ВЛ 330 кВ в переданных данных приняты габариты до земли 8,5 м в населенной местности, 7,5 м в ненаселенной местности и 6,5 м в труднодоступной местности по ПУЭ-7, пункт 2.5.71.
Габарит проверяют по провесу при расчетной температуре провода. В проверку включают отметки опор, рельеф, длину пролета, тип провода и схему подвески.
Охранная зона ВЛ 330 кВ в исходных данных принята равной 30 м от крайних проводов. Значение применяют при выборе коридора трассы и согласовании объектов.
Типовые пролеты рассматриваемых исполнений находятся в диапазоне 350-450 м. Для ПС330-1 в исходных данных указан диапазон 420-460 м.
Пикетаж назначают по продольному профилю, расчету проводов, пересечениям, углам поворота и ограничениям строительной площадки. Марка опоры сама по себе не задает положение на трассе.

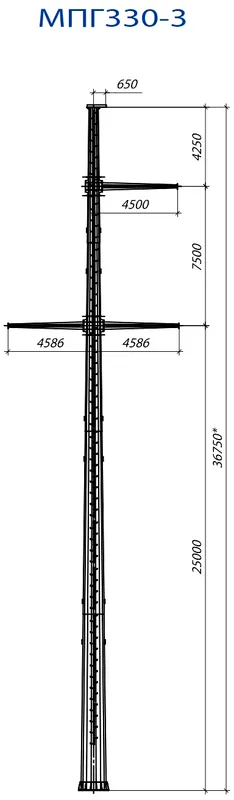

Типы опор ВЛ 330 кВ
П330-1 применяют на прямых участках одноцепной линии. Свободностоящая схема передает реакции через четыре опорных узла и отдельные основания под ноги.

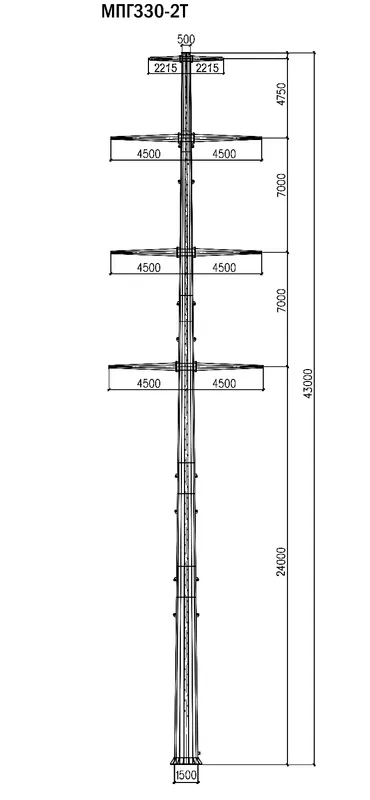

П330-2 предназначена для двухцепной линии. Повышенная высота обеспечивает размещение двух электрических цепей с заданными межфазными расстояниями.
П330-3 имеет портальную схему на оттяжках. У нее увеличенная база и меньшая масса металлоконструкций относительно свободностоящих исполнений.
ПС330-1 используют при повышенном требовании к габариту. Опора обеспечивает дополнительную отметку подвески на переходах и пересечениях.
У330-1 применяют на одноцепных участках с углом поворота до 30 градусов. Конструкция воспринимает продольные усилия по обе стороны анкерного участка.
У330-2 предназначена для двухцепных участков с углом до 30 градусов. Расчет включает совместную работу двух цепей и общих элементов ствола.
1У330-1 является усиленным одноцепным исполнением для углов до 60 градусов. Ее выбирают при увеличенной поперечной и продольной составляющей усилий.
1У330-2 предназначена для двухцепных участков с углами до 60 градусов. В проверку включают аварийные режимы для каждой цепи.
К330-1 устанавливают на подходах к ОРУ или ВКПП. При сопряжении проверяют отметки проводов, расстояния до оборудования и одностороннее натяжение.
Цепность показывает число электрических цепей на опоре. Она не равна числу проводов в одной фазе.
Для ВЛ 330 кВ применяют расщепленные фазы 2×АС-240/32, 2×АС-300/39 и 2×АС-400/51 по заданию на проектирование и рабочей документации.
В каждой расщепленной фазе два провода соединяют распорками с шагом 400 мм по переданным техническим данным.
Грозозащита может включать два троса АС-70/72, трос С-70 или два ОКГТ на отдельных тросостойках по заданию на проектирование.
Модельный ряд и паспортные параметры
Типовые проекты серий 3.407.2-145 и 3.407.2-166 содержат схемы конструкций, узлы соединений, монтажные решения и ведомости элементов.
Таблица использует переданные параметры марок. Диапазон пролета относится к типовому исполнению и требует проверки по климатическим воздействиям.
| Марка опоры | Назначение | Цепность | Предельный угол | Типовой пролет или условие | Серия |
|---|---|---|---|---|---|
| П330-1 | Промежуточная свободностоящая | 1 | 0 градусов | 380-420 м | 3.407.2-145, 3.407.2-166 |
| П330-2 | Промежуточная свободностоящая | 2 | 0 градусов | 350-400 м | 3.407.2-145, 3.407.2-166 |
| П330-3 | Промежуточная портальная на оттяжках | 1 | 0 градусов | 400-450 м | 3.407.2-145, 3.407.2-166 |
| ПС330-1 | Промежуточная повышенная | 1 | 0 градусов | 420-460 м | 3.407.2-145, 3.407.2-166 |
| У330-1 | Анкерно-угловая | 1 | До 30 градусов | До 420 м | 3.407.2-145, 3.407.2-166 |
| У330-2 | Анкерно-угловая | 2 | До 30 градусов | До 400 м | 3.407.2-145, 3.407.2-166 |
| 1У330-1 | Усиленная анкерно-угловая | 1 | До 60 градусов | До 450 м | 3.407.2-145, 3.407.2-166 |
| 1У330-2 | Усиленная анкерно-угловая | 2 | До 60 градусов | До 420 м | 3.407.2-145, 3.407.2-166 |
| К330-1 | Концевая анкерная | 1 | Подход к подстанции | ОРУ или ВКПП | 3.407.2-145, 3.407.2-166 |
Технические размеры и массы приведены для металлоконструкций соответствующего исполнения. Фундаменты, провода, тросы, изоляторы и монтажная оснастка в массу не входят.
| Марка | Напряжение, кВ | Цепность | Тип | Высота, м | До нижней траверсы, м | База, м | Масса, кг | Условие пролета |
|---|---|---|---|---|---|---|---|---|
| П330-1 | 330 | 1 | Промежуточная свободностоящая одноцепная | 29,5 | 22,0 | 4,6 | 6450 | 380-420 м |
| П330-2 | 330 | 2 | Промежуточная свободностоящая двухцепная | 41,0 | 31,5 | 6,8 | 12800 | 350-400 м |
| П330-3 | 330 | 1 | Промежуточная портальная на оттяжках | 26,0 | 21,0 | 8,5 | 4900 | 400-450 м |
| ПС330-1 | 330 | 1 | Промежуточная специальная повышенная | 35,0 | 27,5 | 5,8 | 8200 | 420-460 м |
| У330-1 | 330 | 1 | Анкерно-угловая до 30 градусов | 28,5 | 20,5 | 7,8 | 13600 | До 420 м |
| У330-2 | 330 | 2 | Анкерно-угловая до 30 градусов | 41,5 | 30,5 | 10,2 | 22400 | До 400 м |
| 1У330-1 | 330 | 1 | Усиленная анкерно-угловая до 60 градусов | 29,0 | 21,0 | 8,6 | 15800 | До 450 м |
| 1У330-2 | 330 | 2 | Усиленная анкерно-угловая до 60 градусов | 42,0 | 31,0 | 11,0 | 26500 | До 420 м |
| К330-1 | 330 | 1 | Концевая анкерная для ОРУ или ВКПП | 28,0 | 20,0 | 8,8 | 16400 | Подход к подстанции |
П330-1 сочетает минимальную массу среди свободностоящих промежуточных одноцепных исполнений с высотой 29,5 м и базой 4,6 м.
П330-2 имеет высоту 41,0 м и массу 12800 кг. Эти параметры связаны с размещением двух цепей и увеличенной геометрией ствола.
П330-3 имеет массу 4900 кг и базу 8,5 м. При его применении отдельно проверяют стойки, оттяжки и анкеры.
Анкерно-угловые исполнения тяжелее промежуточных моделей из-за передачи продольных усилий. Для У330-1 масса составляет 13600 кг, для 1У330-1 масса составляет 15800 кг.
Двухцепные анкерно-угловые модели требуют проверки совместной работы траверс и фундаментов. Масса У330-2 составляет 22400 кг, масса 1У330-2 составляет 26500 кг.
Расчет нагрузок, конструкций и фундаментов
Расчет воздействий выполняют по СП 20.13330.2016. В состав включают собственный вес, провода, тросы, арматуру, ветер, гололед и монтажные сочетания.
Районы по ветру и гололеду назначают по картам и исходным данным района строительства. В расчет вводят высоту элемента, рельеф, коэффициенты воздействия и расположение проводов.
Для промежуточной опоры проверяют нормальный режим с ветром и гололедом. Монтажные и аварийные режимы принимают по заданию на проектирование.
Для анкерной опоры определяют усилия натяжения по обе стороны участка. При повороте трассы учитывают геометрическую поперечную реакцию.
Обрыв провода или грозотроса создает несимметричную схему. Ее проверяют для ствола, траверс, узлов, болтов и башмаков.
Портальная схема требует отдельной проверки оттяжек. В модель вводят направление усилий, длину оттяжек, жесткость анкеров и реакции грунта.
Стальные элементы проверяют по СП 16.13330.2017. Контролируют прочность, устойчивость, местную устойчивость, соединения и работу узлов.
Проверке подлежат пояса ствола, раскосы, фасонки, траверсы, тросостойки, башмаки и болтовые соединения. Геометрию отверстий сопоставляют с монтажными чертежами.
| Параметр | Нормативный источник | Влияние на опору | Исходные данные |
|---|---|---|---|
| Район по ветру | СП 20.13330.2016 | Поперечные реакции на провода и конструкции | Район строительства и отметки |
| Район по гололеду | СП 20.13330.2016 | Вертикальные и поперечные нагрузки | Климатическое районирование |
| Фазный провод | Задание и рабочая документация | Вес, парусность и натяжение | 2×АС-240/32, 2×АС-300/39, 2×АС-400/51 |
| Грозотрос | Задание и рабочая документация | Реакции тросостоек и ствола | АС-70/72, С-70 или 2×ОКГТ |
| Число цепей | Однолинейная схема | Геометрия траверс и масса | 1 или 2 |
| Длина пролета | Продольный профиль | Весовой и ветровой пролеты | Длины смежных пролетов |
| Угол поворота | План трассы | Поперечная и продольная реакции | Значение в каждой вершине |
| Режим обрыва | Задание на проектирование | Несимметричные усилия | Провод и трос для проверки |
| Рельеф | Инженерная геодезия | Габарит и высота подвески | Пикетаж и профиль |
| Геология | Инженерные изыскания | Тип и размеры основания | Грунты, вода и промерзание |
Тип и размеры фундаментов выбирают по реакциям опоры и характеристикам грунта. Масса металлоконструкций не заменяет расчет основания.
Для свободностоящих конструкций применяют отдельные основания под ноги. Для портальной схемы предусматривают основания стоек и анкеров оттяжек.
Анкерные и концевые опоры передают повышенные продольные реакции. Основания проверяют по несущей способности, опрокидыванию, сдвигу и деформациям.
В расчет вводят уровень грунтовых вод, сезонное промерзание, рельеф, агрессивность среды и технологию монтажа. Источником служат инженерно-геологические изыскания.
Материалы, соединения и защита от коррозии
Основные элементы включают поясные уголки ствола, диагональную решетку, траверсы, тросостойки, башмаки и монтажные детали.
Для поясных уголков ствола, траверс и опорных башмаков применяют сталь 09Г2С, сопоставленную с классами С345 и С355 по ГОСТ 27772-2021.
Для малонагруженной диагональной решетки верхних ярусов применяют сталь Ст3сп5, сопоставленную с классами С245 и С255 по ГОСТ 27772-2021.
Расчетные характеристики проката принимают по ГОСТ 27772-2021 и проверяют по СП 16.13330.2017. Толщины и сечения назначают рабочими чертежами.
| Элемент | Материал и норматив | Покрытие | Контрольный параметр |
|---|---|---|---|
| Пояса ствола | 09Г2С, классы С345 или С355 по ГОСТ 27772-2021 | Горячее цинкование по ГОСТ 9.307-2021 | Сечение, длина и отверстия |
| Траверсы | 09Г2С, классы С345 или С355 по ГОСТ 27772-2021 | Горячее цинкование по ГОСТ 9.307-2021 | Геометрия и узлы крепления |
| Башмаки | 09Г2С, классы С345 или С355 по ГОСТ 27772-2021 | Горячее цинкование по ГОСТ 9.307-2021 | Передача реакций на фундамент |
| Верхняя решетка | Ст3сп5, классы С245 или С255 по ГОСТ 27772-2021 | Горячее цинкование по ГОСТ 9.307-2021 | Сечение и устойчивость |
| Болтовые соединения | Болты классов 8.8 и 10.9 по ГОСТ Р 52644-2006 и ГОСТ 7798-70 | Цинковое покрытие | Класс, маркировка и комплектность |
| Металлоконструкции | Стали по ГОСТ 27772-2021 | Горячее цинкование 80-120 мкм по ГОСТ 9.307-2021 и СТО 34.01-21.1-001 | Толщина и сплошность слоя |
Болтовые комплекты включают болты, гайки и шайбы соответствующего исполнения. При приемке сверяют класс прочности, маркировку, резьбу и ведомость крепежа.
Горячее цинкование выполняют по ГОСТ 9.307-2021. Для переданных данных принята толщина покрытия 80-120 мкм по СТО 34.01-21.1-001 ПАО «Россети».
Перед цинкованием проверяют подготовку поверхности, отверстия, сварные зоны и возможность стекания цинка. Полости конструкции оснащают технологическими отверстиями по рабочим решениям.
После цинкования контролируют внешний вид, сплошность и толщину покрытия. Результаты связывают с партией, маркировкой и документами отгрузки.
Дополнительные отверстия и изменения траверс согласуют с проектировщиком. Сверление после цинкования требует восстановления защитного слоя по принятой технологии.
Производство, выбор и закупка
Производство начинают с проверки рабочей документации. Сверяют спецификации, ведомости элементов, монтажные схемы, требования к материалам, покрытиям и комплектации.
Входной контроль охватывает прокат, крепеж и вспомогательные материалы. Сверяют сертификаты, размеры, состояние поверхности и марки стали по ГОСТ 27772-2021.
При раскрое детали размечают по отправочным маркам. Отверстия выполняют способом, предусмотренным технологической документацией.
После раскроя контролируют длину, угол реза, положение отверстий и соответствие фасонок рабочим чертежам. Узлы проверяют без принудительной деформации деталей.
Траверсы, тросостойки, башмаки и решетку комплектуют по монтажным маркам. Для сложных узлов применяют контрольную сборку.
Перед цинкованием удаляют загрязнения, окалину и технологические остатки. Конструкцию подготавливают для доступа расплава к поверхностям.
Готовые элементы маркируют по ведомости. Крепеж упаковывают отдельно по типоразмерам и монтажным узлам.
При выборе марки сначала определяют прямые, угловые, концевые и специальные участки. Затем назначают цепность, провода, тросы, пролеты и высотные отметки.
На прямом участке рассматривают П330-1, П330-2, П330-3 или ПС330-1. Решение связано с цепностью, габаритом, пролетом и схемой основания.
При угле до 30 градусов рассматривают У330-1 или У330-2. При угле до 60 градусов рассматривают 1У330-1 или 1У330-2.
На подходе к подстанции применяют К330-1. Проверяют одностороннее натяжение, отметки проводов, расстояния до оборудования и сопряжение с порталом.
Для запроса «опоры ЛЭП 330 кВ купить» заказчик передает марку, количество и участок применения. Также нужны цепность, провода, тросы, климатические районы, пролеты и углы.
Запрос «опоры ВЛ 330 кВ цена» должен содержать требования к цинкованию, упаковке, комплектности и документам. Стоимость рассчитывают по массе, материалам, покрытию, партии, доставке и условиям проекта.
Цена металлоконструкций отделяется от стоимости фундаментов, проводов, грозотросов, изоляторов, арматуры и монтажа. Состав включенных позиций фиксируют в коммерческом предложении и договоре.
Производство опор ЛЭП 330 кВ планируют после согласования рабочей документации. Замена типового исполнения требует проверки расчетов и выпуска согласованных чертежей.
График изготовления и отгрузки связывают с готовностью фундаментов, доступностью трассы, сезонностью работ и пропускной способностью дорог. Сроки закрепляют договором.
Комплект поставки и приемка
Комплект поставки формируют по спецификации конкретной марки. В него входят секции ствола, траверсы, тросостойки, башмаки, раскосы, фасонки, крепеж и детали оттяжек.
Провода, изоляторы, грозотросы и фундаменты не включают в комплект металлоконструкций автоматически. Каждую позицию указывают отдельной строкой ведомости.
Документы партии могут включать паспорт изделия, сертификаты на прокат и крепеж, документы на покрытие, упаковочный лист и маркировочную ведомость.
При приемке сверяют марку опоры, отправочные марки, количество деталей и массу партии. Упаковочный лист сопоставляют с монтажной ведомостью.
Крепеж принимают по классу прочности, размерам, маркировке и комплектности. Для оцинкованных деталей проверяют отсутствие значительных повреждений покрытия.
На складе элементы размещают по монтажным комплектам. Между деталями обеспечивают условия, исключающие скопление воды и повреждение цинкового слоя.
Перед монтажом проверяют комплектность узлов и наличие рабочих чертежей. Изменения на площадке оформляют проектными решениями.
Для сравнения предложений поставщиков используют единую ведомость. В ней отдельно показывают металлоконструкции, крепеж, покрытие, упаковку, доставку и сопутствующие позиции.
Источники
- ПУЭ-7, раздел 2.5 «Воздушные линии электропередачи напряжением выше 1 кВ», пункт 2.5.71: https://docs.cntd.ru/document/1200005120
- СП 20.13330.2016 «Нагрузки и воздействия»: https://docs.cntd.ru/document/456044318
- СП 16.13330.2017 «Стальные конструкции. Актуализированная редакция СНиП II-23-81*»: https://docs.cntd.ru/document/456077356
- ГОСТ 27772-2021 «Прокат для строительных стальных конструкций»: https://docs.cntd.ru/document/728092121
- ГОСТ 9.307-2021 «Покрытия цинковые горячие»: https://docs.cntd.ru/document/726680256
- ГОСТ Р 52644-2006 «Болты с шестигранной головкой с увеличенным размером под ключ»: https://docs.cntd.ru/document/1200050330
- ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В»: https://docs.cntd.ru/document/1200001962
- СТО 34.01-21.1-001 ПАО «Россети»: требования к защитным покрытиям металлических конструкций.
- Серии 3.407.2-145 и 3.407.2-166: типовые решения опор ВЛ 330 кВ института «Энергосетьпроект».
- Серия 3.407.2-170: материалы для проверки применимости конкретных исполнений по проектной документации.
- Внутренний источник по опорам линий электропередачи: https://energo-1.ru/opory-lep
