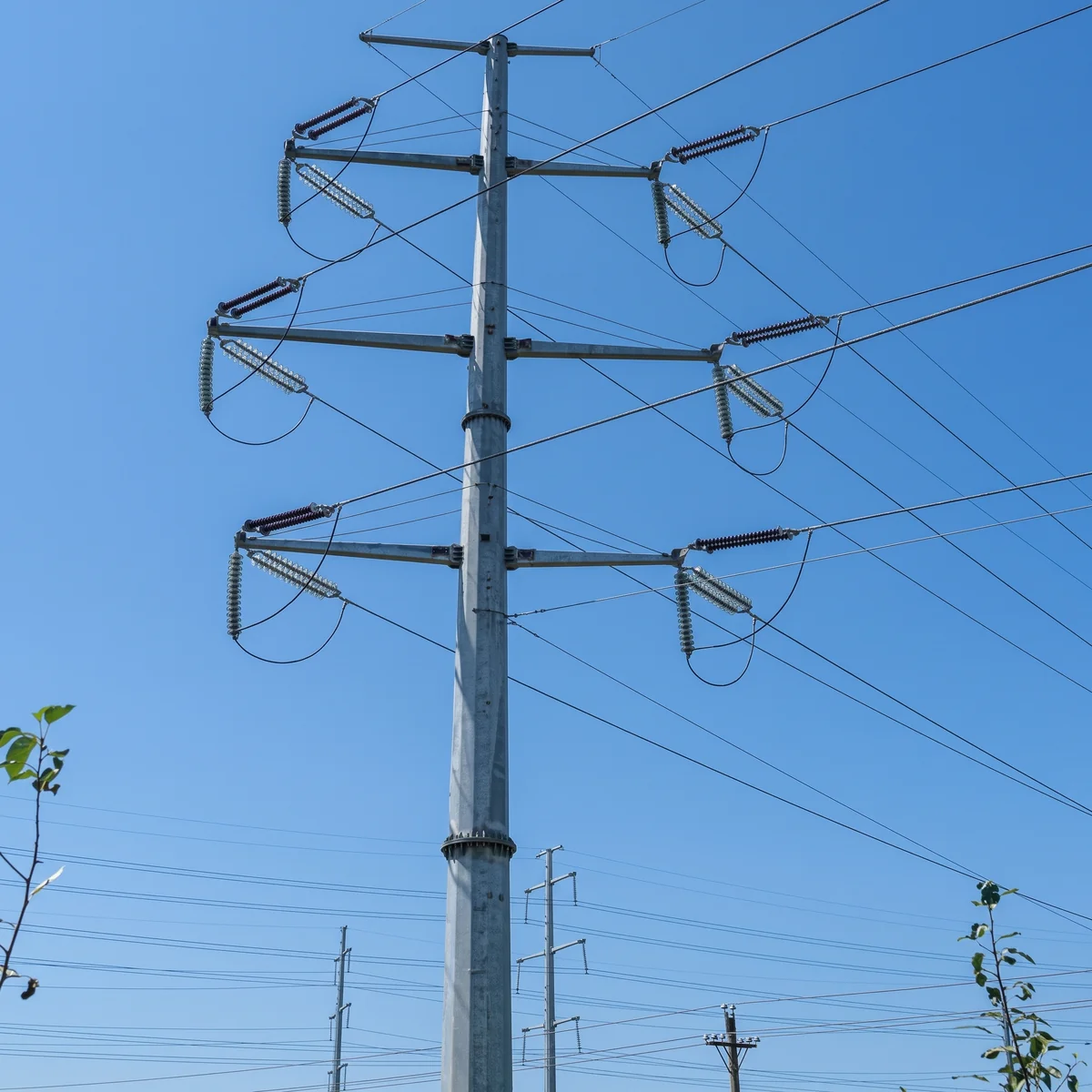

Вес металлических опор ЛЭП и логистика доставки

Вес металлической опоры ЛЭП нельзя определить только по обозначению или высоте конструкции. На массу влияют класс напряжения, число цепей, длина пролётов, схема опоры, ветровой и гололёдный районы, расчетные усилия, марка стали и состав поставки.

Для предварительной оценки логистики используют справочные диапазоны. Паспортную массу конкретного изделия принимают только по актуальной спецификации КМД, ведомости элементов и упаковочному листу изготовителя.

1. От чего зависит масса стальной опоры ВЛ

Класс напряжения и конструктивная схема

С ростом напряжения обычно увеличиваются высота опоры, длина траверс, расстояния между фазами и требования к жесткости конструкции. Однако прямой зависимости «выше - всегда тяжелее» нет: на массу также влияют число цепей, длина пролета и расчетные нагрузки.

Промежуточная опора воспринимает в основном вертикальные и поперечные воздействия. Анкерная и анкерно-угловая дополнительно передают продольные усилия от натяжения проводов и грозозащитных тросов, поэтому имеют более мощные пояса, раскосы, узлы и соединения. На практике анкерно-угловая опора часто тяжелее промежуточной примерно в 2,5-4 раза, но этот диапазон нельзя переносить на любую проектную серию без проверки расчетов.

Одинаковые обозначения, например П110-1 или У220-1, могут использоваться в разных сериях и проектах. Поэтому опора ЛЭП по размерам и массе может отличаться у разных производителей и для разных условий строительства.

Расчетные нагрузки и материалы

При проектировании учитывают ветровой и гололедный районы, приведенные в ПУЭ, сочетания нагрузок, надежность конструкций и требования конкретного проекта. Общие основы назначения расчетных воздействий и надежности рассматриваются по ГОСТ 27751-2014.

Для изготовления применяют сталь и прокат, предусмотренные проектной документацией и техническими условиями. ГОСТ 19281-2014 распространяется на прокат из низколегированных сталей, включая применяемую в конструкциях сталь 09Г2С. Выбор марки стали нельзя объяснять только географией: он зависит от расчетной температуры, нагрузок, требований проекта и нормативных документов.

Требования к изготовлению и приемке стальных конструкций устанавливает ГОСТ 23118-2019. Фактическая масса формируется суммой деталей, предусмотренных спецификацией КМД, а не только массой основных поясов и раскосов.

Сталь, цинкование, метизы и комплектующие

В расчетах нужно разделять:

• массу стальных деталей;
• прибавку горячего цинкования;
• массу болтов, гаек и шайб;
• траверсы, подставки, лестницы и другие элементы комплекта;
• деревянные прокладки, упаковку и вспомогательные материалы.

Для предварительной логистической оценки допустимо принять:

масса с покрытием = масса без покрытия × 1,035-1,05.

Коэффициент не заменяет фактическое взвешивание. Прибавка зависит от площади поверхности, толщины цинкового слоя, количества отверстий, конструктивных зазоров и состава поставки. Требования к горячему цинкованию и покрытию определяются ГОСТ 9.307-89.

2. Справочная таблица масс опор ВЛ 35-500 кВ

Ниже приведены ориентировочные значения для предварительного планирования. Это не паспортные массы конкретных изделий и не основание для окончательного заказа транспорта.

Как читать таблицу

Запросы «вес металлической опоры ЛЭП» и «опора ЛЭП вес» могут подразумевать разные величины. Масса конструкции - это вес изготовленных металлических деталей. Масса комплекта опоры может дополнительно включать траверсы, подставки, метизы, лестницы, упаковку и отдельные транспортные места.

Например, диапазон для П110-1 не означает, что любой комплект этой марки весит одинаково. Перед отгрузкой необходимо уточнить состав поставки и проверить, входят ли в указанное значение траверсы, болтовые соединения и элементы фундамента.

Для запроса «вес опор ВЛ 110 кВ» или «вес опор ВЛ 220 кВ» таблица подходит только как ориентир. Для расчета транспорта нужны спецификация конкретной серии, масса каждого пакета и его габариты.

3. Логистика и транспортировка опор ЛЭП

Количество опор на машине нельзя определять только по грузоподъемности. Одновременно проверяют массу, объем, длину элементов, ширину траверс, распределение нагрузки по осям, возможность механизированной погрузки и надежность крепления.

Значения вместимости являются предварительными. Фактическое количество зависит от конкретных транспортных мест. Например, по массе в кузов может помещаться несколько комплектов, но ширина траверс или длина пакетов может ограничить загрузку раньше, чем допустимый тоннаж.

Перевозка автотранспортом

Элементы длиной до 11,8-12,0 м обычно рассматривают для перевозки стандартным бортовым полуприцепом или еврофурой, если груз укладывается в допустимые параметры по ширине, высоте, массе и осевым нагрузкам. Пакеты следует размещать с равномерным распределением нагрузки и фиксировать от продольного и поперечного смещения.

Ориентировочная масса связки уголковых элементов может составлять 3-5 т, если это допускают грузоподъемность погрузочной техники и условия перевозки. Связки формируют по маркам опор, узлам и ведомостям КМД, чтобы исключить пересортировку на объекте.

Негабаритные перевозки опор ВЛ

Низкорамный трал выбирают для собранных секций, крупных траверс, подставок и других элементов, которые не помещаются на стандартной платформе либо создают недопустимый свес.

Необходимость специального разрешения определяется фактическими габаритами и массой груза, параметрами маршрута и допустимыми осевыми нагрузками. Длинный элемент сам по себе не означает, что разрешение обязательно. Выступающий груз обозначают и перевозят в соответствии с действующими требованиями ПДД и ПП РФ № 2200. Для крупногабаритной или тяжеловесной перевозки заранее согласовывают маршрут и оформляют документы в установленном порядке.

4. Пакетирование, погрузка и защита покрытия

Элементы группируют по маркам опор, узлам и ведомостям КМД. Детали разных опор не следует смешивать без разделительной маркировки. Между оцинкованными элементами устанавливают деревянные прокладки, которые уменьшают трение и риск повреждения покрытия.

Для погрузки применяют текстильные стропы. Цепи и другие приспособления, способные оставить вмятины или царапины на цинковом слое, используют только при наличии защитных мер, исключающих контакт с поверхностью.

На каждом транспортном месте указывают:

• номер пакета;
• марку опоры и обозначение узла;
• массу и количество деталей;
• ссылку на упаковочный лист.

Получателю передают упаковочный лист, ведомость комплектации, монтажные схемы, документы на металл, покрытие и метизы. Высокопрочные болты применяют при наличии соответствующих требований проекта; применимость ГОСТ Р 52644-2006 указывают в документации на фактическую комплектацию.

5. Разгрузка и складирование на трассе ВЛ

До прибытия транспорта подготавливают ровную площадку с несущим основанием, подъездом для автокрана или другой техники и зоной безопасного складирования. Детали нельзя укладывать непосредственно на грунт или в воду.

Пакеты размещают на устойчивых деревянных прокладках. Между рядами оставляют доступ к маркировке и возможность безопасно снять отдельные элементы. При складировании не допускают деформации поясов, раскосов, траверс и отверстий.

После разгрузки проверяют состояние цинкового покрытия. Удары, трение, волочение по грунту и контакт с загрязненным металлом могут привести к повреждениям. Обнаруженные дефекты фиксируют в акте или дефектной ведомости с фотографиями.

6. Приемка опор ЛЭП на объекте

При приемке сверяют количество транспортных мест, массу, маркировку и данные упаковочного листа. Затем проверяют:

1. соответствие марок и узлов ведомости КМД;
2. комплектность деталей и метизов;
3. наличие монтажных схем и документов изготовителя;
4. отсутствие деформаций, трещин и повреждений отверстий;
5. состояние горячего цинкового покрытия;
6. соответствие фактического состава поставки заказанному.

Недостачу, пересорт, повреждение покрытия или деформацию оформляют документально до передачи груза в монтаж. Сертификаты и паспорта должны относиться к фактическому изготовителю и конкретной партии. Универсально указывать документы определенного завода, включая ООО «Энерго-1», нельзя, если поставка выполнена другим изготовителем.

7. Документы для расчета и перевозки

При подготовке поставки используют:

• ПУЭ, 7-е издание - требования к воздушным линиям и расчетным условиям;
• ГОСТ 27751-2014 - надежность строительных конструкций и расчетные воздействия;
• ГОСТ 23118-2019 - изготовление и приемка стальных конструкций;
• ГОСТ 9.307-89 - горячее цинкование и защитное покрытие;
• ГОСТ 19281-2014 - прокат из низколегированных сталей;
• ГОСТ Р 52644-2006 - высокопрочные болты при соответствующей комплектации;
• ПП РФ № 2200 - правила перевозок грузов автомобильным транспортом.

Источники

• Правила устройства электроустановок (ПУЭ), 7-е издание, разделы по воздушным линиям электропередачи.
• ГОСТ 27751-2014 «Надежность строительных конструкций и оснований. Основные положения».
• ГОСТ 23118-2019 «Конструкции стальные строительные. Общие технические условия».
• ГОСТ 9.307-89 «Единая система защиты от коррозии и старения. Покрытия цинковые горячие».
• ГОСТ 19281-2014 «Прокат из стали повышенной прочности. Общие технические условия».
• ГОСТ Р 52644-2006 «Болты высокопрочные с шестигранной головкой для металлических конструкций».
• Постановление Правительства РФ от 21.12.2020 № 2200 «Об утверждении Правил перевозок грузов автомобильным транспортом».
• Спецификация КМД, ведомость элементов и упаковочный лист конкретного изготовителя - для определения фактической массы и состава поставки.

Заключение

Для предварительного расчета можно использовать приведенные диапазоны и коэффициент цинкования 1,035-1,05. Для заказа транспорта, определения числа мест и разработки схемы погрузки нужны только актуальные КМД, спецификация и упаковочный лист.

Перед перевозкой проверяют не только вес металлической опоры ЛЭП, но и длину пакетов, ширину траверс, свесы, осевые нагрузки, способ крепления, состояние покрытия и необходимость специального разрешения.
