АННОТАЦИЯ
В статье представлен детальный структурно-механический и нормативный анализ факторов, детерминирующих экономическую эффективность внедрения металлических многогранных опор (ММО) при проектировании и сооружении воздушных линий электропередачи (ВЛ) напряжением 110–220 кВ. На базе требований к механическому расчету конструкций рассматриваются физические механизмы трансформации конструктивных преимуществ гнутого стального профиля в прямое сокращение капитальных (CAPEX) и операционных (OPEX) затрат.

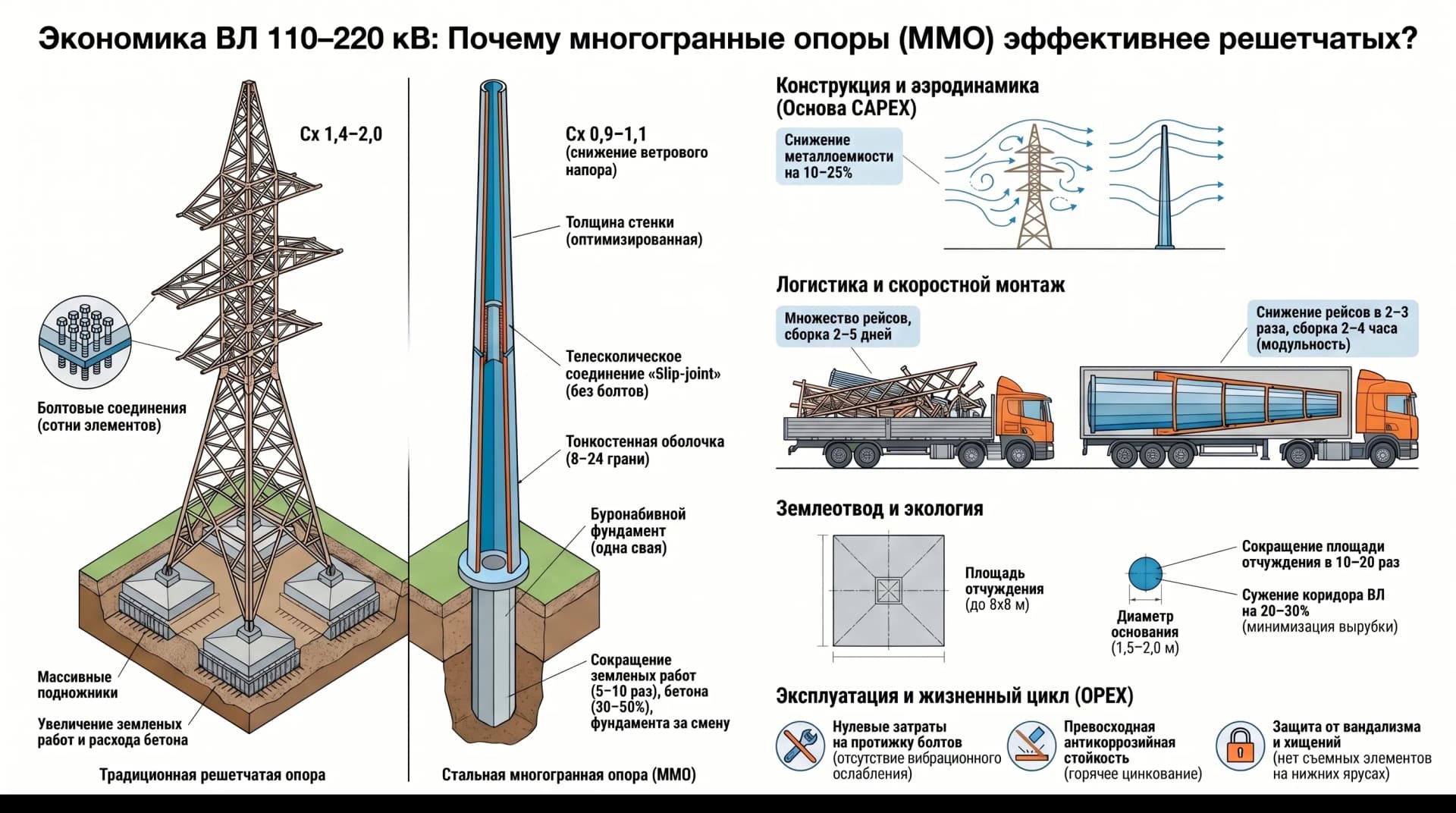

1. Структурная механика и материалоемкость
Традиционные свободностоящие решетчатые опоры представляют собой пространственные стержневые фермы, состоящие из стального углового проката. Их несущая способность обеспечивается совместной работой сотен элементов, соединенных болтовыми узлами. Переход к ММО меняет фундаментальную статическую схему конструкции. ММО представляет собой полую усеченную пирамиду (с количеством граней от 8 до 24), работающую как тонкостенная оболочка.
Изменение статической схемы приводит к следующим технико-экономическим эффектам:
- Аэродинамическое сопротивление: Аэродинамический коэффициент лобового сопротивления (Cx) для многогранного сечения составляет 0,9–1,1, в то время как для пространственной решетчатой фермы он может достигать 1,4–2,0 и выше. Снижение ветрового напора пропорционально уменьшает изгибающий момент в основании, что позволяет снизить массу конструкции и объем фундамента.
- Оптимизация сечений: В отличие от стандартизированного уголка, толщина стенки и диаметр ММО рассчитываются программными комплексами непрерывно по высоте опоры. Это позволяет минимизировать перерасход стали (снижение металлоемкости на 10–25% в зависимости от габарита).
2. Фундаментные конструкции и геомеханика
Наибольшая доля экономии CAPEX при строительстве ВЛ на базе ММО формируется на нулевом цикле. Решетчатые анкерно-угловые и промежуточные опоры 110–220 кВ требуют четырех разнесенных фундаментных узлов (подножников).
ММО монтируются на узкобазовые фундаменты. Наиболее распространенным решением является применение одного буронабивного свайно-оболочечного фундамента или забивка стальной трубы большого диаметра (фланцевое сопряжение).
- Сокращение земляных работ: Объем выемки грунта сокращается в 5–10 раз. Отпадает необходимость в масштабной работе тяжелой землеройной техники.
- Снижение расхода бетона: Объем железобетона на один фундамент ММО в среднем на 30–50% меньше, чем на четыре подножника решетчатой опоры.
- Скорость устройства: Бурение скважины и установка армокаркаса с последующим бетонированием занимает одну рабочую смену.
3. Нормативный землеотвод и трассировка
В условиях плотной застройки или ценных сельхозугодий стоимость землеотвода становится критическим фактором. База решетчатой опоры 220 кВ может достигать 8х8 метров, тогда как ММО аналогичного класса имеет диаметр основания порядка 1,5–2,0 метров.
- Постоянный землеотвод: Площадь отчуждаемых земель под установку одной опоры снижается в 10–20 раз.
- Просеки в лесных массивах: Применение изолирующих консолей позволяет сузить коридор ВЛ на 20–30%, что пропорционально снижает затраты на лесоочистку и компенсационные выплаты.
4. Кинематика и логистика монтажных работ
Многоэлементность решетчатых опор (500–2000 деталей) генерирует высокие косвенные затраты. ММО поставляется на трассу в виде 2–4 готовых крупноузловых секций.
- Соединение «Slip-joint»: Стыковка секций осуществляется телескопическим методом с натягом при помощи гидравлических домкратов, исключая необходимость в болтовых соединениях на стволе.
- Скорость монтажа: Сборка и подъем ММО бригадой занимает 2–4 часа, тогда как сборка решетчатой опоры длится от 2 до 5 рабочих дней.
- Логистика: Секции вкладываются друг в друга («матрешкой»), что снижает количество рейсов на пикеты в 2–3 раза.
5. Эксплуатационные затраты (OPEX) и деградация конструкций
Операционные затраты на жизненном цикле (40–50 лет) сопоставимы с первичными капитальными вложениями.
- Обслуживание болтовых соединений: Решетчатые опоры требуют регулярной проверки и подтяжки тысяч болтов. ММО с телескопическими стыками лишены этого недостатка, обнуляя затраты на протяжку метизов.
- Антикоррозионная защита: Гладкая поверхность ММО без полостей-накопителей влаги и заводское горячее цинкование обеспечивают значительно более высокую коррозионную стойкость по сравнению с ферменными конструкциями.
- Вандализм: Доступ на ММО возможен только со съемными степ-болтами. Отсутствие съемных элементов на нижних ярусах устраняет риск обрушения из-за хищения раскосов.
6. Специфика расчетов по предельным состояниям
При проектировании учитывается повышенная гибкость ММО. Расчет по второй группе предельных состояний (прогибы) часто становится определяющим. Увеличенный прогиб верха требует строгого контроля изоляционных промежутков, что нивелируется точным расчетом жесткости ствола и применением полимерных консольных изоляторов.
ТЕХНИЧЕСКИЕ ВЫВОДЫ
Переход на ММО — это глубоко обоснованный инженерный шаг, ведущий к масштабной редукции затрат. Снижение CAPEX достигается за счет минимизации объемов земляных и бетонных работ, экономии на землеотводе и сокращения времени использования техники. Снижение OPEX гарантируется отсутствием обслуживания болтовых соединений и высокой устойчивостью к вандализму. Итоговый экономический эффект на жизненном цикле линии значительно перекрывает разницу в стоимости заводского изготовления профиля.
