АННОТАЦИЯ ДЛЯ ГИП И ПРОЕКТИРОВЩИКОВ
Выбор между решётчатыми (ферменными) и стальными многогранными коническими опорами (СМО/ПМО) — ключевое решение на этапе разработки проектной документации (стадия «П») линейной части ВЛ 35–500 кВ. Классическая решётка выигрывает по базовой отпускной стоимости тонны металлопроката на 15–25%, однако многогранные опоры сокращают площадь полосы постоянного отвода земли в 2,5–3 раза, снижают аэродинамическое сопротивление (Cx) в 2,5–3,5 раза и ускоряют строительно-монтажные работы (СМР) в 4–6 раз. Ниже приведен детальный технико-экономический анализ с нормативным обоснованием по ПУЭ-7, СП 20.13330.2016, ГОСТ Р 58893-2020 и стандартам ПАО «Россети».

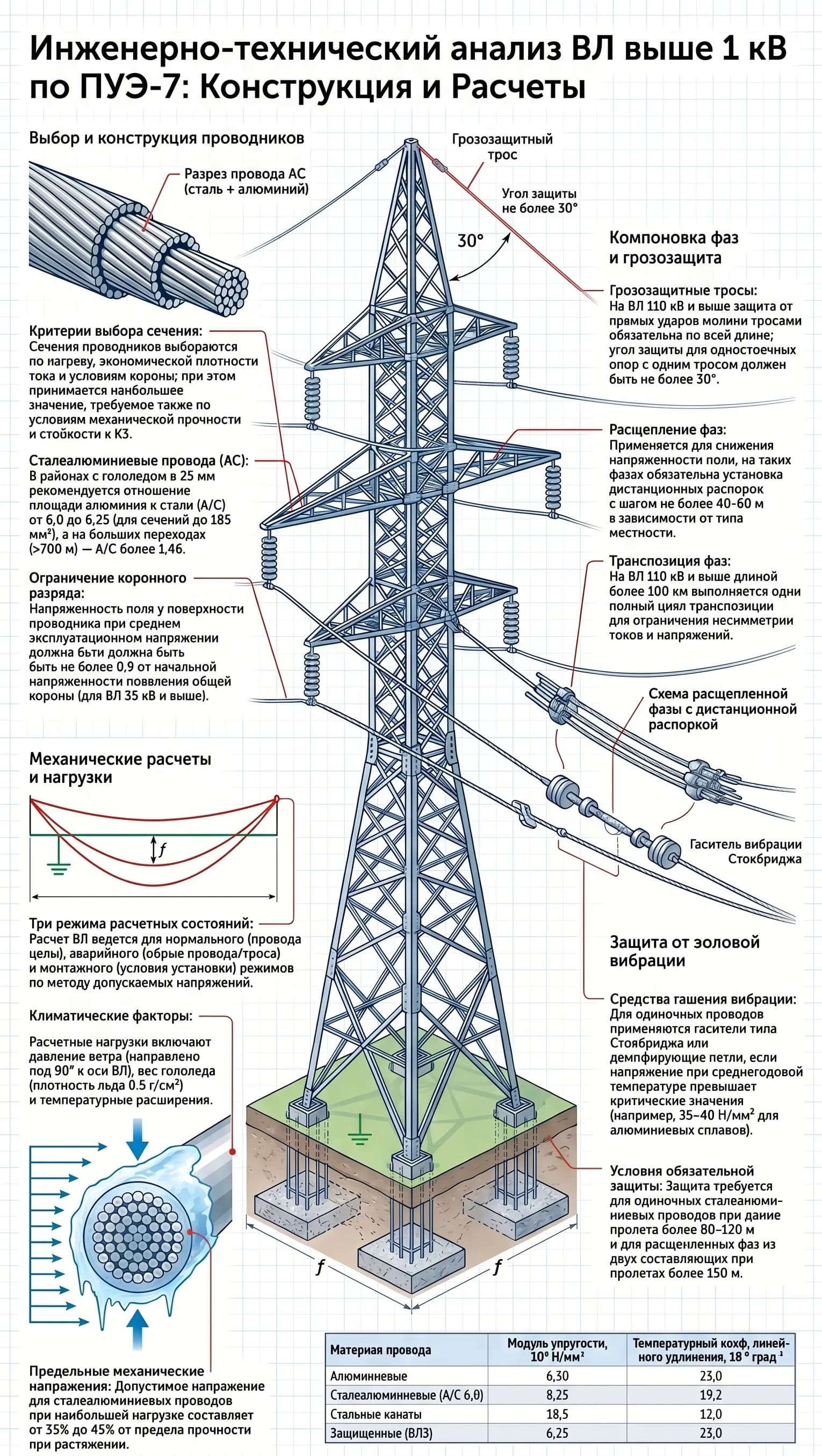

Решётчатые (фермовые) опоры: конструкция, сортамент, типовые серии и размеры
Решётчатые металлические опоры (РМ) представляют собой пространственные ферменные башни пирамидальной или портальной формы, собираемые из горячекатаного равнополочного углового проката по ГОСТ 8509-93. На протяжении более семи десятилетий они составляли основу магистрального электросетевого строительства в СССР и РФ благодаря технологической доступности сортового проката и относительно простой заводской штамповке уголков.
Конструктивная схема и материалы:
- Сортамент поясных элементов и раскосов: Для поясов ствола применяются тяжелые горячекатаные уголки от 100 × 100 × 8 мм до 250 × 250 × 25 мм. Распорки, диафрагмы жесткости и решётка выполняются из уголков от 50 × 50 × 4 мм до 90 × 90 × 7 мм.
- Марки стали: По ГОСТ 27772-2021 и ГОСТ 19281-2014 используются стали С245/С255 (Ст3сп5) для слабонагруженных элементов и районов с климатом выше −40 °C, а также низколегированная конструкционная сталь повышенной прочности 09Г2С (класс С345) для поясов и северного климатического исполнения (ХЛ1 по ГОСТ 15150-69).
- Узловые соединения: Сборка осуществляется на болтах нормальной и повышенной прочности классов 5.8 и 8.8 (ГОСТ 7798-70, ГОСТ Р 52644-2006) с пружинными шайбами и контргайками для предотвращения самоотвинчивания. В тяжелонагруженных анкерно-угловых опорах узлы формируются через фасонки толщиной от 12 до 25 мм.
Типовые серии и габаритные размеры: Типовые унифицированные решётчатые конструкции проектировались институтами «Энергосетьпроект» и регламентируются альбомами типовых проектов:

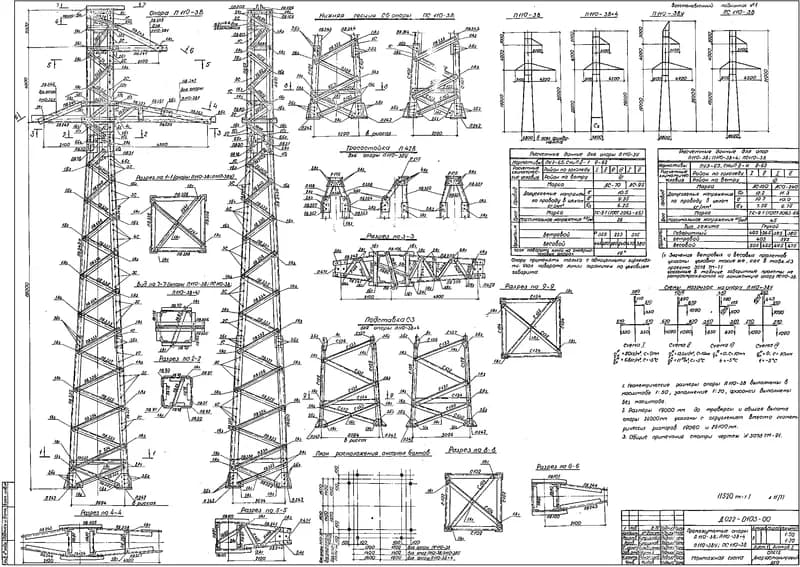

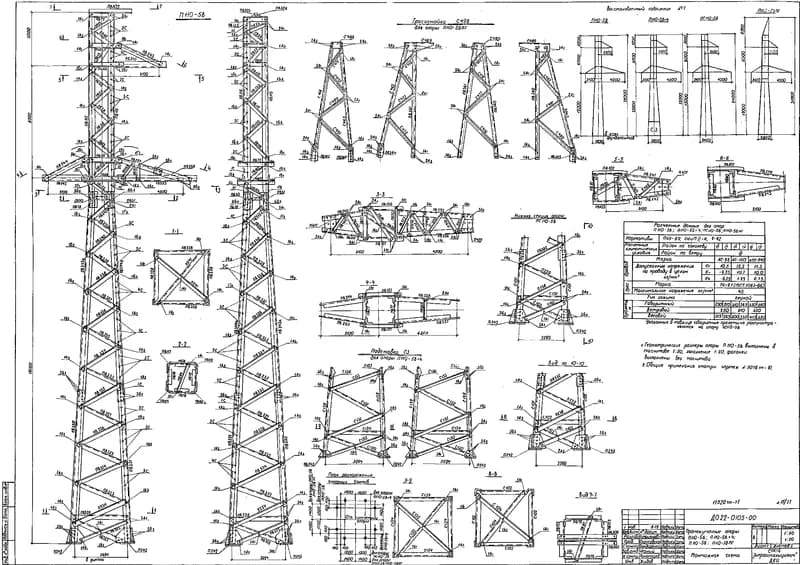

- 35–110 кВ: Серии 3.407.2-170, 3.407.2-166, типовой проект 20017тм (опоры 1У110, П110, У35, 1П110). База опор (расстояние между осями башмаков фундамента) составляет от 2,2 × 2,2 м до 5,5 × 5,5 м при высоте от 18 до 33 метров.
- 220 кВ: Опоры серий У220, П220. База в комлевом сечении достигает 6,0 × 6,0 – 8,5 × 8,5 м при общей высоте до 38–45 метров.
- 330–500 кВ: Серии 3.407.2-145, 3.407.2-168 (опоры ПБ, Р1, Р2, У1, У2). База свободностоящих башенных конструкций составляет от 9,0 × 9,0 м до 14,0 × 14,0 м, а для портальных опор с оттяжками ширина траверсы превышает 25–30 метров при габаритной высоте 35–48 метров.
| Характеристика | Решётчатая опора 110 кВ (1У110-2) | Решётчатая опора 220 кВ (У220-2) | Решётчатая опора 500 кВ (Р2) |
|---|---|---|---|
| Ширина базы по осям башмаков | 4,8 × 4,8 м | 7,2 × 7,2 м | 11,5 × 11,5 м |
| Высота до нижней траверсы | 19,0 м | 23,5 м | 28,0 м |
| Количество деталей в комплекте | 650–850 шт. | 1 100–1 600 шт. | 2 400–3 800 шт. |
| Количество болтовых соединений | 800–1 200 шт. | 1 800–2 700 шт. | 3 500–5 500 шт. |
| Типовой фундамент | 4 подножника типа Ф3-А / Ф5-А | 4 подножника Ф6-А или составные сваи | 4 монолитных/свайных ростверка |
Ограничения решётчатого конструктива: Главная уязвимость решётки кроется в колоссальном количестве монтажных метизов. Под воздействием циклической ветровой вибрации и пляски проводов болтовые соединения неизбежно ослабевают, требуя регулярной протяжки и контрольного замера моментов затяжки при каждом регламентном ТО. Наличие десятков щелей и нахлёстов между уголками и фасонками провоцирует ускоренную щелевую коррозию даже при нанесении антикоррозийного покрытия.
Многогранные опоры ЛЭП (СМО, ПМО, конические стойки): технология и характеристики
Стальные многогранные опоры (СМО, ПМО) представляют собой полые усеченные конические или пирамидальные стойки замкнутого сечения с 8, 12, 16 или 24 гранями. Изготовление регламентируется требованиями ГОСТ Р 58893-2020 и отраслевого стандарта СТО 56947007-29.240.55.199-2015 ПАО «Россети».
Технологический цикл производства:
- Высокоточный раскрой: Листовая низколегированная сталь повышенной прочности толщиной от 6 до 25 мм (марки 09Г2С категории 12/14 по ГОСТ 19281, S355NL, 10ХСНД) кроится на плазменных или лазерных комплексах с ЧПУ с формированием конических полуобечаек.
- Продольная гибка: Формирование многогранного профиля осуществляется на гидравлических гибочных прессах усилием от 2 000 до 3 200 тонн (длина рабочей балки до 12–14 метров) методом пошагового деформирования листа. Замкнутый контур с гранями формирует высокую геометрическую жесткость при минимальной толщине стенки.
- Автоматическая сварка: Стыковка кромок сваривается автоматической сваркой под флюсом с полным проваром корня шва. Сварные соединения подвергаются 100% ультразвуковому контролю (УЗК) согласно ГОСТ Р ИСО 17640-2016.
- Антикоррозионная защита: Секции целиком погружаются в ванны горячего цинкования по ГОСТ 9.307-2021. Толщина защитного слоя составляет не менее 100–140 мкм, обеспечивая безремонтный срок службы до 50 лет даже в агрессивных промышленных атмосферах (категории C4–C5 по ISO 12944).
Способы соединения монтажных секций: Стволы многогранных опор высотой 20–45 метров состоят из 2–4 секций длиной до 11,5 м (габарит стандартного полуприцепа). Сопряжение секций между собой выполняется двумя способами:
- Телескопический нахлёст (Slip-joint): Нижний конец верхней секции надевается на верхний конец нижней секции с конусностью 1:60 – 1:80. Запрессовка стыка производится гидравлическими стяжками с усилием от 15 до 30 тонн до проектной величины нахлёста (обычно 1,5 диаметра сечения в узле стыка). Это неразборное, абсолютно жесткое соединение без единого болта, исключающее эксплуатационный люфт.
- Фланцевое соединение: Секции оснащаются массивными кольцевыми фланцами из листовой стали толщиной 30–60 мм с ребрами жесткости и стягиваются высокопрочными преднапряженными болтами М27–М36. Фланцы применяются в узлах сопряжения ствола с траверсами и анкерным закладным кольцом фундамента.
Специфика класса 500 кВ: решётчатые порталы vs многогранные опоры
Напряжение 500 кВ накладывает предельные требования к механической прочности конструкций: фазы расщеплены на 3–5 проводов сечением от 300 до 500 мм² (например, 3 × АС 400/51 или 4 × АС 500/64), тяжение по фазе достигает 120–180 кН, а нормативный изоляционный воздушный промежуток превышает 4,5 метра.
Традиционные решётчатые опоры 500 кВ:
- Башенные свободностоящие (типа Р1, Р2, У1): Металлоемкость одной анкерной опоры достигает 25–45 тонн. Площадь застройки составляет от 100 м² до 200 м². Требуют мощных раздельных фундаментов из 4 массивных подножников с плитой 3,5 × 3,5 м или кустов из 12–16 забивных свай.
- Портальные на оттяжках (типа ПБ, ПО): За счет оттяжек металлоемкость ствола снижена до 9–14 тонн, но габарит по земле колоссален — полоса отвода для размещения анкерных плит оттяжек составляет 40–50 метров в ширину, что делает их неприменимыми в лесных массивах первой категории и сельскохозяйственных угодьях.
Многогранные опоры 500 кВ (серия 2МП500, МП500):
- Разновидности: Для линий 500 кВ разработаны одностоечные свободностоящие опоры и двухцепные конфигурации (например, промежуточная двухцепная многогранная опора 2МП500-1В и её модификации).
- Конструктив: Ствол собирается из 4–5 секций толщиной листа до 22–25 мм с диаметром комля от 1 800 до 2 400 мм. Для восприятия изгибающего момента в основании, превышающего 3 500–5 000 кН·м, комель оснащается усиленной фланцевой корзиной с 36–48 анкерными шпильками диаметром М42–М56.
- Где ММО 500 кВ безальтернативны:
- Заходы на ПС 500 кВ и РУ электростанций: В узких технических коридорах, где в створе шириной 60 метров требуется разместить параллельно 2–3 цепи 500 кВ. Решётчатые порталы с оттяжками туда физически не помещаются.
- Пересечения со сложной инфраструктурой: Автомагистрали М-11, М-12, железные дороги Транссиба, где требуется минимизировать риск падения элементов и обеспечить минимальный угол отклонения стойки.
- Лесные коридоры: Сокращение ширины просеки с 70 до 40 метров экономит десятки миллионов рублей на вырубке и компенсационной высадке лесного фонда.
Аэродинамика и ветровые нагрузки: сравнение коэффициентов Cx
Ветровая нагрузка на тело опоры — один из ведущих силовых факторов, формирующих опрокидывающий момент на фундамент. Величина ветрового давления рассчитывается по формуле п. 2.5.44 ПУЭ-7 и СП 20.13330.2016:
Где W — нормативная ветровая нагрузка (кН), Cx — аэродинамический коэффициент сопротивления, q — нормативный скоростной напор ветра конкретного ветрового района (от I до VII по ПУЭ), A — площадь проекции конструкции на плоскость, перпендикулярную потоку (м²), k(z) — коэффициент нарастания ветрового давления по высоте z.
Физика обтекания потоком:
- Решётчатая опора (Cx = 2,0 – 2,8): Ствол состоит из пространственной решётки уголков с острыми гранями. Наветренная грань генерирует мощные вихревые шнуры, которые срываются и обдувают подветренную грань, создавая эффект вторичного аэродинамического торможения. Суммарный коэффициент сопротивления решётчатой фермы в 3 раза превосходит сплошностенчатые тела. В зимний период при отложении гололёда (стенка льда 15–35 мм) внутреннее пространство между уголками «запечатывается» льдом, превращая решётку в сплошной парус с катастрофическим ростом ветрового момента.
- Многогранная опора (Cx = 0,6 – 0,8): Обладает гидродинамически гладкой внешней поверхностью. За счет граней (особенно 12–16-гранных систем) срыв пограничного слоя потока ламинаризируется, снижая лобовое сопротивление до величин, близких к круглому цилиндру. Гололёд на гладкой стенке оседает симметрично и не изменяет резко аэродинамический профиль.
Результирующая ветровая нагрузка на ствол ММО в 2,5–3,8 раза ниже, чем на ствол решётчатой опоры равной высоты. Это кардинально снижает горизонтальную перерезывающую силу и опрокидывающий момент в комлевом сечении.
Сравнительный инженерно-экономический анализ
В таблице сопоставлены ключевые проектные, логистические и строительные параметры для промежуточной двухцепной опоры класса 110–220 кВ:
| Параметр сравнения | Решётчатая опора (РМ) | Многогранная опора (СМО/ПМО) | Инженерный выигрыш |
|---|---|---|---|
| Аэродинамический коэффициент Cx | 2,0 – 2,8 | 0,65 – 0,8 | Снижение ветрового напора на стойку на 60–70% |
| Масса металла на опору | 5,5 – 7,5 т | 4,2 – 6,0 т | Экономия металлоемкости на 15–22% |
| Стоимость 1 т металлоконструкций | Ниже на 15–25% (сортовой прокат) | Выше на 15–25% (гибка, спецсталь) | Паритет по чистой стоимости конструкций |
| Комплектность поставки | 200–800 уголков + 1000+ болтов | 2–4 готовые секции + траверсы | Исключен риск пересортицы и недовоза метизов |
| Транспортная логистика | 2–3 рейса длинномера (россыпь) | 1 рейс длинномера (секции «матрешкой») | Снижение транспортных расходов в 2 раза |
| Площадка укрупнительной сборки | Требуется склад 20 × 30 м на пикете | Не требуется (сборка «с колес») | Экономия на подготовке стройплощадки в тайге/болоте |
| Время монтажа опоры (бригада) | 12 – 24 часа | 1,5 – 3,5 часа | Ускорение темпов СМР в 4–6 раз |
| Требования к грузоподъемной технике | Автокран 16–25 т со стрелой 28–35 м | Автокран 32–50 т (вес секции до 3–5 т) | Для ММО требуется кран большей грузоподъемности |
| Пятно застройки фундамента | 16 – 36 м² (4 подножника) | 1,8 – 3,5 м² (1 свая / фланец) | Сокращение площади фундамента в 8–10 раз |
| Отвод земли (ПП РФ № 160) | Постоянный: 60–120 м² | Постоянный: 20–35 м² | Сокращение затрат на выкуп/аренду земли в 2,5–3 раза |
| Трудоемкость ТО при эксплуатации | Ежегодная протяжка сотен болтов | Осмотр фланца фундамента (16–24 гайки) | Снижение OPEX на техническое обслуживание на 45% |
| Срок службы до первого КР | 25–30 лет | 40–50 лет (горячий цинк 120 мкм) | Увеличение межремонтного интервала в 1,5 раза |
Критерии выбора типа опор для проектировщика
Выбор конкретного типа опоры не может базироваться исключительно на стоимости тонны металла. Проектировщик обязан рассчитывать полную совокупную стоимость владения (TCO — Total Cost of Ownership), включающую CAPEX (закупка, логистика, подготовка площадок, СМР, землеотвод) и OPEX (плановое обслуживание, протяжка болтов, антикоррозийная подкраска).
1. Когда оптимальны многогранные опоры (СМО/ПМО):
- Городская среда и пригородные зоны: В условиях плотной застройки полоса отвода земли под ВЛ стоит миллионы рублей за гектар. Компактное основание ММО позволяет прокладывать линии по узким разделительным полосам автомагистралей, вдоль железных дорог и в промзонах без сноса строений.
- Сложные грунты и болота (II–III тип): Монтаж одного трубчатого свайного фундамента диаметром 1 020–1 420 мм методом вибропогружения занимает 2–3 часа. Установка 4 подножников под решётчатую опору требует масштабной выемки грунта, водоотлива, песчано-гравийной подушки и массивного бетонирования.
- Сжатые директивные сроки строительства: При необходимости построить 50–100 км ВЛ за один сезон скорость возведения 3–4 многогранных опор в смену одной мехколонной делает проект реализуемым. Решётчатая опора монтируется не быстрее 1 штуки в 1,5–2 дня.
- Районы Крайнего Севера и бездорожья: Завоз секций ММО по зимникам обходится вдвое дешевле, а сборка на морозе −35 °C без необходимости закручивать тысячи ледяных болтов вручную исключает брак монтажа.
2. Когда экономически оправданы решётчатые опоры (РМ):
- Протяженные магистральные ВЛ 220–750 кВ в ненаселенной местности: На степных и равнинных участках с дешевым отводом земель и твердыми суглинистыми грунтами низкая отпускная цена сортового проката перевешивает затраты на сборку.
- Горные перевалы без подъездных путей для тяжелой техники: Пачки уголков решётчатой опоры можно доставить на пикет вьючным транспортом, легкими вездеходами или вертолетом Ми-8 на внешней подвеске с последующей ручной полиспастной сборкой методом падающей стрелы. Секцию ММО весом 4–6 тонн без тяжелого автокрана смонтировать невозможно.
3. Гибридный подход к проектированию трассы: Современный стандарт проектирования ВЛ 110–220 кВ строится на гибридной концепции: в качестве анкерно-угловых опор на углах поворота трассы применяются жесткие решётчатые конструкции (типа У110-2), а на длинных прямых участках (до 80–85% трассы) устанавливаются компактные промежуточные многогранные опоры ПМО. Такой симбиоз оптимизирует смету и обеспечивает максимальную устойчивость линии к продольным аварийным тяжениям.
Наш сортамент решётчатых и многогранных опор на заводе «Энерго-1»
Завод металлоконструкций ООО «Энерго-1» проектирует и производит весь типоряд опор воздушных линий электропередачи напряжением 0,4–500 кВ:
- Решётчатые опоры ВЛ 35–500 кВ: Все типовые серии (1У110, П110, У35, У220, П220, Р1, Р2, 2МП500, переходы ПА1М). Контрольная заводская сборка узлов, комплектация оцинкованным крепежом класса 5.8/8.8, термодиффузионное или горячее цинкование по ГОСТ 9.307-2021.
- Многогранные опоры ВЛ 35–220 кВ (СМО, ПМО): Одноцепные и двухцепные промежуточные и анкерно-угловые стойки конического и граненого сечения. Изготовление из стали 09Г2С с проваркой автоматической дуговой сваркой и телескопическими или фланцевыми стыками.
- Многогранные опоры 500 кВ: Индивидуальное проектирование и расчет КМД под тяжелые ветровые районы и расщепленные фазы.
- Собственный инжиниринговый центр: Расчет нагрузок и сочетаний по СП 20.13330.2016, адаптация КМД под требования заказчика за 24–48 часов, выдача готового ТКП с логистической схемой.
Часто задаваемые вопросы (FAQ)
Чем отличается решётчатая опора от многогранной?
Решётчатая опора собирается из сотен отдельных стальных уголков на болтах и образует широкую пространственную ферму с базой фундамента до 5–12 м. Многогранная опора (СМО/ПМО) представляет собой полую коническую трубу из гнутого листового проката с 8–24 гранями. Многогранная опора монтируется в 4–6 раз быстрее, требует в 3 раза меньше площади отвода земли и обладает в 3 раза меньшим аэродинамическим сопротивлением ветру (Cx = 0,7 против 2,2 у решётки).
Какие бывают разновидности опор 500 кВ и применяются ли там многогранные конструкции?
На линиях 500 кВ применяются решётчатые башенные опоры (Р1, Р2, У1), решётчатые порталы на оттяжках (ПБ, ПО) и современные многогранные опоры (например, двухцепная серия 2МП500-1В). Многогранные опоры 500 кВ незаменимы в стесненных коридорах при заходах на подстанции, параллельном следовании нескольких цепей и при прохождении лесных массивов, где сокращение ширины просеки снижает вырубку леса на 30–40%.
Что такое опоры СМО и каковы их технические характеристики?
СМО — это стальные многогранные опоры. Они изготавливаются из листовой конструкционной стали 09Г2С толщиной 6–20 мм методом продольной гибки на многотонных прессах. Характеризуются высотой от 15 до 45 метров, диаметром основания от 600 до 2 200 мм, безремонтным сроком службы свыше 50 лет (при горячем цинковании) и возможностью телескопического или фланцевого сопряжения секций.
Каковы типовые размеры решётчатых опор и площадь отчуждения земли?
Для ВЛ 110 кВ база решётчатой опоры составляет 2,5×2,5 – 4,8×4,8 м (пятно фундамента 10–23 м²), для 220 кВ — 6,0×6,0 – 8,0×8,0 м (до 64 м²), для 500 кВ — 10×10 – 14×14 м (до 196 м²). Постоянный отвод земли по Постановлению Правительства РФ № 160 для решётчатой опоры 110–220 кВ составляет от 60 до 150 м², тогда как под многогранную опору требуется всего 15–30 м².
Почему при строительстве ВЛ часто выбирают гибридную схему?
Гибридная схема объединяет сильные стороны обоих типов опор: анкерно-угловые узлы выполняются из проверенных жестких решётчатых опор (У110, У220), обладающих максимальной устойчивостью к аварийным тяжениям, а рядовые пролёты (80% трассы) строятся на промежуточных многогранных опорах (ПМО), что экономит время строительно-монтажных работ, сокращает ширину просеки и удешевляет свайные фундаменты.
