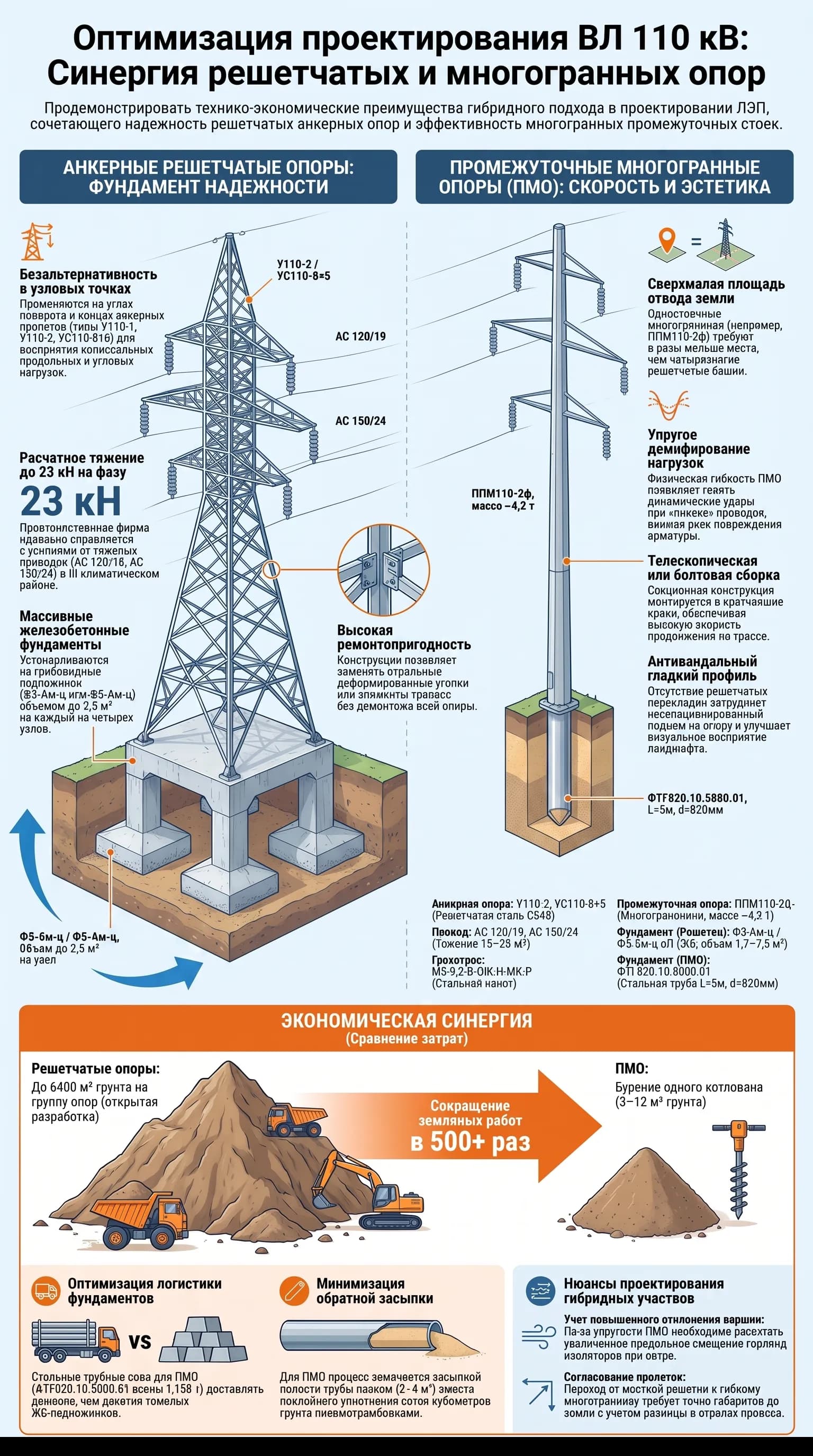

Проектирование высоковольтных линий электропередачи в условиях сложных грунтов, плотной застройки и жёстких бюджетных ограничений требует отказа от шаблонных инженерных решений. Максимальная технико-экономическая эффективность достигается за счёт гибридного подхода — применения решётчатых анкерно-угловых опор совместно с промежуточными многогранными стойками.
Анкерные решётчатые опоры как фундамент надёжности
На углах поворота трассы, сложных переходах через инженерные сооружения и по концам анкерных пролётов решётчатая классика — тяжёлые опоры типов У110-1, У110-2, У110-2+5, УС110-8+5 — остаётся безальтернативной.
Их применение в качестве жёстких анкерных точек обусловлено рядом факторов.
Восприятие значительных нагрузок. Пространственная ферма идеально справляется с усилиями от натяжения фазных проводов (например, АС 120/19 или АС 150/24) и грозозащитных тросов (марки МЗ-9,2-В-ОЖ-Н-МК-Р) при ветровых и гололёдных воздействиях, характерных для III климатического района. Расчётные тяжения здесь могут достигать 15–23 кН на фазу.
Надёжность и предсказуемость. Геометрия работы решётчатой металлоконструкции изучена исчерпывающе. Она крепится на массивные сборные железобетонные грибовидные подножники (типа Ф3-Ам-ц или Ф5-Ам-ц, объёмом 1,7–2,5 м³ на каждый из четырёх узлов), которые с надёжным запасом удерживают опору от вырывающих и сжимающих сил.
Ремонтопригодность. При локальных деформациях решётки — например, уголка ствола или траверсы — возможна замена отдельных элементов без полного демонтажа стойки.
Промежуточные многогранные опоры (ПМО) на прямых участках трассы
Если на анкерах важна абсолютная жёсткость, то на прямых участках приоритет смещается в сторону скорости монтажа и минимизации площади отвода земли. Использование ПМО (таких как ППМ110-2ф массой около 4,2 т) в качестве промежуточных решает эти задачи.
Малая площадь отвода земли. Для установки многогранника требуется участок в разы меньшей площади, чем для классической четырёхногой «решётки».
Упругость конструкции. В отличие от жёстких ферм, ПМО обладают физической гибкостью. При интенсивных гололёдно-ветровых нагрузках стойка демпфирует динамические удары — например, при пляске проводов, — снижая пиковые напряжения в арматуре и гирляндах изоляторов.
Высокая скорость сборки. Монтаж многогранника из нескольких секций выполняется на месте в кратчайшие сроки посредством болтовых стяжек или телескопического стыка.
Эстетика и антивандальность. Гладкий профиль без лестничных перекладин затрудняет несанкционированный подъём на опору и визуально разгружает ландшафт.
Экономическая и логистическая синергия в проекте
Комбинация «анкерная решётка + промежуточный многогранник» позволяет ГИПу и заказчику радикально оптимизировать смету. Основной экономический эффект сосредоточен в нулевом цикле.
| Параметр | Анкерная решётчатая опора | Промежуточная ПМО |
|---|---|---|
| Объём котлована | до 1 600 м³ на группу опор | 3–12 м³ на стойку (бурение ∅1 м, h=4,4 м) |
| Тип фундамента | Ж/б подножник Ф3-Ам-ц, объём 1,7–2,5 м³ × 4 узла | Стальная труба ФТГ820.10.5000.01, масса 1,155 т |
| Обратная засыпка | Сотни м³ с послойным уплотнением пневмотрамбовками | 2–4 м³ ПГС + засыпка трубы песком |
| Транспортировка | Тяжеловесные ж/б подножники и ригели | Лёгкие секции — один рейс длинномера |
Объёмы земляных работ. Установка классической анкерно-угловой опоры требует открытой экскаваторной разработки котлованов. На группу опор объём выемки грунта достигает тысяч кубометров (в масштабных проектах — свыше 5 200–6 400 м³). Перевод прямых участков на ПМО сводит земляные работы к минимуму: бурение одного котлована диаметром 1 м на глубину до 4,4 м извлекает всего 3–12 м³ грунта.
Стоимость фундаментов и логистика. Фундаменты под ПМО — это узкие стальные трубы (например, ФТГ820.10.5000.01 длиной 5 м и массой 1,155 т). Доставка таких свай на пикеты в разы дешевле и технологичнее, чем транспортировка тяжеловесных железобетонных подножников Ф3-Ам-ц и ригелей к ним.
Минимизация обратной засыпки. Для решётчатых опор требуется масштабная засыпка пазух котлованов с тщательным послойным уплотнением пневмотрамбовками. Для ПМО этот процесс заменяется быстрой засыпкой полости трубного фундамента песком и уплотнением узких наружных пазух ПГС в объёмах около 2–4 м³.
Нюансы проектирования и сопряжения
Переход в одном анкерном участке от жёсткой решётчатой к упругой многогранной опоре требует от инженера тщательных расчётов.
Согласование ветровых и весовых пролётов. Упругость ПМО приводит к тому, что под ветровым напором вершина опоры отклоняется сильнее, чем у решётчатой стойки. При расчётах габаритов до земли необходимо учитывать увеличенное продольное смещение гирлянд подвесных изоляторов.
Стрела провеса и тяжения. При выдаче монтажных таблиц (как правило, от −50 °С до +40 °С) необходимо точно верифицировать тяжения на переходных пролётах. Из-за разной жёсткости опор следует убедиться, что при неравномерном сбросе гололёда или шквальном ветре стрела провеса останется в пределах допустимых габаритов.
Подбор гасителей вибрации. Установка демпферов (например, ГВ-1,6-11-400-16/20 на провода и ГВ-3322-02М на грозотрос) должна учитывать не только длину ветрового пролёта, но и различную способность смежных опор — решётчатой и многогранной — поглощать высокочастотные колебания провода.
Ключевые риски и способы их митигации
| Риск | Причина | Решение |
|---|---|---|
| Несоответствие жёсткости в анкерном пролёте | Разная поперечная упругость опор на стыке решётки и ПМО | Расчёт допустимого отклонения вершины ПМО при нормативной ветровой нагрузке |
| Превышение стрелы провеса при аварийном гололёде | Неравномерный сброс ледяной нагрузки при переходных пролётах | Проверка монтажных таблиц во всём диапазоне температур с запасом по пролёту |
| Резонансные колебания провода | Различие в поглощающей способности смежных опор | Расчёт частоты и установка дополнительных гасителей ГВ вблизи стыковых опор |
ЗАКЛЮЧЕНИЕ
Интеграция гибридной схемы «анкерная решётка + промежуточный многогранник» — показатель высокого инженерного прагматизма. Металлические решётчатые опоры берут на себя функцию жёстких узлов, обеспечивая абсолютную механическую стойкость ВЛ на сложных углах и переходах. Одновременное использование ПМО на прямолинейных участках трассы радикально снижает потребность в землеотводе, сводит к минимуму объёмы извлекаемого грунта и кратно ускоряет монтаж. Подобная проектная синергия обеспечивает заказчику оптимальный технико-экономический баланс между долговечностью энергетического актива и скоростью возврата инвестиций.
