АННОТАЦИЯ
В статье представлен анализ нормативных требований ПУЭ-7 по проектированию и сооружению ВЛ в населенной местности. Рассмотрены вопросы трассировки, механики узлов крепления и обеспечения безопасных габаритов до зданий и сооружений.
1. Планирование и трассировка
К населенной местности относятся земли городов, поселков и пригородные зоны. Прохождение ВЛ здесь подчиняется строгим нормам: линии 110 кВ и выше должны выноситься за пределы жилой застройки.
Допускается расположение проводов над проезжей частью улиц. Базовое расстояние от основания опоры до бортового камня должно составлять не менее 2,0 м. Для защиты от наездов транспорта требуется установка специализированных ограждений.
2. Механика узлов крепления
Населенная местность диктует повышенные требования к надежности. На промежуточных опорах со штыревой изоляцией обязательно двойное крепление проводов. Для подвесных изоляторов применяются исключительно глухие поддерживающие зажимы.
Для ВЛЗ (защищенные провода) крепление на штыревых изоляторах должно быть усиленным, с применением спиральных вязок с полимерным покрытием.

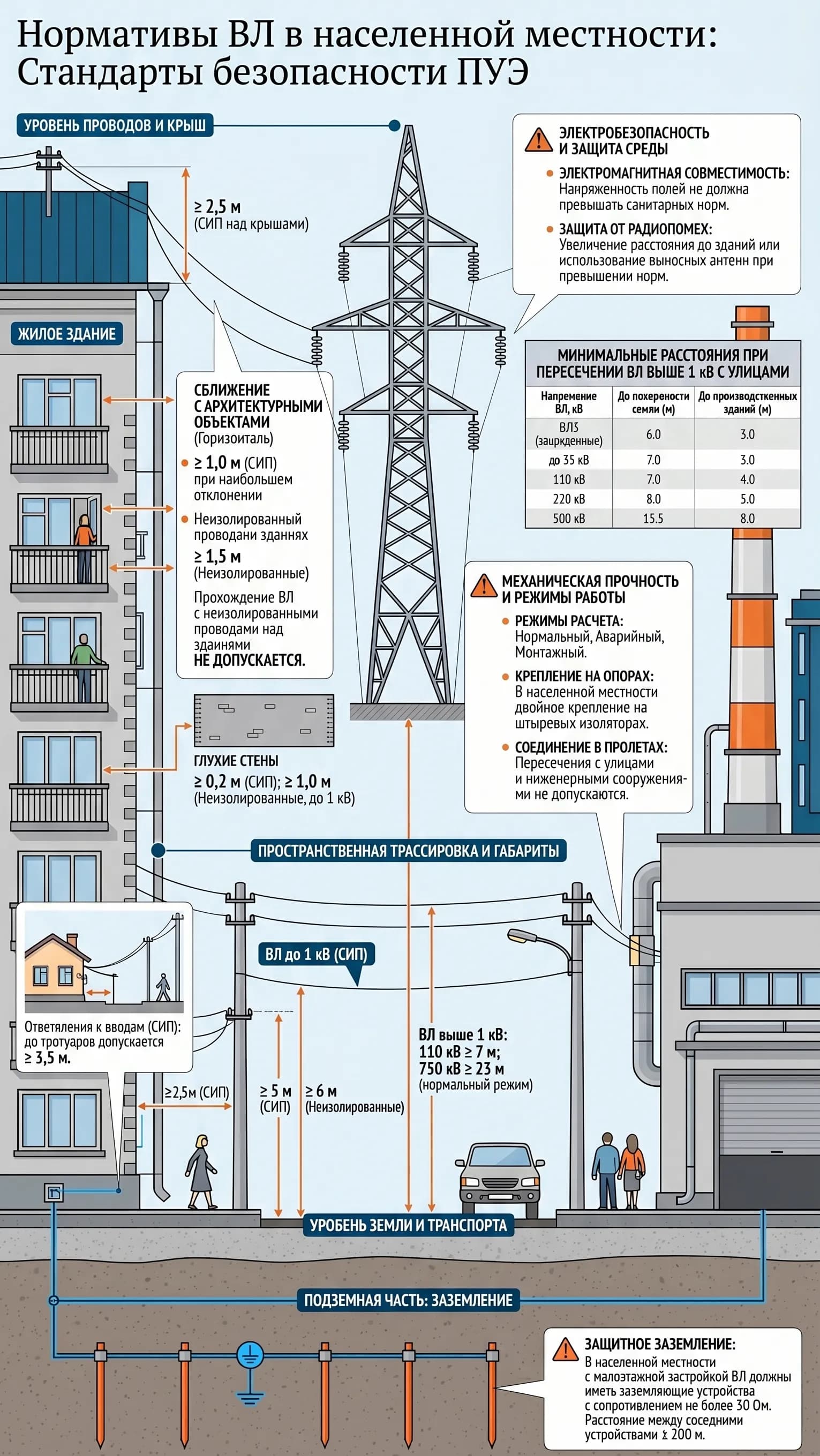

3. Вертикальные габариты
Габариты до земли рассчитываются при максимальной стреле провеса (высшая температура или гололед). В нормальном режиме наименьшее расстояние составляет: 6 м для ВЛЗ и 7 м для ВЛ до 110 кВ. Для линий 220 кВ габарит увеличивается до 8 м, для 500 кВ — до 15,5 м.
Аварийный режим: при обрыве провода в смежном пролете (для сечений менее 185 мм²), вертикальный габарит должен оставаться не менее 5.0 м для ВЛ до 35 кВ и 6.0 м для ВЛ 500 кВ.
4. Здания и сооружения
Транзитное прохождение ВЛ над зданиями запрещено, кроме производственных объектов I-II степени огнестойкости. Горизонтальное расстояние от крайних проводов до зданий при максимальном отклонении должно быть не менее 2 м (до 20 кВ) и до 10 м (для 500-750 кВ).
Прохождение ВЛ по территориям стадионов, школ и детских садов категорически запрещено. Дистанция до границ участков жилых домов приравнивается к размеру охранных зон.
5. Электромагнитная совместимость
При превышении норм радиопомех горизонтальные дистанции увеличиваются до 100 м (для ВЛ 330 кВ+). Сближение с телецентрами ограничено радиусом 400–1000 м в зависимости от напряжения линии.
ИТОГИ АНАЛИЗА
Проектирование ВЛ в населенной местности требует строгого соблюдения ПУЭ-7. Использование многогранных опор позволяет минимизировать пятно застройки и обеспечить требуемые габариты безопасности даже в условиях дефицита земли.
