АННОТАЦИЯ
В статье представлен глубокий структурно-нормативный анализ проектирования распределительных воздушных линий электропередачи (ВЛ) напряжением 0,4–10 кВ в пределах селитебных территорий. Рассмотрены жесткие топологические ограничения, накладываемые ПУЭ-7 на изоляционные габариты, механику узлов крепления и прохождение трасс вблизи гражданской инфраструктуры.
1. Топологическое планирование
Согласно градостроительным нормам и ПУЭ-7, магистральные ВЛ 110 кВ и выше подлежат выносу за пределы селитебных территорий. Основу распределительной сети города составляют линии 0,4–10 кВ. Ветровое давление рассчитывается с учетом типов местности В (городские препятствия) и С (высотная застройка).
При трассировке вдоль улиц допускается расположение проводов над проезжей частью. Фундаментальным требованием является защита опор от динамических ударов транспорта с помощью отбойных тумб.
2. Изоляционные габариты (до 1 кВ)
Обеспечение безопасности базируется на жестком контроле стрел провеса при максимальных температурах.
| Параметр | ВЛИ (СИП) | ВЛ (неизолированные) |
|---|---|---|
| До земли / проезжей части | 5,0 м | 6,0 м |
| Ответвления к вводам | 2,5 м | — |
| Тротуары (непроезжая часть) | 3,5 м | — |
| До балконов и окон (гориз.) | 1,0 м | 1,5 м |
| До глухих фасадов | 0,2 м | 1,0 м |
| Над крышами зданий | 2,5 м | Запрещено |
3. Сети среднего напряжения 6–10 кВ
Для сетей 6–10 кВ нормативы зависят от режима работы линии и типа используемого провода.
| Условие | ВЛЗ (защищенные) | ВЛ (неизолированные) |
|---|---|---|
| Нормальный режим (до земли) | 6,0 м | 7,0 м |
| Аварийный режим (обрыв провода) | 5,0 м | 5,5 м |
| До зданий (горизонтально) | 2,0 м | 2,0 м |
| До бортового камня дороги | 2,0 м | 2,0 м |
4. Механика и узлы крепления
В населенной местности применяются бескомпромиссные решения по надежности:
- Штыревая изоляция: исключительно двойное крепление неизолированных проводов.
- Подвесные изоляторы: применение только глухих поддерживающих зажимов.
- ВЛЗ 6–10 кВ: усиленное крепление со спиральными вязками и полимерным покрытием.
5. Прохождение по зеленым насаждениям
При интеграции ВЛ в ландшафтную архитектуру (парки, аллеи) действуют следующие нормы:
| Тип линии | Габарит / Ширина просеки |
|---|---|
| СИП (до 1 кВ) | 0,3 м до крон деревьев |
| ВЛЗ (6–20 кВ) | Расстояние между проводами + 2,5 м |
| ВЛ (неизол. до 1 кВ) | 1,0 м до растительности |
| ВЛ (неизол. 6–10 кВ) | 3,0 м по горизонтали |

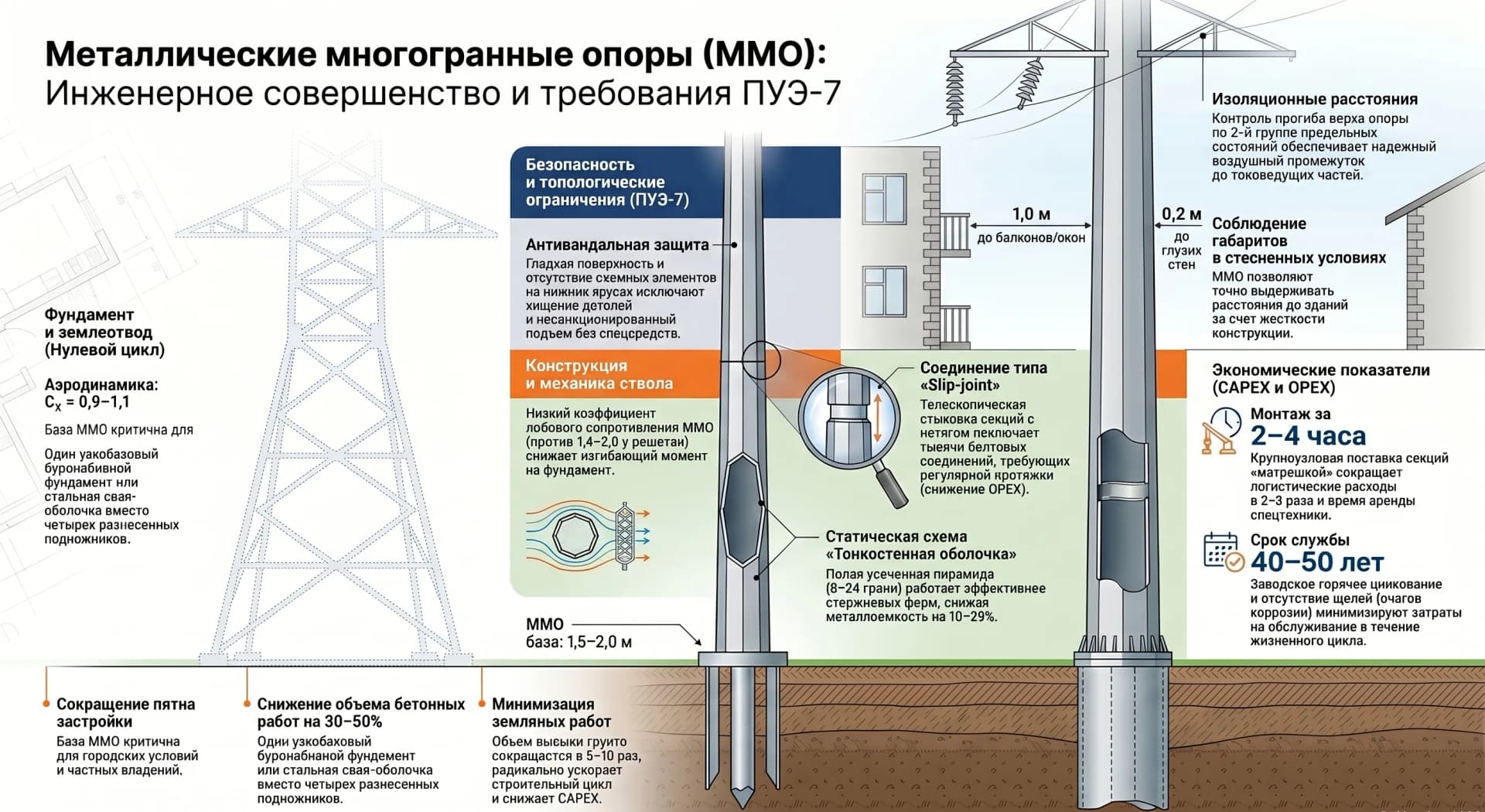

6. Применение многогранных опор (ММО)
Внедрение ММО кардинально решает проблемы топологического дефицита и эстетики городских пространств.
| Преимущество | Техническое описание |
|---|---|
| Минимизация земли | Узкобазовый фундамент с фланцевым сопряжением |
| Аэродинамика | Cx = 0,9–1,1 (снижение моментов в основании) |
| Монтаж | Телескопический стык «Slip-joint», сборка за 2-3 часа |
| Безопасность | Гладкий ствол без съемных деталей (вандалостойкость) |
| Эстетика | Лаконичный дизайн, совмещение с уличным освещением |
ТЕХНИЧЕСКИЕ ВЫВОДЫ
Проектирование ВЛ 0,4–10 кВ в городе — это задача параметрической оптимизации. Переход к металлическим многогранным опорам (ММО) и изолированным проводам (СИП/ВЛЗ) является единственным путем эволюции городских сетей. Синергия узкобазовых фундаментов и компактности проводов радикально сокращает ширину охранных зон, минимизирует вырубку насаждений и формирует современный вандалоустойчивый облик энергосистемы.
