АННОТАЦИЯ
Расстояние между опорами ЛЭП (длина промежуточного и анкерного пролета) - фундаментальный расчетный параметр при проектировании воздушных линий электропередачи напряжением от 0.4 до 500 кВ. Превышение допустимой длины пролета приводит к недопустимой стреле провеса, нарушению габаритов по ПУЭ-7, схлестыванию проводов при пляске и аварийному излому стоек. В материале приведены нормативные таблицы шага опор 0.4-500 кВ, формулы механического расчета стрелы провеса и габаритного пролета, а также сквозной расчетный пример для ВЛ 110 кВ.
Классификация пролетов ВЛ: промежуточный, анкерный, весовой и ветровой
В инженерной практике проектирования ВЛ по ПУЭ-7 и СП 276.1325800.2016 горизонтальное расстояние между опорами разделяется на четыре строго определенных типа:
- Рядовой (промежуточный) пролет - горизонтальное расстояние между двумя смежными промежуточными опорами внутри одного анкерного участка. Промежуточные опоры (типа П110, П220, ПМ-35) поддерживают провод в поддерживающих зажимах и воспринимают преимущественно вертикальные и ветровые нагрузки, не удерживая одностороннее тяжение оборванного провода.

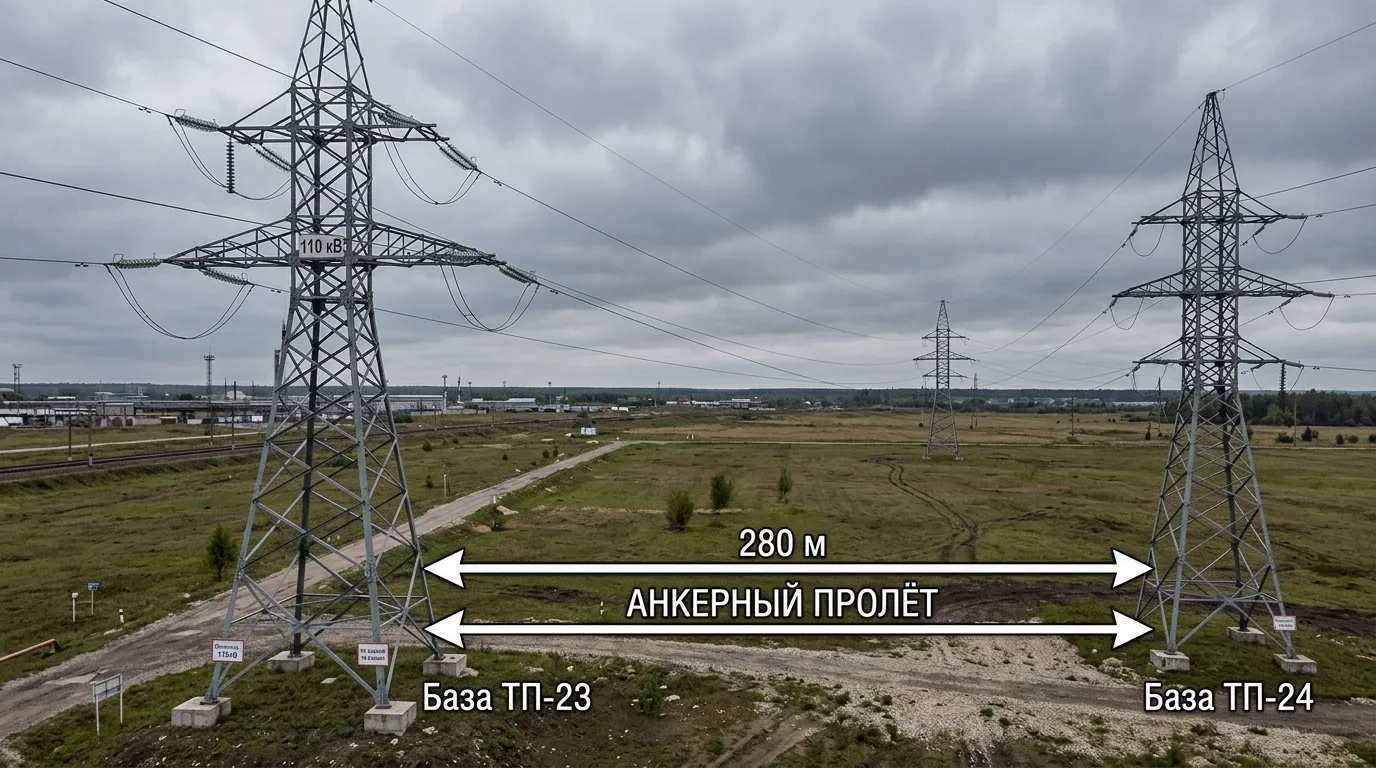

- Анкерный пролет (анкерный участок) - расстояние между двумя жесткими анкерными опорами (типа У, АУ, УМ), на которых провод зафиксирован в натяжных зажимах. Длина анкерного участка на ВЛ 110-500 кВ составляет от 1.5 до 8 км и объединяет группу из 5-25 промежуточных пролетов. При обрыве провода в рядовом пролете натяжение локализуется в пределах участка, предотвращая цепное разрушение всей линии.
- Ветровой пролет - полусумма длин двух пролетов, примыкающих к опоре. Используется для вычисления ветрового давления на провода и тросы, передаваемого на траверсы опоры.
- Весовой пролет - горизонтальное расстояние между низшими точками провеса провода в смежных пролетах. Определяет вертикальную нагрузку от веса провода и гололедной муфты на поддерживающую гирлянду изоляторов.
Нормативная база и ограничения
Расчет расстояний между опорами и габаритов регламентирован следующими нормативными актами:
- ПУЭ-7 (Правила устройства электроустановок, 7-е изд.) - главы 2.4 (ВЛ до 1 кВ) и 2.5 (ВЛ 35-750 кВ). Устанавливает минимальные вертикальные расстояния от проводов до земли, дорог и инженерных коммуникаций (таблица 2.5.17 ПУЭ-7).
- СП 20.13330.2016 «Нагрузки и воздействия» - методики сбора климатических нагрузок (ветер, гололед, температурные режимы).
- СП 16.13330.2017 «Стальные конструкции» - расчет несущей способности элементов опор из сталей С245, С345 и 09Г2С по ГОСТ 27772-2021.
- ГОСТ Р 58882-2020 - опоры металлические для ВЛ 35-750 кВ. Технические условия.
- ГОСТ 839-2019 - провода неизолированные для воздушных линий передач (марки АС, АСК, АСКС).
Нормативные расстояния между опорами ВЛ 0.4–500 кВ
ВЛ 0.4 кВ (низковольтные сети)
Нормативы регламентируются разделом 2.4 ПУЭ-7:
| Тип исполнения трассы | Нормативный пролет по ПУЭ-7 | Практический проектный шаг |
|---|---|---|
| В населенных пунктах (неизолированный провод А, АС) | не более 40 м | 30-35 м |
| Вне населенных пунктов (неизолированный провод) | не более 50 м | 40-45 м |
| Самонесущий изолированный провод (СИП-2, СИП-4) | до 75 м (по тяжению) | 35-50 м |
| Абонентское ответвление к зданию | не более 25 м | 12-20 м |
ВЛ 6–10 кВ (распределительные сети)
Напряжение 6-10 кВ выполняется на железобетонных стойках СВ105/СВ110 либо стальных многогранных опорах:
| Условия трассы | Типовой пролет | Ограничивающий фактор |
|---|---|---|
| Ровная местность, провод АС 50 - АС 95 | 80-120 м | Стрела провеса, габарит 6.0 м до земли |
| Лесные просеки, стесненные коридоры | 50-70 м | Ширина просеки, исключение падения деревьев |
| Пересечение автодорог I-III категорий | сокращение на 15-25% | Усиленная изоляция, габарит 7.0 м |
| Переходы через водные преграды | 150-250 м (по расчету) | Переходные металлические опоры |
ВЛ 35 кВ (магистральные распределительные линии)
Для линий 35 кВ применяются стальные решетчатые опоры серии 3.407.2-170 (П35-1, У35-1) и многогранные опоры серии ПМ-35:
| Тип опоры и марка | Расчетный пролет (I-II ветровой) | Расчетный пролет (III-IV ветровой) | Анкерный участок |
|---|---|---|---|
| Решетчатая опора П35-1 | 160-190 м | 130-150 м | 2.0-3.0 км |
| Решетчатая опора 2П35-2 (двухцепная) | 150-180 м | 120-140 м | 2.0-2.5 км |
| Многогранная опора ПМ-35-1 / ПМ-35-4 | 180-220 м | 150-175 м | 2.5-3.5 км |
| Анкерно-угловая опора У35-1 / УМ35 | 120-160 м | 100-130 м | Концевая / угловая точка |
Каталог металлоконструкций и узлов представлен в разделе Опоры ЛЭП 35 кВ.
ВЛ 110 кВ (базовая распределительная сеть)
ВЛ 110 кВ - наиболее массовый класс металлических конструкций:
| Конструктивная схема опоры | Габаритный пролет (I-II район) | Габаритный пролет (III-IV район) | Предельный анкерный участок |
|---|---|---|---|
| Решетчатая 1П110-1 (одноцепная, 3.407.2-170) | 220-270 м | 180-220 м | 3.0-5.0 км |
| Решетчатая 2П110-1 (двухцепная) | 200-240 м | 160-200 м | 3.0-4.0 км |
| Многогранная стойка МП110-1 | 240-300 м | 200-250 м | 4.0-6.0 км |
| Анкерно-угловая У110-1 / У110-2 | 160-210 м | 130-170 м | Фиксация углов поворота |
| Специальные переходные башни (реки, ЖД) | 350-600 м (по расчету) | 250-450 м | Спецпроект |
Параметры и чертежи типоразмеров смотрите в разделе Опоры ЛЭП 110 кВ.
ВЛ 220–500 кВ (магистральные высоковольтные линии)
Магистральные ВЛ используют расщепленную фазу (2хАС для 330 кВ, 3хАС для 500 кВ) и стальные решетчатые опоры по типовым сериям 3.407.2-145 и 3.407.2-166:
| Класс напряжения | Марка типовой опоры | Типовой промежуточный пролет | Длина анкерного участка |
|---|---|---|---|
| 220 кВ | П220-1, П220-3, МП220 | 280-380 м | 5.0-7.0 км |
| 330 кВ | П330-1, П330-3 | 320-420 м | 6.0-8.0 км |
| 500 кВ | П500-1, ПБ5 (портальные с оттяжками) | 380-480 м | 8.0-12.0 км |
| Большие речные переходы 220-500 кВ | ПП220, ПП500 (высота 80-120 м) | 800-1500 м | Специальный расчет |
Подробные спецификации металлоконструкций приведены в разделах Опоры ЛЭП 220 кВ и Опоры ЛЭП 500 кВ.
Четыре расчетных фактора, ограничивающих расстояние между опорами
Максимальная длина пролета между смежными опорами ограничивается четырьмя фундаментальными критериями:
1. Вертикальный габарит до земли и инженерных сооружений
Согласно табл. 2.5.17 ПУЭ-7, наименьшее расстояние от проводов ВЛ до поверхности земли в ненаселенной местности составляет:
- ВЛ 35 кВ: не менее 6.0 м;
- ВЛ 110 кВ: не менее 6.0 м (в населенной - 7.0 м);
- ВЛ 220 кВ: не менее 7.0 м (в населенной - 8.0 м);
- ВЛ 500 кВ: не менее 8.0 м (в населенной - 11.0 м).
Стрела провеса провода приближенно пропорциональна квадрату длины пролета:
f ≈ (γ · l²) / (8 · σ)
Увеличение шага опор со 150 до 300 м (в 2 раза) приводит к росту стрелы провеса в 4 раза. Если высота точки подвеса провода на траверсе опоры не позволяет обеспечить габарит h_габ, пролет вынужденно сокращают либо применяют повышенные подставки под опору.
2. Климатические нагрузки по СП 20.13330.2016 и ПУЭ-7
Гололедные отложения на проводе (толщина стенки льда b_э от 10 мм в I районе до 35+ мм в VI-VII районах) многократно увеличивают погонную массу провода. Ветровой напор на обледенелый провод создает суммарную нагрузку, вызывающую недопустимое механическое напряжение в металле провода и опасность схлестывания фаз при ветровом отклонении гирлянд изоляторов.
3. Допустимое механическое напряжение в проводе
Согласно табл. 2.5.7 ПУЭ-7, напряжение в алюминиево-стальных проводах марки АС по ГОСТ 839-2019 не должно превышать:
- При наибольшей нагрузке (ветер + гололед): не более 45% от предела прочности на разрыв;
- При среднегодовой температуре (без ветра и гололеда): не более 25-30% от предела прочности;
- При минимальной температуре: не более 35-40% от предела прочности.
4. Несущая способность ствола опоры и фундаментов
Промежуточная опора воспринимает ветровое давление на провода с площади ветрового пролета l_w = (l₁ + l₂) / 2. При чрезмерном удалении смежных опор опрокидывающий момент от ветрового воздействия на ствол и провода превышает расчетный изгибающий момент, допустимый для стоек по СП 16.13330.2017, что требует либо утяжеления фундамента, либо уменьшения пролета.
Инженерный расчет габаритного пролета: формулы и пример
Механический расчет проводов выполняется на основании уравнения состояния провода, связывающего два термодинамических и нагрузочных режима (исходный режим «1» и расчетный режим «2»):
σ₂ − (l² · γ₂² · E) / (24 · σ₂²) = σ₁ − (l² · γ₁² · E) / (24 · σ₁²) − α · E · (t₂ − t₁)
где:
- σ — механическое напряжение в материале провода, МПа;
- γ — удельная механическая нагрузка на провод, 10⁻³ МПа/м;
- l — расчетный горизонтальный пролет, м;
- E — модуль упругости провода, МПа (E = 79 000 МПа для провода АС 120/19);
- α — коэффициент линейного температурного расширения, 1/°C (α = 19.2 · 10⁻⁶ 1/°C);
- t — температура окружающей среды, °C.
Практический расчетный пример: определение габаритного пролета ВЛ 110 кВ
Исходные данные проекта:
- Трасса: равнинная ненаселенная местность (минимальный габарит до земли по табл. 2.5.17 ПУЭ-7: h_габ = 6.0 м, с запасом принимаем 7.0 м).
- Опора: промежуточная металлическая П110-1 (серия 3.407.2-170). Высота подвеса нижнего провода h_п = 21.5 м. Длина поддерживающей гирлянды изоляторов λ = 1.8 м.
- Провод: сталеалюминиевый АС 120/19 по ГОСТ 839-2019 (сечение алюминия 118 мм², стали 19.2 мм², общий диаметр d = 15.2 мм, масса G = 471 кг/км, разрывное усилие T_разр = 41 500 Н).
- Климатический район: ветровой III (w₀ = 650 Па), гололедный III (b = 20 мм), расчетные температуры: t_max = +40°C, t_min = -40°C, t_гололед = -5°C.
Порядок расчета:
Шаг 1. Определение предельно допустимой стрелы провеса провода f_доп:
f_доп = h_п − λ − h_габ = 21.5 − 1.8 − 7.0 = 12.7 м
Шаг 2. Расчет удельных нагрузок на провод:
- Удельная нагрузка от собственного веса:
γ₁ = (g · G · 10⁻³) / S_общ = (9.81 · 471 · 10⁻³) / 137.2 = 33.7 · 10⁻³ МПа/м
- Допустимое напряжение в проводе при максимальной температуре +40°C (режим максимальной стрелы провеса) составляет σ_доп = 78 МПа.
Шаг 3. Определение максимального габаритного пролета l_габ: Из классической параболической формулы стрелы провеса провода:
f_доп = (γ₁ · l_габ²) / (8 · σ)
Выражаем длину пролета:
l_габ = √((8 · σ · f_доп) / γ₁) = √((8 · 78 · 12.7) / (33.7 · 10⁻³)) = √(235 157) ≈ 484.9 м
Шаг 4. Проверка по ветровому отклонению и условиям гололеда: При появлении гололедной стенки 20 мм удельная нагрузка возрастает до γ₃ = 118.5 · 10⁻³ МПа/м. При этом допустимый пролет по условию удержания расчетного изгибающего момента на стойку П110-1 и исключения опасного схлестывания проводов сокращается до 240–260 м.
Итог: для заданных климатических условий принимается проектный шаг промежуточных опор l = 250 м с длиной анкерного участка L_анк = 3.5 км.
Особые условия: пролеты на пересечениях и переходах
При прохождении трассы через инженерные коммуникации и естественные преграды шаг опор корректируется:
| Объект пересечения | Минимальный вертикальный габарит по ПУЭ-7 | Инженерное решение |
|---|---|---|
| Автодороги I-II категорий | 7.0-8.0 м над полотном дороги | Применение анкерных опор или промежуточных опор с двойным креплением провода |
| Электрифицированные железные дороги | не менее 7.5 м над головкой рельса | Переходные пролеты с жесткими анкерными опорами повышенной высоты |
| Судоходные водные преграды | не менее 2.0 м над наивысшим горизонтом паводка | Специальные переходные башни с расчетом пролета 500-1200 м |
| Пересечение с ВЛ низшего класса | не менее 3.0-5.0 м между проводами смежных линий | Ограничение длины пролета для исключения ветрового подхлестывания |
Для сложных переходов расчет выполняется в индивидуальном порядке в рамках раздела КМ/КМД. Подробный регламент разработки документации описан в статье Проектирование опор ЛЭП: разделы КМ и КМД, а процедура аудита расчетов - на странице Экспертиза ЛЭП и проектной документации.
Исходные данные для подбора опор и расчета расстановки по профилю
Чтобы инженеры завода «Энерго-1» выполнили расстановку опор по продольному профилю трассы и подготовили коммерческое предложение, требуются:
- Класс напряжения ВЛ, количество цепей и марка провода (сечение фазных проводов и тип грозотроса или ОКГТ);
- Климатические характеристики площадки по ПУЭ-7 и СП 20.13330 (толщина стенки гололеда в мм, ветровое давление в Па);
- Инженерно-геологический отчет и продольный профиль трассы с отметками рельефа и точками пересечения препятствий;
- Требования к типу металлоконструкций: стальные многогранные опоры (ММО) или решетчатые опоры;
- Класс антикоррозийного покрытия: защитное покрытие методом горячего цинкования по ГОСТ 9.307-2021 толщиной от 80 до 120 мкм.
