ИНЖЕНЕРНОЕ РЕЗЮМЕ
Высота опоры ЛЭП — это не просто строка в каталоге. Это результат трёх последовательных ограничений: нормативного вертикального габарита от провода до земли (устанавливается ПУЭ-7 в зависимости от класса напряжения и характера местности), высоты подвеса нижней фазы с учётом стрелы провеса и длины гирлянды изоляторов, а также конструктивной высоты самого ствола опоры.
Для ВЛ 0,4–10 кВ высота опор составляет 7,5–12,5 м над землёй. Для ВЛ 35–110 кВ — 18–36 м. Для ВЛ 220–750 кВ — 30–55 м и выше. Конкретные значения зависят от типа опоры, климатического района и пролёта.
Нормативная база: что регулирует высоту опор ЛЭП
Высота опор ЛЭП регулируется несколькими документами. Ключевые из них:
- ПУЭ-7, Глава 2.4 (ВЛ до 1 кВ) — таблицы минимальных габаритов от провода до земли, построек, дорог и коммуникаций.
- ПУЭ-7, Глава 2.5 (ВЛ выше 1 кВ до 750 кВ) — таблица 2.5.21 «Наименьшие расстояния от проводов ВЛ до поверхности земли и воды» и таблица 2.5.20 «Наименьшие расстояния от проводников до опоры».
- ГОСТ Р 58882-2020 — стальные многогранные опоры ВЛ 35–750 кВ, типоряд высот и расчётные нагрузки.
- СП 276.1325800.2016 — свод правил по проектированию ВЛ 110–750 кВ. Детализирует требования ПУЭ по габаритам и климатическим нагрузкам.
- Типовые проекты серий 3.407-85 и 3.407.2-152 — альбомы серийных железобетонных и металлических опор с паспортными высотами.
Принципиальное правило: ПУЭ нормирует расстояние от провода до земли, а не высоту опоры. Высота опоры — производная величина: её определяют в габаритном расчёте, складывая нормативный габарит + стрела провеса + длина гирлянды + конструктивный запас.
Нормативные вертикальные габариты от провода до земли (ПУЭ-7)
Таблица взята из ПУЭ-7, таблица 2.5.21 (ВЛ выше 1 кВ) и п. 2.4.55 (ВЛ до 1 кВ):
| Класс напряжения ВЛ | Населённая местность, м | Ненаселённая местность, м | Труднодоступная местность, м |
|---|---|---|---|
| До 1 кВ (ВЛ, неизолированный провод) | 6,0 | 5,0 | 4,0 |
| До 1 кВ (ВЛИ, самонесущий СИП) | 5,0 / 3,5* | 4,0 | 3,5 |
| 1–20 кВ (6, 10, 20 кВ) | 7,0 | 6,0 | 5,0 |
| 35 кВ | 7,0 | 6,0 | 5,0 |
| 110 кВ | 7,0 | 6,0 | 5,0 |
| 150 кВ | 7,5 | 6,5 | 5,5 |
| 220 кВ | 8,0 | 7,0 | 6,0 |
| 330 кВ | 8,5 | 7,5 | 6,5 |
| 500 кВ | 10,0 | 8,5 | 7,0 |
| 750 кВ | 13,0 | 10,5 | 8,5 |
* 3,5 м — над тротуарами и пешеходными зонами (п. 2.4.55 ПУЭ-7).
Источник: ПУЭ-7, таблица 2.5.21 и п. 2.4.55. Значения для труднодоступной местности применяются только при недоступности участка трассы для машин и механизмов.

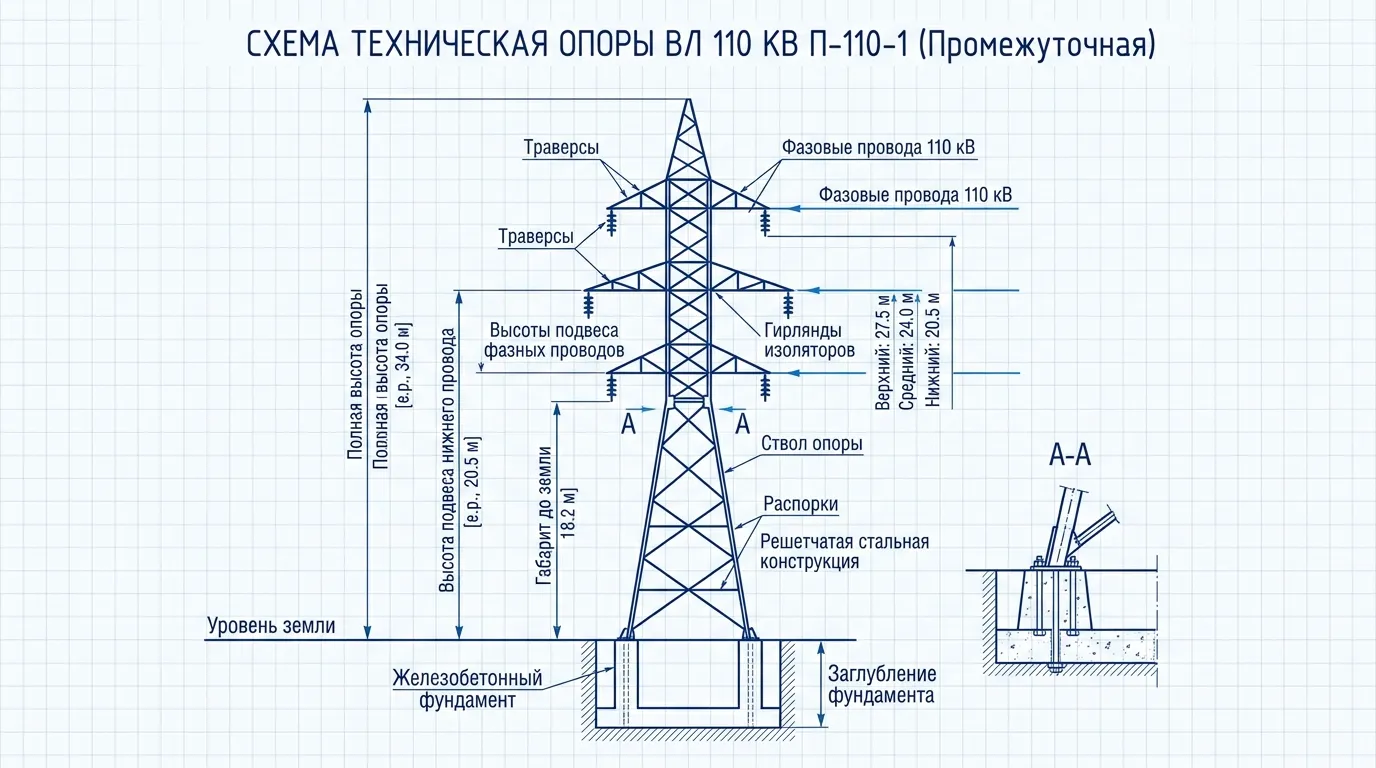

Как складывается полная высота опоры: формула
Полная высота опоры над землёй (H_опоры) определяется по следующей логике:
H_опоры = h_габ + f_провеса + l_изолятора + h_конструктив
Где:
- h_габ — нормативный вертикальный габарит от провода до земли (из ПУЭ, см. таблицу выше);
- f_провеса — расчётная стрела провеса нижнего провода в середине пролёта при наихудших климатических условиях (максимальная температура или гололёд с ветром);
- l_изолятора — длина гирлянды подвесных изоляторов нижней фазы (для 110 кВ — 1,4–1,8 м; для 220 кВ — 2,8–3,2 м; для 500 кВ — 5,0–6,0 м);
- h_конструктив — конструктивный запас (точка крепления траверсы выше точки подвеса гирлянды) — 0,3–0,5 м.
Пример расчёта для ВЛ 110 кВ (населённая местность, пролёт 220 м, провод АС-240/32):
h_габ = 7,0 м (ПУЭ-7, насел. местность)
f_провеса ≈ 6,5 м (при t = +40°C, пролёт 220 м, АС-240/32)
l_изолятора = 1,6 м (гирлянда ПС-120Е × 8 штук)
h_конструктив = 0,4 м
─────────────────────────────────────────────
H_подвеса нижней фазы = 7,0 + 6,5 + 1,6 + 0,4 = 15,5 м
Высота точки крепления нижней траверсы — 15,5 м над землёй. Затем к ней добавляется конструктивная высота опоры над траверсой (расстояние до верхней фазы и оголовка). Итоговая полная высота опоры типа П110 при пролёте 220 м составит 27–30 м.
Типовые высоты опор ЛЭП по классам напряжения
Данные взяты из типовых проектов серий 3.407-85 (ж/б опоры) и 3.407.2-152 (металлические опоры), а также ГОСТ Р 58882-2020 (многогранные стальные опоры):
| Класс напряжения | Тип опоры (пример) | Высота опоры над землёй, м | Полная длина ствола (с заглублением), м |
|---|---|---|---|
| 0,4 кВ | СВ95 (ж/б стойка) | 7,5–8,0 | 9,5 (заглубление 2,0 м) |
| 10 кВ | СВ105 / СВ110 (ж/б) | 8,2–8,8 | 10,5–11,0 |
| 10 кВ | Многогранная СМО-10 | 10,0–13,0 | 11,5–15,0 |
| 35 кВ | ПС35 (решётчатая) | 16–18 | 17–19 (с заделкой) |
| 110 кВ | П110 (промежуточная, решётч.) | 24–30 | 26–32 |
| 110 кВ | МП110 (многогранная, промеж.) | 22–28 | 24–30 |
| 110 кВ | У110 (анкерно-угловая) | 23–28 | 25–30 |
| 220 кВ | П220 (решётчатая) | 30–38 | 33–41 |
| 330 кВ | П330 (решётчатая) | 32–42 | 35–45 |
| 500 кВ | П500 / МП500 (промеж.) | 35–50 | 38–53 |
| 750 кВ | П750 (решётчатая) | 42–60 | 46–65 |
Источники: типовые проекты 3.407-85, 3.407.2-152, ГОСТ Р 58882-2020, каталоги ПАО «Россети», СТО 56947007-29.240.55.199-2015.
Особые случаи: пересечения с дорогами, реками и ЖД
При пересечениях ВЛ с транспортными и водными объектами ПУЭ-7 устанавливает повышенные габариты, что напрямую увеличивает высоту опор пересечения:
| Объект пересечения | Нормативный габарит, м | Норматив (ПУЭ-7) |
|---|---|---|
| Автомобильная дорога I–IV категории | 7,0 (до проезжей части) | п. 2.5.226 |
| Железная дорога (верх рельса) | 7,5–8,0 (в зависимости от кл. напр.) | п. 2.5.213 |
| Судоходные реки и водохранилища | По согласованию с речным регистром + запас | п. 2.5.216 |
| Несудоходные реки и водоёмы | 3,0 (при ВЛ до 1 кВ) / 5,0 (ВЛ 110 кВ) | п. 2.5.217 |
| Трамвайные и троллейбусные линии | По ПУЭ п. 2.5.222 | п. 2.5.222 |
| Воздушные линии связи и СЦБ | Не менее 1,25 × опорное напр. | п. 2.5.233 |
На переходных опорах для соблюдения этих габаритов высота может быть на 5–15 м выше, чем у рядовых опор той же ВЛ. Именно поэтому переходные опоры через реки и ЖД выглядят значительно крупнее остальных конструкций на трассе.
Влияние климатического района на расчётную высоту
Климатический район определяет стрелу провеса — а значит, и итоговую высоту точки подвеса.
- Гололёдный район. Чем тяжелее гололёд (районы IV–VII по ПУЭ-7), тем больше нагрузка на провод и тем больше стрела провеса при сочетании гололёда с ветром. Типовая стрела провеса для ВЛ 110 кВ в районе гололёда IV (стенка льда 20 мм) может составлять 7–9 м при пролёте 200 м, против 5–6 м в нормальном районе.
- Ветровой район. Максимальный ветер на проводе создаёт наибольшие горизонтальные нагрузки и дополнительную вертикальную составляющую при тяжении. В районах VI–VIII ветровой нагрузки высота опор может быть увеличена на 1–2 м по сравнению с типовыми альбомами.
- Температурный диапазон. Максимальная стрела провеса наступает либо при максимальной температуре воздуха (провод максимально провисает), либо при расчётном гололёде — в зависимости от марки провода и региона. Оба режима отрабатываются в габаритном расчёте.
Практический вывод: одна и та же опора типа П110 с паспортной высотой 27 м в I-м климатическом районе обеспечивает нужный габарит при пролёте 250 м, а в IV-м гололёдном районе — только при пролёте 180–200 м. Если шаг опор больше — нужна опора большей высоты или другой типоряд.
Влияние высоты опоры на конструктив: многогранные vs решётчатые
Выбор между многогранными (сварными коническими) и решётчатыми опорами влияет на доступный диапазон высот:
| Параметр | Решётчатые опоры | Многогранные (сварные конические) |
|---|---|---|
| Типовой диапазон высот | 18–65 м (серийные) | 15–55 м (серийные); до 70 м под заказ |
| Шаг типоряда по высоте | Унифицированные серии 3.407-85 | Плавно: +1–2 м за счёт секций |
| Доработка под нестандартную высоту | Трудоёмко: замена панелей пояса | Просто: добавить/убрать секцию ствола |
| Вес при одинаковой высоте (110 кВ) | Больше: Cx = 0,3–0,5 | Меньше: Cx = 0,8–1,3 (но аэродинамика лучше) |
| Транспортировка | Отдельные элементы, габарит небольшой | Секции длиной 10–12 м, требует спецтранспорта |
| Антикоррозийная защита | Горячая оцинковка отдельных элементов | Горячая оцинковка секций целиком по ГОСТ 9.307 |
Многогранные опоры удобнее, когда нужна нестандартная высота — например, +3 м от типовой для обеспечения габарита через насыпь дороги. Добавляется одна промежуточная секция без переработки всего проекта.
Что указать при запросе опоры по высоте
Если вы запрашиваете опоры для конкретного проекта и знаете требуемую высоту над землёй, поставщику нужны:
- Класс напряжения ВЛ и количество цепей (одно- / двухцепная)
- Требуемая высота точки подвеса нижней фазы над землёй (или нормативный габарит + расчётная стрела провеса)
- Расчётный пролёт (средний и максимальный)
- Климатический район по ветру и гололёду (или регион для подбора по карте ПУЭ)
- Угол поворота трассы (для угловых и анкерно-угловых опор)
- Тип фундамента (стаканный, свайный, подножники) — влияет на длину ствола
- Требования к покрытию (горячее цинкование — стандарт по ГОСТ 9.307)
