Многогранные опоры ВЛ: конструкция, выбор исполнения и расчёт цены

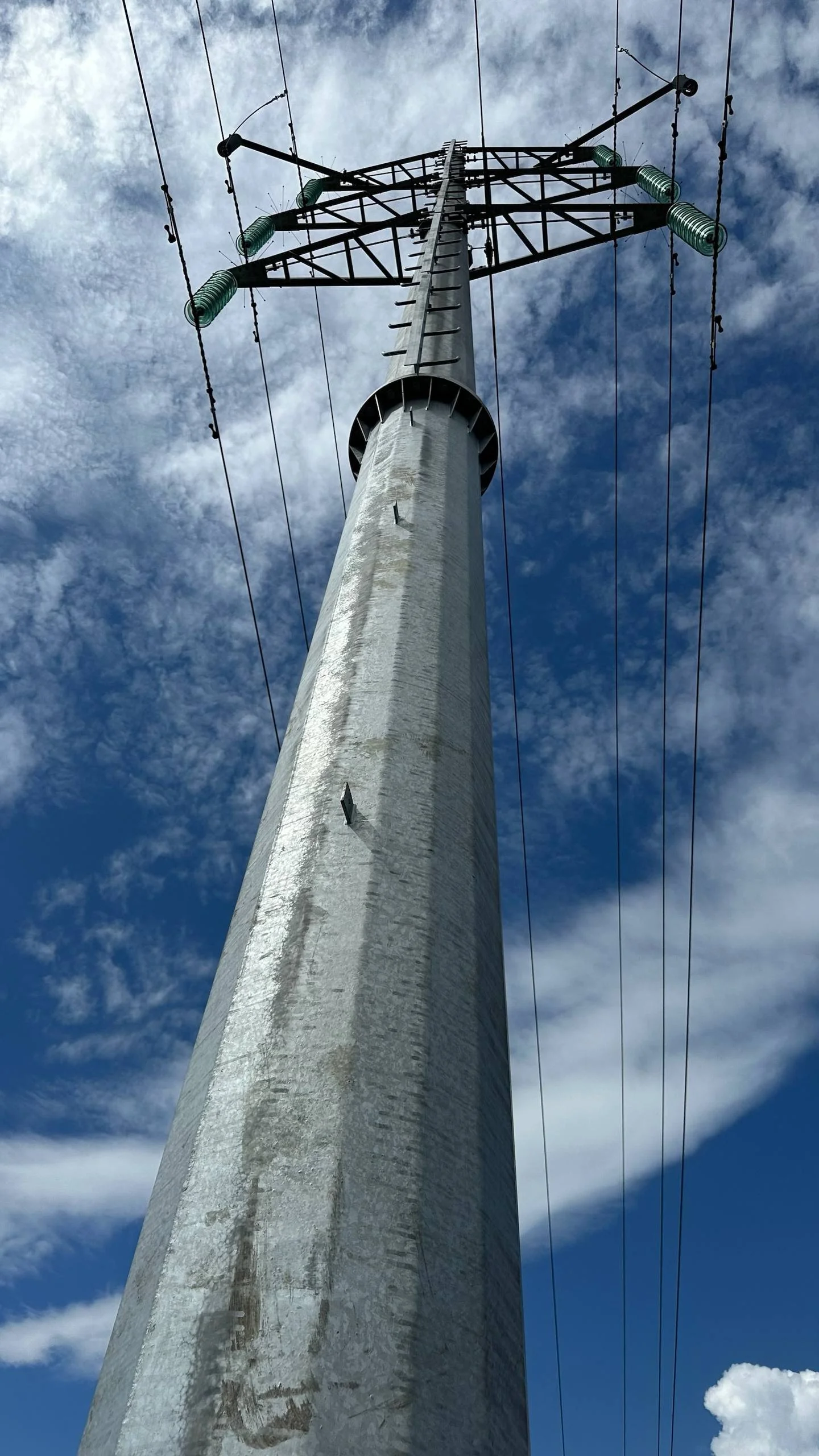

Многогранная опора воздушной линии электропередачи имеет полую металлическую стойку с замкнутым многоугольным сечением. В распространённых исполнениях стойка сужается к вершине и собирается из нескольких секций.

Грани формируют гибкой листовых заготовок, а замкнутое сечение получают сваркой. Число граней, толщина стенки и размеры секций зависят от рабочего проекта.

При покупке нужно связать геометрию стойки с нагрузками линии, устройством основания и монтажной схемой. Одинаковая высота двух опор ещё не означает совпадения их несущей способности или комплектности.

Категории конструкций доступны в разделе «Опоры ЛЭП». Для обсуждения многогранного исполнения подготовьте обозначение опоры и документы её сопряжений.

Как устроена многогранная стойка

Замкнутая оболочка воспринимает воздействия через стенки и соединения. Её работу определяют форма поперечного сечения, толщина металла, конусность, длина секций и закрепление у основания.

Наружный размер стойки меняется по высоте у конических исполнений. Поэтому в чертеже проверяют размеры каждого конца секции и положение мест соединения.

Секции могут соединяться телескопически или через фланцы. Способ соединения задаёт документация конкретной конструкции.

При телескопическом соединении одна секция входит в другую на предусмотренную проектом глубину. Рабочая длина собранной стойки зависит от перекрытия секций.

Сумма транспортных длин секций может отличаться от высоты собранной опоры. Для проверки высоты используют сборочный чертёж с обозначенными зонами нахлёста.

Фланцевое соединение включает сопрягаемые фланцы и крепёж. Для него проверяют расположение отверстий, параметры болтового комплекта и требования к затяжке по монтажной документации.

Продольные швы, местные усиления и приваренные детали отражают в рабочих чертежах. Их расположение учитывают при проверке отверстий, креплений траверс и монтажных приспособлений.

Что определяет исполнение опоры на линии

Промежуточные, угловые и анкерные позиции имеют разные расчётные условия. Назначение позиции влияет на конструкцию стойки, траверс и узлов закрепления проводов.

Для угловой позиции нужно знать угол поворота трассы. Для анкерной позиции проект определяет условия закрепления проводов и расчётные режимы работы.

Класс напряжения задаёт часть требований к размещению проводов и изоляции. Обозначения 35 кВ или 110 кВ недостаточно для выбора готовой конструкции.

На компоновку также влияют число цепей, расположение фаз, применяемые провода и грозозащитные тросы. Эти сведения связывают с конкретной позицией на плане линии.

Расчёт учитывает воздействия от проводов, оборудования и климатических условий. Нагрузки на строительные конструкции рассматривают по СП 20.13330.2016, а специальные требования к воздушным линиям проверяют по главе 2.5 ПУЭ.

Расчёт стальных элементов выполняют с применением СП 16.13330.2017 в пределах его области применения. Набор документов и расчётных условий устанавливает проектировщик для конкретного объекта.

При предложении другого исполнения проверяют всю компоновку. Изменение стойки может затронуть основание, траверсы, размещение проводов и монтажную последовательность.

Основание: какие размеры должны совпасть

Узел закрепления передаёт усилия от стойки на фундамент. Его проверяют вместе с проектом основания и данными инженерных изысканий.

Для фланцевого основания нужны чертежи опорной плиты и анкерной группы. Сопоставляют число отверстий, их расположение, размеры и ориентацию относительно оси линии.

Отдельно проверяют отметку установки, положение анкерных стержней и предусмотренные детали опирания. Допустимые отклонения берут из проектной и монтажной документации.

Совпадение диаметра расположения отверстий не подтверждает совместимость узла целиком. Проверке также подлежат крепёж, размеры фланца, доступ для инструмента и проектная передача усилий.

Если предусмотрено другое закрепление, используют чертежи именно этого решения. Монтажные указания для фланцевого узла нельзя автоматически переносить на заглубляемую стойку.

До заказа полезно наложить чертёж основания на чертёж нижней секции. Такая проверка помогает обнаружить разворот отверстий или несогласованные размеры до поступления металлоконструкции на площадку.

Какие характеристики запросить для каждой секции

Таблица параметров должна описывать выбранную опору и её сборочные единицы. Для перевозки и монтажа особенно нужны сведения о секциях, соединениях и распределении массы.

Для каждого значения указывают обозначение чертежа и его редакцию. Массу стойки, массу опоры с траверсами и массу транспортного комплекта фиксируют раздельно.

В описании покрытия нужны способ защиты и требования документации изделия. Цвет поверхности на фотографии не позволяет определить характеристики покрытия.

Если параметры в каталоге и чертеже расходятся, требуется уточнение изготовителя. В спецификацию заказа переносят согласованные данные с указанием документа.

Сборка и подготовка к монтажу

Телескопические секции требуют соблюдения предусмотренной глубины соединения. Способ сборки, контроль положения и применяемое оборудование определяет монтажная инструкция.

До начала работ проверяют маркировку секций и их последовательность. Внешне похожие элементы разных опор могут иметь различающиеся размеры сопряжения.

Для фланцевых стыков заранее обеспечивают доступ к крепежу. Последовательность затяжки и контроль соединения принимают по документации выбранного исполнения.

Отверстия, кронштейны и траверсы должны занять проектное положение относительно трассы. Ориентацию проверяют по сборочной схеме до завершения закрепления.

Условия подъёма определяют в документации производства работ. Массу поднимаемой сборки рассчитывают с учётом установленных элементов и монтажных приспособлений.

Места строповки согласуют с конструкцией. Произвольное крепление стропов может повредить оболочку, покрытие или выступающие детали.

Для хранения секций подготавливают опоры и прокладки по требованиям изготовителя. Схема размещения должна сохранять геометрию элементов и обеспечивать доступ к маркировке.

Повреждения покрытия фиксируют при приёмке и после сборочных операций. Способ восстановления согласуют с требованиями к применённой системе защиты.

Изготовление и контроль металлоконструкции

Качество многогранной стойки зависит от геометрии оболочки, сварных соединений и точности сопряжений. Контроль связывают с рабочими чертежами и требованиями изготовления.

ГОСТ 23118-2019 устанавливает общие технические условия для стальных строительных конструкций в пределах своей области применения. Применимость стандарта и дополнительные требования указывают в документации изделия.

При проверке партии сопоставляют обозначения секций, маркировку и сопровождающие документы. Данные должны позволять определить, какие элементы образуют каждую опору.

Для соединений запрашивают предусмотренные результаты контроля. Объём проверок и критерии приёмки определяют применимые документы и согласованные требования заказа.

Материал секций, фланцев и крепежа проверяют отдельно. При замене материала требуется оценить соответствие проекту и оформить согласование.

Документ о качестве должен относиться к фактически поставленной продукции. Общий буклет предприятия помогает познакомиться с производством, но не подтверждает параметры отдельной партии.

От чего зависит цена многогранной опоры

Стоимость рассчитывают для определённой геометрии и комплектации. На расчёт влияют масса металлоконструкции, устройство стыков, состав навесных элементов и требования к защите поверхности.

Разделение стойки на секции влияет на изготовление, упаковку и перевозку. Его также оценивают вместе с доступными средствами сборки на объекте.

При сравнении предложений сначала проверяют одинаковый объём поставки. В одном расчёте могут учитываться траверсы и крепёж, а в другом эти позиции указаны отдельно.

Уточните, включены ли анкерные детали, лестницы, площадки и другие предусмотренные проектом элементы. Их наличие устанавливает спецификация конкретной опоры.

Доставку рассчитывают по транспортным размерам, массе партии и маршруту. Адрес объекта дополняют сведениями о подъезде, площадке разгрузки и доступной грузоподъёмной технике.

Для запроса цены удобно составить перечень сборочных единиц. Каждой стойке, траверсе и комплекту крепежа присваивают отдельную строку с обозначением и количеством.

Такой перечень позволяет проверить предложение при изменении проекта. Если меняется секция или узел основания, поставщик сможет показать затронутые позиции расчёта.

Как подготовить запрос на покупку

Начните с обозначения опоры и сборочного чертежа. Приложите спецификацию, чертёж основания и требования к комплектации.

Если готового обозначения нет, передайте исходные данные проектировщика. Нужны назначение позиции, компоновка линии, расчётные условия и сведения о фундаменте.

Укажите требуемое количество опор и порядок поступления секций на объект. Для поэтапной поставки выделите комплекты, которые должны прибыть вместе.

Запросите перечень документации, передаваемой с продукцией. Отдельно согласуйте получение сборочной инструкции до начала монтажных работ.

Проверьте, что предложение содержит точные обозначения, состав комплекта и условия доставки. Технические уточнения закрепите в спецификации перед оформлением заказа.

Перейти в раздел «Опоры ЛЭП» для обсуждения требований проекта. Подготовьте чертежи секций, основания и перечень нужных элементов.

Ответы на частые вопросы

Можно ли определить высоту опоры по длинам секций?

Для телескопического исполнения нужно знать глубину каждого соединения. Высоту проверяют по сборочному чертежу с учётом перекрытия секций и устройства основания.

Подойдёт ли стойка к уже установленным анкерам?

Совместимость проверяют по чертежам анкерной группы и нижнего фланца. Требуется сопоставить геометрию, крепёж, отметки и проектные условия работы узла.

Можно ли заменить телескопический стык фланцевым?

Такая замена меняет конструктивное решение. Её проверяет проектировщик с оценкой расчёта, геометрии, сборки и связанных узлов.

Что считать комплектом многогранной опоры?

Состав определяет согласованная спецификация. Стойка, траверсы, крепёж, анкерные детали и вспомогательные элементы должны быть перечислены с количеством и обозначениями.

Почему цена одинаковых по высоте опор различается?

Высота описывает только один параметр. Различаться могут сечение, толщина стенки, масса, узлы соединения, покрытие и состав поставки.

Источники

ПУЭ, седьмое издание, глава 2.5 «Воздушные линии электропередачи напряжением выше 1 кВ». Документ содержит требования к устройству воздушных линий соответствующего класса напряжения.

СП 20.13330.2016 «Нагрузки и воздействия». Документ используют при определении нагрузок на строительные конструкции с проверкой применимости к проектному решению.

СП 16.13330.2017 «Стальные конструкции». Документ содержит требования к проектированию стальных конструкций в пределах установленной области применения.

ГОСТ 23118-2019 «Конструкции стальные строительные. Общие технические условия». Документ содержит общие требования к изготовлению и контролю соответствующих металлоконструкций.

Для проектирования применяют редакции нормативных документов с действующими изменениями. Числовые характеристики выбранной опоры устанавливают по её рабочим чертежам, расчётам и документам изготовителя.
