Стальные многогранные опоры ВЛ 35–500 кВ: типы конструкций и строгие требования к сборке (СТО 56947007-29.240.55.199-2015)

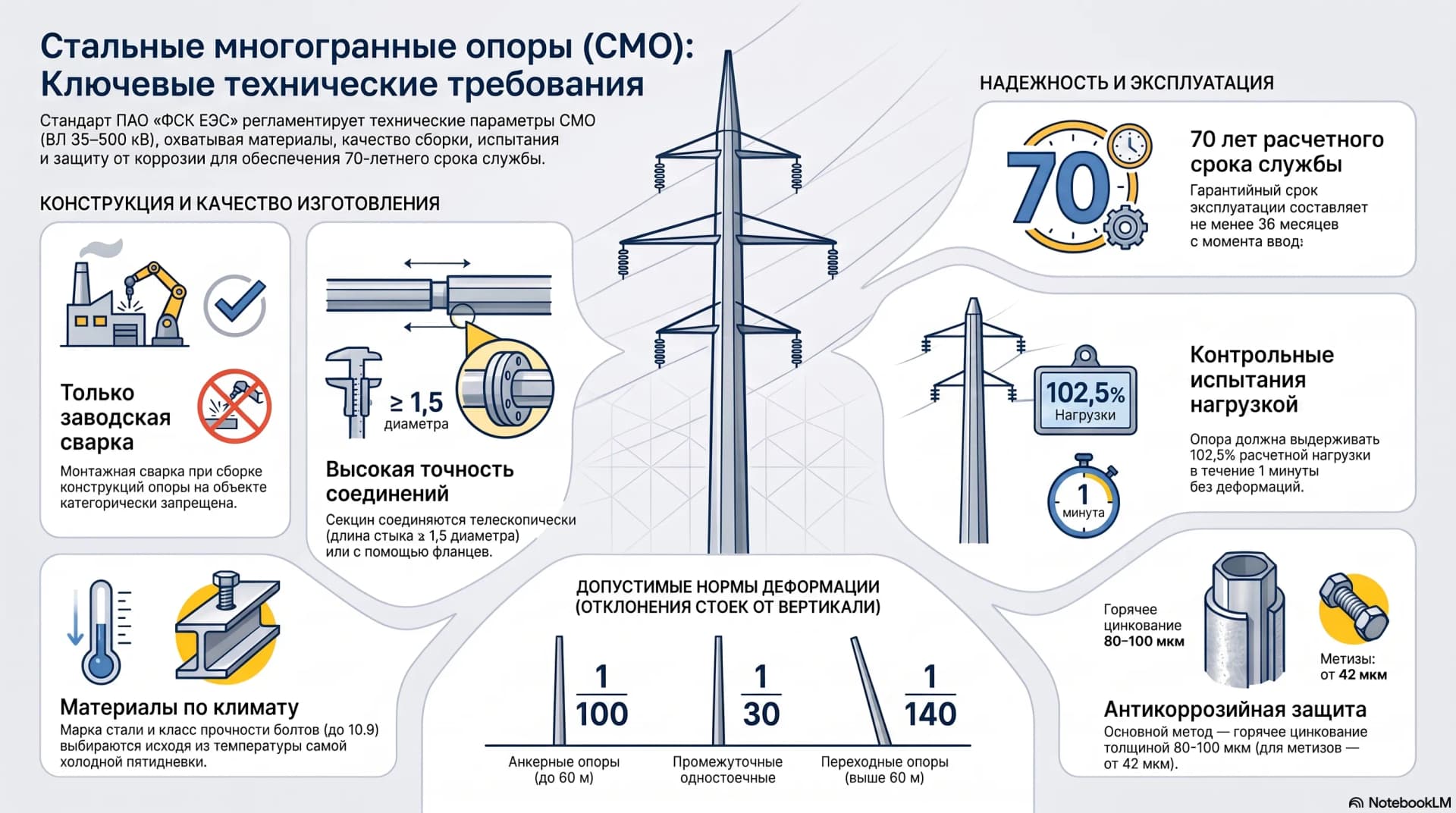

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СМО ПО СТО 56947007-29.240.55.199-2015 (КЛИКНИТЕ ДЛЯ УВЕЛИЧЕНИЯ)

Классификация и типы конструкций СМО

Многогранная опора представляет собой высокотехнологичную конструкцию, основным несущим элементом которой является стойка (или несколько стоек), выполненная в виде полой усеченной пирамиды из гнутого стального листа с поперечным сечением в виде правильного многогранника.

По функциональному назначению

В зависимости от роли, выполняемой конструкцией на конкретном пикете воздушной линии (ВЛ), СМО классифицируются на следующие типы:

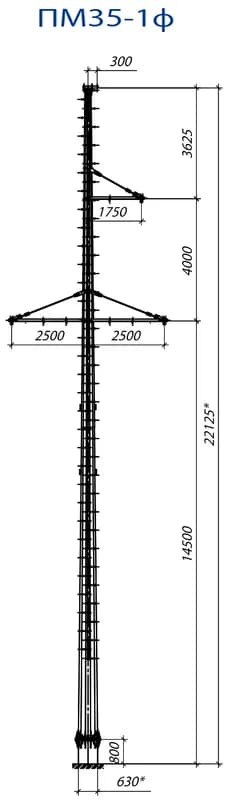

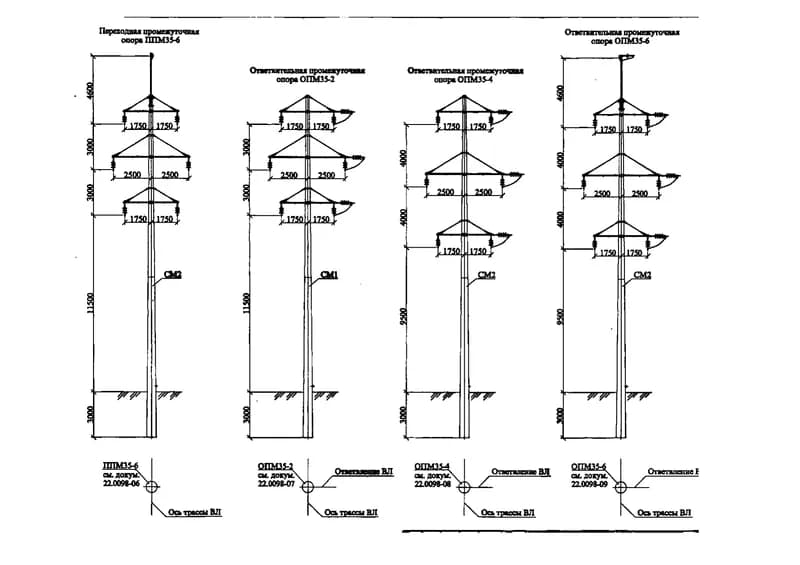

• Промежуточные опоры: Предназначены для поддержания проводов и грозозащитных тросов на прямых участках трассы ВЛ. Согласно нормам, они могут проектироваться как в жесткой, так и в гибкой конструкции. Основная расчетная нагрузка для них — масса проводов, изоляторов и поперечное давление ветра.
• Анкерно-угловые опоры: Устанавливаются в точках изменения направления трассы (углах поворота) и воспринимают колоссальные усилия от продольного тяжения проводов. В отличие от промежуточных, анкерные опоры всегда проектируются исключительно в жесткой конструкции, чтобы противостоять изгибающим и крутящим моментам.
• Концевые опоры: Особая разновидность анкерных опор, устанавливаемая в начале и конце линии (перед подстанциями). Они должны надежно воспринимать одностороннее тяжение всех фазных проводов и тросов.
• Переходные опоры: Применяются для преодоления широких естественных преград (судоходных рек, ущелий). Они отличаются значительной высотой (свыше 60 метров) и особыми требованиями к жесткости — их относительное отклонение от вертикали строго лимитировано значением 1/140 высоты. (Примечание: Транспозиционные опоры, служащие для изменения пространственного расположения фаз с целью снижения несимметрии токов, прямо не выделены в тексте предоставленного стандарта отдельным классом в разделе классификации, но технологически являются разновидностью анкерных или промежуточных конструкций. Эта информация о транспозиционных опорах является общеинженерной и приводится для полноты картины, вы можете верифицировать ее в ПУЭ-7).

По конструктивному исполнению ствола

Геометрия ствола и количество стоек зависят от класса напряжения и габаритов ВЛ:

• Одностоечные: Оптимальный и самый массовый вариант для линий, требующих минимизации площади землеотвода.
• Портальные (двухстоечные): Применяются преимущественно для тяжелых режимов работы на сверхвысоких классах напряжения, где требуется разнести фазы на безопасное расстояние.
• Многостоечные (в т.ч. трехстоечные): Характерны для сверхтяжелых анкерно-угловых и концевых опор.

Сам ствол имеет многогранное сечение (как правило, от 8 до 20 граней). Наличие граней и строгая конусность ствола позволяют оптимизировать аэродинамическое сопротивление ветровому напору и значительно увеличить момент сопротивления сечения при изгибе, экономя металл.

По типу соединений секций

Поскольку транспортировка цельной конструкции высотой 30-50 метров невозможна (длина отгрузочных элементов ограничена 12 метрами для возможности перевозки в стандартных полуприцепах и вагонах), стойки разбиваются на монтажные секции. Существует три типа их соединения:

• Телескопические (фрикционные) стыки: Секции насаживаются друг на друга с натягом. Передача нагрузок здесь происходит исключительно за счет сил трения и клинового распора, что требует идеальной геометрии конусности граней.
• Фланцевые соединения: Жесткое стыкование через приваренные к торцам секций стальные кольца (фланцы), стягиваемые болтами.
• Сварные соединения: Формируют тело секции из листа (продольные швы). Важный нюанс: монтажная сварка при сборке СМО в полевых условиях категорически запрещена; все сварные соединения должны выполняться только в заводских условиях автоматической сваркой под флюсом или полуавтоматической в среде защитных газов.

Технические требования к элементам конструкции

Требования к маркам стали

Выбор металла для СМО — это компромисс между прочностью, свариваемостью и хладостойкостью. Марка стали для основных элементов силовой схемы выбирается строго по таблице В.1 СП 16.13330.2017 в зависимости от расчетной температуры наружного воздуха наиболее холодных суток (с обеспеченностью 0,98 по климатологическим данным). Особое внимание уделяется ударной вязкости листового проката по ГОСТ 27772, чтобы предотвратить хрупкое разрушение конструкции при экстремальных морозах.

Особые требования предъявляются к металлу фланцев. Поскольку фланцы работают на отрыв (растяжение поперек направления прокатки листа), они должны изготавливаться из стали с гарантией механических свойств поперек толщины проката (относительное сужение \(\Psi \ge 15%\), группа качества Z15 по ГОСТ 28870). Для массивных фланцев толщиной более 25 мм применяется сталь группы Z25. Это инженерное решение полностью исключает риск слоистого растрескивания металла под нагрузкой.

Особенности проектирования траверс и тросостоек

Траверсы (элементы для подвеса проводов) и тросостойки (для грозозащитных тросов) могут иметь как многогранную, так и решетчатую конструкцию. Норматив требует, чтобы верх опоры был закрыт крышкой во избежание скопления осадков, а в верхней и нижней частях ствола предусматривались вентиляционные отверстия и отвод конденсата. Кроме того, на траверсах в обязательном порядке проектируются штатные узлы крепления систем обеспечения безопасности, поручней и трапов для безопасного перемещения персонала при обслуживании ВЛ под напряжением.

Жесткие требования к сборке и монтажу опор (согласно СТО)

Сборка многогранной опоры — это высокоточная технологическая операция, не прощающая халатности.

Подготовка к сборке

Процесс начинается с грамотной логистики и складирования. Конструкции поставляются упакованными в пакеты. Для сохранения важнейшего антикоррозийного покрытия элементы укладываются исключительно на деревянные, картонные или пластмассовые прокладки. При выполнении погрузочно-разгрузочных работ строжайше запрещено использовать незащищенные стальные канаты.

Для идентификации на нижней секции каждой опоры (на высоте 2-3 метра) на заводе приваривается стальная табличка (размером примерно 150х200 мм) с указанием типа опоры, года выпуска и уникального заводского номера. Этот же номер дублируется ударным способом на всех секциях и траверсах.

Процесс сборки стыков

Специфика сборки телескопических соединений

Инженерный смысл телескопического соединения — создание монолитного узла за счет натяга. СТО жестко нормирует: длина стыка (нахлеста) должна составлять не менее 1,5 диаметра нижней части охватывающей секции. На секциях заранее наносятся заводские контрольные отметки для визуального подтверждения глубины посадки после стягивания.

Для осуществления монтажа секции оснащаются мощными упорами для крепления домкратов или стягивающих полиспастов. Требуемое монтажное усилие и точная длина стыка прописываются в инструкции по монтажу.

Ключевое ограничение: максимально допустимая локальная неплотность посадки не может превышать половины толщины стенки охватывающей секции. При этом установка любых металлических или иных прокладок внутрь телескопического стыка категорически запрещена, так как это нарушит площадь контакта и приведет к концентрации напряжений.

Специфика сборки фланцевых соединений

К сборке фланцев предъявляются требования сродни машиностроительным. Болты фланцевых соединений должны иметь класс прочности не менее 8.8. Важнейшее условие — все метизы должны быть затянуты на строго одинаковое монтажное усилие для обеспечения равномерной передачи колоссальных изгибающих моментов с секции на секцию.

Допуски на зазоры микроскопические: плотность стянутого узла проверяется специальным щупом толщиной 0,3 мм. Этот щуп не должен проходить между фланцами вглубь болтового соединения более чем на 20 мм (и не должен доходить до внутренней стенки ствола) по всему периметру стыка. Местная неплотность допускается не более 2 мм, и только в исключительных случаях — до 3 мм (на участке не более 1/8 длины внешнего периметра). Использование металлических клиновых вставок, как правило, запрещено (возможно лишь применение плоских вставок до 2 мм по особому согласованию с заказчиком).

Также жестко регламентируется сборка болтокомплектов: под головку каждого болта ставится одна круглая высокопрочная шайба, под гайку — не более двух. Резьба болта (включая сбег) не должна прятаться в отверстии глубже половины толщины крайнего фланца, а из закрученной гайки должен выступать как минимум один полный виток резьбы. Для крепления нижнего фланца к монолитному фундаменту обязательно применение конструкции «гайка + контргайка».

Антикоррозийная защита при монтаже

Срок службы СМО напрямую зависит от целостности защитного слоя. Стандартом предусмотрено горячее цинкование конструкций (толщина 80–100 мкм) и крепежа (не менее 42 мкм). На оцинкованной поверхности не допускается наличие трещин, забоин, наплывов цинка в местах стыков и острых «шипов» от его стекания.

(Примечание, выходящее за рамки анализируемого СТО, но важное для специалистов: в случае случайного механического повреждения цинкового покрытия при транспортировке или монтаже, в отрасли применяется обязательное восстановление защиты методами холодной оцинковки — нанесением высокоцинконаполненных составов. Данный метод является индустриальным стандартом для поддержания целостности антикоррозийного барьера).

Контроль качества собранной конструкции

По завершении монтажа выполняется строгий визуально-измерительный контроль (ВИК), в ходе которого проверяется соблюдение жестких допусков:

• Отклонение диаметра ствола: В зоне телескопических и фланцевых стыков допуск не превышает ±0,01 от диаметра, а вне зоны стыков — ±0,02d. Это критично для аэродинамической устойчивости.
• Искривление и прогибы: Винтообразное искривление и общая непрямолинейность (прогиб) ствола собранной опоры не должны превышать 0,001 от ее длины (и не более 10 мм локально).
• Такая идеальная соосность гарантирует, что вертикальные нагрузки от веса проводов будут передаваться строго по оси центра тяжести опоры, не создавая паразитных вторичных изгибающих моментов, которые могли бы привести к обрушению при шквальном ветре.

Заключение

Требования к проектированию, изготовлению и сборке стальных многогранных опор, заложенные в СТО 56947007-29.240.55.199-2015, представляют собой квинтэссенцию современного инженерного опыта. Безукоризненный контроль длины телескопического стыка, запрет на кустарные «прокладки» и сварку в полевых условиях, а также микроскопические допуски на зазоры во фланцевых соединениях гарантируют монолитность и устойчивость конструкции под шквалистыми ветрами и гололедными нагрузками. Именно точное соблюдение этих жестких нормативов позволяет обеспечить расчетный срок службы опор не менее 70 лет, радикально снизить аварийность в энергосистемах и гарантировать бесперебойную передачу электроэнергии потребителям в любых климатических зонах.
