Опоры воздушных линий 500 кВ несут межсистемные связи и линии выдачи мощности электростанций: одноцепная ВЛ этого класса передаёт по трём фазам сотни мегаватт на сотни километров, фаза расщеплена на три провода, грозозащита выполнена двумя тросами. Тип конструкции — решётка из прокатных уголков или цельногнутая многогранная стойка — определяет заметную долю сметы линейной части и, что важнее для собственника, практически весь бюджет эксплуатационного обслуживания на десятилетия вперёд.
Этот материал составлен как рабочий инструмент закупщика и проектировщика: маркировка, справочные характеристики, технология изготовления и чек-лист запроса. С ним можно грамотно сформулировать заявку и купить опоры ЛЭП 500 кВ без переплаты за избыточную металлоёмкость и без срыва сроков монтажа.
Маркировка: как читать индекс опоры
Индекс опоры складывается из буквенного кода функции на трассе, класса напряжения и порядкового номера типоразмера:
- П — промежуточная: поддерживает провода и тросы на прямых участках, в нормальном режиме не воспринимает продольного тяжения. Такие опоры составляют подавляющее большинство в ведомости любой магистральной линии.
- У — анкерно-угловая: работает на поворотах трассы, воспринимает сумму тяжений с обеих сторон и геометрическую составляющую угла поворота.
- К — концевая анкерная: рассчитана на постоянное одностороннее тяжение. Устанавливается на подходах к открытым распределительным устройствам подстанций и к воздушно-кабельным переходным пунктам (ВКПП), где воздушная линия переходит в кабельную вставку.
- А — анкерная: усиленная промежуточная конструкция, делящая трассу на анкерные участки.

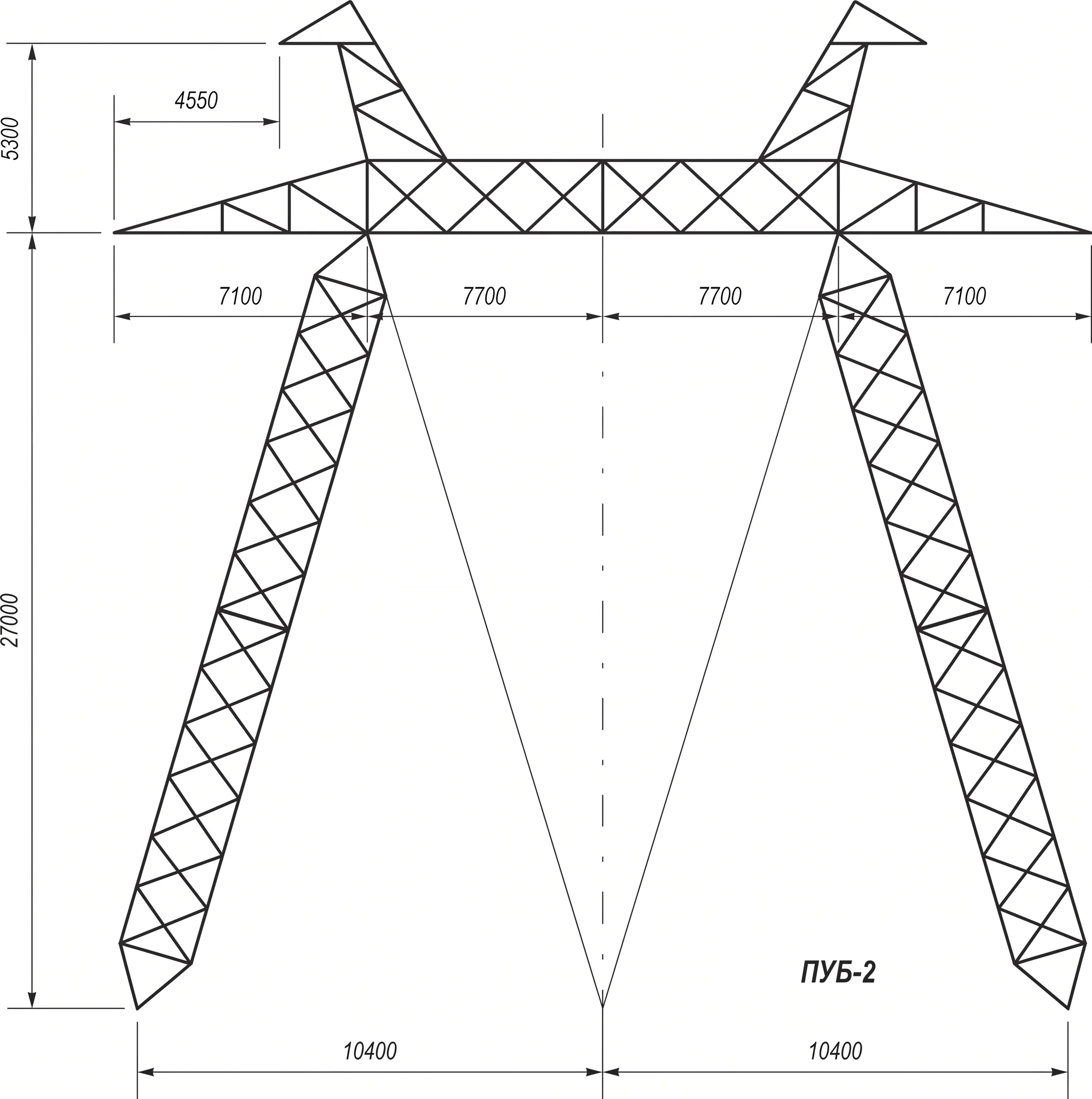

- ПБ, ПУБ — промежуточные барельефного типа («бочки»): фазы разнесены по ярусам на стволе, за счёт чего сужается коридор линии у подстанций и в застройке.

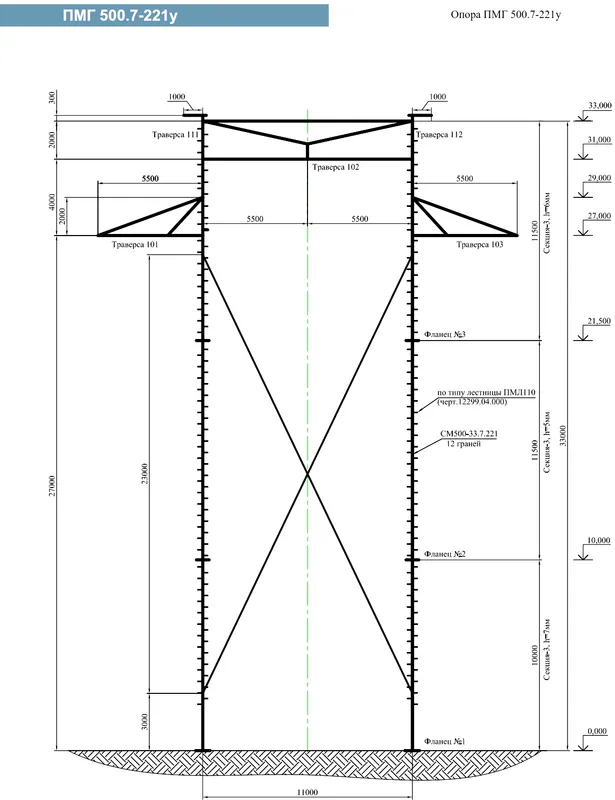

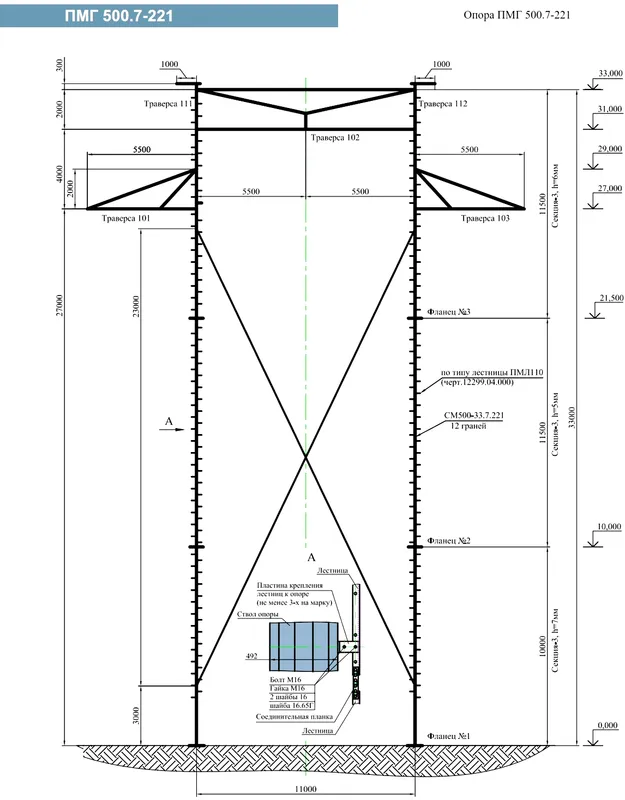

- ПМГ, УМГ, КМГ — семейство цельногнутых многогранных опор: промежуточная, угловая и концевая соответственно.
- Суффикс «в» — возвышенная модификация, суффикс «т» — транспозиционная, с узлами для переноса фаз.
Число после буквенного кода — класс напряжения и порядковый номер типа; дробный индекс (.1, .2) у многогранных серий фиксирует вариант по высоте до низа траверсы и по расчётной нагрузке.
| Индекс | Тип опоры | Условия применения | |---|---|---| | П500-1, П500-2 | Промежуточная решетчатая | Прямые участки, подвесное крепление проводов | | ПБ500-1, ПБ500-2 | Промежуточная «бочка» | Стеснённые условия, подходы к подстанциям | | ПУБ500-2 | Усиленная промежуточная «бочка» | Участки с повышенными нагрузками | | ПС500-1 | Промежуточная специального исполнения | По документации серии | | У500-1 | Анкерно-угловая решетчатая | Углы поворота, границы анкерных участков | | ПМГ500-1.1 / ПМГ500-1.2 | Промежуточная многогранная | Прямые участки, городская и пригородная застройка | | УМГ500-1 | Угловая многогранная | Повороты трассы в пределах углов по проекту | | КМГ500-1 | Концевая многогранная | Подходы к ОРУ и ВКПП (воздушно-кабельным переходным пунктам) |
Конструктивные особенности опор ВЛ 500 кВ
- Фазный провод расщеплён: типовые сочетания по проектной практике — 3×АС-300/39 или 3×АС-400/51; расщепление собирается на дистанционных расстяжках, шаг которых задаёт проект.
- Грозозащитные тросы — АС-70/72, АС-95/141 либо оптические ОКГТ, совмещающие функции троса и канала связи.
- У промежуточных опор фазы, как правило, расположены горизонтально; у «бочек» — ярусами на стволе.
- Габарит провода до земли составляет 9,0 м в населённой и 8,0 м в ненаселённой местности (ПУЭ, глава 2.5).
- Нормативный ветровой напор и толщину стенки гололёда принимают по картам районирования ПУЭ (глава 2.5) конкретно для своей трассы.
- В типовых проектах нормальный пролёт промежуточных опор 500 кВ обычно укладывается в диапазон 350–500 м; конкретная величина зависит от типа опоры, сечения провода и района строительства.
Любая опора рассчитывается на три группы режимов: нормальный (провода и тросы не оборваны), аварийный (одностороннее тяжение после обрыва) и монтажный (тяжения периода сооружения). Именно аварийный режим отличает анкерные и угловые конструкции от промежуточных и в первую очередь определяет массу узлов крепления провода, а значит, и стоимость тонны металла.
Изоляция и линейная арматура
- На промежуточных опорах фазы подвешиваются на поддерживающих гирляндах; на анкерных, угловых и концевых работают натяжные гирлянды.
- Число изоляторов в гирлянде и её тип определяет проект изоляции — с учётом напряжения и степени загрязнения атмосферы района строительства.

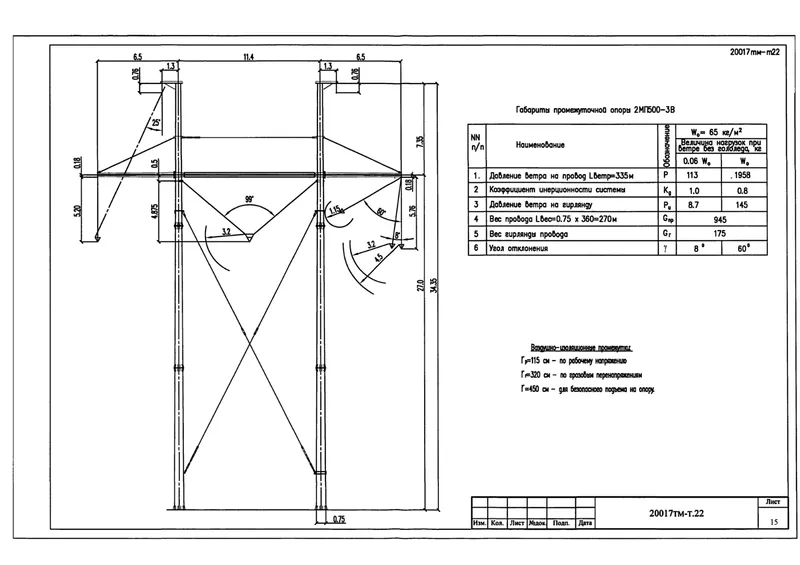

- В стеснённых условиях применяют V-образные подвески и ограничители качания, чтобы удержать гирлянду в нормативном габарите.
- Вибрацию проводов гасят устанавливаемыми по расчёту демпферами; узлы их крепления проектируются вместе с арматурой, а не с опорой.
- Каждая металлическая опора ВЛ 500 кВ с грозозащитным тросом заземляется: на стойке предусматривают узел присоединения заземляющего спуска в соответствии с ПУЭ.
Характеристики многогранной опоры ПМГ500-1.2
ПМГ500-1.2 — промежуточная одноствольная конструкция из цельногнутых многогранных секций с горизонтальным расположением фаз и двумя тросовыми вершинами. Стойка набирается из нескольких секций (как правило, трёх-пяти) на фланцевых стыках; на стволе закреплены фазные траверсы, стремянки для подъёма персонала и узел заземления. Паспортные значения конкретной поставки фиксирует документация изготовителя; ниже — тот набор позиций, который проверяют при закупке.
| Параметр | Значение | |---|---| | Тип | Промежуточная, одноствольная, многогранная | | Класс напряжения | 500 кВ, одна цепь | | Материал стойки | Сталь С345 / С390 по ГОСТ 27772-2015, лист 6–25 мм (толщина по КМД) | | Траверсы | Гнутые либо решетчатые, с узлами под поддерживающие гирлянды | | Стык секций | Фланцевый, как правило на болтах класса прочности 8.8 (ГОСТ 7798-70) | | Антикоррозионная защита | Горячее цинкование по ГОСТ 9.307-89; для элементов толще 6 мм средняя толщина покрытия — не менее 85 мкм | | Климатическое исполнение | УХЛ, категория размещения 1 по ГОСТ 15150-69 | | Расчётные нагрузки | По ПУЭ (глава 2.5) для заданного ветрового и гололёдного района | | Высота до низа траверсы | По документации изготовителя; для семейства ПМГ500 типовой диапазон составляет 15–24 м | | Масса | По марке КМ; зависит от высоты и района нагрузок |
Справочная таблица типоразмеров
Ниже — объединённая ведомость по типам, которые чаще всего фигурируют в заявках на ВЛ 500 кВ. Значения базы, высоты и массы — справочные, собраны по открытым материалам типовых проектов (серия 3.407-68/73) и ТУ изготовителей; в договоре поставки их подтверждают марками КМ и КМД. На опоры ВЛ 500 кВ цена формируется только от фактической металлоёмкости, поэтому в графе стоимости стоит «по запросу»: корректная цифра появляется после ведомости опор и привязки к району строительства.
| Наименование | Документация | База, м* | Высота до низа траверсы, м* | Масса без покрытия, кг* | Стоимость за ед. | |---|---|---|---|---|---| | ПМГ500-1.1 | ТУ изготовителя | стойка Ø1,2–1,6 | 15,0 | 14 500–17 000 | по запросу | | ПМГ500-1.2 | ТУ изготовителя | стойка Ø1,3–1,7 | 18,0 | 16 500–19 500 | по запросу | | ПМГ500-2.1 | ТУ изготовителя | стойка Ø1,4–1,8 | 21,0 | 19 000–22 500 | по запросу | | ПМГ500-1.2т (транспозиционная) | ТУ изготовителя | стойка Ø1,3–1,7 | 18,0 | 21 000–24 500 | по запросу | | ПМГ500-1.2в (возвышенная) | ТУ изготовителя | стойка Ø1,4–1,8 | 24,0 | 22 500–26 500 | по запросу | | УМГ500-1.1 | ТУ изготовителя | стойка Ø1,5–1,9 | 16,5 | 24 000–29 000 | по запросу | | УМГ500-1.2 | ТУ изготовителя | стойка Ø1,6–2,0 | 19,5 | 28 000–33 000 | по запросу | | КМГ500-1 (на подходы к ВКПП) | ТУ изготовителя | стойка Ø1,7–2,1 | 18,0 | 32 000–38 000 | по запросу | | П500-1 | серия 3.407-68/73 | ≈7,0 | ≈21,5 | 10 700–12 500 | по запросу | | П500-2 | серия 3.407-68/73 | ≈7,2 | ≈21,5 | 12 400–14 000 | по запросу | | ПБ500-1 | серия 3.407-68/73 | ≈5,8 | ≈12,0 | 13 000–15 000 | по запросу | | ПБ500-2 | серия 3.407-68/73 | ≈6,0 | ≈15,0 | 14 000–16 500 | по запросу | | ПУБ500-2 | серия 3.407-68/73 | ≈6,4 | ≈15,0 | 16 500–19 000 | по запросу | | ПС500-1 | серия 3.407-68/73 | ≈7,4 | ≈21,5 | 13 500–15 500 | по запросу | | У500-1 | серия 3.407-68/73 | ≈8,6 | ≈21,0 | 16 000–19 000 | по запросу |
* Значения справочные и ориентировочные; они не являются нормативом и подлежат уточнению по КМ изготовителя. У концевых и анкерно-угловых опор масса выше за счёт узлов натяжного крепления проводов и усиленных фланцев.
Область применения
Класс 500 кВ — это системообразующая сеть: межрегиональные связи, выдача мощности ГРЭС, ГЭС и АЭС, кольцевые схемы вокруг крупных узлов потребления. Набор типов опор на трассе назначает проектная документация; в типовых решениях распределение выглядит так:
- промежуточные (П, ПМГ) — прямые участки и малые углы поворота в пределах, допустимых проектом;
- анкерно-угловые (У, УМГ) — повороты трассы и границы анкерных участков;
- концевые (К, КМГ) — подходы к ОРУ электростанций и подстанций, а также к воздушно-кабельным переходным пунктам (ВКПП) на кабельных вставках трассы;
- «бочки» (ПБ, ПУБ) — участки с ограниченной полосой отчуждения;
- транспозиционные опоры — точки переноса фаз по проекту.
Климатическое исполнение УХЛ по ГОСТ 15150-69 допускает работу при температурах до минус 60 °C. Для расчётных температур ниже минус 40 °C в проекте назначают стали с нормированной ударной вязкостью соответствующих категорий по ГОСТ 27772-2015 — это отражается в марке КМ и в цене тонны, поэтому район строительства нужно указывать в заявке сразу.
Особенности производства опор ЛЭП 500 кВ
Производство опор ЛЭП 500 кВ — это цепочка примерно из десяти контрольных точек; срыв любой из них виден уже на монтаже, когда секции не сходятся по фланцам, а цинк отслаивается на кромках. Технологический маршрут многогранной опоры выглядит следующим образом:
- Входной контроль проката: сертификаты, проверка химического состава и механических свойств (временное сопротивление, предел текучести, ударная вязкость) по ГОСТ 27772-2015.
- Раскрой листа толщиной 6–25 мм на плазменных или лазерных комплексах с ЧПУ; кромки под сварку обрабатывают фрезерованием или на кромкострогальных станках.
- Гибка граней на листогибочных прессах с ЧПУ с программным контролем углов; геометрию граней проверяют шаблонами.
- Сборка секций в стапелях на прихватках, сварка продольных швов механизированным способом в среде защитных газов (ГОСТ 14771-76), приварка фланцев и диафрагм жёсткости.
- Неразрушающий контроль: ультразвуковой контроль сварных соединений (ГОСТ 14782-86), визуально-измерительный контроль швов ответственных узлов по программе качества предприятия.
- Сверловка фланцевых отверстий по кондукторам и на обрабатывающих центрах, снятие заусенцев, зачистка кромок.
- Контрольная сборка секций: проверка совмещения болтовых отверстий калибрами, контроль гранности ствола и положения траверс.
- Дробеструйная подготовка поверхности до степени очистки Sa 2½ по ГОСТ Р ИСО 8501-1-2014.
- Горячее цинкование в ваннах, принимающих секции длиной до 12 м; толщину покрытия замеряют магнитными толщиномерами по партиям (ГОСТ 9.307-89).
- Клеймение и маркировка секций, консервация резьб, комплектация болтами, гайками и шайбами, упаковка под негабаритную перевозку.
Отдельного упоминания заслуживают дренажные и технологические отверстия: в полостях секций и траверс их предусматривают заранее, чтобы расплав цинка свободно стекал при извлечении изделия из ванны и внутри не оставались скопления расплава. Это требование технологии горячего цинкования по ГОСТ 9.307-89, и его соблюдение — один из признаков зрелого производства.
Многогранные и решетчатые: объективное сравнение
Оба семейства выполняют одну функцию, но по-разному распределяют затраты между изготовлением, монтажом и обслуживанием:
| Параметр | Многогранные (ПМГ, УМГ, КМГ) | Решетчатые (П500, ПБ500, У500) | |---|---|---| | Расход металла при равной нагрузке | Выше: сплошная гнутая стенка тяжелее решётки | Ниже: работают тонкие раскосы из уголков | | Болтовые соединения | Единицы фланцевых стыков | Тысячи узловых болтов | | Монтаж | Стыковка секций на земле, подъём автокраном; один фундаментный блок | Поэлементная сборка или подъём падающей стрелой; фундамент под каждую стойку | | Обслуживание | Осмотр швов и цинкового покрытия | Периодическая протяжка болтов, осмотр элементов решётки | | Силуэт и база | Компактная база, закрытый силуэт | Прозрачная решётка, широкая база | | Транспорт | Негабаритные секции, спецтранспорт | Пакеты проката, обычные платформы | | Стоимость за тонну | Выше: гибка, фланцы, цинкование крупных секций | Ниже |
Практический вывод для закупки: на магистральных пролётах со свободной полосой экономически оправдана решётка; в городской черте, у подстанций и на подходах к воздушно-кабельным переходным пунктам (ВКПП) стоимость жизненного цикла нередко смещается в пользу многогранных конструкций — за счёт объёма монтажа и последующего обслуживания.
Фундаменты и монтаж
- Для решетчатых опор применяют монолитные или сборные железобетонные фундаменты под каждую стойку с фундаментными болтами по проекту.
- Многогранные стойки ставят на монолитный блок с анкерной рамой либо на буронабивной ростверк; положение анкерной рамы выверяют шаблоном до бетонирования.
- Стыковку секций выполняют на земле; затяжку фланцевых соединений — с контролируемым моментом по документации изготовителя. Подъём — автокраном на стропах с оттяжками.
- В слабых и подтопляемых грунтах типовое решение — буронабивные сваи; выбор фундамента и привязка к геологии остаются за проектной организацией.
Как купить опоры ЛЭП 500 кВ у производителя: чек-лист
- Приложите к запросу ведомость опор трассы (типы и количество) или однолинейную схему с привязкой к типовому проекту.
- Укажите ветровой и гололёдный районы, сечение фазного провода и троса, наличие транспозиции фаз.
- Отдельно выделите концевые опоры для подходов к подстанциям и к ВКПП (воздушно-кабельным переходным пунктам): у них другая металлоёмкость и другие узлы крепления под натяжные гирлянды и кабельную вставку.
- Запросите: ТУ или серию изготовления, паспорт изделия, сертификаты на металл, протоколы цинкования и контроля сварных швов, условия гарантии.
- Зафиксируйте в договоре формулу цены: опоры 500 кВ от производителя считаются по фактической массе после разработки КМД, и определённость по формуле защищает обе стороны при корректировке тоннажа.
- Предусмотрите приёмку: выборочный замер геометрии, толщины цинкового покрытия и проверку маркировки; право представителя заказчика на заводскую приёмку прописывается в контракте.
Почему в открытых прайсах почти нет цены за штуку: цена — функция фактической массы изделия, а масса меняется от района нагрузок и высоты опоры. Поэтому на запрос «опоры ВЛ 500 кВ цена» корректный ответ производителя всегда начинается со встречного вопроса о ведомости опор и районе строительства.
Типичные ошибки при закупке
- Запрос «по тоннажу» без ведомости типов: промежуточная и концевая опоры одной высоты заметно различаются по массе, и усреднённый тоннаж даёт некорректную смету.
- Не указан гололёдный район — изготовитель вынужден закладывать наихудший случай, и металлоёмкость растёт без необходимости.
- Не оговорена комплектация болтами и стопорением — на площадке обнаруживается нехватка крепежа.
- Концевые опоры для подходов к ВКПП не выделены отдельной строкой заявки: их узлы крепления отличаются от обычных концевых.
- Не согласованы места разделения секций: секция длиннее транспортного габарита превращает доставку в отдельный проект.
Частые вопросы
Чем ПМГ500-1.1 отличается от ПМГ500-1.2? Высотой до низа траверсы и металлоёмкостью: дробный суффикс фиксирует вариант по высоте и расчётной нагрузке. Точную расшифровку даёт документация изготовителя — запрашивайте её вместе с коммерческим предложением.
Какую сталь указать для строительства на севере? Марки с нормированной хладостойкостью по ГОСТ 27772-2015 в исполнении УХЛ по ГОСТ 15150-69. Конкретную категорию стали определяет проектная документация, а завод подтверждает её сертификатами на партии проката.
Можно ли заказать опору по индивидуальному проекту? Да. По марке КМ заказчика производство разрабатывает КМД, согласовывает с проектной организацией и запускает изделие в работу. Для большинства трасс достаточно типовых серий — это заметно сокращает цикл изготовления.
Как узнать цену на опоры ВЛ 500 кВ? Цена образуется из тоннажа, марки стали, объёма партии, района поставки и графика отгрузки. Корректный расчёт возможен только по ведомости опор: её достаточно, чтобы подготовить счёт и спецификацию с ведомостью металла.
Нормативные ссылки: на что ссылаться в ТЗ
- ГОСТ 27772-2015 «Прокат для строительных стальных конструкций» — марки стали С345, С390;
- ГОСТ 9.307-89 «ЕСЗКС. Покрытия горячецинковые. Общие требования и методы контроля»;
- ГОСТ 15150-69 — климатические исполнения (УХЛ, категория размещения 1);
- ГОСТ 14771-76 — дуговая сварка в защитном газе, конструктивные элементы соединений;
- ГОСТ 14782-86 — ультразвуковой контроль сварных соединений;
- ГОСТ Р ИСО 8501-1-2014 — подготовка стальной поверхности перед нанесением покрытий;
- ГОСТ 7798-70 — болты с шестигранной головкой класса точности В;
- ПУЭ (7-е издание), глава 2.5 — воздушные линии электропередачи напряжением выше 1 кВ;
- серия 3.407-68/73 — унифицированные стальные опоры ВЛ 35–500 кВ.
Чтобы купить опоры ЛЭП 500 кВ, направьте ведомость опор с привязкой к типовому проекту и районами нагрузок. Инженеры отдела комплектации проверят полноту исходных данных, уточнят массу по КМД и подготовят коммерческое предложение со сроками изготовления и графиком поставки на площадку.
