Опоры ЛЭП 220 кВ: типы, характеристики и вес

Опоры ЛЭП 220 кВ выбирают для строительства или реконструкции линии с учётом проектной трассы, схемы фаз и условий эксплуатации. Для расчёта заказа передают рабочую документацию, ведомость опор, обозначения конструкций, количество изделий и место доставки. Изготовление опор ЛЭП по проекту возможно после проверки документации и подтверждения такой услуги поставщиком. Отправьте ведомость опор и проектную документацию для расчёта стоимости и условий поставки.

При подготовке заявки полезно сразу указать назначение линии, участки расположения конструкций и требования к комплектности. Проектировщик определяет типы опор, узлы крепления проводов, состав фундаментов и расчётные сочетания воздействий. Поставщик использует эти сведения для проверки спецификации и подготовки коммерческого предложения.

Какие опоры применяют на ВЛ 220 кВ

Опоры воздушных линий 220 кВ распределяют по назначению на трассе и по конструктивному исполнению. Функциональная классификация описывает работу опоры на конкретном участке линии. Конструктивная классификация описывает форму, схему элементов и способ восприятия нагрузок.

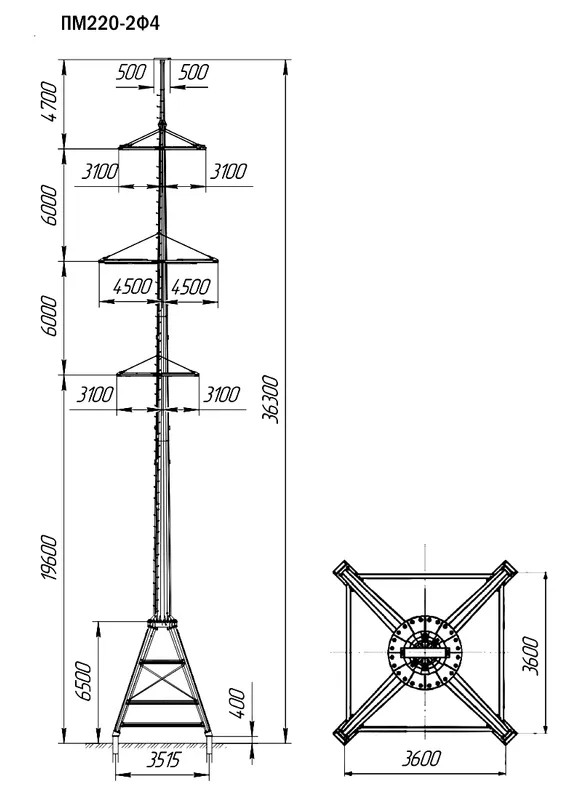

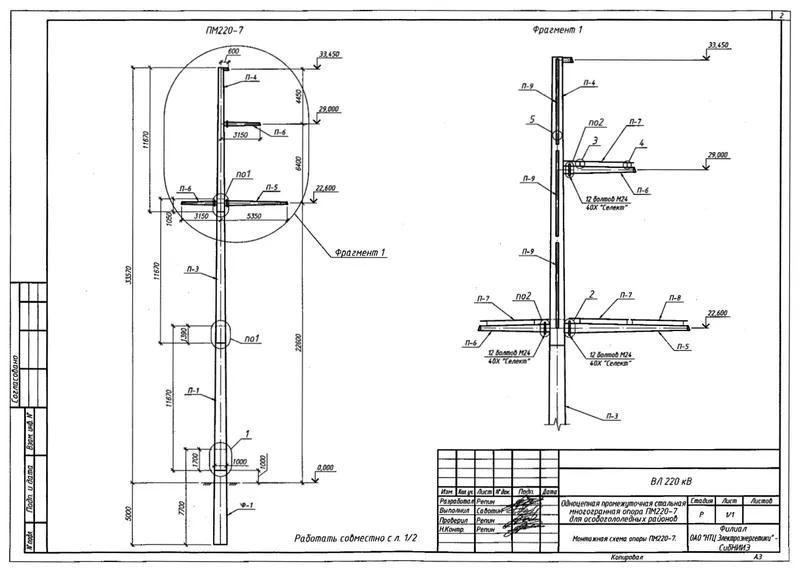

Промежуточные опоры размещают на участках, где трасса сохраняет заданное направление. Их назначение, высоту и комплектацию определяют проектные решения. Ведомость опор связывает конкретное обозначение конструкции с участком трассы и монтажными узлами.

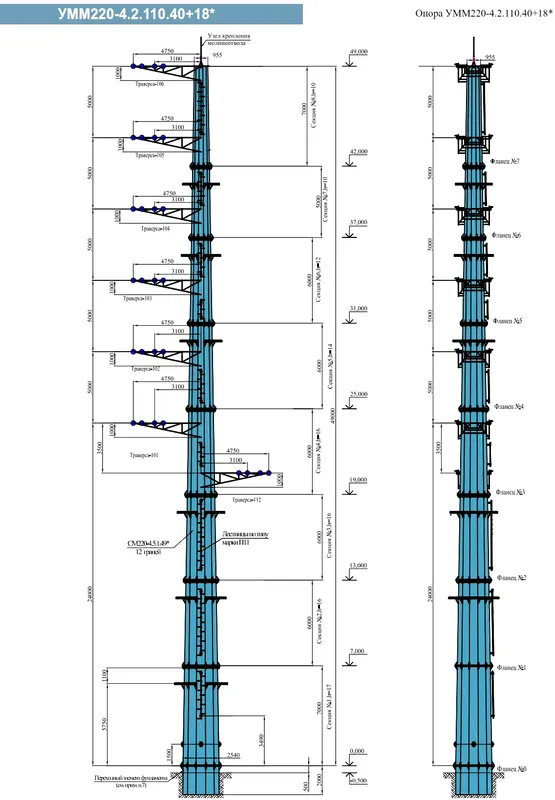

Анкерные опоры устанавливают в местах, где требуется передать усилия от натяжения проводов и грозозащитных тросов. Условия их применения задают проектом линии и расчётными сочетаниями воздействий. Для заказа проверяют обозначение опоры, схему закрепления проводов и состав металлических элементов.

Угловые опоры применяют на поворотах трассы. Угловое назначение может сочетаться с промежуточным или анкерным исполнением. Такое сочетание фиксируют в проектной документации и рабочих чертежах конкретной линии.

Концевые конструкции размещают в местах окончания линии или перехода к другому объекту. Их применимость зависит от схемы присоединения, натяжения проводов и решения портала или распределительного устройства. Поставщик проверяет эти условия по проекту и спецификации.

Специальные конструкции применяют для переходов, сложного рельефа, пересечения препятствий или иных участков с особыми требованиями. Основанием служат рабочие чертежи, расчёты и технические условия. Универсальный перечень таких конструкций без проектных данных составить нельзя.

Портальные опоры относятся к отдельному конструктивному исполнению. Их наличие в ассортименте, габариты и комплектность подтверждают техническим документом поставщика. Заказчик передаёт сведения о пролёте, узлах закрепления и требованиях к фундаментам.

Строки таблицы описывают признаки назначения. Один объект может совмещать угловое назначение с анкерной или промежуточной схемой. Окончательное обозначение конструкции берут из проектной документации.

Решётчатые опоры 220 кВ: конструкция и характеристики

Решётчатые опоры 220 кВ собирают из отдельных металлических элементов, соединённых в пространственную систему. Конкретный состав деталей задают рабочие чертежи и спецификация. В документации могут быть указаны ствол, пояса, раскосы, траверсы, оголовки и монтажные соединения.

При рассмотрении конструкции проверяют обозначение изделия, геометрию, массу, материалы, защитное покрытие и комплектность. Значения этих параметров берут из паспорта, чертежа или технического документа на конкретную опору. Универсальные характеристики для всего класса изделий применять к закупке нельзя.

Соединения элементов выполняют способом, который предусмотрен рабочей документацией. Если проект предусматривает болтовое соединение, проверяют крепёж, отверстия, шайбы, гайки и порядок сборки. Если предусмотрены сварные узлы, контролируют требования чертежей и документов на сварочные операции.

Проектировщик сопоставляет конструкцию с узлами крепления проводов, тросов и арматуры. Также проверяют соответствие габаритов, фундаментов и монтажной последовательности. Для согласования изготовителю передают чертежи, спецификации, ведомость металла и требования к покрытию.

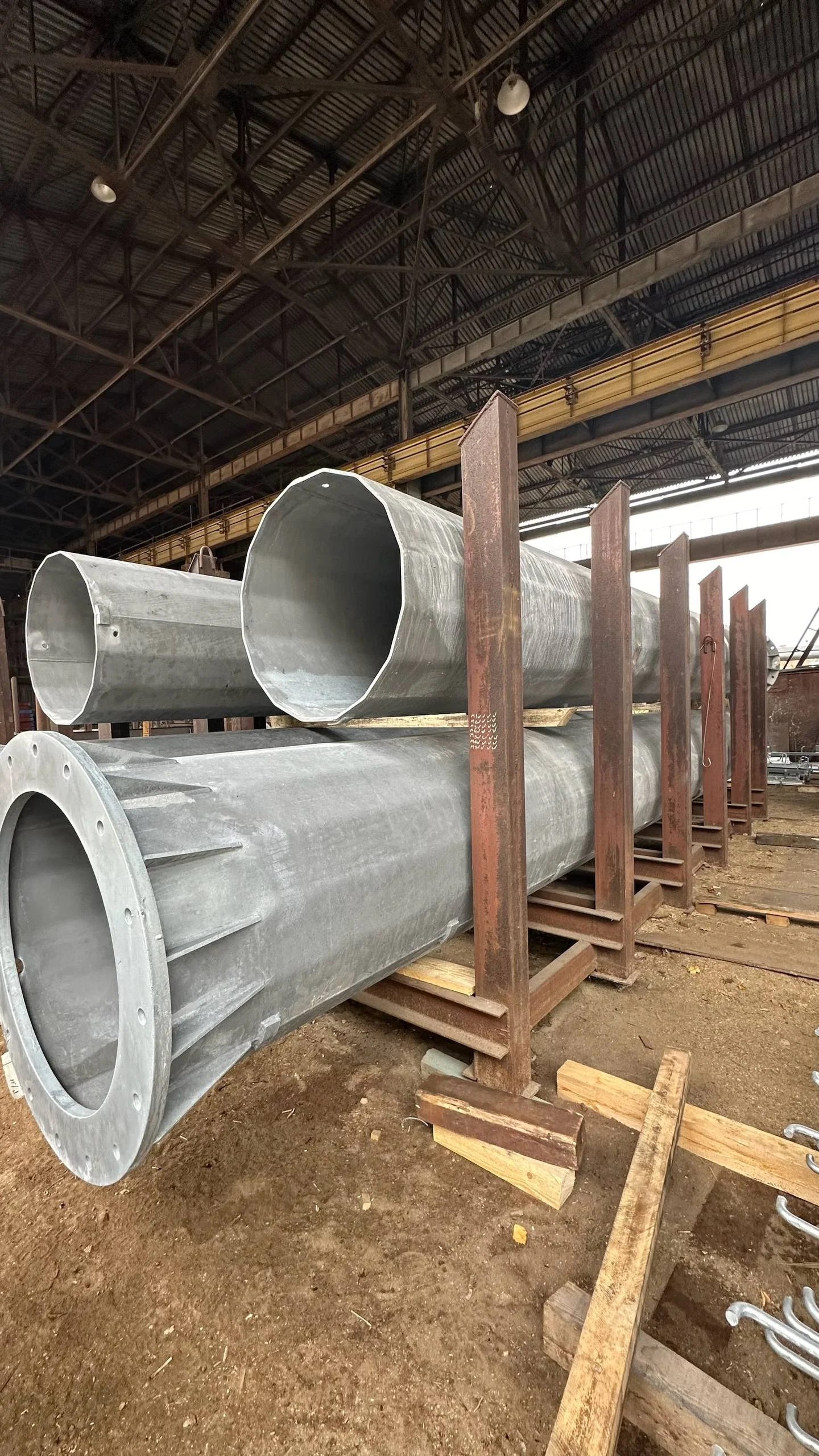

Металлические опоры ВЛ 220 кВ требуют сопоставления с общей схемой линии. Отдельная конструкция должна соответствовать своему обозначению и месту установки. Сведения о совместимости фиксируют в проекте, рабочей документации или согласованном техническом решении.

Сведения о конструктивных исполнениях можно посмотреть в разделе металлические опоры ЛЭП. Перед переходом к заказу сопоставляют назначение изделия, класс напряжения и проектные узлы.

Производство опор ЛЭП 220 кВ

Производство опор ЛЭП 220 кВ начинают с проверки исходных документов. Поставщик сопоставляет чертежи, ведомость опор, спецификацию, требования к материалам и состав комплекта. При выявлении расхождений перечень вопросов согласуют до запуска изготовления.

До оформления заказа уточняют исполнение конструкции, защитное покрытие, требования к маркировке и состав отгрузочных документов. Также согласуют условия приёмки, порядок предоставления документов и требования к упаковке. Эти пункты закрепляют в коммерческом предложении, спецификации или договоре.

Подготовка деталей включает операции, предусмотренные рабочей документацией и технологическими документами изготовителя. Набор операций зависит от конструктивного исполнения и применяемых соединений. Фактический маршрут производства подтверждают документами конкретного предприятия.

Сварные соединения выполняют при наличии соответствующих требований в проекте или технических условиях. Болтовые соединения комплектуют по спецификации и согласованной ведомости крепежа. Требования к контролю соединений проверяют по применимым стандартам и документам на конкретное изделие.

Проектирование и проверку стальных конструкций проводят с учётом применимых требований СП 16.13330.2017, если этот документ включён в состав нормативной базы проекта. Расчёт воздействий и сочетаний проверяют по СП 20.13330.2016 при его применимости к объекту.

Защитную обработку назначают с учётом условий эксплуатации и требований проекта. Горячее цинкование включают в заказ после подтверждения технологии, доступности услуги и требований к покрытию. Для горячего цинкования проверяют применимость ГОСТ 9.307-89 к конкретным деталям и условиям заказа.

Контроль проводят в объёме, установленном проектом, техническими условиями и договором. Состав проверок зависит от материала, соединений, покрытия и требований приёмки. Полученные результаты связывают с обозначением изделия и комплектовочной ведомостью.

Маркировка помогает сопоставить детали с чертежами и спецификацией. Перед отгрузкой сверяют обозначения, количество элементов, крепёж и дополнительные позиции. Обнаруженные расхождения фиксируют и согласуют до передачи груза перевозчику.

Опоры ЛЭП 220 кВ: от чего зависит цена

Цена опор ЛЭП 220 кВ зависит от конструкции, массы металла, объёма заказа и состава комплекта. На расчёт также влияют требования к материалам, соединениям, защитному покрытию, упаковке и доставке. Поставщик подтверждает эти факторы расчётом по спецификации.

Стоимость сравнивают при одинаковых обозначениях изделий и сопоставимых условиях поставки. Разные комплектации могут включать крепёж, дополнительные элементы, упаковку или транспортные операции. Поэтому сравнение одной цены без проверки состава предложения создаёт риск неполного расчёта.

Для запроса цены опор ВЛ 220 кВ подготовьте технические исходные данные. В заявке указывают обозначение конструкции, количество, требования к покрытию и адрес поставки. При отсутствии спецификации поставщик сначала определяет состав информации для предварительного рассмотрения.

Коммерческое предложение должно содержать единицу расчёта цены и перечень изделий. Также проверяют количество, комплектность, стоимость доставки, условия оплаты и срок действия предложения. Отдельно уточняют включение НДС, упаковки, крепежа и дополнительных позиций.

Срок изготовления и срок поставки указывают только после подтверждения поставщика. Эти данные зависят от документации, очередности заказа, наличия материалов и маршрута доставки. В договоре фиксируют согласованный график и ответственность сторон.

Как купить опоры 220 кВ

Чтобы купить опоры 220 кВ, подготовьте комплект исходных данных для проверки заявки. Передайте рабочую документацию или техническое задание, ведомость опор, обозначения изделий и количество. Добавьте спецификации, требования к покрытию, составу комплекта и адресу поставки.

Условия эксплуатации передают в составе проектных требований. Заказчик не назначает расчётные параметры самостоятельно, если они относятся к проектной части. Поставщик использует подтверждённые данные для проверки возможности изготовления и расчёта предложения.

Если проект ещё не подготовлен, запросите у поставщика перечень данных для предварительного рассмотрения. Возможность подбора, проектирования или адаптации конструкции нужно подтвердить отдельно. В заявке указывают требуемый результат и доступные исходные материалы.

Последовательность согласования обычно включает проверку документов, уточнение спецификации и подготовку коммерческого предложения. После согласования состава поставки фиксируют цену, условия оплаты, график и место передачи. Договор связывает коммерческие условия с утверждёнными техническими документами.

Для выбора раздела каталога можно использовать страницу опоры ЛЭП. Изделия для разных классов напряжения сопоставляют только по проектным требованиям. Упоминание опор ЛЭП 110 кВ не означает взаимозаменяемость конструкций.

Комплектация и поставка опор ВЛ 220 кВ

Состав поставки разделяют на элементы опоры, крепёж и дополнительные позиции. В договоре или спецификации указывают, входят ли в комплект закладные детали, элементы фундаментов, арматура и монтажные принадлежности. Наличие каждой позиции подтверждают документами конкретного заказа.

Комплектующие для ЛЭП могут поставляться отдельной строкой или входить в состав общего заказа. Перед оформлением заявки сопоставляют их обозначения, количество и назначение. Перечень можно уточнить в разделе комплектующие для ЛЭП.

Упаковку и маркировку грузовых мест согласуют до отгрузки. Для каждого места указывают сведения, необходимые для идентификации деталей и проверки количества. Формат маркировки зависит от договора и требований перевозки.

Условия транспортирования, разгрузки и хранения фиксируют в договоре или отгрузочных инструкциях. Там же указывают адрес, график, порядок уведомления и ответственность сторон. Приёмку проводят по спецификации, комплектовочной ведомости и документам на груз.

При получении проверяют целостность упаковки, маркировку и количество мест. Затем сверяют детали с ведомостью и выявляют возможные расхождения. Замечания оформляют по процедуре, установленной договором.

Контроль качества и документы

До заключения договора сопоставьте обозначения изделий, чертежи, спецификации и требования к изготовлению. Проверьте применимость нормативных документов к конструкции, материалам, соединениям и защитному покрытию. Перечень документов утверждают с учётом проекта и технических условий.

Требования к стальным конструкциям проверяют по СП 16.13330.2017, если проект предусматривает применение этого документа. Требования к защитным цинковым покрытиям проверяют по ГОСТ 9.307-89, если технология и область применения соответствуют заказу.

Для проектных воздействий и сочетаний используют применимые положения СП 20.13330.2016. Проектировщик устанавливает состав расчётов с учётом объекта и условий эксплуатации. Поставщик получает согласованные исходные данные вместе с рабочей документацией.

При поставке запрашивают документы о качестве материалов и изделий в объёме, установленном договором. Также проверяют результаты предусмотренного контроля, комплектовочную ведомость и отгрузочные документы. Паспорт, сертификат или протокол включают в состав передачи при наличии соответствующего требования.

Марки материалов, допуски и характеристики покрытия сверяют с документами на конкретную конструкцию. Их нельзя переносить с другой серии или другого проекта без согласования. При отсутствии подтверждения параметр оставляют для уточнения в заявке.

Как заказать расчёт и коммерческое предложение

Для расчёта передайте ведомость опор, рабочую документацию, количество и адрес поставки. Добавьте обозначения конструкций, требования к покрытию, состав комплекта и желаемый график. Поставщик проверит исходные данные и сообщит, какие сведения нужны для подготовки предложения.

Результатом запроса может стать предложение с согласованной комплектацией, стоимостью и условиями изготовления и доставки. Такой состав результата подтверждают правила работы конкретного поставщика. Срок ответа указывают только при его согласовании.

В заявке укажите контактные данные, тип или обозначение опоры, количество и адрес поставки. Добавьте желаемый график и приложите проектную документацию. Запросите расчёт стоимости и уточните возможность изготовления по переданным материалам.

Источники

• СП 16.13330.2017 «Стальные конструкции».
• СП 20.13330.2016 «Нагрузки и воздействия».
• ГОСТ 9.307-89 «Единая система защиты от коррозии и старения. Покрытия цинковые горячие».
• Рабочая документация, ведомости опор, спецификации и технические условия на конкретную конструкцию.
• Каталог и документы поставщика, подтверждающие доступные изделия, операции, комплектацию и условия поставки.
