Опоры ЛЭП 35 кВ: конструкция, виды, вес и выбор по ПУЭ

Опоры ЛЭП 35 кВ подбирают по проекту линии и условиям конкретной трассы. Для выбора учитывают назначение конструкции, расположение проводов, число цепей, грунты и требования к поставке. Точные параметры модели подтверждают паспортом, техническими условиями или проектной документацией.

В этой статье рассмотрены многогранные и решетчатые конструкции, а также опоры для воздушно-кабельного перехода. Обозначение ПМ35-4 и характеристики конкретного изделия требуют сверки с документацией производителя. Без такой проверки нельзя достоверно расшифровать маркировку или указывать размеры, массу, нагрузки и цену.

Типы опор и условные обозначения

Опоры ВЛ различают по назначению, конструкции и исполнению. По назначению в проекте могут применяться промежуточные, анкерные, угловые и специальные опоры. Конкретная классификация зависит от принятой системы обозначений и проектных решений.

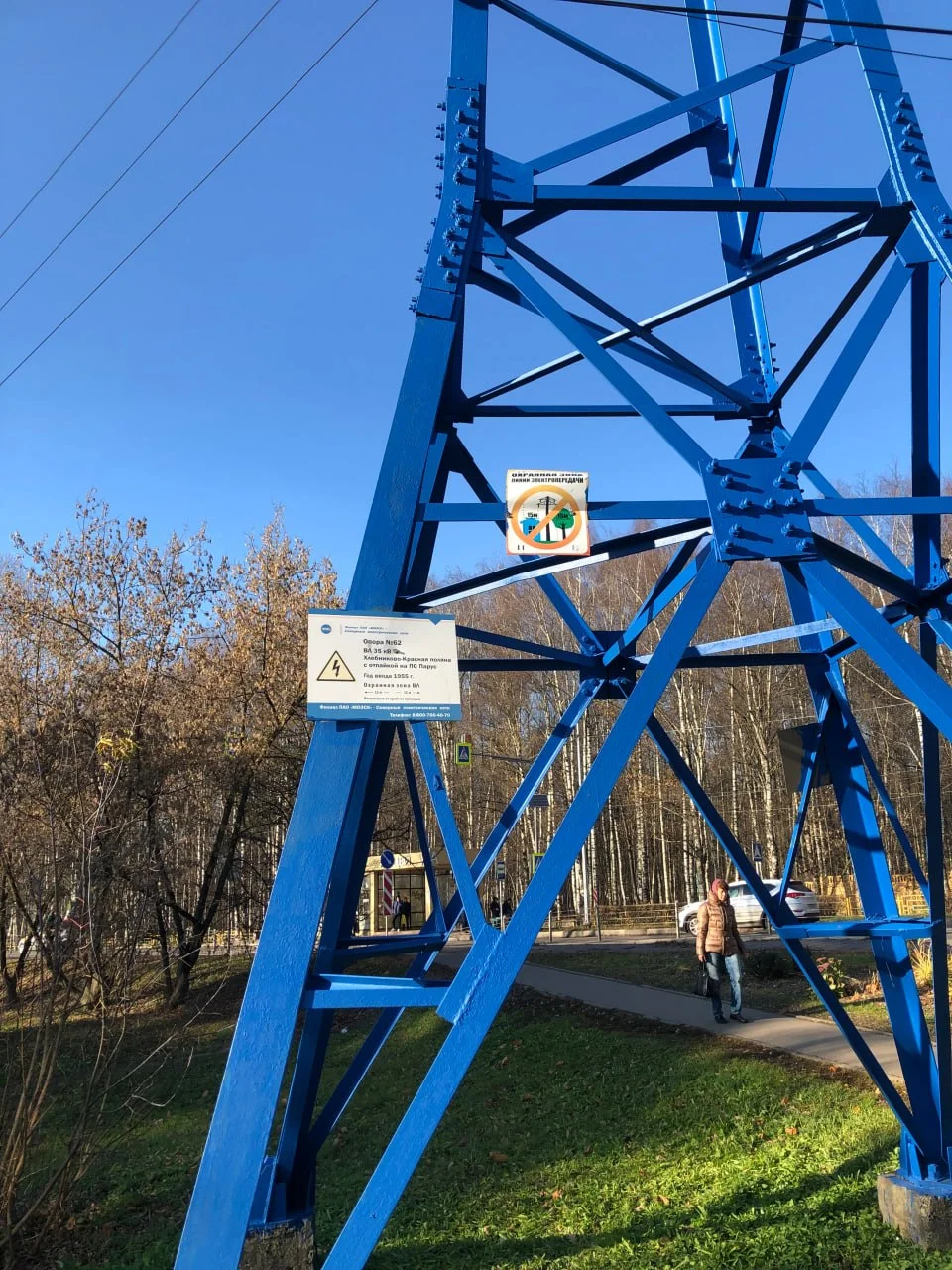

По конструкции встречаются многогранные и решетчатые опоры. Многогранная конструкция использует секционный ствол с многогранным сечением. Решетчатая конструкция образована элементами, соединенными в пространственную систему. Сопоставлять изделия следует по проектным характеристикам и документам, а не только по внешнему виду.

Для воздушно-кабельного перехода предусматривают специальное исполнение, согласованное с проектом перехода. Его состав и параметры нельзя переносить на обычную опору без проверки документации. Проект также определяет, предназначена ли конструкция для одноцепной, двухцепной линии или линии с большим числом цепей.

Маркировка стальных многогранных опор ВЛ 35 кВ строится по единому отраслевому стандарту. Буквенный индекс «ПМ» обозначает «промежуточная многогранная», цифра «35» указывает класс напряжения 35 кВ, а последующий индекс через дефис определяет номер типоразмера по несущей способности и числу цепей (ПМ-35-1, ПМ-35-2, ПМ-35-4, ПМ-35-6). Индекс «Ф» указывает на фланцевый монтаж к фундаменту.

Конструктивные характеристики многогранных опор серии ПМ-35

Стальные многогранные опоры серии ПМ-35 разработаны по типовому проекту 22.0098 для одноцепных и двухцепных воздушных линий 35 кВ. Конструкция представляет собой конический пустотелый ствол правильного 8- или 12-гранного поперечного сечения с конусностью 15 мм на 1 метр высоты.

Опора модели ПМ-35-4 (артикул E1-40296) рассчитана на подвеску двух трехфазных цепей проводов марок АС 70/11 - АС 120/19 по ГОСТ 839-2019 в I-IV ветровых и I-IV гололедных районах по ПУЭ-7. Ствол опоры разделен на секции длиной до 11-12 метров, соединяемые монтажными фланцами на высокопрочных болтах класса 8.8 по ГОСТ Р 52643-2006.

Для изготовления ствола и траверс применяется низколегированная конструкционная сталь повышенной прочности марки С345 по ГОСТ 27772-2021 (09Г2С категории 12 по ГОСТ 19281-2014), сохраняющая ударную вязкость при температурах до -50 °C. Защита от коррозии выполняется методом горячего цинкования по ГОСТ 9.307-2021 с толщиной цинкового слоя 80-120 мкм.

Технические характеристики опор ПМ-35 (типовой проект 22.0098)

В таблице приведены подтвержденные рабочими чертежами параметры серийных многогранных опор ПМ-35 завода «Энерго-1»:

Опоры поставляются комплектно: секции ствола, съемные траверсы, крепежные метизы класса 8.8, узлы заземления, монтажная схема КМД и паспорт качества предприятия. Прямой переход к карточке изделия: Промежуточная опора ПМ-35-4 в каталоге опор ЛЭП.

Область применения

Опоры ЛЭП 35 кВ используют в проектах воздушных линий соответствующего напряжения. Конкретное место установки определяют по трассе и проектной схеме. Для прямых участков, поворотов и переходов могут потребоваться разные исполнения.

При подборе учитывают рельеф, грунты, климатические условия, пересечения и требования к прокладке линии. Число цепей и схема расположения проводов также влияют на проектное решение. Универсального выбора по одному обозначению или материалу конструкции недостаточно.

Опоры воздушно-кабельного перехода рассматривают отдельно. Заказчику нужно передать проектные требования к переходу и данные о сопрягаемом оборудовании. Производитель подтверждает возможность изготовления нужного исполнения документами и согласованной спецификацией.

Особенности производства

Производство опор ЛЭП 35 кВ должно соответствовать документации на конкретное изделие. Состав операций, применяемые материалы и методы контроля зависят от конструкции и технических условий производителя. Без подтвержденных сведений нельзя указывать технологию, производственные мощности или сроки изготовления.

До размещения заказа согласуют чертежи, исполнение, материал, покрытие и комплектность. Заказчик запрашивает документы, которые подтверждают характеристики изделия и результаты предусмотренного контроля. Перечень документов фиксируют в договоре или спецификации.

Требования к материалам, допускам и покрытиям проверяют по применимым стандартам, техническим условиям и документации изделия. Марки материалов указывают только при наличии подтверждающего документа. Это помогает избежать расхождений между проектом, предложением и фактической поставкой.

Преимущества многогранных и решетчатых конструкций

Многогранные и решетчатые опоры отличаются конструктивным устройством. Само название типа не подтверждает пригодность изделия для конкретного проекта. Решение принимают после сопоставления проектных требований с документированными характеристиками выбранной модели.

При сравнении проверяют условия перевозки, монтажа, обслуживания и совместимость с элементами линии. Эти вопросы рассматривают для конкретного маршрута и комплектации. Утверждения о меньшей стоимости или превосходстве одного типа требуют расчетов и сопоставимых исходных данных.

Для одноцепной, двухцепной и многцепной линии проверяют соответствие конструкции принятой схеме. Для перехода на кабель отдельно согласуют специальное исполнение. В каждом случае сведения подтверждают чертежами и проектной документацией.

Купить многогранные опоры

Чтобы запросить опоры ЛЭП 35 кВ купить, подготовьте данные о линии и трассе. Укажите проектное назначение, требуемый тип конструкции, число цепей и условия установки. Приложите чертежи или спецификацию, если они уже утверждены.

В запросе также полезно перечислить требования к материалам, покрытию, комплектности и подтверждающим документам. Для воздушно-кабельного перехода приложите отдельные требования к узлу сопряжения. Эти сведения позволяют сопоставить предложение с проектом и выявить вопросы до оформления заказа.

Запрос «опоры ВЛ 35 кВ цена» не имеет точного ответа без характеристик изделия и условий поставки. На итоговую стоимость могут влиять исполнение, материалы, покрытие, комплектность и логистика. Конкретный состав цены следует подтвердить коммерческим предложением и договором.

Перед оплатой сверьте обозначение модели, чертежи, количество изделий и комплект поставки. Зафиксируйте в спецификации требования к документам и порядок согласования изменений. Сроки производства и поставки проверяйте по предложению поставщика, поскольку в исходных материалах они не подтверждены.

Нормативная база и стандарты

Проектирование и изготовление многогранных и решетчатых опор ВЛ 35 кВ на заводе «Энерго-1» осуществляется строго по действующим нормативным документам:

• ПУЭ-7 (Глава 2.5: Воздушные линии электропередачи напряжением выше 1 кВ)
• СП 16.13330.2017 (Стальные конструкции. Актуализированная редакция СНиП II-23-81*)
• СП 20.13330.2016 (Нагрузки и воздействия. Ветровые и гололедные нагрузки)
• ГОСТ 27772-2021 (Прокат для строительных стальных конструкций. Марки стали С245, С345, С355)
• ГОСТ 9.307-2021 (Единая система защиты от коррозии и старения. Покрытия цинковые горячие)
• Типовой проект 22.0098 (Стальные многогранные опоры ВЛ 35 кВ)
