Расчёт опор ЛЭП и экспертиза проектных решений: порядок проверки, документы и параметры

Расчёт опор ЛЭП определяет возможность передачи нагрузок от проводов и тросов через металлоконструкцию, соединения и фундамент в грунтовое основание. Для действующей линии расчётная модель должна отражать фактические пролёты, тяжения, геометрию и повреждения.

Инженерная экспертиза ЛЭП объединяет проверку исходных данных, анализ проектных решений и оценку результатов расчёта. Обследование опор ЛЭП устанавливает состояние конструкций непосредственно на трассе. Экспертиза проектной документации ВЛ проверяет обоснованность решений до изготовления, строительства или реконструкции.

Техническая экспертиза опор ВЛ может включать все перечисленные работы. Её состав определяют по конкретной задаче: изменение проводов, проверка повреждённой опоры, подготовка реконструкции или оценка спорного проектного решения.

Ниже рассмотрены металлические многогранные опоры, их соединения и основания. Для сопоставления приведены параметры решётчатых конструкций. Числовые характеристики исполнений используются для предварительного инженерного сравнения. Итоговое решение принимают после проверки нагрузок, габаритов, грунтов и фактической комплектации.

Для каждой проверяемой опоры требуется прослеживаемая цепочка документов. Марка в ведомости должна соответствовать чертежу, расчётной модели, спецификации и паспорту поставки. Совпадение буквенного обозначения без проверки исполнения такой связи не обеспечивает.

1. Когда требуется расчёт опор ЛЭП и техническая экспертиза

Новое строительство и изменение проектных условий

При новом строительстве проверяют каждое сочетание типа опоры, расчётного пролёта, климатического района и основания. Принадлежность конструкции к типовой серии сама по себе не подтверждает применимость на выбранном пикете.

Повторная проверка требуется при замене фазных проводов, подвеске ОКГТ, увеличении числа цепей и изменении анкерного участка. Увеличение передаваемой мощности влияет на конструкцию через конкретные технические изменения. К ним относятся новое сечение провода, повышенная рабочая температура и изменённые тяжения.

Перенос опоры меняет длины смежных пролётов, угол поворота и отметки точек подвеса. Даже сохранение прежней марки конструкции требует проверки обновлённой схемы. На пересечениях дополнительно контролируют провес и расстояния до пересекаемого объекта.

Для концевой опоры рассчитывают одностороннее тяжение проводов и тросов. На подходе к ВКПП учитывают нагрузки от кабельных креплений, концевых муфт и установленного оборудования. Состав оборудования принимают из рабочей документации конкретного переходного пункта.

Замена провода на более лёгкий также требует механического расчёта. Изменение диаметра, упругих характеристик и монтажного состояния может увеличить отдельные составляющие нагрузки. Проверку выполняют для всей системы расчётных режимов.

Эксплуатационные и аварийные основания

Проверка технического состояния опор ВЛ требуется при коррозии, крене, повреждении траверс, раскрытии фланцев и деформации ствола. Отдельную группу составляют просадка, выпучивание, размыв и смещение фундаментов.

После обрыва провода исследуют продольное нагружение и возможные остаточные деформации. После наезда техники проверяют вмятины, трещины и местную устойчивость оболочки. После пожара обследуют металл, соединения, покрытие и основание в зоне нагрева.

Гололёдное или ветровое воздействие оценивают по фактическим сведениям о событии. Отсутствие видимого повреждения ствола не исключает смещения анкеров или деформации подземной части.

При развитии крена сопоставляют результаты нескольких геодезических измерений. Для сравнения сохраняют систему координат, контрольные точки и условия измерения. Однократная съёмка показывает положение конструкции на дату обследования.

Выбор объёма проверки

Поверочный расчёт применяют при известной геометрии, подтверждённом состоянии элементов и установленной схеме нагрузок. Обследование назначают при повреждениях, расхождениях документации или неизвестных характеристиках существующей конструкции.

Комплексная проверка нужна при реконструкции действующей линии с заменой проводов и изменением фундаментов. Она связывает обследование, расчёт и анализ проектной документации в одну проверяемую модель.

В задании фиксируют перечень пикетов, проверяемые режимы и границы заключения. Проверка одного ствола позволяет сделать вывод только о рассмотренном элементе. Для оценки опоры целиком необходимы соединения, анкеры, фундамент и грунтовое основание.

Отдельно определяют назначение результата: выбор конструкции, оценка повреждения, проверка проекта либо разработка усиления. От этого зависят детализация модели и состав полевых измерений. Заключение должно отвечать на вопросы задания без расширения выводов за исследованные условия.

2. Исходные данные: трасса, провода, климат и грунты

Геометрия линии и расчётные пролёты

Заказчик передаёт напряжение ВЛ, число цепей, схему фаз и ведомость опор по пикетам. Для каждого участка нужны длины пролётов, углы поворота, отметки подвеса и границы анкерных участков.

Геометрический пролёт нельзя автоматически использовать для всех нагрузок. Ветровой пролёт характеризует участок провода, передающий поперечную нагрузку на опору. Весовой пролёт определяют по положению низших точек провода в смежных пролётах.

На пересечённом рельефе весовая нагрузка существенно зависит от разности отметок. Для отдельных сочетаний возможна направленная вверх составляющая усилия. Её проверяют совместно с закреплением гирлянды и устойчивостью опорного узла.

Продольный профиль должен содержать существующие дороги, коммуникации, здания и пересекаемые линии. При обследовании профиль сопоставляют с актуальной геодезической съёмкой. Подсыпка дороги или планировка территории может уменьшить габарит без изменения опоры.

Для расчёта необходимы координаты точек закрепления, включая тросостойку и дополнительные подвески. Высота конструкции и отметка закрепления нижней фазы относятся к разным параметрам. Подмена одного другим искажает проверку габаритов.

Провода, тросы и подвесная арматура

По каждому проводу необходимы марка, диаметр, масса единицы длины, механические характеристики и монтажные тяжения. Дополнительно задают рабочие температуры, исходное состояние и принятую методику расчёта провеса.

Для ВЛ 10 кВ рассматривают СИП-3, АС-50/8.0, АС-70/11 и АС-95/16. Трос С-35 применяют в предусмотренных проектом решениях на переходах и подходах к подстанциям.

Для ВЛ 35 кВ исходный перечень включает АС-70/11, АС-95/16 и АС-120/19. Грозозащитный трос С-50 либо его отсутствие обосновывают принятой схемой грозозащиты.

Для ВЛ 110 кВ рассматривают АС-95/16, АС-120/19, АС-150/24 и АС-240/32. Возможные тросы включают С-50, ТК-9.1, АС-70/72 и ОКГТ. Для ОКГТ используют механические характеристики конкретного исполнения кабеля.

В весовую нагрузку включают гирлянды изоляторов, зажимы, гасители вибрации и дистанционные распорки. Расчётная модель должна сохранять фактические эксцентриситеты креплений. Замена гирлянды изменяет одновременно массу, длину подвеса и положение провода.

Для расщеплённой фазы задают количество составляющих, расстояния между ними и расположение распорок. Нагрузки передают через фактическую схему подвески. Простое увеличение силы в одной точке может не воспроизвести кручение траверсы.

Климатические и геологические условия

Ветровые и гололёдные воздействия назначают по ПУЭ-7 и СП 20.13330.2016 с разграничением областей применения требований. Коэффициенты разных нормативных моделей нельзя механически перемножать. В расчёте фиксируют источник каждого параметра и принятую систему сочетаний.

Для участка задают климатические районы, температуры, рельеф, высоту расположения и особенности местных условий. На больших переходах проверяют изменение ветрового воздействия по высоте. Для склонов и открытых пространств исследуют применимость принятой модели местности.

Инженерно-геологический отчёт должен описывать слои грунта, расчётные характеристики и уровень подземных вод. Нужны сведения о промерзании, пучинистости, просадочности и возможном размыве. Для многолетнемёрзлых грунтов задают температурный режим и принцип использования основания.

Монтажные ограничения включают подъезд техники, грузоподъёмность кранов, места складирования и допустимые схемы строповки. Эти условия влияют на секционирование опоры и монтажные сочетания.

При реконструкции проверяют соответствие прежних изысканий фактической планировке и водному режиму. Подтопление, новая насыпь или выемка способны изменить условия работы основания. Возраст отчёта оценивают совместно с изменениями площадки и требованиями проектирования.

Комплект документов для начала работ

Минимальный комплект включает задание, профиль трассы, ведомость опор, характеристики проводов и инженерно-геологический отчёт. Для существующей линии добавляют исполнительные схемы, паспорта конструкций, сведения о ремонтах и материалы осмотров.

Расчётные файлы передают вместе с описанием программного комплекса, исходных предпосылок и версии модели. Один итоговый коэффициент использования не позволяет проверить корректность закреплений, нагрузок и сочетаний.

Исходные данные регистрируют в ведомости с обозначением документа, датой и областью применения. Противоречия между чертежом, паспортом и обмерами фиксируют отдельными позициями. До разрешения противоречия рассматривают обоснованные расчётные варианты.

Передать проектную документацию и материалы обследования для предварительной оценки объёма работ.

3. Расчётная модель: нагрузки, многогранный ствол, соединения и основание

Нагрузки и сочетания

Собственный вес определяют для ствола, траверс, площадок, лестниц и постоянного оборудования. Нагрузки от проводов и тросов прикладывают в фактических точках подвеса. Распределённое ветровое воздействие на ствол задают с учётом изменения сечения по высоте.

Гололёд увеличивает вертикальную нагрузку и площадь обдува проводов. Расчёт включает режимы максимального ветра, гололёда и предусмотренного совместного воздействия. Температурные режимы влияют на тяжение и провес через механический расчёт провода.

На угловой опоре поперечная составляющая зависит от тяжения и угла поворота. Для равных тяжений её геометрическую составляющую можно записать как Q = 2T sin(α/2). Здесь T обозначает тяжение одного провода, α обозначает угол поворота трассы.

Для неравных тяжений используют векторное сложение усилий смежных пролётов. Простая формула для равных тяжений такой случай не описывает. На концевой опоре рассматривают одностороннее приложение усилий всех предусмотренных проводов.

Аварийные сочетания включают установленные нормативами случаи обрыва проводов и тросов. Монтажные сочетания охватывают подъём элементов, натяжение проводов и временное раскрепление. Максимальные значения разных воздействий объединяют только по принятой нормативной системе сочетаний.

Из пространственной модели получают продольную силу, поперечные силы, изгибающие моменты и крутящий момент. Для фундамента формируют отдельную ведомость реакций по расчётным сочетаниям. Совместность компонентов сохраняют при передаче нагрузок между расчётами.

Каждое сочетание получает идентификатор и описание состояния линии. Ведомость показывает направление ветра, температуру, наличие гололёда и повреждённый провод. Это позволяет восстановить физический смысл определяющей проверки.

Проверка модели независимыми оценками

Сумму вертикальных реакций сопоставляют с заданными весовыми нагрузками. Горизонтальные реакции проверяют по сумме внешних воздействий с сохранением знаков. Для опрокидывающего момента выполняют отдельную оценку через силы и плечи.

Для консольной схемы предварительная оценка момента имеет вид M = Σ(Fi × hi). Здесь Fi обозначает горизонтальную силу, hi обозначает высоту её приложения. Такая оценка помогает выявить ошибочную отметку подвеса или пропущенную нагрузку.

При поперечном изгибе проверяют обе главные плоскости и совместное действие компонентов. Ориентация многогранного сечения относительно траверс должна совпадать с чертежом. Поворот сечения в модели способен изменить местную работу граней.

Дополнительно проверяют размерности, знаки реакций и направление местных осей элементов. Для оболочечной модели контролируют ориентацию нормалей и способ передачи сосредоточенных сил. Распределение нагрузки по узлам должно соответствовать реальному креплению.

Прочность и устойчивость многогранного ствола

ММО и СМО обозначают металлическую многогранную опору из гнутого листового профиля. Конический ствол выполняют с восемью, двенадцатью или шестнадцатью гранями. Число граней влияет на геометрию оболочки и работу плоских участков листа.

По СП 16.13330.2017 проверяют прочность, общую устойчивость и местную устойчивость элементов. Для оболочки анализируют сочетание сжатия, изгиба, поперечной силы и кручения. Расчётная схема должна отражать отверстия, вырезы, люки и изменение толщины секций.

Стержневая модель удобна для определения общих усилий и перемещений. Зоны фланцев, люков и сосредоточенных нагрузок могут потребовать оболочечной модели. Размер конечных элементов проверяют по сходимости результатов в контролируемой зоне.

Податливость основания и геометрическая нелинейность могут влиять на перемещения высокой опоры. Принятые упрощения обосновывают сопоставлением с характером работы конструкции. Для переходной опоры отдельно проверяют условия эксплуатации и допустимые перемещения точек подвеса.

При анализе местной устойчивости используют фактическую ширину плоской грани и остаточную толщину. Условный круглый профиль без обоснования может скрыть работу отдельных пластин. Расчётную методику выбирают с учётом геометрии оболочки и границ применимости нормативных зависимостей.

Металл и расчётные сопротивления

Для строительного проката классы С245, С255, С345 и С355 задают по ГОСТ 27772-2021. Расчётные сопротивления принимают по СП 16.13330.2017 с учётом толщины и вида проката.

Для решётчатых опор 35 кВ рассматривают С245/С255, для поясов и более нагруженных элементов - С345/С355 по ГОСТ 27772-2021. Для конструкций 110 кВ распределение классов по элементам устанавливают расчётом и рабочими чертежами согласно СП 16.13330.2017.

Обозначения Ст3сп5 и 09Г2С нельзя автоматически приравнивать ко всем классам прочности ГОСТ 27772-2021. Соответствие подтверждают сертификатами, требованиями к химическому составу и механическим свойствам по применимому ГОСТ.

Для применения при температуре ниже -40 °C проверяют ударную вязкость и категорию поставки согласно СП 16.13330.2017 и ГОСТ 27772-2021. Одного названия марки недостаточно для подтверждения хладостойкости.

При отсутствии сертификатов программу идентификации материала связывают с задачей расчёта. Объём испытаний должен позволять обосновать принятые характеристики. Возможность отбора образцов согласуют с сохранением работоспособности конструкции.

Фланцы, болты, сварка и телескопические стыки

Фланцевый узел проверяют на изгиб пластины, растяжение болтов и передачу поперечной силы. При расчёте учитывают контакт фланцев и возможное дополнительное растяжение крепежа от деформации пластины. Распределение усилий между болтами зависит от жёсткости узла.

Для анкеров анализируют растяжение, срез и совместное действие усилий. Монтажный зазор, подливка и положение опорной плиты должны соответствовать расчётной схеме. Отсутствие проектного контакта меняет передачу нагрузки в фундамент.

В сварных соединениях проверяют основной металл, шов и зоны концентрации напряжений. Для телескопического стыка контролируют длину нахлёста, посадку и передачу усилий между секциями. Произвольное уменьшение нахлёста при монтаже меняет расчётные условия узла.

В ведомости соединений указывают диаметр, класс прочности, количество крепежа и принятую технологию затяжки. Для анкеров дополнительно нужны рабочая длина, закрепление и положение относительно арматуры. Замену крепежа оценивают по всему набору характеристик соединения.

Фундамент и грунтовое основание

Для многогранных опор применяют свайные, трубчатые, монолитные и другие основания по проекту. Проверка включает несущую способность, перемещения, выдёргивание, сдвиг и действие морозного пучения. Для свай дополнительно анализируют горизонтальное нагружение и работу группы.

Расчёты оснований выполняют по СП 22.13330.2016, свайных фундаментов - по СП 24.13330.2021. Железобетонные элементы проверяют по СП 63.13330.2018. Применимость редакций и изменений фиксируют в нормативной ведомости проекта.

Узкая база ММО позволяет рассматривать компактные фундаментные решения. Устойчивость в пучинистом грунте обеспечивается расчётом и конструктивными мероприятиями. Тип опоры сам по себе не исключает выпучивание, крен или осадку.

При передаче реакций указывают отметку расчётного сечения и систему координат. Перенос нагрузки к другой отметке сопровождают пересчётом моментов. Ведомость огибающих дополняют исходными сочетаниями для проверки совместного действия усилий.

4. Технические параметры опор и границы применения типовых решений

Функциональные исполнения

ПМ применяют как промежуточные многогранные опоры на прямых участках. АМ воспринимают предусмотренные проектом продольные усилия анкерного участка. УМ и АУМ совмещают работу при повороте трассы с соответствующими условиями закрепления проводов.

КМ устанавливают на концевых участках, включая подходы к подстанциям и ВКПП. ППМ используют для переходных решений повышенной высоты. Значение индекса проверяют по документации конкретного исполнения: портальные обозначения могут иметь собственную систему маркировки.

Происхождение и статус табличных данных

Таблицы 1-3 сохраняют числовой набор технической подборки, использованной для подготовки статьи. Для многогранных исполнений исходные записи перечисляют марку, назначение, высоту, число граней и массу. Для решётчатых исполнений дополнительно приведены база и высота траверсы.

Эти записи используются здесь как справочные исходные данные предварительного сравнения. Они не обозначаются паспортными характеристиками конкретной поставки. Ссылка на раздел продукции «Энерго-1» идентифицирует направление продукции, но не подтверждает каждую табличную строку.

Адресных паспортов и обозначений рабочих чертежей для перечисленных многогранных исполнений в исходной подборке нет. Для решётчатых опор указаны серии без распределения всех марок по конкретным выпускам. Поэтому принадлежность каждого исполнения к выпуску проверяют по титульному листу и ведомости чертежей.

При выборе для проекта к строке таблицы прикладывают паспорт либо рабочий чертёж с номером редакции. В документе проверяют состав массы, определение высоты и допустимые условия применения. Числовую несущую способность получают из расчёта или документа с установленной областью применения.

Таблица 1. Многогранные опоры 10 и 35 кВ

Высоты, число граней и массы воспроизводят исходные справочные записи. Провода перечислены как варианты соответствующего класса напряжения для механического расчёта. Перечень проводов не является разрешением на их применение при произвольном пролёте.

Классы проката в таблице отражают варианты выбора по ГОСТ 27772-2021, а распределение по деталям закрепляют рабочие чертежи. Характер нагрузки описывает расчётную функцию конструкции. Числовой предел нагрузки нельзя выводить из высоты или массы опоры.

Для рассматриваемых решений исходная подборка задаёт горячее цинкование толщиной 80-120 мкм с контролем по ГОСТ 9.307-2021. Этот диапазон относится к заданию на покрытие рассматриваемых изделий. Его нельзя считать универсальным требованием стандарта для любой толщины металла и любого изделия.

Таблица 2. Многогранные опоры 110 кВ

Для вариантов грозозащиты рассматривают С-50, ТК-9.1, АС-70/72 или ОКГТ. Каждый вариант изменяет нагрузку на тросостойку и основание. Одинаковое назначение тросов не означает одинаковых механических характеристик.

Приведённые параметры исполнений не заменяют паспорт конкретной поставки и проверку рабочей документации. Масса конструкции не служит самостоятельным показателем несущей способности. Геометрия сечения, толщина листа и устройство соединений могут определять результат сильнее общей массы.

Для сравнения поставок отдельно выделяют ствол, траверсы, тросостойку, площадки и крепёж. Комплектность включённой массы должна совпадать. Сравнение массы голого ствола с массой полной опоры даёт ошибочный результат.

Таблица 3. Решётчатые конструкции для сопоставления

Таблица сохраняет все исходные числовые позиции для инженерного сопоставления. Обозначения серий воспроизводят исходную подборку и требуют проверки по комплекту чертежей. Сочетание двух серий в строке не подтверждает наличие исполнения в обеих сериях.

Характеристики типовых конструкций применимы в пределах предусмотренных схем, нагрузок и условий изготовления. Параметры таблицы не подтверждают допустимость произвольного провода или пролёта.

Пролёты, габариты и охранные зоны

Для предварительного сравнения ВЛ 10 кВ исходная подборка содержит пролёты 45-60 м на СВ и 80-110 м на ММО. Для ВЛ 35 кВ сравнительный диапазон составляет 120-180 м. Для ВЛ 110 кВ приведено 180-260 м. Эти диапазоны не задают допустимый пролёт конкретного проекта.

Габарит до земли назначают по категории территории, напряжению, исполнению линии и расчётному режиму. Для ВЛ выше 1 кВ используют соответствующие положения главы 2.5 ПУЭ-7. Для ВЛ 0,4 кВ применяют требования главы 2.4 ПУЭ.

В исходной подборке значения 7, 6 и 5 м отнесены соответственно к населённой, ненаселённой и труднодоступной местности. Такое сокращение не охватывает все нормативные условия. Поэтому эти значения не используются здесь как универсальная приёмочная таблица.

Расстояния нельзя обосновывать одной ссылкой на пункт 2.5.71 ПУЭ-7. В расчётной записке указывают конкретные пункты и таблицы для территории, исполнения линии и вида пересечения. Для пересечений дополнительно проверяют предусмотренные нормами режимы и расстояния до соответствующего объекта.

Фактический габарит определяют по профилю и расчётной кривой провеса. Его проверяют с учётом температуры, гололёда и других предусмотренных состояний. Проверка только по высоте нижней траверсы не определяет минимальное расстояние в пролёте.

Охранную зону устанавливают отдельно от вертикального габарита. Правила, утверждённые постановлением Правительства РФ № 160, предусматривают для обычных ВЛ 10, 35 и 110 кВ соответственно 10, 15 и 20 м. Расстояние отсчитывают от крайних проводов при их неотклонённом положении. Для отдельных исполнений ВЛ 10 кВ проверяют специальные положения правил.

Статус и применимость нормативного акта проверяют на дату проектного решения. Ведомость нормативов должна содержать редакцию и принятые изменения. Справочное число без этих условий не служит достаточным основанием для согласования трассы.

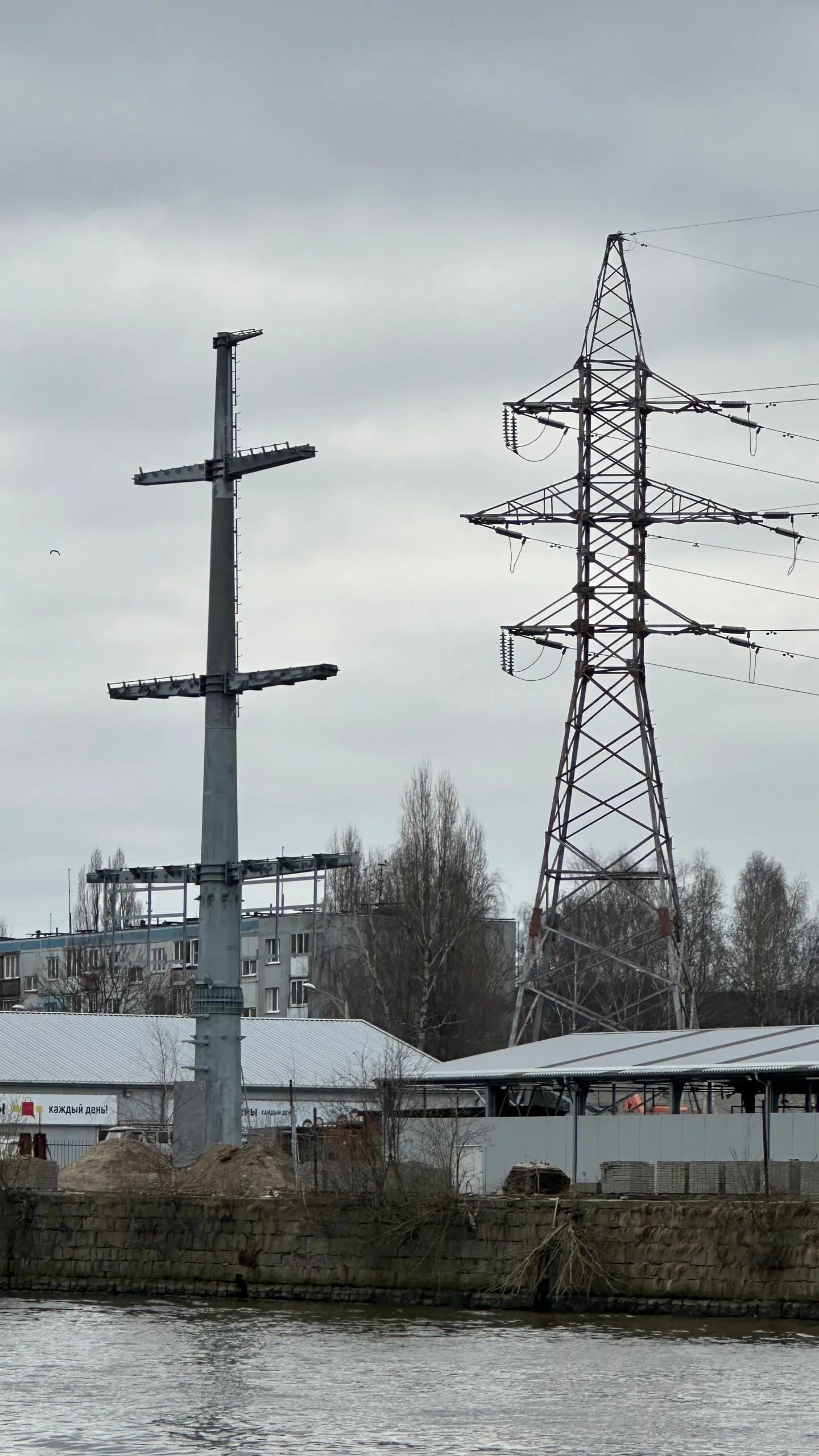

Выбор между ММО и решётчатой конструкцией

ММО поставляют укрупнёнными секциями с заводскими соединениями. При сравнении проверяют число монтажных операций, длину перевозимых элементов, схему подъёма и площадь фундаментной части. Для решётчатой конструкции оценивают сборку стержней, количество крепежа и доступ к узлам.

Сокращение площади опорного узла ММО может уменьшить строительное пятно. Ширина охранной зоны при этом определяется проводами и нормативными правилами. Экономию землеотвода рассчитывают для конкретной схемы трассы и земельных участков.

Линейка «Энерго-1» охватывает 0,4, 6-10, 35, 110, 220, 330 и 500 кВ. Она включает ПМ, ПМГ, УМ, УМГ, АМ, АУМ, КМ, КМГ и переходные исполнения. Для решений 330-500 кВ рассматривают одностоечные конструкции и двухстоечные П-образные порталы.

Для портала проверяют совместную работу стоек и связей, включая несимметричное нагружение. Реакции в двух фундаментах определяют из общей пространственной схемы. Деление суммарной нагрузки поровну допустимо только при обоснованной симметрии соответствующего сочетания.

5. Обследование опор ЛЭП и проверка остаточной несущей способности

Подготовка и визуальный осмотр

До выезда составляют программу обследования с привязкой к пикетам и предполагаемым дефектам. Изучают паспорта, исполнительные схемы, ремонты и сведения об аварийных воздействиях. Для каждого повреждения определяют измеряемый параметр и способ его использования в расчёте.

Осматривают ствол, траверсы, диафрагмы, раскосы, лестницы и площадки. Проверяют крепления гирлянд, тросостоек, оборудования и заземляющих проводников. У многогранного ствола отдельно осматривают продольные швы, переходы сечений и монтажные люки.

Дефект фиксируют фотографией, схемой расположения и размерными измерениями. Запись «коррозия ствола» недостаточна для поверочного расчёта. Нужны границы зоны, минимальная остаточная толщина и расположение относительно сжатой области.

Доступ к конструкции и проведение измерений организуют по правилам эксплуатации действующей электроустановки. Возможность обследования отдельных узлов зависит от напряжения, схемы отключения и согласованной технологии работ. Недоступные зоны отражают в отчёте с указанием влияния на выводы.

Геодезия и контроль металла

Вертикальность определяют инструментально с указанием направления отклонения. Измерения ствола связывают с положением фундамента и отметками опорного фланца. Это помогает разделить изгиб металлоконструкции и поворот основания.

Толщину измеряют по сетке, сгущая точки возле язвенной коррозии, стыков и участков скопления влаги. Прибор, подготовку поверхности и погрешность фиксируют в протоколе. Единичное измерение на неповреждённом участке не характеризует минимальное рабочее сечение.

Сварные соединения контролируют визуально и инструментально. Методы дополнительного неразрушающего контроля назначают по характеру предполагаемого дефекта. Для болтов проверяют комплектность, повреждения, положение гаек и состояние опорных поверхностей.

Контроль затяжки выполняют по принятой технологии соединения. Момент вращения гайки нельзя автоматически считать измерением фактического натяжения болта. Коррозия резьбы и состояние смазки влияют на результат.

Вмятину описывают глубиной, длиной, шириной и положением относительно граней и сварного шва. Для местного выпучивания измеряют форму повреждённой поверхности. Эти данные определяют выбор расчётной модели и возможность ремонта.

Покрытие и фундамент

Состояние горячего цинкования оценивают по ГОСТ 9.307-2021 и требованиям проекта. Для рассматриваемых решений исходное задание предусматривает толщину 80-120 мкм. Проверяют локальные повреждения, следы ремонта, зоны контакта и участки удержания воды.

Фундамент обследуют на трещины, сколы, оголение арматуры и повреждение подливки. У анкеров проверяют коррозию, деформации, положение гаек и признаки смещения. Отдельно фиксируют размыв, застой воды и нарушение планировки.

Подземную часть исследуют в объёме программы обследования. При необходимости предусматривают локальное вскрытие, дополнительные испытания или геофизические методы. Заключение должно показывать, какие элементы обследованы непосредственно и какие оценены косвенно.

Для трещин фиксируют расположение, направление, раскрытие и признаки развития. Причину повреждения устанавливают совместно с анализом нагрузок и состояния основания. Одно измерение раскрытия без схемы трещины ограничивает диагностическую ценность результата.

Поверочная модель и вывод о состоянии

В расчёт вводят остаточные толщины, фактический крен и измеренные деформации. Для повреждённого стержня изменяют сечение и геометрические параметры. Для ослабленного узла проверяют реальную передачу усилий через сохранившиеся детали.

Равномерную потерю толщины и локальную язву рассматривают раздельно. Усреднение глубокой локальной коррозии по всей длине секции может завысить её местную устойчивость. Выбор расчётного сечения обосновывают картой измерений.

Для оценки изменения жёсткости используют фактическую геометрию повреждённого участка. При одинаковом внешнем контуре уменьшение толщины тонкостенного сечения снижает площадь и изгибную жёсткость. Точная зависимость определяется формой, локализацией дефекта и остаточной толщиной.

Категорию состояния устанавливают по принятой нормативной методике. Ремонт и усиление записывают как мероприятия с конкретными основаниями. Если используется ГОСТ 31937-2024, предварительно проверяют применимость его положений к рассматриваемому сооружению.

Срочной оценки требуют трещины несущих элементов, местная потеря устойчивости, разрушение анкеров и развитие крена. Порядок эксплуатационных действий определяет ответственная организация по результатам осмотра. Ограничения должны быть связаны с конкретным дефектом и расчётным режимом.

Рекомендация по усилению должна описывать проверяемый результат и условия выполнения работ. Для временного раскрепления рассчитывают собственную схему и монтажные стадии. Установка дополнительных деталей без расчёта может перераспределить усилия в повреждённый узел.

Заказать обследование опор ЛЭП и проверку расчёта.

6. Экспертиза проектной документации ВЛ и состав заключения

Проверка расчётной цепочки

Экспертиза начинается с сопоставления задания, изысканий, профиля и ведомости опор. Далее проверяют механический расчёт проводов, нагрузки на конструкции и расчёт фундаментов. Между разделами должны совпадать марки, пикеты, отметки и принятые сочетания.

По СП 20.13330.2016 и ПУЭ-7 проверяют источники климатических параметров и формирование воздействий. По СП 16.13330.2017 анализируют расчётные длины, устойчивость, соединения и перемещения. Проверку стали связывают с ГОСТ 27772-2021, рабочими чертежами и сертификатами.

Для многогранной опоры контролируют геометрию ствола, толщины секций, устройство швов и стыков. Для решётчатой конструкции проверяют профили, раскрепление поясов, решётку и узловые эксцентриситеты. В обоих случаях расчётная схема должна соответствовать деталировке.

Проверка цинкования включает подготовку поверхности и конструктивную пригодность изделия к погружению. По ГОСТ 9.307-2021 оценивают требования к покрытию и контролю. Отверстия для вентиляции и стока согласуют с прочностью деталей.

Для каждой расчётной проверки устанавливают критерий и источник допуска. Перемещения сопоставляют с требованиями эксплуатации и сохранения электрических расстояний. Предельное значение должно иметь документальное основание для конкретного исполнения.

Типовые несоответствия и их последствия

Каждое замечание сопровождают ссылкой на документ, узел и расчётное последствие. Формулировка должна позволять проектировщику воспроизвести проверку. После исправления оценивают связанные разделы: изменение опоры может потребовать нового фундамента и пересчёта габаритов.

Результат проверки оформляют с идентификацией редакции исправленного документа. Закрытие замечания подтверждают расчётом, чертежом или протоколом измерений. Устного сообщения об исправлении недостаточно для прослеживаемости проектного решения.

Проверка замены конструкции при закупке

Для ОМТС техническое сравнение начинается с функционального назначения и области применения предлагаемой опоры. Затем сопоставляют координаты подвесок, присоединительные размеры, нагрузки и фундамент. Общая высота и масса не обеспечивают взаимозаменяемость.

Для фланцев проверяют диаметр расположения отверстий, количество анкеров, толщину плиты и ориентацию относительно трассы. Для телескопических секций сравнивают посадочные размеры и длину нахлёста. Для траверс проверяют узлы крепления гирлянд и необходимые электрические расстояния.

Замена должна подтверждаться комплектом документов, связанным с конкретными пикетами. В нём отражают изменения расчёта, спецификации, фундаментов и монтажной технологии. Согласование поставки выполняют после технической оценки всех затронутых разделов.

Содержание технического заключения

Заключение содержит идентификацию объекта, цель работы и перечень рассмотренных документов. В нём приводят нормативную базу, методику, исходные предпосылки и границы исследования. Обследованные пикеты связывают с протоколами измерений и фотофиксацией.

Расчётная часть включает схемы, нагрузки, сочетания и результаты проверок. Для определяющих элементов показывают проверяемое условие и коэффициент использования. Для основания приводят реакции, принятую геологическую модель и результаты проверок перемещений.

Коэффициент использования сопровождают обозначением элемента и расчётного сочетания. Отдельно показывают результаты по прочности, устойчивости, соединениям и эксплуатационным ограничениям. Одно максимальное число по всей модели не раскрывает причины ограничения.

Выводы разделяют по конструкциям, соединениям и фундаментам. Рекомендации содержат перечень ремонта, усиления, замены или дополнительных исследований. Условия дальнейшей эксплуатации формулируют через проверенные режимы и выполненные мероприятия.

Инженерное заключение используют для проектных и эксплуатационных решений. Оно не заменяет установленную законом экспертизу проектной документации, когда такая процедура обязательна. Статус результата заранее закрепляют в договоре и задании.

7. Документы, порядок работ и ответы на практические вопросы

Что передать исполнителю

Для проектной проверки нужны задание, ситуационный план, профиль и схема расстановки опор. К ним прикладывают чертежи, спецификации, расчёты проводов, металлоконструкций и оснований. Геологический отчёт должен относиться к рассматриваемой трассе и фундаментным решениям.

Для действующей линии передают исполнительные схемы, акты скрытых работ и приёмки фундаментов. Нужны паспорта опор, сертификаты металла, документы на крепёж и протоколы контроля покрытия. Материалы эксплуатации включают дефектные ведомости, ремонты и сведения об изменении комплектации.

Если часть документов утрачена, программу дополняют обмерами и идентификацией материалов. Принятые допущения фиксируют до расчёта. Их влияние на достоверность вывода раскрывают в заключении.

Для цифровой модели сохраняют исходный файл, версию программы и отчёт с параметрами расчёта. Передача только изображений результатов затрудняет воспроизведение проверки. Чертежи и модель должны иметь согласованные обозначения элементов.

Последовательность выполнения

1. Анализ документов и формирование перечня проверяемых опор.
2. Согласование программы обследования и расчётных режимов.
3. Полевые измерения, контроль конструкций и фотофиксация.
4. Подготовка модели по проектным или фактическим параметрам.
5. Проверка металла, соединений, анкеров, основания и габаритов.
6. Сопоставление результатов с проектом и эксплуатационными условиями.
7. Выпуск отчёта, ведомости несоответствий и рекомендаций.

Заказчик получает перечень исходных данных, дефектную ведомость и результаты проверок. Отчёт должен позволять определить объём ремонта и требования к закупаемым конструкциям. Для усиления дополнительно разрабатывают рабочую документацию с проверкой монтажных стадий.

Границы работы закрепляют до начала расчёта. Если проверяется отдельный узел, в заключении перечисляют принятые внешние усилия и источник их получения. Для обследования группы опор обосновывают выборочный либо сплошной объём контроля.

Можно ли использовать типовую опору без нового расчёта?

Типовое решение применяют после проверки соответствия предусмотренным условиям. Сопоставляют провод, пролёты, климат, угол поворота и основание. При выходе за область применения выполняют отдельное обоснование или выбирают другое исполнение.

Ссылка на серию должна сопровождаться выпуском, листом и исполнением. Для существующей конструкции дополнительно подтверждают соответствие фактического состояния проектному. Наличие типового чертежа не отменяет оценку повреждений.

Чем расчёт новой опоры отличается от обследования существующей?

Для новой конструкции проверяют проектную геометрию и свойства материалов. Обследование определяет фактические толщины, дефекты, положение узлов и состояние основания. Поверочный расчёт использует результаты обследования как исходные данные.

Для действующей линии дополнительно устанавливают фактическую комплектацию подвесок. Сведения о ремонтах помогают объяснить отличия от первоначального проекта. Все изменения включают в единую исполнительную схему.

Можно ли ограничиться проверкой металлического ствола?

Такой расчёт возможен как самостоятельная задача с установленными границами. Вывод о несущей способности всей опоры требует оценки соединений, анкеров, фундамента и грунта. Исправный ствол не подтверждает работоспособность повреждённого основания.

Если реакции основания переданы другим исполнителем, проверяют их происхождение и совместность компонентов. Расчётный интерфейс между разделами фиксируют документально. Это исключает применение нагрузок от другой редакции опоры.

Какие дефекты требуют первоочередного рассмотрения?

Приоритет получают трещины, разрушение крепежа, потеря устойчивости и развивающийся крен. Глубокая коррозия требует измерения остаточного сечения. Деформации после аварии проверяют совместно с возможными скрытыми повреждениями узлов.

При повторных осмотрах оценивают динамику дефекта. Стабильное положение повреждения само по себе не подтверждает достаточную несущую способность. Решение связывают с результатами расчёта и условиями эксплуатации.

Что должно быть в задании на экспертизу?

В задании указывают объект, пикеты, цель проверки и планируемые изменения линии. Затем определяют состав обследования, расчётные режимы и форму результата. Для закупки отдельно фиксируют требования к сопоставлению проектных и предлагаемых исполнений.

В задании также задают перечень передаваемых моделей, чертежей и протоколов. Для заключения определяют требуемую детализацию рекомендаций. Рабочая документация ремонта и инженерная оценка состояния относятся к разным результатам работ.

Можно ли назначить срок дальнейшей службы по толщине цинка?

Толщина покрытия характеризует один из факторов долговечности. Остаточный ресурс зависит от коррозионной среды, состояния металла, соединений, основания и истории нагружения. Для прогноза необходимы обследование и обоснованная методика оценки.

По ГОСТ 9.307-2021 контролируют характеристики горячего цинкового покрытия в пределах требований стандарта. Расчётный срок службы конструкции устанавливают проектом и условиями эксплуатации. Один результат измерения покрытия не определяет срок безопасной работы опоры.

Расчёт опор ЛЭП должен связывать нагрузки, металл, соединения, фундамент и габариты в одну проверяемую систему. Для существующей линии эту систему дополняют фактическими измерениями. Инженерная экспертиза ЛЭП позволяет определить обоснованные условия эксплуатации и состав необходимых мероприятий.

Заказать инженерную экспертизу ЛЭП и проверку расчёта опор. Передайте проект, исполнительную документацию и материалы обследования для определения состава работ. Посмотреть металлические многогранные опоры «Энерго-1».

Источники

Нормативную ведомость проекта формируют с учётом области применения документов и изменений на дату принятия решения. Прямые ссылки ниже ведут к текстам отдельных документов либо к нормативному разделу. Реестры используются для проверки статуса, редакции и обозначения документа.

• ПУЭ, нормативный раздел. Главы 2.4 и 2.5 применяют с разграничением напряжения и исполнения воздушных линий.
• СП 16.13330.2017 «Стальные конструкции», текст документа. Используется для проверки прочности, устойчивости и соединений стальных конструкций.
• СП 20.13330.2016 «Нагрузки и воздействия», текст документа. Применяется для определения воздействий и сочетаний в пределах области действия.
• СП 22.13330.2016 «Основания зданий и сооружений», текст документа. Содержит требования к расчёту оснований и оценке деформаций.
• Федеральный информационный фонд стандартов. Реестр для проверки ГОСТ 27772-2021, ГОСТ 9.307-2021 и ГОСТ 31937-2024, их статуса и изменений.
• ГОСТ 27772-2021 «Прокат для строительных стальных конструкций». Определяет требования к прокату; характеристики конкретной партии подтверждают сертификатом.
• ГОСТ 9.307-2021 «Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля». Используется совместно с проектными требованиями к покрытию.
• СП 24.13330.2021 «Свайные фундаменты». Применяется при расчёте свай, свайных групп и взаимодействия с основанием.
• СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения». Применяется для проверки железобетонных элементов фундаментов.
• Официальный интернет-портал правовой информации. Источник официального опубликования правовых актов и проверки редакции постановления Правительства РФ от 24.02.2009 № 160.
• ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния». Перед применением проверяют область действия и соответствие задаче обследования.
• Серии 3.407.2-170, 3.407.2-166 и 3.407.2-145. В статье сохранены обозначения исходной подборки; доказательством исполнения служит конкретный выпуск рабочих чертежей.
• Техническая подборка параметров опор, использованная для таблиц 1-3. Её числовые записи имеют справочный статус; адресные паспорта и распределение всех исполнений по выпускам не представлены.
• Металлические опоры ЛЭП завода «Энерго-1». Раздел продукции и конструктивных направлений; для проектного применения требуется документация выбранного исполнения.
• Инженерная экспертиза и расчёт опор ЛЭП. Страница обращения по проверке проекта, обследованию и определению состава инженерных работ.

Передать документы для инженерной экспертизы ЛЭП
