АННОТАЦИЯ
Монтаж опор воздушных линий электропередачи (ВЛ) напряжением 0,4–500 кВ представляет собой критически ответственный этап сетевого строительства, непосредственно определяющий механическую надежность трассы, стрелы провеса проводов и безаварийность энергоснабжения. В руководстве подробно разобран весь спектр технологических решений: пошаговый алгоритм монтажа методом поэтапного наращивания автокраном, специфика замены опор на существующих трассах без длительного погашения линий, особенности работы с ВЛ 0,4 кВ и регламенты зимнего монтажа при отрицательных температурах согласно СП 70.13330, СП 20.13330 и ПУЭ-7.
1. Метод наращивания автокраном: пошаговая технология
Монтаж металлических опор ВЛ методом поэтапного наращивания автомобильными или гусеничными кранами является базовой технологией для свободностоящих решётчатых и многогранных конструкций высотой от 25 до 60 метров (классы напряжения 110–500 кВ). Данный метод исключает необходимость использования тяжелых монтажных падающих стрел (шевра) и минимизирует динамические нагрузки на металлоконструкции в процессе подъёма.
Технологическая последовательность операций
-
Инженерная подготовка монтажной площадки и подъездных путей:
- Планировка грунта бульдозером в радиусе действия стрелы крана с уклоном не более 1:100.
- Укладка инвентарных дорожных железобетонных плит (типа ПДН) или бревенчатых сланей на слабых и водонасыщенных грунтах для обеспечения несущей способности под аутригеры крана не менее 0,3–0,5 МПа.
- Организация безопасной зоны складирования секций с соблюдением охранных габаритов до действующих коммуникаций.
-
Раскладка и укрупнительная сборка на пикете:
- Посекционная выкладка элементов опоры на деревянные инвентарные подкладки высотой не менее 200 мм (во избежание контакта оцинкованного металла с грунтом).
- Сборка пространственных секций (башмаков, средних ярусов, траверс, тросостоек) на болтовых соединениях с нормативной затяжкой и антикоррозионной защитой узлов.
-
Монтаж нижней базовой секции (башмаков):
- Строповка нижней секции двух- или четырехветвевым стропом за узловые фасонки.
- Подъём секции краном и наводка опорных пят на анкерные болты фундамента.
- Выверка отметок подпятников с помощью металлических калиброванных подкладок, наживление гаек с шайбами и предварительная затяжка.
-
Поэтапное наращивание промежуточных секций и оголовка:
- Секции поднимаются строго вертикально с использованием оттяжек из пенькового или капронового каната для предотвращения раскачивания и ударов о смонтированные конструкции.
- Наведение стыка: для решётчатых опор — совмещение поясов через накладки с фиксацией монтажными оправками (конусными штырями); для многогранных опор — телескопический надвиг с помощью гидростяжек или болтовая стыковка фланцев.
- Затяжка постоянных болтов яруса динамометрическим ключом до расчетного момента перед снятием грузовых стропов.
-
Монтаж траверс и тросостоек:
- Подъём полностью собранных на земле траверс с установленной линейной арматурой и раскаточными роликами.
- Фиксация узлов крепления к стволу опоры высокопрочными болтами класса 8.8 / 10.9 с обязательной установкой пружинных шайб или контргаек.
+-----------------------------------------------------------------------------------+
| ТЕХНОЛОГИЧЕСКАЯ ЦЕПОЧКА НАРАЩИВАНИЯ АВТОКРАНОМ |
+-----------------------------------------------------------------------------------+
| 1. Подготовка основания и плит --> 2. Укрупнение секций на инвентарных лежнях |
| 3. Монтаж базы на анкерные болты --> 4. Поярусное наращивание + динамометрия |
| 5. Навеска траверс и роликов --> 6. Инструментальная выверка вертикали |
+-----------------------------------------------------------------------------------+
Требования к крановому оборудованию по классам напряжения
Подбор грузоподъемных механизмов выполняется в Проекте производства работ (ППР) на основании совмещенного графика грузовысотных характеристик с учетом массы монтажного блока, высоты подъема крюка и вылета стрелы:
| Класс ВЛ | Типовые марки опор | Масса секции / опоры | Высота опоры | Рекомендуемый автокран | Мин. вылет стрелы / грузоподъемность |
|---|---|---|---|---|---|
| 35 кВ | 1У35-2, П35-1, ПМ35-1 | 1,2 – 2,5 т / 4,5 – 7,5 т | 18 – 24 м | Клинцы / Ивановец 25 т | Стрела 28–31 м (грузоподъемность на вылете 1,5 т) |
| 110 кВ | 1У110-2+5, П110-4, ПМ110-2 | 2,5 – 4,5 т / 8,0 – 14,0 т | 27 – 36 м | Liebherr / XCMG 50–70 т | Стрела 40–48 м (грузоподъемность на вылете 3,0 т) |
| 220 кВ | 1У220-1, П220-3, УМ220-1 | 4,0 – 7,5 т / 16,0 – 28,0 т | 34 – 45 м | Liebherr LTM 90–100 т | Стрела 50–60 м (гусек 10–14 м, г/п 4,0 т) |
| 500 кВ | 2МП500-1В, У1, ПП500-1 | 8,0 – 14,0 т / 35,0 – 65,0 т | 45 – 65 м | Кран 160–250 т (Liebherr / Zoomlion) | Основная стрела 60–72 м + решётчатый гусек 22 м |
Типичные ошибки при монтаже краном и методы их исключения
- Ошибочная строповка за вспомогательные раскосы: Приводит к местной потере устойчивости тонкостенных уголков решетки. Решение: Строповка допускается исключительно за основные поясные узлы через инвентарные монтажные петли или текстильные стропы с протекторными накладками.
- Снятие стропов крана до полной фиксации стыка: Опасно опрокидыванием секции от ветрового опрокидывающего момента. Решение: В ППР вводится жесткое правило: расстроповка выполняется только после установки 100% проектных болтов в узле с проектной затяжкой не менее 50% болтокомплекта.
- Смятие резьбы анкерных болтов фундамента при наводке башмаков: Решение: Обязательное использование защитных латунных или полимерных колпачков на резьбовую часть анкеров до завершения посадки базы опоры.
2. Установка новой опоры на существующей трассе ВЛ
Замена отработавших ресурс или поврежденных опор на действующих линиях 35–220 кВ осложняется жесткими лимитами времени на отключение (диспетчерские «окна»), пересечением со смежными коммуникациями и стесненными условиями полосы отвода.
Пошаговый алгоритм выполнения работ
- Предпроектное обследование и разработка ППР:
- Геодезическая съемка пикета, замер фактических тяжений проводов и стрел провеса в прилегающих пролетах.
- Разработка раздела по обеспечению электробезопасности при работе вблизи проводов соседних цепей под наведенным напряжением.
- Согласование и диспетчерская заявка:
- Оформление наряда-допуска и согласование планового отключения цепи с Региональным диспетчерским управлением (РДУ Системного оператора).
- Подготовка временного или постоянного фундамента:
- При замене «опора в опору» — демонтаж существующей конструкции с раскреплением проводов на временных анкерных порталах или монтажных мачтах.
- При смещении ствола на 3–5 метров по оси трассы — возведение свайного или монолитного фундамента до отключения ВЛ, что сокращает время переключения до одной рабочей смены.
- Перенос проводов и грозотроса:
- Фиксация проводов монтажными зажимами (клиновыми «лягушками») и подвес на временные раскаточные ролики.
- Опускание проводов автогидроподъемником или краном, демонтаж старой стойки.
- Подъем и закрепление новой опоры, перекладка проводов в постоянные зажимы с регулировкой стрелы провеса.
Нормативные допуски ПУЭ-7 при установке на трассе
Согласно главе 2.5 ПУЭ-7 и СП 70.13330.2012, при установке новой опоры взамен демонтируемой действуют следующие строгие геометрические ограничения:
- Смещение опоры вдоль оси трассы: не более ±50 мм от проектного пикета (для предотвращения недопустимого изменения расчетных пролетов и стрел провеса).
- Смещение опоры поперек оси трассы: не более ±20 мм для анкерных и ±50 мм для промежуточных опор.
- Разворот траверс в плане: отклонение оси траверсы от перпендикуляра к биссектрисе угла поворота линии — не более 10 угловых минут для опор 110–500 кВ.
3. Монтаж опор ВЛ 0,4–10 кВ: специфика и отличия
Строительство распределительных сетей напряжением 0,4–10 кВ обладает выраженной спецификой: линии проходят преимущественно в населенной местности, имеют высокую плотность угловых поворотов и абонентских ответвлений.
| Технический критерий | ВЛ 0,4–10 кВ (СВ95, СВ110, СМО) | Магистральные ВЛ 35–500 кВ (1У110, ПМ220 и др.) |
|---|---|---|
| Масса конструкций | От 350 кг до 1,5 тонн | От 4,5 до 65+ тонн |
| Методика монтажа | Бурильно-крановые машины (БКМ), ручной подъем малой механизацией | Тяжелые автокраны грузоподъемностью 25–250 т, метод наращивания |
| Фундаментная часть | Прямая установка в пробуренный котлован с послойной трамбовкой ПГС | Сборные грибовидные железобетонные подножники или свайно-ростверковые кусты |
| Тип проводников | Самонесущие изолированные провода (СИП-2, СИП-4, СИП-3) | Неизолированные сталеалюминиевые провода (АС 70/11 – АС 500/64) |
| Заземление | Индивидуальный очаговый заземлитель у каждой опоры (10–30 Ом) | Контурное глубинное заземление опор и грозотроса (не более 4–10 Ом) |
Особое внимание на ВЛ 0,4 кВ уделяется монтажу узлов анкеровки самонесущих изолированных проводов (СИП): тяжение осуществляется ручными рычажными лебедками с динамометром по монтажным таблицам, исключая перетяжку жил и деформацию облегченных стоек.
4. Монтаж в зимних условиях и специфика фундаментов
Строительство ВЛ в районах Сибири, ХМАО, ЯНАО и Дальнего Востока нередко ведется при температурах наружного воздуха до -35 °C ... -45 °C, когда болота и тундра замерзают, открывая доступ для тяжелой техники по автозимникам.
Нормативные ограничения и правила зимнего монтажа
-
Работа с металлоконструкциями при отрицательных температурах:
- Согласно СП 16.13330.2017 и СП 70.13330.2012, при температуре ниже -20 °C запрещается ударная правка и гибка элементов опор.
- Сборка на болтах класса прочности 8.8 и выше допускается только с предварительным отогревом резьбы или использованием низколегированных сталей (марка стали 09Г2С по ГОСТ 27772-2015 категорий 4–6 с гарантией ударной вязкости KCU при -40 °C и -70 °C).
- При температуре ниже -30 °C монтаж опор на оттяжках и натягивание проводов приостанавливаются из-за резкого роста хрупкости металлов и изоляторов.
-
Особенности устройства фундаментов в мерзлых грунтах:
- Электропрогрев бетона: Использование прогревочных проводов ПНСВ-1.2, закладываемых в арматурный каркас монолитных подножников, с поддержанием изотермического прогрева при +40 ... +60 °C до набора не менее 70% проектной прочности.
- Противоморозные добавки (ПМД): Введение формиата натрия, нитрита натрия или комплексных составов по ГОСТ 24211 для предотвращения замерзания свободной воды в бетонной смеси при транспортировке.
- Термоизоляция: Укрытие фундаментов минераловатными матами и термоактивными пологами («тепляками») на весь период твердения.
- Свайные фундаменты: В условиях сплошной вечной мерзлоты применяется лидерное бурение скважин с последующим погружением стальных трубчатых или железобетонных свай и заливкой пазух цементно-песчаным раствором с термометрическим контролем смерзания.
5. Геодезическая выверка опор ВЛ: регламенты и допуски
Инструментальная геодезическая выверка — обязательный этап контроля качества перед затяжкой анкерных болтов и передачей опоры под раскатку и монтаж проводов.
Порядок инструментального контроля
Выверка пространственного положения опоры выполняется двумя электронными тахеометрами или оптическими теодолитами (класса точности не ниже 2", например, Sokkia / Leica), установленными во взаимно перпендикулярных плоскостях по продольной и поперечной осям трассы.
Теодолит 1 (Продольная ось ВЛ)
|
v
+-------------------------------+
| |
Теодолит 2 --->| ОПОРА ВЛ |<--- (Поперечная ось)
| |
+-------------------------------+
Геодезист визирует базовую точку у подножия опоры и совмещает вертикальную нить с центром оголовка стойки. При наличии отклонения регулировка вертикальности производится:
- Для опор на фундаментах: установкой стальных шлифованных подкладок под опорные плиты башмаков (не более 3 штук суммарной толщиной до 30 мм).
- Для многогранных опор с фланцевыми стыками: затяжкой юстировочных гаек под нижним фланцем опоры перед заливкой подливки высокопрочным безусадочным цементным составом (типа Mapefill / MasterFlow).
Сводная таблица допусков по ГОСТ Р 58893 и ПУЭ-7
| Контролируемый геометрический параметр | Нормативный допуск по ПУЭ-7 / ГОСТ Р 58893 | Методика измерений |
|---|---|---|
| Отклонение верха опоры от вертикали вдоль/поперек трассы | Не более 1/500 высоты опоры (для 35 м опора: до 70 мм) | Электронный тахеометр в двух плоскостях |
| Отклонение верха переходных опор (высотой >50 м) | Не более 1/140 высоты опоры | Тахеометрическая съемка по 4 маркам |
| Разность отметок верха подножников фундамента | Не более 10 мм (для решётчатых опор 110–220 кВ) | Геометрическое нивелирование по реперам |
| Стрела прогиба ствола многогранной опоры (кривизна) | Не более 1/1000 длины секции (макс. 10 мм) | Нивелирование с боковым визированием |
| Смещение оси траверсы от перпендикуляра к линии | Не более 50 мм на конце траверсы | Теодолитная съемка по визирным маркам |
6. Строительство ВЛ 110 кВ «под ключ» от ООО «Энерго-1»
Компания ООО «Энерго-1» выполняет полный спектр инжиниринговых и строительно-монтажных работ по сооружению воздушных линий электропередачи напряжением 35–500 кВ на территории всей Российской Федерации.
Что входит в комплексный подряд:
- Разработка ППР и ТК: Создание детального проекта производства работ, технологических карт на подъем опор, согласование со службами эксплуатации ПАО «Россети» и РЖД.
- Производство и комплексная поставка: Изготовление решётчатых и многогранных металлоконструкций опор на аттестованных заводах с антикоррозийной защитой методом горячего цинкования (толщина покрытия 80–120 мкм по ГОСТ 9.307-2021).
- СМР и тяжелая механизация: Устройство фундаментов, крупноузловая сборка, монтаж опор собственным парком специализированных кранов и подъемников.
- Монтаж проводов и ВОЛС под натяжением: Раскатка современных проводов и встроенных в грозотрос волоконно-оптических кабелей (ОКГТ) машинами натяжного типа (Tessmec) без волочения по земле.
- Пусконаладка и сдача Ростехнадзору: Оформление полного комплекта исполнительной документации, протоколов геодезической выверки, измерений сопротивления заземления и сдача объекта приемочной комиссии.
Часто задаваемые вопросы (FAQ)
Какой кран требуется для монтажа промежуточной решётчатой опоры 110 кВ?
Для стандартной опоры ВЛ 110 кВ (например, П110-4 или 1У110-2 высотой 27–32 м и массой секций до 3,5 т) оптимально применять автомобильный кран грузоподъемностью 50 тонн с телескопической стрелой 40–42 метра. Это обеспечивает необходимый запас грузоподъемности (не менее 20–30%) на рабочем вылете стрелы 10–14 метров.
Что такое геодезическая выверка опоры ВЛ и зачем она нужна?
Геодезическая выверка — это инструментальный контроль вертикальности ствола и пространственной ориентации траверс опоры с помощью тахеометров. Отклонение от вертикали не должно превышать 1/500 высоты конструкции (по ПУЭ-7). Выверка предотвращает появление паразитных эксцентриситетов и крутящих моментов, которые при ветровых нагрузках могут привести к деформации или обрушению опоры.
Можно ли монтировать стальные опоры ВЛ при температуре ниже -30 °C?
Монтаж металлоконструкций из низколегированной хладостойкой стали 09Г2С категории 4–6 допускается при температурах до -35...-40 °C при условии строгого запрета на ударные нагрузки и правку металла. Однако натягивание проводов и монтаж изоляторов при температуре ниже -30 °C правилами не рекомендуются из-за риска хрупкого разрушения фарфора/стекла и опасности перетяжения проводов.

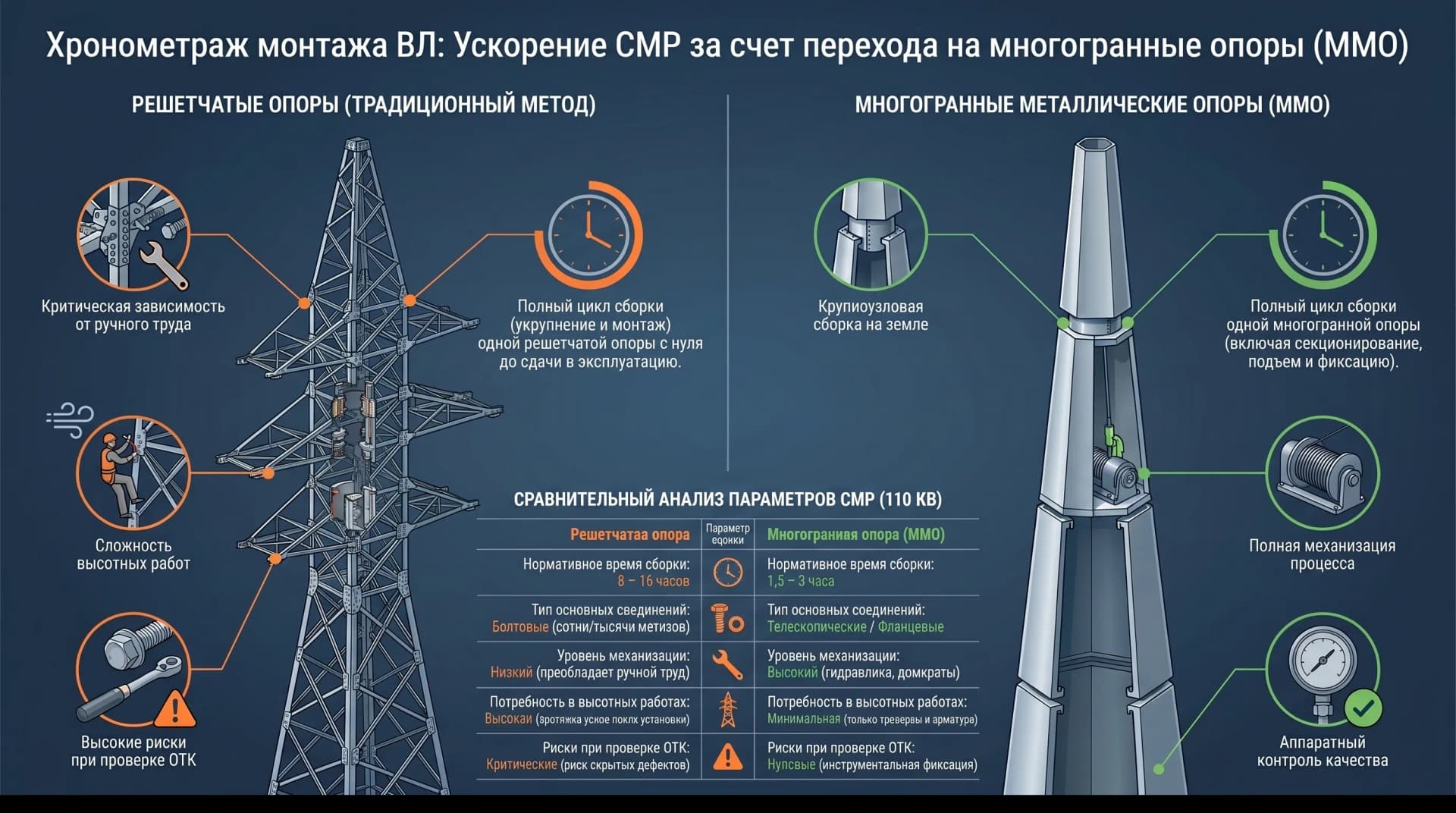

В чем главное отличие монтажа многогранных опор от решётчатых?
Многогранные опоры монтируются крупными телескопическими или фланцевыми модулями (2–4 секции на опору), что сокращает время сборки до 1,5–3 часов по сравнению с 8–16 часами ручной сборки сотен элементов решётчатой опоры. Это снижает трудоемкость монтажа на 60–70% и сокращает потребность в высотных работах.
