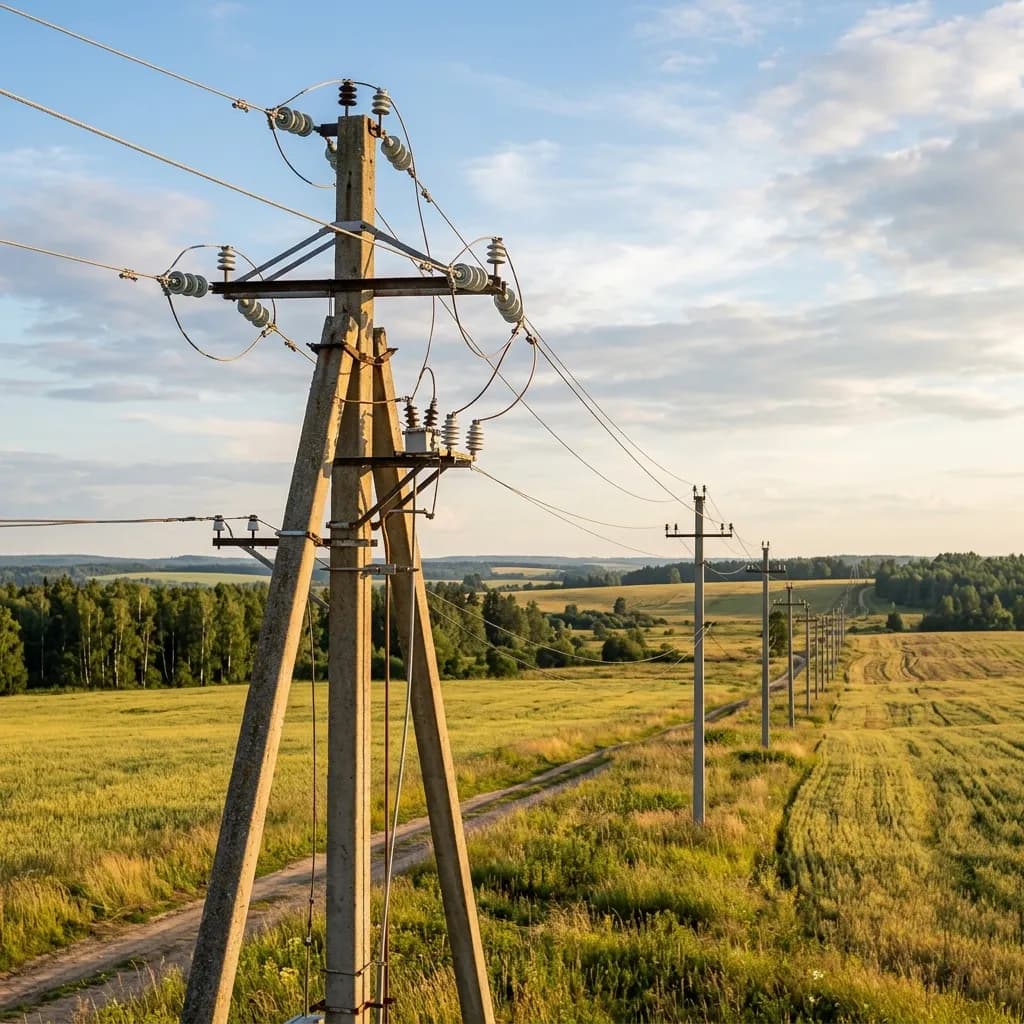

Расстояние между опорами ЛЭП 0.4 кВ и 10 кВ: расчеты

ИНЖЕНЕРНЫЙ РАСЧЕТ ПРОЛЕТОВ И СТРЕЛ ПРОВЕСА ДЛЯ ВЛ 0,4 КВ И 10 КВ ПО ПУЭ-7

Нормативная база: регламенты ПУЭ-7, ГОСТ и типовых серий

Механический и габаритный расчет пролетов воздушных линий в РФ строго стандартизирован:

• ПУЭ-7, Глава 2.4 (ВЛ до 1 кВ):
  • п. 2.4.19: Длина пролета ВЛ в населенной местности рассчитывается с учетом габаритов и механической прочности опор и проводов.
  • п. 2.4.20: Длина пролета ответвления от магистрали ВЛИ к вводу в здание — не более 25 м. Если расстояние от магистральной опоры до фасада превышает 25 м, обязательна установка дополнительной промежуточной (подставной) опоры.
  • п. 2.4.55: Наименьшее расстояние от изолированных проводов (СИП) до поверхности земли: 6,0 м — над проезжей частью улиц; 3,5 м — над тротуарами, пешеходными дорожками и внутри дворовых территорий; 5,0 м — над неоживленными проездами.
• ПУЭ-7, Глава 2.5 (ВЛ выше 1 кВ до 750 кВ, включая 6–10 кВ):
  • п. 2.5.88 – 2.5.115: Правила сбора климатических нагрузок (гололед, ветровое давление, температурные режимы) и коэффициенты надежности по ответственности.
  • п. 2.5.206 и Таблица 2.5.21: Минимальный вертикальный габарит от проводов ВЛ 10 кВ до поверхности земли: 7,0 м — в населенной местности; 6,0 м — в ненаселенной местности; 5,0 м — в труднодоступной местности.
  • Таблица 2.5.15: Нормативные расстояния между фазными проводами на опоре и в середине пролета для исключения электрического перекрытия при пляске и сбросе гололеда.
• Альбомы типовых проектов (институты «РОСЭП», «Сельэнергопроект»):
  • Шифр 21.0050: Одноцепные железобетонные опоры ВЛИ 0,4 кВ с самонесущими изолированными проводами СИП-2.
  • Шифр 23.0016 / Серия 3.407.1-136: Железобетонные опоры ВЛ 0,4 кВ со стойками СВ95.
  • Серия 3.407.1-143.2: Железобетонные опоры ВЛ 10 кВ на базе предварительно напряженных вибрированных стоек СВ105 и СВ110.
  • Шифр 20.0141 / 25.0017: Опоры ВЛЗ 10 кВ с защищенными проводами СИП-3.
  • Шифр 22.0118: Стальные многогранные опоры (СМО) для ВЛ 10 кВ.
• Стандарты на проводниковую продукцию: ГОСТ 31946-2012 (провода СИП-2, СИП-4, СИП-3) и ГОСТ 839-2019 (сталеалюминиевые неизолированные провода АС).

Сводная таблица параметров: сравнение ВЛ 0,4 кВ и ВЛ 10 кВ

В таблице сопоставлены исходные инженерные критерии, определяющие длину пролета для распределительных линий:

Формулы механического расчета пролета и стрелы провеса

Расчет длины пролета опирается на уравнение цепной линии (в инженерной практике аппроксимируемой параболой) и сбор климатических нагрузок по СП 20.13330.2016 и ПУЭ-7.

1. Формула стрелы провеса провода

Для горизонтального пролета стрела провеса в низшей точке определяется соотношением:

f = (q · L²) / (8 · T) = (γ · L²) / (8 · σ)

Где:

• f — стрела провеса в середине пролета, м;
• L — горизонтальная длина пролета между опорами, м;
• q — расчетная линейная распределенная нагрузка на 1 погонный метр провода, Н/м;
• T — горизонтальное тяжение в проводе, Н;
• γ — удельная механическая нагрузка на единицу сечения, Н/(м*мм²);
• σ — механическое напряжение в материале проводника, МПа = Н/мм² (σ = T / S, где `S — номинальное сечение токопроводящей жилы).

2. Условие предельно допустимого габаритного пролета

Стрела провеса жестко ограничена геометрией подвеса и нормативом ПУЭ:

f_доп = h_подв - h_габ - Δh_из

Где:

• h_подв — высота крепления поддерживающего зажима или изолятора на траверсе от планировочной отметки земли, м;
• h_габ — наименьший допустимый габарит по ПУЭ (6,0 м для 0,4 кВ; 7,0 м или 6,0 м для 10 кВ), м;
• Δh_из — строительная высота изолятора (для штыревых изоляторов ШФ-20 с колпачком составляет 0,20–0,22 м; для подвесных гирлянд — 0,35–0,55 м; для кронштейнов СИП — принимается 0).

Из допустимой стрелы провеса выводится предельный габаритный пролет:

L_габ = √((8 · T_доп · f_доп) / q_v)

Где q_v — максимальная расчетная вертикальная нагрузка от собственного веса провода и массы гололедной муфты (q_v = q_1 + q_2`).

3. Уравнение состояния провода (Клайперона — Кармана)

Тяжение T и напряжение σ не постоянны: они изменяются при смене климатических режимов (от режима максимального гололеда при -5 °C до абсолютного максимума температуры +40 °C). Переход между исходным состоянием (n) и расчетным состоянием (`m) описывается кубическим уравнением:

σ_m - (γ_m² · L² · E) / (24 · σ_m²) = σ_n - (γ_n² · L² · E) / (24 · σ_n²) - α · E · (t_m - t_n)

Где:

• E — модуль упругости материала провода (для алюминия жил СИП: E \approx 62,000 \text( МПа)`; для сталеалюминиевого АС-70/11: E ≈ 79 000 МПа);
• α — температурный коэффициент линейного расширения (для алюминия α = 23 * 10⁻⁶ °C⁻¹; для АС-70/11 α ≈ 19,8 * 10⁻⁶ °C⁻¹);
• t_m, t_n — температура провода в сравниваемых режимах, °C.

4. Проверка промежуточной опоры на опрокидывающий изгибающий момент

Пролет ограничивается не только провисанием, но и прочностью опоры в грунте. На промежуточную опору действует поперечная ветровая нагрузка от половины смежных пролетов (ветровой пролет L_в = (L_1 + L_2)/2):

M_изг = (n_пр · C_x · q_w · d_г · L_в) · h_пр + P_w_оп · h_оп ≤ M_пред / γ_n

Где M_пред — предельный изгибающий момент стойки (35 кН·м для СВ105-3,5; 50 кН·м для СВ110-5; 80–180 кН·м для стальных многогранных опор).

Пошаговый расчет №1: ВЛИ 0,4 кВ с проводом СИП-4 4×50

Выполним сквозной инженерный расчет магистрального пролета низковольтной линии в поселке.

Исходные данные (по ГОСТ 31946-2012 и ПУЭ-7):

• Марка провода: СИП-4 4×50 (четыре изолированные алюминиевые фазные жилы сечением 50 мм²).
• Наружный диаметр жгута: D = 28,0 мм = 0,028 м.
• Погонная масса провода: m = 635 кг/км = 0,635 кг/м.
• Собственный вес: q_1 = 0,635 * 9,81 = 6,23 Н/м.
• Опорная конструкция: Ж/б стойка СВ95-2 (типовой проект 21.0050). Длина 9,5 м, заглубление в грунт 2,0 м, высота вершины над землей 7,5 м. Высота точки подвеса поддерживающего кронштейна CS-1500: h_подв = 7,2 м.
• Условия трассы: Населенный пункт, прохождение вдоль улицы с проезжей частью. Нормируемый габарит по ПУЭ п. 2.4.55: h_габ = 6,0 м.
• Допустимая стрела провеса: f_доп = 7,2 - 6,0 = 1,2 м.
• Допустимое монтажно-эксплуатационное тяжение: по условиям прочности арматуры крепления и допустимого напряжения алюминия при наибольшей нагрузке принимаем T = 4 200 Н (механическое напряжение σ = 4200 / (4 * 50) = 21,0 МПа, что обеспечивает 3-кратный запас прочности к пределу прочности алюминия 120 МПа).
• Климатический район: II по ветру (W_0 = 350 Па), II по гололеду (b = 10 мм, плотность гололеда ρ_л = 900 кг/м³).

mermaid flowchart LR A["Сбор нагрузок: q1 (вес) + q2 (лед 10 мм)"] --> B["Вертикальная нагрузка q_v = 16.77 Н/м"] B --> C["Расчет f_доп = 7.2 - 6.0 = 1.2 м"] C --> D["Габаритный пролет: L = 49.0 м"] D --> E["Ограничение ПУЭ 2.4.20 (ввод ≤25 м) + инсоляция +40°C"] E --> F["Итоговый рабочий шаг: 35–40 м"]

Шаг 1. Расчет веса гололедной муфты (q_2)

Толщина стенки цилиндрического гололеда b = 10 мм = 0,010 м. Погонный объем льда на 1 метр жгута:

V_л = π * b * (D + b) = 3,1416 * 0,010 * (0,028 + 0,010) = 0,001194 м³/м

Погонная масса льда: m_л = 0,001194 * 900 = 1,074 кг/м.
Погонный вес льда: q_2 = 1,074 * 9,81 = 10,54 Н/м.

Шаг 2. Суммарная вертикальная нагрузка в гололедном режиме

q_v = q_1 + q_2 = 6,23 + 10,54 = 16,77 Н/м

Шаг 3. Вычисление предельного габаритного пролета по стреле провеса

Подставляем значения в формулу:

L_габ = √(frac8 * T * f_допq_v = √((8 * 4200 * 1,2 / 16,77) = √((40 320 / 16,77) = √(2404,3 ≈ 49,0 м

Шаг 4. Почему на практике пролет 0,4 кВ уменьшают до 35–40 м?

Расчетная цифра 49,0 м гарантирует габарит зимой при максимальном обледенении. Однако проектировщик обязан учесть еще два фактора:

1. Летнее провисание при высшей температуре +40 °C:
   Летом гололеда нет (q_1 = 6,23 Н/м), но тяжение падает из-за термического удлинения провода. При нагреве жил током нагрузки и солнечной радиацией температура достигает +60..+70 °C. Решение уравнения состояния показывает, что в пролете 49 м стрела провеса увеличивается до 1,52 м, и провод опускается до отметки 7,2 - 1,52 = 5,68 м, что грубо нарушает норматив 6,0 м над дорогой! Чтобы удержать габарит ge 6,0 м летом, пролет необходимо сократить до 38–40 м.
2. Длина абонентских ответвлений (ПУЭ п. 2.4.20):
   В населенном пункте дома расположены по обе стороны дороги. Если шаг магистральных опор сделать 50 м, то расстояние от опоры до ввода в здание на противоположной стороне улицы по диагонали превысит допустимые 25 м, что потребует монтажа дорогостоящих дополнительных стоек на участках потребителей.

Инженерный вывод по 0,4 кВ: Оптимальный проектный пролет ВЛИ 0,4 кВ с СИП составляет 35–40 метров (до 45 м на транзитных участках без ответвлений).

Пошаговый расчет №2: ВЛ 10 кВ с проводом АС-70/11

Рассчитаем межселенную распределительную линию 10 кВ на стандартных железобетонных опорах.

Исходные данные (по ГОСТ 839-2019 и ПУЭ-7):

• Марка провода: АС-70/11 (сталеалюминиевый, сечение алюминия 70 мм², стального сердечника 11,4 мм², полное S = 81,4 мм²).
• Диаметр провода: d = 11,4 мм = 0,0114 м.
• Погонная масса: m = 276 кг/км = 0,276 кг/м.
• Собственный вес: q_1 = 0,276 * 9,81 = 2,71 Н/м.
• Разрывное усилие провода: R_p = 24 130 Н.
• Допустимое напряжение при наибольшей нагрузке (ПУЭ табл. 2.5.7): σ_max = 132,7 МПа, что соответствует допустимому тяжению:

T = σ_max * S = 132,7 * 81,4 ≈ 10 800 Н

• Опорная конструкция: Промежуточная опора П10-1 на базе железобетонной стойки СВ105-3,5 (типовой проект 3.407.1-143.2). Длина стойки 10,5 м, глубина заделки 2,2 м, отметка подвеса нижнего провода на траверсе h_подв = 8,0 м.
• Изоляция: Штыревые изоляторы ШФ-20В со строительной высотой Δ h_из = 0,22 м.
• Условия трассы: Ненаселенная местность. Нормируемый габарит ПУЭ табл. 2.5.21: h_габ = 6,0 м (в населенной зоне — 7,0 м).
• Допустимая стрела провеса:

f_доп = 8,0 - 6,0 - 0,22 = 1,78 м

• Климатический район: II по ветру (W_0 = 350 Па), II по гололеду (b = 10 мм).

Шаг 1. Сбор гололедной нагрузки на провод АС-70/11

Погонный объем льда:

V_л = π * 0,010 * (0,0114 + 0,010) = 0,000672 м³/м

Погонный вес льда: q_2 = 0,000672 * 900 * 9,81 = 5,93 Н/м.
Суммарная вертикальная нагрузка: q_v = 2,71 + 5,93 = 8,64 Н/м.

Шаг 2. Расчет теоретического габаритного пролета

L_габ = √(frac8 * T * f_допq_v = √((8 * 10 800 * 1,78 / 8,64) = √((153 792 / 8,64) = √(17 800 ≈ 133,4 м

По чисто геометрическому габариту провод АС-70/11 позволяет перекрывать пролет в 133 метра при сохранении 6 метров до земли.

Шаг 3. Лимитирующий фактор №1: Проверка сближения проводов в пролете (ПУЭ Таблица 2.5.15)

На стандартной траверсе ТМ-1 расстояние между фазами составляет D = 1 000 мм = 1,0 м.

По ПУЭ-7 п. 2.5.88 при ветровом отклонении и асинхронной пляске проводов минимальное безопасное расстояние между фазами в середине пролета определяется эмпирической зависимостью:

D_min = 0,4 + (U / 110) + 0,65 * √(f = 0,4 + (10 / 110) + 0,65 * √(f = 0,49 + 0,65 * √(f

Подставим габаритное расстояние между фазами D = 1,0 м:

0,65 * √(f ≤ 1,0 - 0,49 = 0,51 => √(f ≤ 0,785 => f ≤ 0,616 м

Если допустимая по сближению фаз стрела провеса при среднегодовой температуре не должна превышать 0,616 м, то длина пролета жестко ограничивается:

L ≤ √((8 * T * f / q_1) = √((8 * 10800 * 0,616 / 2,71) = √((53 222 / 2,71) = √(19 639 ≈ 88,5 м

При превышении длины 90 метров возникает прямой риск междуфазного схлестывания при порывах ветра свыше 15–20 м/с!

Шаг 4. Лимитирующий фактор №2: Ветровой изгибающий момент стойки СВ105-3,5

Стойка СВ105-3,5 рассчитана на нормативный изгибающий момент [M] = 35 кН*м.

Соберем ветровую нагрузку от трех проводов со льдом (W_г = 200 Па, диаметр d_г = 0,0114 + 0,020 = 0,0314 м):

P_w3 = 3 * C_x * W_г * d_г * L_в = 3 * 1,2 * 200 * 0,0314 * L_в = 22,6 * L_в Н

Плечо приложения силы от траверсы: h_ср = 8,1 м.
Момент от ветрового напора на стойку: M_ст ≈ 3,8 кН*м.

Суммарный изгибающий момент:

M = (22,6 * L_в * 8,1) + 3 800 = 183,1 * L_в + 3 800 ≤ 35 000 Н*м

183,1 * L_в ≤ 31 200 => L_в ≤ 170 м

По несущей способности стойки ветровой пролет проходит до 170 м, но вступают в силу динамические пульсации и коэффициент надежности.

Инженерный вывод по ВЛ 10 кВ (АС-70):
Расчетный пролет ВЛ 10 кВ на стойках СВ105 составляет 75–90 метров в ненаселенной местности и 60–75 метров в населенной (где нормируемый габарит 7,0 м снижает f_доп до 0,78 м).

СИП-3 vs АС: почему защищенный провод меняет механику пролета

Применение защищенного провода СИП-3 (ВЛЗ 10 кВ по ГОСТ 31946-2012) кардинально меняет расчет:

1. Устранение риска схлестывания: Защитная оболочка из светостабилизированного сшитого полиэтилена толщиной 2,3 мм выдерживает схлестывание фаз без межфазного КЗ. Это позволяет сократить расстояние между фазами на траверсе до 45–60 см и полностью снять геометрическое ограничение по сближению проводов.
2. Увеличение аэродинамической и весовой нагрузки: Наружный диаметр СИП-3 1×70 составляет 15,2 мм (против 11,4 мм у АС-70), а с гололедом 10 мм — 35,2 мм. Ветровая нагрузка на провод возрастает на 33%.
3. Итоговый шаг ВЛЗ 10 кВ: По типовому проекту 20.0141 на стойках СВ110-5 расчетный пролет принимается равным 70–85 м (населенная зона) и 85–105 м (межселенная зона).

Металлические опоры 10 кВ: увеличение шага до 110–140 метров

Для протяженных распределительных сетей 10 кВ замена железобетонных стоек СВ на стальные многогранные опоры (СМО) или решетчатые конструкции дает ключевые преимущества:

• Несущая способность: Расчетный изгибающий момент СМО достигает 80–180 кН·м (против 35–50 кН·м у СВ105/СВ110), что снимает ветровые ограничения.
• Высота подвеса: Стальная стойка высотой 12–14 м поднимает траверсу на отметку 10,5–11,5 м. Запас стрелы провеса возрастает с 1,8 м до 3,5–4,2 м.
• Увеличение пролета: Допустимый пролет ВЛ 10 кВ на стальных опорах увеличивается до 110–140 метров.

Особые условия: пересечения дорог, инженерных коммуникаций и водоемов

При прохождении трассы через инженерные препятствия действуют ужесточенные требования ПУЭ:

1. Пересечение с автодорогами I и II категорий (ПУЭ п. 2.5.206):
   • Пролет пересечения должен быть сокращен на 20–30% относительно нормального рядового.
   • Провода крепятся глухими натяжными зажимами на анкерных опорах либо применяются двухцепные подвески / двойное крепление на промежуточных опорах.
   • Запрещено соединение проводов в пролете пересечения (только цельный проводник).
2. Стесненные условия населенных пунктов (ПУЭ п. 2.4.55 и п. 2.5.206):
   • Для 10 кВ нормативный габарит до земли повышается с 6,0 до 7,0 м, что сокращает допустимую стрелу f_доп в 1,5–2 раза.
   • Пролет ВЛ 10 кВ в черте города уменьшается до 50–65 м.
3. Пересечение ВЛ 10 кВ с ВЛ 0,4 кВ (ПУЭ п. 2.5.220):
   • Линия 10 кВ должна проходить строго выше проводов 0,4 кВ.
   • Расстояние по вертикали между ближайшими проводами при наибольшей стреле провеса — не менее 2,0 м.

Чек-лист инженера: алгоритм согласования шага опор

Перед выдачей раздела «ЭП / РК» и заказом опор проверьте расчет по 6 контрольным точкам:

1. Климатический паспорт объекта: зафиксированы ли нормативное ветровое давление W_0 (СП 20.13330.2016) и толщина стенки льда b по ПУЭ-7 для конкретного района строительства.
2. Топографический профиль трассы: построена ли продольная кривая рельефа (в понижениях рельефа и балках эффективный габарит уменьшается).
3. Проверка стрелы при +40 °C: проверен ли габарит до земли в режиме максимальной температуры воздуха без ветра и гололеда.
4. Проверка стрелы при максимальном обледенении (-5 °C + гололед): подтверждено ли условие h_подв - f_гололед ge h_норм.
5. Ветровой пролет промежуточных опор: не превышает ли момент от ветрового напора на провода паспортную несущую способность стойки опоры (M_расч ≤ [M]}.
6. Условия ответвлений 0,4 кВ: расстояние от каждой опоры ВЛИ до вводных изоляторов обслуживаемых зданий не превышает 25 метров.
