АРТ: E1-41200110 кВH = 23.9 мРешетчатаяПромежуточная
В наличии / Под заказ 15–20 дней

Промежуточная опора П110-2Впр. 11520тм-т1

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

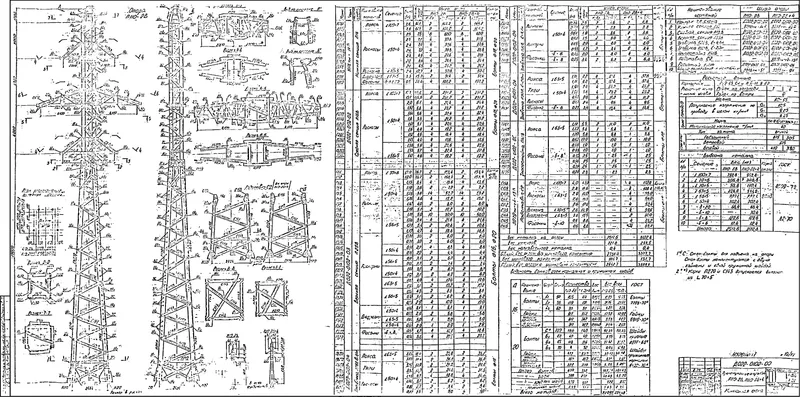

Чертёж КМД Промежуточная опора П110-2В
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет4.1 м
Масса металлоконструкций2,74 т (2 736 кг)
Марка проводаАС 95/16 — АС 150/24
База / тип конструкцииРешетчатая
Ветровой и гололедный районI–III
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (09Г2С — по проекту)
Климатическое исполнениеУ1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
560 900 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 6 компл. в еврофуру (из расчёта 17 т)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Промежуточная опора П110-2В
Шифр документации: 11520тм-т1

Прочностной расчет каркаса по СП 20.13330 гарантирует работу в I–IV районах по ветру (напор W0 до 800 Па) и II–IV районах по гололеду (толщина муфты 15–25 мм по ПУЭ-7). Сейсмостойкость изделия достигает 9 баллов по шкале MSK-64. Выбор марки стали базируется на ГОСТ 27772-2021: конструкционная сталь С245 (зона У1, t до -40 °C) либо хладостойкая сталь 09Г2С категории 15 (УХЛ1/ХЛ1, t до -65 °C) с криогенными испытаниями KCV при минус 60 °C. Техническая спецификация и паспорт марки Промежуточная опора П110-2В для воздушных линий 110 кВ (11520тм-т1). Изделие спроектировано для поддержания проводов фаз и троса на прямолинейных перегонах ВЛ без восприятия продольных сил. Несущий ствол выполнен в виде классической 2-цепной решетчатой башни переменного сечения из стального равнополочного уголка с пространственной крестовой диагональной решеткой. Геометрические параметры опоры (высота 23.9 м, траверса 4.1 м) обеспечивают проектные интервалы расстановки: габаритный пролет 196 м, ветровой 206 м и весовой пролет 238 м. Подвесная система спроектирована под марку провода АС 150/24 по стандарту ГОСТ 839-2019 с предельным тяжением 39 кН. Узлы крепления оснащены подвесными стеклянными изоляторами ПС-70Е / ПС-120Б по ГОСТ 6490-2017. Тросостойка каркаса рассчитана на подвеску грозотроса С-50 или оптического грозозащитного кабеля ОКГТ по действующим нормативам ПАО «Россети». Поясные узлы крепятся анкерными болтами М36 (класс 8.8 по ГОСТ Р 52644-2006) к сборным железобетонным подножникам серии Ф1-А (проект 3.407.9-158) либо стальным трубчатым сваям по СП 25.13330. Долговечность металлоконструкции гарантируется цинковым покрытием по ГОСТ 9.307-2021 толщиной 80–120 мкм, обеспечивающим безаварийную эксплуатацию на протяжении 50+ лет.

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Промежуточная опора П110-2В

Конструкция Промежуточная опора П110-2В (типовой проект 11520тм-т1) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (базовое исполнение)09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C)ГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Промежуточная опора П110-2В

Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт

Расчётная масса конструкции Промежуточная опора П110-2В составляет 2,74 т (2 736 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру (компактная пакетная укладка углового проката), в одну машину помещается ориентировочно 6 компл.

Применяемые марки конструкционной стали по ГОСТ 27772-2021

В базовом исполнении (умеренный климат У1) конструкция Промежуточная опора П110-2В изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
