Промежуточная опора ПС110-10Впгпр. 11520тм-т1

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

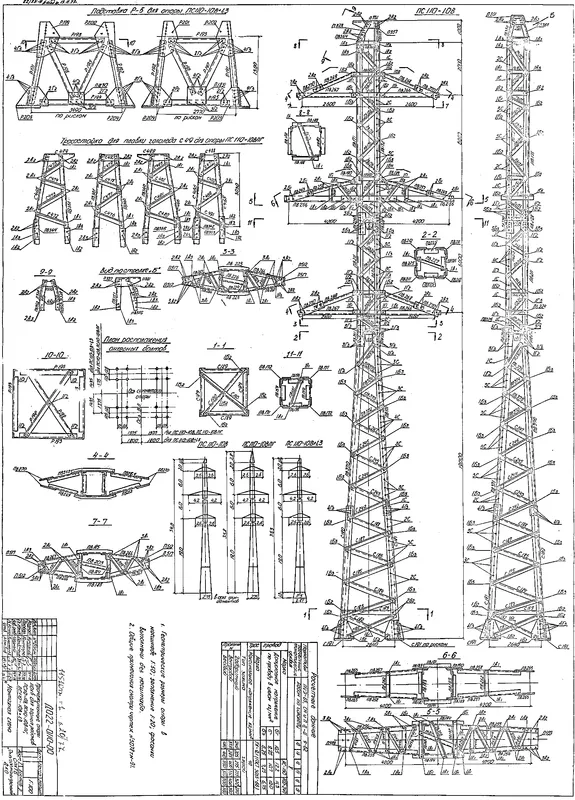

Чертёж КМД Промежуточная опора ПС110-10Впг
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет2.0 м
Масса металлоконструкций4,96 т (4 962 кг)
Марка проводаАС 95/16 — АС 150/24
База / тип конструкцииРешетчатая
Ветровой и гололедный районI–III
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (09Г2С — по проекту)
Климатическое исполнениеУ1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
1 017 200 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 3 компл. в еврофуру (из расчёта 17 т)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Промежуточная опора ПС110-10Впг
Шифр документации: 11520тм-т1

По ветровым и гололедным воздействиям опора аттестована для зон I–IV по СП 20.13330 (напор до 800 Па) и II–IV по ПУЭ-7 (bЭ до 25 мм). Конструкция устойчива к сейсмическим воздействиям интенсивностью до девяти баллов. Сортамент металлопроката нормирован ГОСТ 27772-2021: углеродистая сталь С245 для умеренных широт и кремнемарганцовистая сталь 09Г2С (С345) с гарантией KCV при -60 °C для регионов с морозами до -65 °C. Инженерно-технический паспорт Промежуточная опора ПС110-10Впг (класс напряжения 110 кВ, серия 11520тм-т1). Основное эксплуатационное назначение — поддержание проводов фаз и троса на прямолинейных перегонах ВЛ в проектном режиме. Металлоконструкция собрана по 2-цепной решетчатой схеме из унифицированного прокатного уголка, обеспечивая предельную пространственную жесткость при проектном весе 4962 кг. Для данной марки (высота 10.0 м, вылет траверсы 3.5 м) нормативный пролет между опорами равен 202 м, расчетный ветровой пролет — 222 м, максимальный весовой пролет — 267 м. Фазная ошиновка оптимизирована под сталеалюминевый провод АС 240/32 по ГОСТ 839-2019, допустимое натяжение фазы составляет 46 кН. Комплектуется подвесными стеклянными изоляторами ПС-70Е / ПС-120Б по ГОСТ 6490-2017. В верхней зоне предусмотрен узел крепления грозозащитного троса марки С-50 / ТК-9.1 или волоконно-оптической линии связи ОКГТ с усилием разрыва свыше 80 кН. Поясные узлы крепятся анкерными болтами М36 (класс 8.8 по ГОСТ Р 52644-2006) к сборным железобетонным подножникам серии Ф2-А (проект 3.407.9-158) либо стальным трубчатым сваям по СП 25.13330. Долговечность металлоконструкции гарантируется цинковым покрытием по ГОСТ 9.307-2021 толщиной 80–120 мкм, обеспечивающим безаварийную эксплуатацию на протяжении 50+ лет.

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Промежуточная опора ПС110-10Впг

Конструкция Промежуточная опора ПС110-10Впг (типовой проект 11520тм-т1) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (базовое исполнение)09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C)ГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Промежуточная опора ПС110-10Впг

Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт

Расчётная масса конструкции Промежуточная опора ПС110-10Впг составляет 4,96 т (4 962 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру (компактная пакетная укладка углового проката), в одну машину помещается ориентировочно 3 компл.

Применяемые марки конструкционной стали по ГОСТ 27772-2021

В базовом исполнении (умеренный климат У1) конструкция Промежуточная опора ПС110-10Впг изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
