АРТ: E1-41384750 кВH = 35 мРешетчатаяАнкерно-угловая
В наличии / Под заказ 15–20 дней

Анкерно-угловая опора УСк750-1пр. 3.407.2-134.4 (10224тм-т7)

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

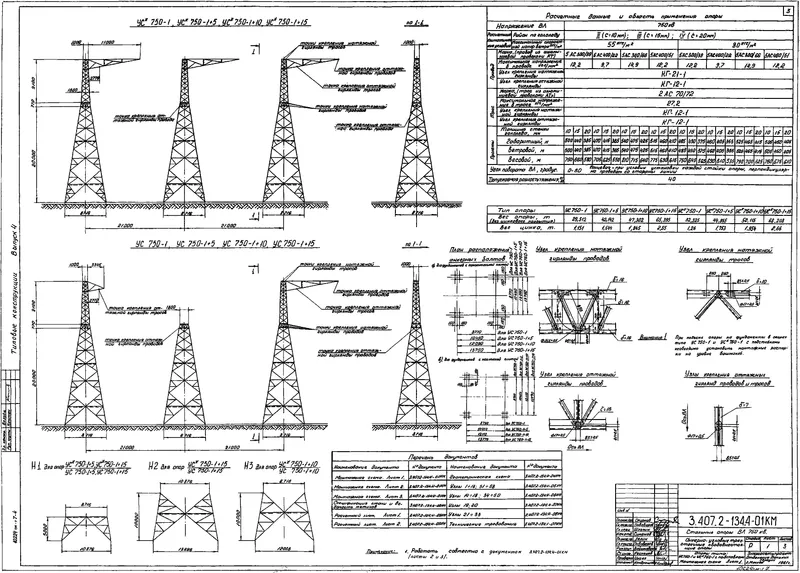

Чертёж КМД Анкерно-угловая опора УСк750-1
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет—
Масса металлоконструкций33,59 т (33 585 кг)
Марка проводаПо запросу
База / тип конструкцииРешетчатая
Ветровой и гололедный районПо запросу
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (09Г2С — по проекту)
Климатическое исполнениеУ1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
6 884 900 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 1 компл. на 2 еврофуры (норма 17 т/машина)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Анкерно-угловая опора УСк750-1
Шифр документации: 3.407.2-134.4 (10224тм-т7)

Башмаки поясных стоек снабжены опорными плитами под анкерные шпильки М48 (класс 8.8 по ГОСТ Р 52644-2006) с опиранием на унифицированные железобетонные грибовидные подножники серии Ф5-А по серии 3.407.9-158 или свайные ростверки по СП 25.13330 (в мерзлоте). Антикоррозионная защита всех элементов выполнена методом заводского горячего цинкования по ГОСТ 9.307-2021 (толщина слоя 80–120 мкм, масса 600–850 г/м²), гарантируя безаварийную службу более 50 лет. Инженерный паспорт металлоконструкции Анкерно-угловая опора УСк750-1 (ВЛ 750 кВ, типовой проект 3.407.2-134.4 (10224тм-т7)). Конструкция предназначена для восприятия постоянного натяжения проводов и тросов на углах поворота трассы до 60°-90°. Ствол опоры представляет собой одноцепный пространственный решетчатый каркас пирамидально-призматического типа из горячекатаного равнополочного уголка на болтовых соединениях. При строительной высоте 35.0 м и длине траверсы 3.5 м расчетный габаритный пролет трассы составляет Lгаб = 580 м, ветровой пролет — Lветр = 609 м, а весовой пролет при расчетном гололеде равен Lвес = 722 м. Проводниковый тракт адаптирован к проводам 4хАС 400/51 (ГОСТ 839-2019) с расчетным натяжением при гололеде 178 кН. Линейная подвеска укомплектована усиленными изоляторами ПС-160Д / ПС-210В по ГОСТ 6490-2017 с экранирующей арматурой. Для защиты линии от грозовых перенапряжений смонтирована тросовая надставка под проводящий канат ГОСТ 3063-80 либо кабель связи ОКГТ. Климатическая устойчивость каркаса соответствует нормам I–IV ветровых зон по СП 20.13330 (давление W0 до 0.8 кПа) и районов по гололеду II–IV по ПУЭ-7 (bЭ = 15–25 мм). Несущая способность сохраняется при сейсмических толчках до 9 баллов по MSK-64. Материальное исполнение У1 предусматривает прокат С245 по ГОСТ 27772-2021. В арктической модификации ХЛ1/УХЛ1 каркас изготавливается из стали 09Г2С-12 (С345) по ГОСТ 27772-2021 с обязательным тестом KCV-60 >= 34 Дж/см².

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Анкерно-угловая опора УСк750-1

Конструкция Анкерно-угловая опора УСк750-1 (типовой проект 3.407.2-134.4 (10224тм-т7)) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (базовое исполнение)09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C)ГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Анкерно-угловая опора УСк750-1

Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт

Расчётная масса конструкции Анкерно-угловая опора УСк750-1 составляет 33,59 т (33 585 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру, перевозка 1 комплекта выполняется на 2 автомашинах с пакетной маркировкой отправочных марок КМД.

Применяемые марки конструкционной стали по ГОСТ 27772-2021

В базовом исполнении (умеренный климат У1) конструкция Анкерно-угловая опора УСк750-1 изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
