АРТ: E1-40212110 кВH = 29 мМногограннаяПромежуточная
В наличии / Под заказ 15–20 дней

Промежуточная опора ПМК110-1Кпр. 95-01/06-05/468-КМ

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

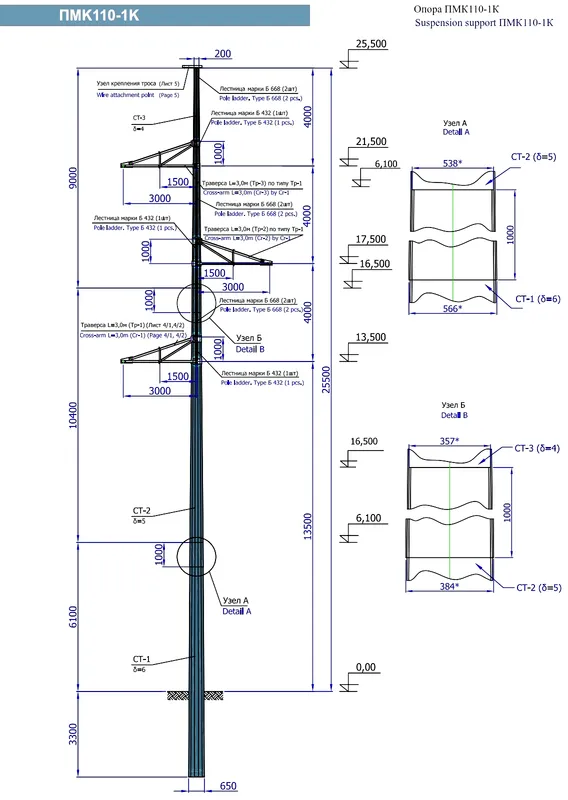

Чертёж КМД Промежуточная опора ПМК110-1К
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет1.5 м
Масса металлоконструкций3,1 т (3 100 кг)
Марка проводаПо запросу
База / тип конструкцииМногогранная
Ветровой и гололедный районПо запросу
Марка конструкционной сталиС345 по ГОСТ 27772-2021
Климатическое исполнениеУ1 / УХЛ1 / ХЛ1 (сталь С345, t до −65 °C)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
852 500 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 3 компл. в еврофуру (из расчёта 12 т)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Промежуточная опора ПМК110-1К
Шифр документации: 95-01/06-05/468-КМ

Фланцевый башмак ствола фиксируется группой из 12 анкерных болтов М42 (класс 8.8/10.9) с опиранием на трубчатый свайный фундамент сечением 530 мм либо буронабивные сваи СП 24.13330. Барьерная стойкость к атмосферной коррозии достигнута горячим цинкованием по ГОСТ 9.307-2021 с толщиной покрытия 80–120 мкм, что обеспечивает эксплуатационный ресурс опор более 50 лет. Паспорт несущей способности конструкции Промежуточная опора ПМК110-1К на рабочее напряжение 110 кВ по документации 95-01/06-05/468-КМ. Опора служит для поддержания проводов фаз и троса на прямолинейных перегонах ВЛ без восприятия продольных сил. Ствол спроектирован как одноцепная тонкостенная многогранная коническая оболочка (8–16 граней) из листового проката, сокращающая трудоемкость монтажа на объекте в 4 раза. В проектном профиле ВЛ при габарите 29.0 м и траверсе 1.5 м габаритный пролет нормируется величиной 251 м, ветровой — 274 м, а весовой пролет достигает 312 м. Подвесная система спроектирована под марку провода АС 120/19 по стандарту ГОСТ 839-2019 с предельным тяжением 41 кН. Узлы крепления оснащены подвесными стеклянными изоляторами ПС-70Е / ПС-120Б по ГОСТ 6490-2017. Тросостойка каркаса рассчитана на подвеску грозотроса С-50 или оптического грозозащитного кабеля ОКГТ по действующим нормативам ПАО «Россети». Металлоконструкция рассчитана на скоростной напор ветра до 800 Па (I–IV ветровые районы) и гололедные отложения 15–25 мм по СП 20.13330 и ПУЭ-7. Сейсмическая стойкость подтверждена расчетом до 9 баллов. Завод производит опору из стали С245 по ГОСТ 27772-2021 (У1) или хладостойкой стали 09Г2С по ГОСТ 27772-2021 (УХЛ1/ХЛ1) со 100% контролем химического состава и ударной вязкости KCV при температуре минус 60 °C.

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Промежуточная опора ПМК110-1К

Конструкция Промежуточная опора ПМК110-1К (типовой проект 95-01/06-05/468-КМ) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиС345 (низколегированный листовой прокат)С345 (09Г2С-12 / 09Г2С-15) с контролем KCV при −60 °CГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Промежуточная опора ПМК110-1К

Норма загрузки в еврофуру (из расчёта 12 т) и ж/д транспорт

Расчётная масса конструкции Промежуточная опора ПМК110-1К составляет 3,1 т (3 100 кг) (без учёта цинкового слоя ~3,5%). Исходя из производственной нормы загрузки многогранных секций 12 тонн в стандартную еврофуру, в одну машину помещается ориентировочно 3 компл. При железнодорожной отправке загрузка полувагона определяется габаритным объёмом конических секций (даже при укладке «валетом» фактическая загрузка существенно ниже номинальной грузоподъёмности вагона).

Применяемые марки конструкционной стали по ГОСТ 27772-2021

Многогранная опора Промежуточная опора ПМК110-1К изготавливается из низколегированной конструкционной стали класса прочности С345 по ГОСТ 27772-2021 во всех климатических исполнениях (для районов Крайнего Севера УХЛ1/ХЛ1 — с обязательным испытанием проката на ударную вязкость KCV при −60 °C).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
