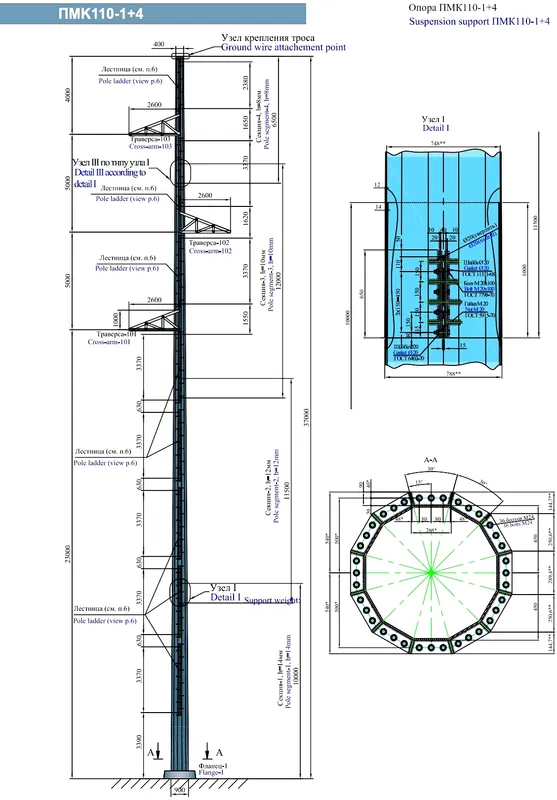

Промежуточная опора ПМК110-1+4пр. 156-08/08-05/351-302-ВЛ-КМ
Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016
| Высота до траверсы / вылет | 2.6 м |
| Масса металлоконструкций | 6,14 т (6 142 кг) |
| Марка провода | По запросу |
| База / тип конструкции | Многогранная |
| Ветровой и гололедный район | По запросу |
| Марка конструкционной стали | С345 по ГОСТ 27772-2021 |
| Климатическое исполнение | У1 / УХЛ1 / ХЛ1 (сталь С345, t до −65 °C) |
Прочностной расчет каркаса по СП 20.13330 гарантирует работу в I–IV районах по ветру (напор W0 до 800 Па) и II–IV районах по гололеду (толщина муфты 15–25 мм по ПУЭ-7). Сейсмостойкость изделия достигает 9 баллов по шкале MSK-64. Выбор марки стали базируется на ГОСТ 27772-2021: конструкционная сталь С245 (зона У1, t до -40 °C) либо хладостойкая сталь 09Г2С категории 15 (УХЛ1/ХЛ1, t до -65 °C) с криогенными испытаниями KCV при минус 60 °C. Паспорт несущей способности конструкции Промежуточная опора ПМК110-1+4 на рабочее напряжение 110 кВ по документации 156-08/08-05/351-302-ВЛ-КМ. Опора служит для поддержания проводов фаз и троса на прямолинейных перегонах ВЛ без восприятия продольных сил. Ствол спроектирован как одноцепная тонкостенная многогранная коническая оболочка (8–16 граней) из листового проката, сокращающая трудоемкость монтажа на объекте в 4 раза. В проектном профиле ВЛ при габарите 37.0 м и траверсе 2.6 м габаритный пролет нормируется величиной 310 м, ветровой — 332 м, а весовой пролет достигает 372 м. Фазная ошиновка оптимизирована под сталеалюминевый провод АС 120/19 по ГОСТ 839-2019, допустимое натяжение фазы составляет 38 кН. Комплектуется подвесными стеклянными изоляторами ПС-70Е / ПС-120Б по ГОСТ 6490-2017. В верхней зоне предусмотрен узел крепления грозозащитного троса марки С-50 / ТК-9.1 или волоконно-оптической линии связи ОКГТ с усилием разрыва свыше 80 кН. Опирание стойки на фундамент — фланцевое жесткое, с кольцевой базовой плитой толщиной 30–50 мм на группе из 12 анкерных шпилек М42 из стали 40Х / 09Г2С (класс 8.8/10.9 по ГОСТ Р 52643/52644-2006). Узел монтируется на стальную трубчатую сваю диаметром 720 мм или монолитный ростверк по СП 24.13330. Антикоррозионная защита всех элементов выполнена методом заводского горячего цинкования по ГОСТ 9.307-2021 (толщина слоя 80–120 мкм, масса 600–850 г/м²), гарантируя безаварийную службу более 50 лет.
Нормативные параметры изготовления и эксплуатации Промежуточная опора ПМК110-1+4
Конструкция Промежуточная опора ПМК110-1+4 (типовой проект 156-08/08-05/351-302-ВЛ-КМ) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.
| Технический параметр | Умеренное исполнение (У1, t ≥ −40 °C) | Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C) | Нормативный документ |
|---|---|---|---|
| Марка конструкционной стали | С345 (низколегированный листовой прокат) | С345 (09Г2С-12 / 09Г2С-15) с контролем KCV при −60 °C | ГОСТ 27772-2021 |
| Антикоррозионная защита | Горячее цинкование 80–100 мкм | Горячее цинкование 100–120 мкм / Цинк + УР | ГОСТ 9.307-2021 |
| Метизная группа и болты | Класс прочности 5.8 / 8.8 (оцинкованные) | Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х) | ГОСТ Р 52644-2006 |
| Заводской контроль и приёмка | Контрольная сборка секций, сверка бирок КМД | 100% УЗК сварных швов + аттестация НАКС | ГОСТ 23118-2019 / ГОСТ 14782 |
Логистика, комплектация и монтаж Промежуточная опора ПМК110-1+4
Норма загрузки в еврофуру (из расчёта 12 т) и ж/д транспорт
Расчётная масса конструкции Промежуточная опора ПМК110-1+4 составляет 6,14 т (6 142 кг) (без учёта цинкового слоя ~3,5%). Исходя из производственной нормы загрузки многогранных секций 12 тонн в стандартную еврофуру, в одну машину помещается ориентировочно 1 компл. При железнодорожной отправке загрузка полувагона определяется габаритным объёмом конических секций (даже при укладке «валетом» фактическая загрузка существенно ниже номинальной грузоподъёмности вагона).
Применяемые марки конструкционной стали по ГОСТ 27772-2021
Многогранная опора Промежуточная опора ПМК110-1+4 изготавливается из низколегированной конструкционной стали класса прочности С345 по ГОСТ 27772-2021 во всех климатических исполнениях (для районов Крайнего Севера УХЛ1/ХЛ1 — с обязательным испытанием проката на ударную вязкость KCV при −60 °C).
Комплектация фундаментными болтами и метизной группой
Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).
Требования к монтажу и заводскому контролю швов (100% УЗК)
Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
