АРТ: E1-40251110 кВH = 44.5 мМногограннаяПромежуточная
В наличии / Под заказ 15–20 дней

Промежуточная опора ПММ110-3Б+5пр. 0705-10-КМ

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

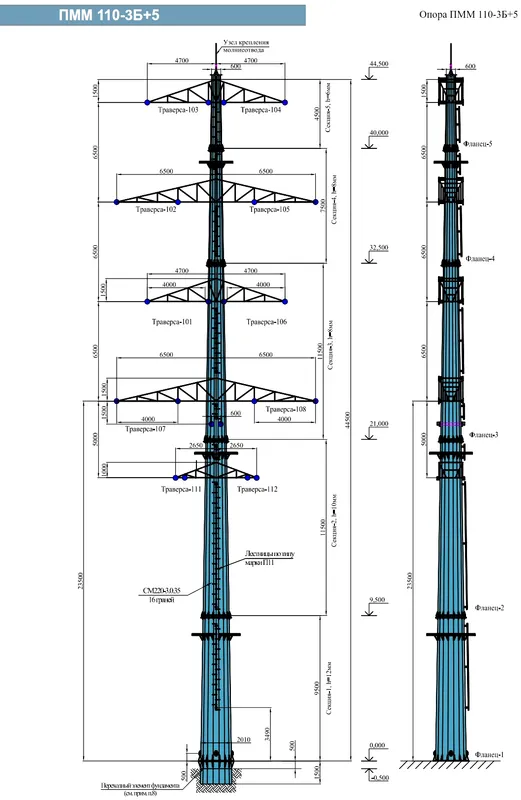

Чертёж КМД Промежуточная опора ПММ110-3Б+5
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет6.5 м
Масса металлоконструкций21,6 т (21 600 кг)
Марка проводаПо запросу
База / тип конструкцииМногогранная
Ветровой и гололедный районПо запросу
Марка конструкционной сталиС345 по ГОСТ 27772-2021
Климатическое исполнениеУ1 / УХЛ1 / ХЛ1 (сталь С345, t до −65 °C)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
5 940 000 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 1 компл. на 2 еврофуры (норма 12 т/машина)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Промежуточная опора ПММ110-3Б+5
Шифр документации: 0705-10-КМ

Тяговые усилия проводов АС 150/24 (ГОСТ 839-2019) воспринимаются траверсой с расчетным запасом при натяжении до 39 кН. Гирлянды сформированы подвесными стеклянными изоляторами ПС-70Е / ПС-120Б по ГОСТ 6490-2017. Тросостойка не установлена, фазная изоляция рассчитана на эксплуатацию без тросовой защиты по главе 2.5 ПУЭ-7. Инженерный паспорт электросетевой опоры Промежуточная опора ПММ110-3Б+5 (110 кВ, типовой проект 0705-10-КМ). Назначение изделия — поддержание проводов фаз и троса на прямолинейных перегонах ВЛ в проектном режиме. Стойка из гнутого листового проката многогранного сечения (8–16 граней) обладает повышенной аэродинамической эффективностью и минимальным землеотводом под фундамент. С учетом высоты подвеса проводов 44.5 м (траверса 6.5 м) предельные пролеты составляют: габаритный Lгаб = 327 м, расчетный ветровой 360 м, весовой в период гололеда 397 м. Крепление ствола к основанию запроектировано фланцевым с 24 шпильками М56 (класс 8.8/10.9 по ГОСТ Р 52644-2006), адаптированным под трубчатые сваи d=1020 мм и ростверки СП 24.13330. Металлопрокат защищен заводским горячим цинком по ГОСТ 9.307-2021 (толщина 80–120 мкм), предотвращающим коррозионные повреждения в промышленных атмосферах на срок не менее 50 лет. Конструкция аттестована для ветровых районов I–IV по СП 20.13330.2016 (ветровое давление до 800 Па) и зон обледенения II–IV по ПУЭ-7 (стенка льда 15–25 мм). Допустимая сейсмичность площадки строительства — до 9 баллов по СП 14.13330. В зависимости от температурного режима опора поставляется из стали С245/С255 по ГОСТ 27772-2021 (для t >= -40 °C) или низколегированной стали 09Г2С марки С345 по ГОСТ 27772-2021 с подтвержденной вязкостью KCV при -60 °C не менее 34 Дж/см².

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Промежуточная опора ПММ110-3Б+5

Конструкция Промежуточная опора ПММ110-3Б+5 (типовой проект 0705-10-КМ) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиС345 (низколегированный листовой прокат)С345 (09Г2С-12 / 09Г2С-15) с контролем KCV при −60 °CГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Промежуточная опора ПММ110-3Б+5

Норма загрузки в еврофуру (из расчёта 12 т) и ж/д транспорт

Расчётная масса конструкции Промежуточная опора ПММ110-3Б+5 составляет 21,6 т (21 600 кг) (без учёта цинкового слоя ~3,5%). Из-за габаритов и массы крупноразмерных конических секций (при норме загрузки многогранных конструкций 12 тонн в еврофуру) перевозка 1 комплекта опоры выполняется на 2 автомашинах. При ж/д отправке норма загрузки полувагона также лимитируется геометрическим объёмом секций.

Применяемые марки конструкционной стали по ГОСТ 27772-2021

Многогранная опора Промежуточная опора ПММ110-3Б+5 изготавливается из низколегированной конструкционной стали класса прочности С345 по ГОСТ 27772-2021 во всех климатических исполнениях (для районов Крайнего Севера УХЛ1/ХЛ1 — с обязательным испытанием проката на ударную вязкость KCV при −60 °C).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
