АРТ: E1-4037210 кВH = 14.5 мМногограннаяАнкерно-угловая
В наличии / Под заказ 15–20 дней

Анкерно-угловая опора АУМ10-3Фпр. 0204-10-КМ

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

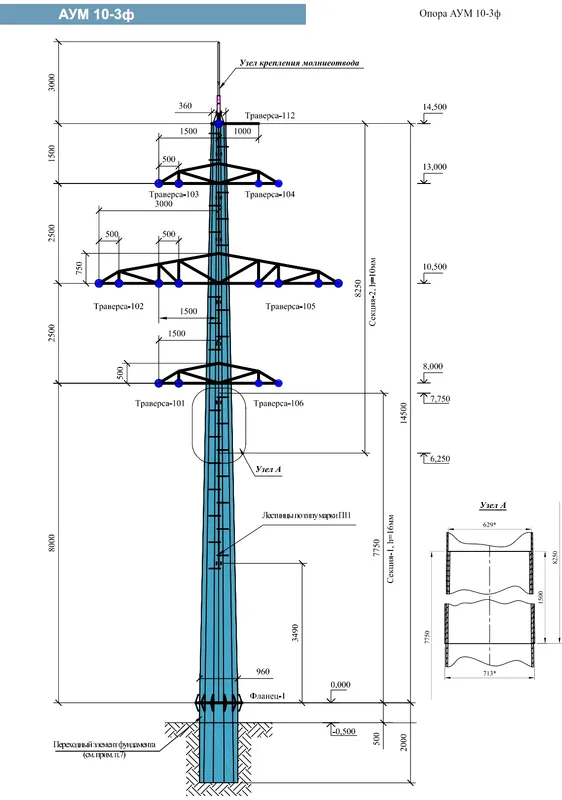

Чертёж КМД Анкерно-угловая опора АУМ10-3Ф
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет2.5 м
Масса металлоконструкций5,18 т (5 183 кг)
Марка проводаПо запросу
База / тип конструкцииМногогранная
Ветровой и гололедный районПо запросу
Марка конструкционной сталиС345 по ГОСТ 27772-2021
Климатическое исполнениеУ1 / УХЛ1 / ХЛ1 (сталь С345, t до −65 °C)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
1 425 300 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 2 компл. в еврофуру (из расчёта 12 т)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Анкерно-угловая опора АУМ10-3Ф
Шифр документации: 0204-10-КМ

Опирание стойки на фундамент — фланцевое жесткое, с кольцевой базовой плитой толщиной 30–50 мм на группе из 12 анкерных шпилек М42 из стали 40Х / 09Г2С (класс 8.8/10.9 по ГОСТ Р 52643/52644-2006). Узел монтируется на стальную трубчатую сваю диаметром 720 мм или монолитный ростверк по СП 24.13330. Антикоррозионная защита всех элементов выполнена методом заводского горячего цинкования по ГОСТ 9.307-2021 (толщина слоя 80–120 мкм, масса 600–850 г/м²), гарантируя безаварийную службу более 50 лет. Инженерный паспорт электросетевой опоры Анкерно-угловая опора АУМ10-3Ф (10 кВ, типовой проект 0204-10-КМ). Назначение изделия — восприятие постоянного натяжения проводов и тросов при углах поворота трассы до 60°-90°. Стойка из гнутого листового проката многогранного сечения (8–16 граней) обладает повышенной аэродинамической эффективностью и минимальным землеотводом под фундамент. С учетом высоты подвеса проводов 14.5 м (траверса 2.5 м) предельные пролеты составляют: габаритный Lгаб = 72 м, расчетный ветровой 77 м, весовой в период гололеда 87 м. Тяговые усилия проводов АС 50/8 (ГОСТ 839-2019) воспринимаются траверсой с расчетным запасом при натяжении до 19 кН. Гирлянды сформированы подвесными изоляторами ПС-70Е или полимерными изоляторами типа ЛК-70 по ГОСТ 28856. Тросостойка не установлена, фазная изоляция рассчитана на эксплуатацию без тросовой защиты по главе 2.5 ПУЭ-7. Металлоконструкция рассчитана на скоростной напор ветра до 800 Па (I–IV ветровые районы) и гололедные отложения 15–25 мм по СП 20.13330 и ПУЭ-7. Сейсмическая стойкость подтверждена расчетом до 9 баллов. Завод производит опору из стали С245 по ГОСТ 27772-2021 (У1) или хладостойкой стали 09Г2С по ГОСТ 27772-2021 (УХЛ1/ХЛ1) со 100% контролем химического состава и ударной вязкости KCV при температуре минус 60 °C.

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Анкерно-угловая опора АУМ10-3Ф

Конструкция Анкерно-угловая опора АУМ10-3Ф (типовой проект 0204-10-КМ) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиС345 (низколегированный листовой прокат)С345 (09Г2С-12 / 09Г2С-15) с контролем KCV при −60 °CГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Анкерно-угловая опора АУМ10-3Ф

Норма загрузки в еврофуру (из расчёта 12 т) и ж/д транспорт

Расчётная масса конструкции Анкерно-угловая опора АУМ10-3Ф составляет 5,18 т (5 183 кг) (без учёта цинкового слоя ~3,5%). Исходя из производственной нормы загрузки многогранных секций 12 тонн в стандартную еврофуру, в одну машину помещается ориентировочно 2 компл. При железнодорожной отправке загрузка полувагона определяется габаритным объёмом конических секций (даже при укладке «валетом» фактическая загрузка существенно ниже номинальной грузоподъёмности вагона).

Применяемые марки конструкционной стали по ГОСТ 27772-2021

Многогранная опора Анкерно-угловая опора АУМ10-3Ф изготавливается из низколегированной конструкционной стали класса прочности С345 по ГОСТ 27772-2021 во всех климатических исполнениях (для районов Крайнего Севера УХЛ1/ХЛ1 — с обязательным испытанием проката на ударную вязкость KCV при −60 °C).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
