АРТ: E1-40070110 кВH = 32.2 мМногограннаяПромежуточная
В наличии / Под заказ 15–20 дней

Промежуточная опора ПМ110-8ФРпр. 3.407.2-182.09

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

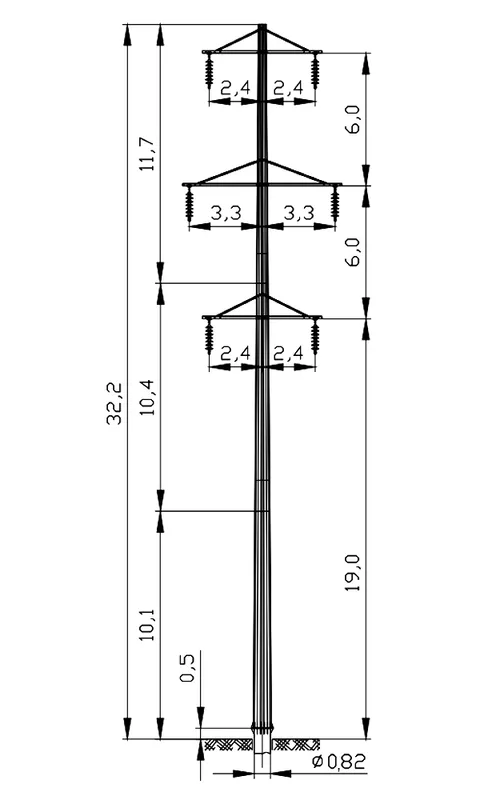

Чертёж КМД Промежуточная опора ПМ110-8ФР
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет3.3 м
Масса металлоконструкций1,6 т (1 604 кг)
Марка проводаАС 70/11 — АС 150/24
База / тип конструкцииМногогранная
Ветровой и гололедный районI–IV
Марка конструкционной сталиС345 по ГОСТ 27772-2021
Климатическое исполнениеУ1 / УХЛ1 / ХЛ1 (сталь С345, t до −65 °C)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
441 100 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 7 компл. в еврофуру (из расчёта 12 т)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Промежуточная опора ПМ110-8ФР
Шифр документации: 3.407.2-182.09

Техническая спецификация и паспорт марки Промежуточная опора ПМ110-8ФР для воздушных линий 110 кВ (3.407.2-182.09). Изделие спроектировано для поддержания проводов фаз и троса на прямолинейных перегонах ВЛ без восприятия продольных сил. Несущая часть выполнена в виде 2-цепной стойки многогранного переменного сечения (8–16 граней), обеспечивающей жесткость на изгиб при уменьшении пятна застройки до 65% относительно решетчатых баз. Геометрические параметры опоры (высота 32.2 м, траверса 3.3 м) обеспечивают проектные интервалы расстановки: габаритный пролет 267 м, ветровой 280 м и весовой пролет 324 м. Траверсы рассчитаны на подвеску сталеалюминевых проводов марки АС 150/24 (ГОСТ 839-2019) с максимальным тяжением по фазе до 39 кН в экстремальном гололедно-ветровом режиме. Изоляция фаз обеспечивается подвесными стеклянными изоляторами ПС-70Е / ПС-120Б по ГОСТ 6490-2017. Грозозащитный трос не монтируется согласно проекту для участков с грозовой активностью менее 20 часов в год по ПУЭ-7. Конструкция аттестована для ветровых районов I–IV по СП 20.13330.2016 (ветровое давление до 800 Па) и зон обледенения II–IV по ПУЭ-7 (стенка льда 15–25 мм). Допустимая сейсмичность площадки строительства — до 9 баллов по СП 14.13330. В зависимости от температурного режима опора поставляется из стали С245/С255 по ГОСТ 27772-2021 (для t >= -40 °C) или низколегированной стали 09Г2С марки С345 по ГОСТ 27772-2021 с подтвержденной вязкостью KCV при -60 °C не менее 34 Дж/см². Опирание стойки на фундамент — фланцевое жесткое, с кольцевой базовой плитой толщиной 30–50 мм на группе из 8 анкерных шпилек М36 из стали 40Х / 09Г2С (класс 8.8/10.9 по ГОСТ Р 52643/52644-2006). Узел монтируется на стальную трубчатую сваю диаметром 530 мм или монолитный ростверк по СП 24.13330. Антикоррозионная защита всех элементов выполнена методом заводского горячего цинкования по ГОСТ 9.307-2021 (толщина слоя 80–120 мкм, масса 600–850 г/м²), гарантируя безаварийную службу более 50 лет.

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Промежуточная опора ПМ110-8ФР

Конструкция Промежуточная опора ПМ110-8ФР (типовой проект 3.407.2-182.09) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиС345 (низколегированный листовой прокат)С345 (09Г2С-12 / 09Г2С-15) с контролем KCV при −60 °CГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Промежуточная опора ПМ110-8ФР

Норма загрузки в еврофуру (из расчёта 12 т) и ж/д транспорт

Расчётная масса конструкции Промежуточная опора ПМ110-8ФР составляет 1,6 т (1 604 кг) (без учёта цинкового слоя ~3,5%). Исходя из производственной нормы загрузки многогранных секций 12 тонн в стандартную еврофуру, в одну машину помещается ориентировочно 7 компл. При железнодорожной отправке загрузка полувагона определяется габаритным объёмом конических секций (даже при укладке «валетом» фактическая загрузка существенно ниже номинальной грузоподъёмности вагона).

Применяемые марки конструкционной стали по ГОСТ 27772-2021

Многогранная опора Промежуточная опора ПМ110-8ФР изготавливается из низколегированной конструкционной стали класса прочности С345 по ГОСТ 27772-2021 во всех климатических исполнениях (для районов Крайнего Севера УХЛ1/ХЛ1 — с обязательным испытанием проката на ударную вязкость KCV при −60 °C).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
