АРТ: E1-40724110 кВH = 19.9 мРешетчатаяПромежуточная
В наличии / Под заказ 15–20 дней

Промежуточная опора 1П110-1-8,5пр. 3.407.2-170 (13228тм-т1)

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

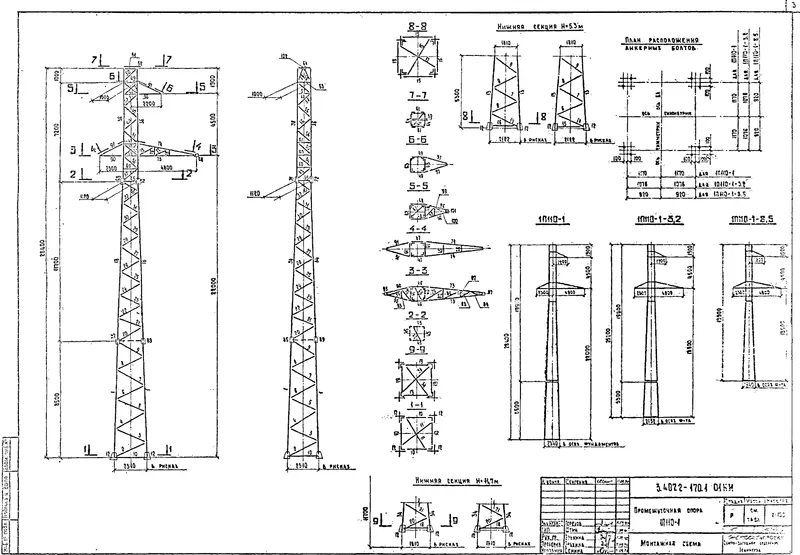

Чертёж КМД Промежуточная опора 1П110-1-8,5
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет3.55 м
Масса металлоконструкций1,63 т (1 628 кг)
Марка проводаПо запросу
База / тип конструкцииРешетчатая
Ветровой и гололедный районПо запросу
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (09Г2С — по проекту)
Климатическое исполнениеУ1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
333 700 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 10 компл. в еврофуру (из расчёта 17 т)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Промежуточная опора 1П110-1-8,5
Шифр документации: 3.407.2-170 (13228тм-т1)

Техническая спецификация и паспорт марки Промежуточная опора 1П110-1-8,5 для воздушных линий 110 кВ (3.407.2-170 (13228тм-т1)). Изделие спроектировано для поддержания проводов фаз и троса на прямолинейных перегонах ВЛ без восприятия продольных сил. Несущий ствол выполнен в виде классической одноцепной решетчатой башни переменного сечения из стального равнополочного уголка с пространственной крестовой диагональной решеткой. Геометрические параметры опоры (высота 19.9 м, траверса 3.55 м) обеспечивают проектные интервалы расстановки: габаритный пролет 189 м, ветровой 197 м и весовой пролет 230 м. Подвесная система спроектирована под марку провода АС 150/24 по стандарту ГОСТ 839-2019 с предельным тяжением 39 кН. Узлы крепления оснащены подвесными стеклянными изоляторами ПС-70Е / ПС-120Б по ГОСТ 6490-2017. Тросостойка каркаса рассчитана на подвеску грозотроса С-50 или оптического грозозащитного кабеля ОКГТ по действующим нормативам ПАО «Россети». Конструкция аттестована для ветровых районов I–IV по СП 20.13330.2016 (ветровое давление до 800 Па) и зон обледенения II–IV по ПУЭ-7 (стенка льда 15–25 мм). Допустимая сейсмичность площадки строительства — до 9 баллов по СП 14.13330. В зависимости от температурного режима опора поставляется из стали С245/С255 по ГОСТ 27772-2021 (для t >= -40 °C) или низколегированной стали 09Г2С марки С345 по ГОСТ 27772-2021 с подтвержденной вязкостью KCV при -60 °C не менее 34 Дж/см². Опирание решетчатой опоры выполняется через стальные башмаки на унифицированные ж/б подножники марки Ф1-А (серия 3.407.9-158) или свайные кусты на болтах М36 класса 8.8 по СП 24.13330 / СП 25.13330. Защита от коррозии обеспечивается сплошным горячим цинкованием по ГОСТ 9.307-2021 слоем 80-120 мкм, формирующим барьерный и электрохимический протектор со сроком эксплуатации свыше полувека.

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Промежуточная опора 1П110-1-8,5

Конструкция Промежуточная опора 1П110-1-8,5 (типовой проект 3.407.2-170 (13228тм-т1)) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (базовое исполнение)09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C)ГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Промежуточная опора 1П110-1-8,5

Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт

Расчётная масса конструкции Промежуточная опора 1П110-1-8,5 составляет 1,63 т (1 628 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру (компактная пакетная укладка углового проката), в одну машину помещается ориентировочно 10 компл.

Применяемые марки конструкционной стали по ГОСТ 27772-2021

В базовом исполнении (умеренный климат У1) конструкция Промежуточная опора 1П110-1-8,5 изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
