Расчёт климатических нагрузок на воздушные линии ВЛ

Введение

При проектировании воздушной линии электропередачи (ВЛ) важно определить климатические воздействия на провода, тросы, опоры и другие элементы. Ошибки в исходных данных могут повлиять на расчётную схему и конструктивные решения. Климатические условия устанавливают до выполнения расчётов и обосновывают нормативными документами и сведениями по трассе.

Климатические районы ПУЭ-7 не задают готовую нагрузку для любой линии. Районирование помогает выбрать исходные характеристики, но итоговое воздействие зависит также от применимых норм, местных условий, параметров ВЛ и расчётных случаев. Эта статья описывает общий порядок проверки исходных данных и не заменяет расчёт конкретного объекта.

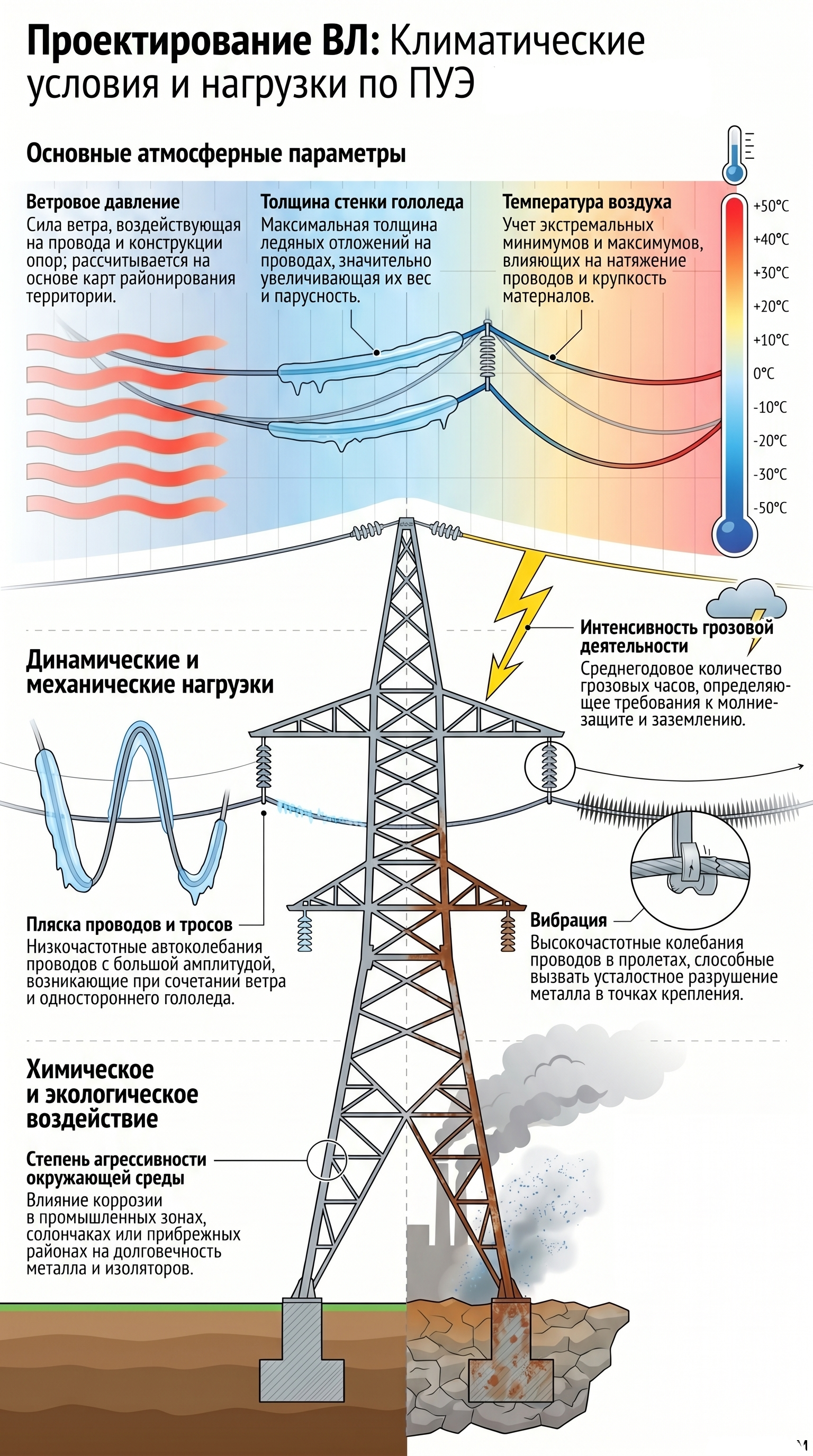

Что называют климатическими районами для ВЛ

Климатическое районирование связывает место строительства с исходными условиями, необходимыми для проектирования. Нормативные документы могут задавать характеристики в виде карт, таблиц или описаний. Проектировщик определяет, какие из них относятся к участку трассы, и фиксирует использованный источник и его редакцию.

Район или климатическая характеристика - исходное сведение, а не рассчитанная нагрузка на провод, опору либо фундамент. Чтобы определить проектное воздействие, учитывают требования применимых норм, параметры линии и принятую расчётную схему. Один и тот же район не означает одинаковых усилий для линий с разной конструкцией и условиями прокладки.

Ветровые и гололёдные характеристики проверяют раздельно, если этого требуют применимые документы. Кроме ПУЭ, для объекта могут иметь значение строительные нормы, проектное задание, технические условия и требования владельца сети. Применимость каждого документа устанавливают в контексте проекта: одна карта не служит универсальным основанием для расчёта всех ВЛ.

Какие нагрузки учитывают при проектировании ВЛ

Ветровое воздействие

Ветер рассматривают как воздействие на элементы линии, способное создавать усилия в проводах, тросах и опорах. Помимо выбора климатических исходных характеристик, определяют, к каким элементам и условиям они относятся. Полученные воздействия учитывают при проверке соответствующих конструкций и связей между ними.

Нагрузку на опору нельзя определить только по номеру климатического района. Проектный результат зависит от нормативной методики, расчётной схемы, параметров ВЛ и характеристик участка. В документации указывают исходные данные, нормативное основание, редакцию источника и область применения.

Гололёдное воздействие

Гололёдные отложения учитывают как воздействие на провода и другие элементы, предусмотренные расчётом. Усилия могут передаваться связанным элементам линии, поэтому важно понимать, как они включены в расчётную схему.

Характеристики гололёда проверяют по применимым нормам и данным для рассматриваемой трассы. Значение из справочного материала нельзя переносить без проверки источника, редакции и соответствия проекту. Если документы дают разные основания для выбора характеристик, вопрос разрешают нормативной проверкой, а не произвольным выбором удобного значения.

Сочетания воздействий

Нормативные документы устанавливают расчётные случаи и сочетания воздействий; их применимость зависит от объекта и принятой расчётной модели. Нельзя переносить сочетания из другого проекта без проверки требований. Числовые параметры и универсальные сочетания необходимо устанавливать по документам, применимым к объекту, и проектному заданию.

Как определить климатические условия участка трассы

Проверку удобно проводить последовательно - от привязки объекта до документирования исходных данных.

1. Установить местоположение и границы участка. Уточнить, где проходит трасса и какие её части входят в проектную задачу. Для протяжённой линии описание одной точки не всегда характеризует весь маршрут. Различия условий на трассе следует выявить и отразить в исходных данных.
2. Проверить ПУЭ-7 в применимой редакции. Найти относящиеся к задаче карты, таблицы и пояснения в официальном тексте. Проверить, к каким условиям и объектам они относятся. Номера пунктов и таблиц сверять с первоисточником.

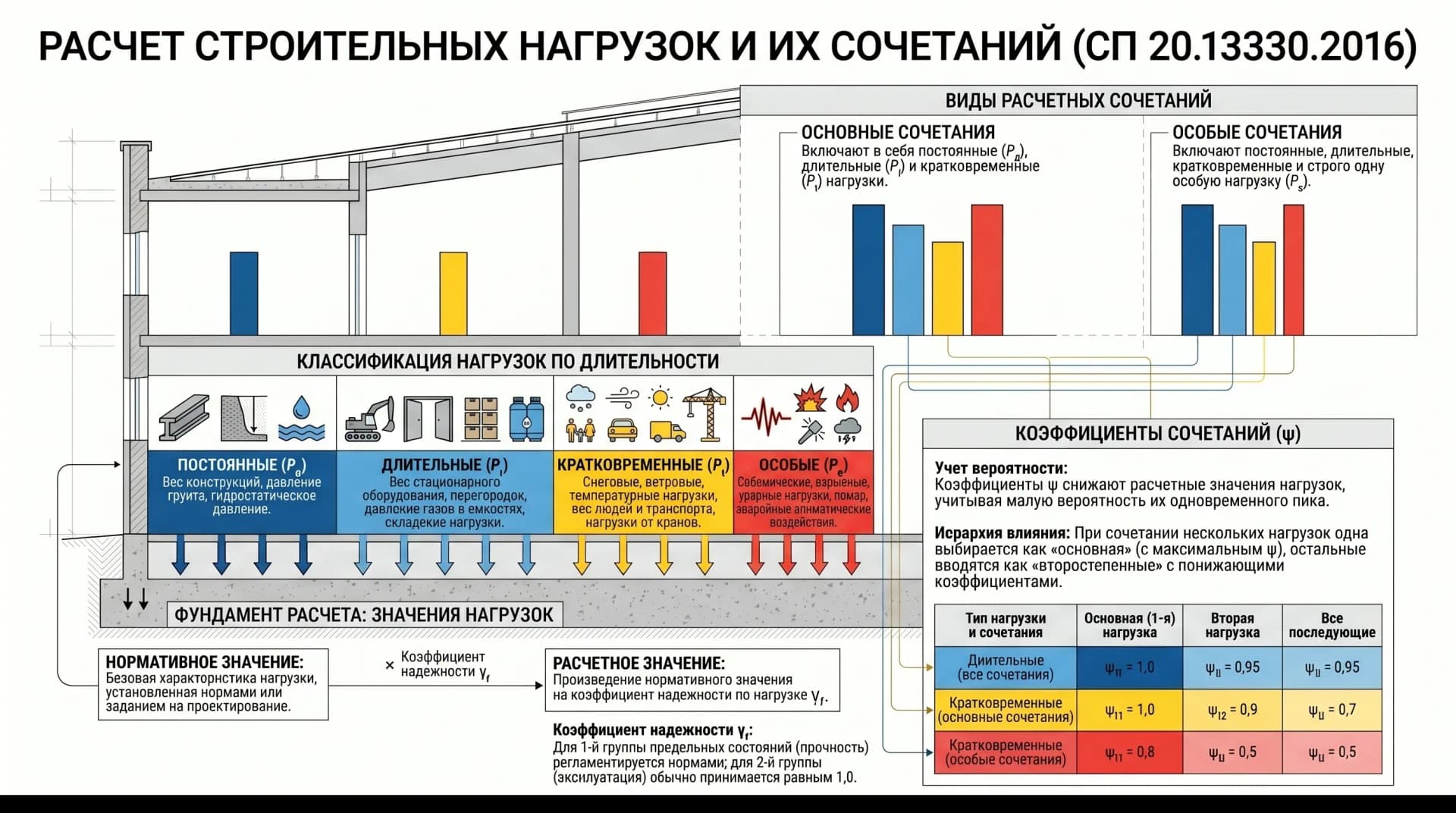

3. Сопоставить требования со строительными нормами. Проверить применимость действующей для проекта редакции СП 20.13330 «Нагрузки и воздействия». Само упоминание документа не означает, что каждое его положение применимо к любой ВЛ: это определяют по предмету регулирования, условиям проекта и расчётной схеме.
4. Изучить материалы объекта. Рассмотреть инженерные сведения по трассе, технические условия, проектное задание и требования владельца сети. Уточнить, есть ли дополнительные данные или ограничения, влияющие на выбор исходных характеристик.
5. Зафиксировать решение. Записать источник и редакцию документа, принятые характеристики, область их применения и допущения. Это позволяет проверить происхождение исходных данных и обоснование их использования.

Усреднённое описание административного региона не заменяет проверку конкретной трассы. Если исходные документы не позволяют однозначно выбрать характеристику, необходимо уточнить сведения и при необходимости организовать экспертную оценку.

Расчёт климатических нагрузок ВЛ: общий порядок

Расчёт начинается со сбора исходных данных, а не с подстановки значения из карты. Нужно описать трассу, тип и параметры линии, провода и тросы, опоры и другие элементы, входящие в расчёт. Следует определить, какие элементы проверяют и как они связаны в принятой расчётной схеме.

Затем для каждого вида воздействия определяют применимые климатические характеристики. Ветер и гололёд проверяют отдельно, если этого требует нормативная методика. Для каждого принятого значения указывают источник, редакцию и условия применения. При расхождении документов устанавливают требования, применимые к объекту, вместо смешивания значений без нормативного основания.

После этого определяют предусмотренные нормами и заданием расчётные случаи и сочетания. Их не следует копировать из другого проекта: могут различаться параметры линии, условия трассы и расчётная схема. Проверяют, что исходные данные относятся к рассматриваемым элементам и условиям.

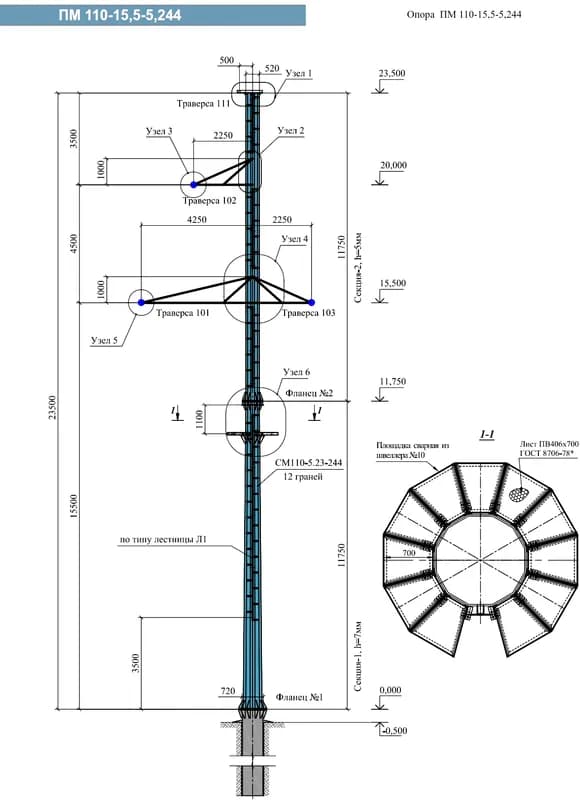

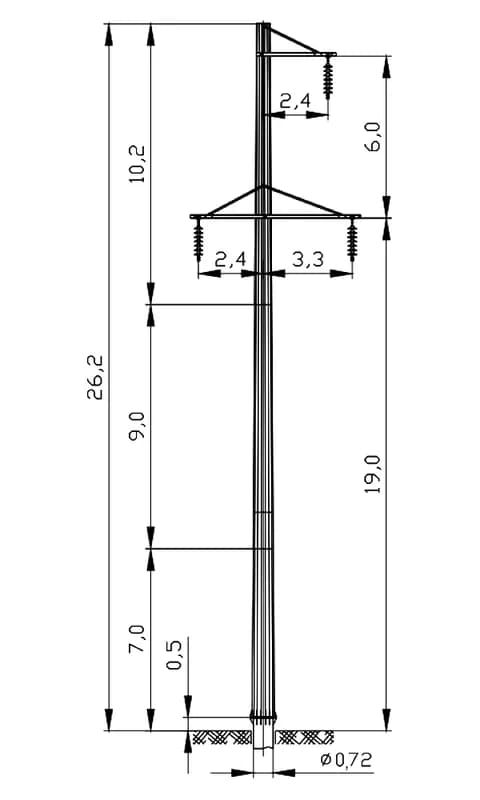

Далее прослеживают передачу усилий от проводов и тросов к опорам, а от опор - к фундаментам, если они входят в область проверки. Итоговые решения сопоставляют с проектным заданием и требованиями владельца сети; предположения и ограничения документируют.

Этот порядок помогает проверить полноту исходных данных, но не даёт универсальной нагрузки для любой ВЛ. Пояснительная статья не заменяет проектирование и проверку конкретных решений.

Таблица для проверки исходных данных

Таблица - рабочий шаблон для фиксации вопросов по каждому воздействию, а не перечень готовых климатических значений.

Перед применением таблицу заполняют по проверенному первоисточнику и дополняют сведениями, необходимыми для конкретного проекта.

Типичные ошибки при определении климатических условий

Использовать характеристику для региона без проверки трассы. Административные границы не всегда дают достаточную информацию об условиях участка. Нужно установить, относится ли выбранная характеристика к месту и протяжённости линии.

Смешивать ветровое и гололёдное районирование. Это разные воздействия; для каждого проверяют соответствующее нормативное основание и область применения.

Брать сведения из старого справочника без сверки. В нём могут быть не указаны редакция документа и область применимости данных. Сведения сверяют с официальным текстом нормы, применимой к проекту.

Считать район готовой нагрузкой. Районирование задаёт исходные условия, но не учитывает само по себе все параметры линии, элементов и расчётной схемы.

Приводить число без точной ссылки. Числовое утверждение без первоисточника, редакции и указания, к чему оно относится, трудно проверить и легко неверно применить.

Не документировать принятые решения. В проекте должно быть понятно, откуда взяты характеристики и почему они применены; иначе последующая проверка затруднена.

Когда нужна экспертная проверка

Дополнительная проверка полезна, если трасса проходит по сложному рельефу, имеет большую протяжённость или неоднородные условия. Она также необходима, когда сведений по участку недостаточно, а применимые документы, проектное задание и данные площадки допускают разные трактовки.

Специалист может проверить применимость редакции нормы, карты или таблицы и обоснованность расчётных случаев. При необходимости проверяют взаимосвязь расчётных решений для проводов, опор и фундаментов. Для проверки передают сведения о трассе, нормативные и инженерные материалы, проектное задание и имеющиеся расчёты.

Универсальный результат без анализа документов и параметров конкретной ВЛ обещать нельзя. Объём проверки определяют по составу проекта и вопросам, требующим подтверждения.

Заключение

Климатические районы ПУЭ-7 помогают выбрать исходные условия для проектирования, но сами по себе не задают полную нагрузку на ВЛ. Необходимо проверить применимые нормативные источники, уточнить сведения по трассе и обосновать расчётные случаи для элементов линии. Числовые параметры указывают только после проверки редакции документа и ссылки на первоисточник. Если условия сложны или исходные данные расходятся, следует организовать экспертную проверку.

Источники

1. Правила устройства электроустановок (ПУЭ), 7-е издание. Используйте положения и редакцию, применимые к конкретному проекту; номера пунктов и таблиц сверяйте с официальным текстом.
2. СП 20.13330 «Нагрузки и воздействия». Проверяйте действующую редакцию и применимость положений к рассматриваемой ВЛ.
3. Проектное задание, технические условия и требования владельца сети для конкретного объекта.
4. Инженерные и климатические исходные материалы по трассе, предусмотренные проектом.
