Инженерная роль опорных мачт и многогранных стоек в системах защиты от БПЛА

ИНЖЕНЕРНАЯ ЗАЩИТА ОБЪЕКТОВ ТЭК ОТ БПЛА

ЧАСТЬ 1. РОЛЬ ОПОРНЫХ КОНСТРУКЦИЙ (СТОЕК И МАЧТ) В СООТВЕТСТВИИ С СП 542.1325800.2024

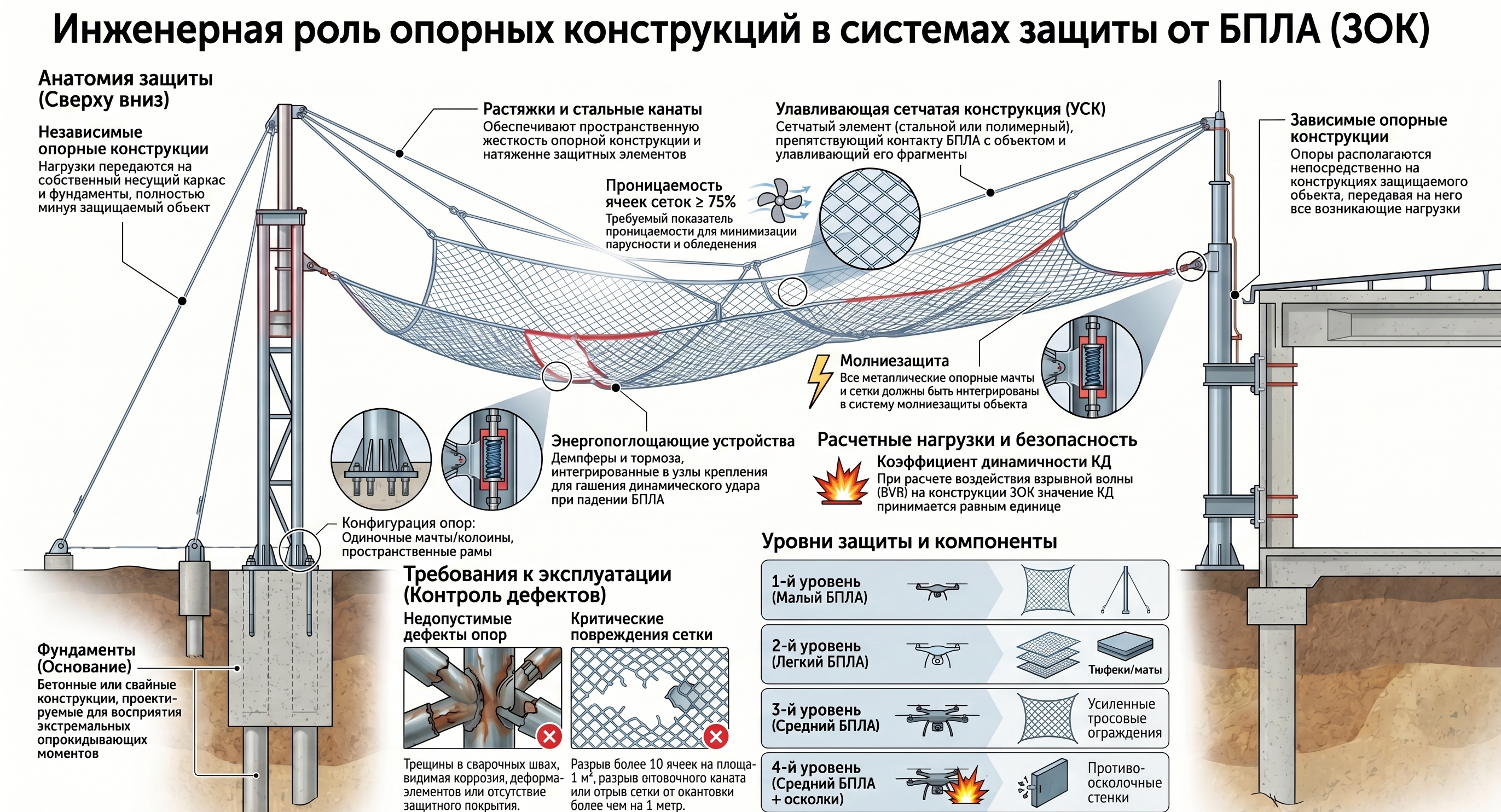

Опорные конструкции (одиночные колонны, мачты и пространственные рамы) являются "скелетом" любой системы инженерной защиты от дронов. Их главная роль заключается в надежном удержании улавливающих сетчатых конструкций (УСК) и защитных тросов, которые препятствуют контакту БПЛА с защищаемым объектом. Без грамотно спроектированных стоек невозможно обеспечить функционирование ЗОК, направленное на минимизацию воздействия таких факторов, как таранный удар, воздушная ударная волна (ВУВ), кумулятивная струя и разлет осколков.

Классификация и интеграция с объектом

В зависимости от архитектуры и несущей способности самого здания, опорные стойки формируют два типа систем:

1. ЗОК на независимой опорной конструкции: Стойки устанавливаются на собственные фундаменты и образуют отдельный силовой каркас. В этом случае все колоссальные динамические нагрузки от взрывов и ударов передаются на стойки и их фундаменты, минуя защищаемый объект, что гарантирует его полную физическую изоляцию от структурных повреждений.
2. ЗОК на зависимой опорной конструкции: Стойки монтируются непосредственно на конструкции защищаемых объектов (например, на крыше или фасаде). В такой конфигурации нагрузки, воспринимаемые стойками, передаются на здание, что требует сложного поверочного расчета и, при необходимости, обследования технического состояния конструкций объекта.

Для обеспечения пространственной жесткости стоек активно применяются растяжки — пространственные конструкции из стальных канатов, которые стабилизируют мачты под воздействием ветровых и ударных нагрузок.

Восприятие климатических и эксплуатационных нагрузок

Опорные стойки ЗОК представляют собой высотные конструкции с большой парусностью (из-за натянутых сеток), поэтому они должны выдерживать комплекс нагрузок основного эксплуатационного периода. К ним относятся:

• Собственный вес: улавливающих элементов, тросов и монтажные нагрузки.
• Снеговые и гололедные нагрузки: которые особенно критичны, так как лед скапливается на сетках и тросах, многократно увеличивая их вес. Инженеры обязаны учитывать даже особые экстремальные гололедные нагрузки с вычислением экстремальной толщины стенки гололеда.
• Ветровые нагрузки: которые определяются как сумма средней и пульсационной составляющих, при этом ветровая нагрузка в особом сочетании вычисляется с учетом уже упомянутого экстремального обледенения.

Восприятие экстремальных динамических и взрывных воздействий

Ключевая, критическая роль стоек проявляется в момент атаки. Опоры ЗОК обязаны выдержать особые нагрузки от падения БПЛА, учитывая массу дрона и скорость его соударения с преградой. Кроме кинетического удара, мачты воспринимают воздушная ударную волну (ВУВ) от подрыва боевой части. Инженерный расчет стоек на ВУВ должен учитывать:

• Избыточное давление: импульс давления как в положительной, так и в отрицательной фазах волны.
• Эффекты отражения: дифракция волн давления от преград (ограждающих конструкций здания).

В строительной механике эти кратковременные, но разрушительные динамические нагрузки заменяются эквивалентными статическими нагрузками. Для их определения используется коэффициент динамичности, который зависит от времени действия нагрузки, времени ее нарастания и периода собственных колебаний конструкции стойки. Например, для нагрузки треугольной формы (взрывной профиль) или прямоугольной формы применяются специальные формулы расчета импульса. Примечательно, что непосредственно для самих конструкций ЗОК значение коэффициента динамичности допускается принимать равным единице.

Требования к материалам, узлам и эксплуатации

К материалам опорных стоек предъявляются строгие требования нормативных документов (ГОСТ и СП) по стальным конструкциям и защите от коррозии. В качестве стоек допускается использовать стальные профили, железобетонные конструкции и даже строительные леса, при условии подтверждения их несущей способности. Крайне важен расчет анкерных креплений стоек к бетону, который выполняется на основе экстремальных узловых реакций.

В процессе эксплуатации стойки подлежат строгому контролю. Недопустимыми дефектами опоры, требующими немедленного ремонта или вывода из эксплуатации, являются: наличие трещин в сварочных швах, видимые следы коррозии, деформации в опоре и ее элементах, а также разрушение антикоррозионного покрытия.

ЧАСТЬ 2. РОЛЬ И ПРЕИМУЩЕСТВА ИМЕННО МНОГОГРАННЫХ СТОЕК (МГС) В СИСТЕМАХ ЗОК

Хотя нормативы допускают использование различных профилей для мачт, в современной инженерной практике защиты объектов от БПЛА именно многогранные гнутые стойки (МГС) стали одним из самых востребованных и технологически совершенных решений. Многогранная стойка представляет собой полую металлическую конструкцию, изготовленную из листовой стали путем гибки (обычно 8, 12 или 16 граней) с последующим формированием продольного сварного шва.

Их роль в архитектуре защиты от дронов сложно переоценить благодаря ряду уникальных физико-механических преимуществ:

1. Выдающаяся аэродинамика и сопротивляемость ветровым нагрузкам Как было указано в первой части, ЗОК испытывают огромные ветровые нагрузки из-за натянутых сеток. Многогранная форма стойки обладает обтекаемым сечением, что существенно снижает аэродинамический коэффициент лобового сопротивления по сравнению с классическими двутаврами, швеллерами или прямоугольными трубами. Это позволяет снизить ветровую нагрузку на сам силовой каркас.
2. Оптимальное соотношение прочности и массы Благодаря многогранному сечению, момент инерции и момент сопротивления профиля распределены максимально эффективно. Грани работают как естественные ребра жесткости. При равной массе металла на погонный метр, многогранная стойка выдерживает значительно большие изгибающие моменты и динамические удары (от соударения БПЛА или фронта воздушной ударной волны), чем круглая труба или прокатный профиль. Это делает каркас легким, но экстремально прочным.
3. Упругая деформация и гашение кинетической энергии Роль стоек при попадании дрона-камикадзе заключается не только в жестком сопротивлении, но и в демпфировании удара. Стальные многогранные мачты, благодаря своей геометрии и пластичности стали, способны к упругому изгибу. Эта "гибкость" позволяет частично погасить кинетическую энергию летящего аппарата, снижая пиковую нагрузку на анкерные узлы и фундамент. Это полностью коррелирует с необходимостью использования энергопоглощающих свойств конструкций.
4. Скорость монтажа и модульность Зачастую системы защиты от БПЛА возводятся в условиях дефицита времени (например, вокруг объектов критической инфраструктуры или энергетических подстанций). Многогранные стойки собираются секциями (часто с использованием телескопического соединения или фланцевых стыков). Они имеют относительно небольшой вес, что позволяет монтировать высокие (до 30-40 метров) мачты с помощью легких кранов или даже вручную (при использовании лебедок), не прибегая к тяжелой строительной технике.
5. Защита от коррозии и долговечность В соответствии с жесткими требованиями к эксплуатации и отсутствию ржавчины на силовых узлах, многогранные стойки на этапе производства подвергаются горячему цинкованию (погружению в расплавленный цинк). Эта технология обеспечивает десятилетия эксплуатации под открытым небом (в условиях дождей, снега и обледенения) без необходимости ежегодной покраски, что критически важно для труднодоступных высотных защитных сооружений.
