Монтаж опор ВЛ: технология установки и требования к работам

Монтаж опор воздушных линий электропередачи включает подготовку трассы, приемку материалов, проверку основания, сборку, подъем, установку, выверку, закрепление, заземление и оформление исполнительной документации. Работы выполняют по проектной и рабочей документации, ППР, технологическим картам и инструкциям изготовителя.

Конкретные размеры, допуски, марки материалов, способы заделки, схемы строповки и параметры заземления принимают только по проекту и действующим нормативным документам.

Что включает монтаж опор ВЛ

В состав работ обычно входят:

• подготовка трассы, подъездов и монтажной площадки;
• проверка фундамента, основания или подготовленного места установки;
• приемка железобетонных элементов, металлических секций, крепежа и закладных деталей;
• сборка опоры или ее частей;
• подготовка крана, стропов и такелажа;
• строповка, подъем и установка конструкции;
• выверка вертикальности, оси и ориентации;
• временное и окончательное закрепление;
• монтаж или присоединение заземляющих проводников;
• восстановление защитного покрытия металлических элементов;
• геодезический контроль и оформление исполнительных документов.

Монтаж фундамента, опоры и проводов являются разными этапами. Поднятую и установленную конструкцию нельзя считать принятой без подтверждения проектного положения, надежности соединений, готовности заземления и соответствия рабочей документации.

До начала подъема проверяют основание, конструкцию, технику, такелаж, документацию и условия работы. При дефектах, неисправности стропов, несоответствии массы или отсутствии утвержденной схемы подъема операцию приостанавливают.

Подготовка к установке опор

Проверка документации

Изучают рабочую документацию, схему расстановки опор, профиль трассы, спецификации и узлы сопряжения. Для каждой конструкции должны быть определены положение на трассе, ориентация, способ установки, схема закрепления и требования к заземлению.

ППР и технологические карты должны устанавливать последовательность операций, состав бригады, применяемую технику, схемы строповки, порядок временного закрепления и условия прекращения работ. Для сложных конструкций отдельно проверяют последовательность сборки и подъема.

При работах вблизи действующих электроустановок, дорог и коммуникаций учитывают требования к охранным зонам, габаритам, отключению, заземлению и допуску персонала.

Подготовка трассы и площадки

Проверяют состояние подъездов и возможность безопасного размещения грузоподъемной техники. Площадка должна обеспечивать устойчивость крана, размещение элементов конструкции и работу монтажников.

На местности обозначают опасную зону, места установки техники и участки, где запрещено находиться посторонним. Учитывают пересечения с дорогами, трубопроводами, кабельными линиями, инженерными сетями и действующими электроустановками.

Основание или фундамент принимают до подъема опоры. Проверяют соответствие проекту, состояние закладных деталей и отсутствие повреждений. Результаты приемки оформляют в установленном порядке, особенно если последующие операции закроют доступ к основанию.

Приемка материалов и оборудования

Проверяют маркировку, комплектность и соответствие элементов рабочей документации. Для опор, фундаментов, крепежа и материалов получают паспорта, сертификаты и документы о качестве, если они предусмотрены проектом или нормативными требованиями.

Железобетонные элементы осматривают на наличие трещин, сколов и оголения арматуры. У металлических секций проверяют геометрию, монтажные отверстия, сварные элементы и защитное покрытие. Крепеж должен соответствовать проектной комплектации.

Перед подъемом осматривают кран, стропы, траверсы, захваты и другой такелаж. Элементы с дефектами не используют без решения ответственного лица и подтверждения пригодности.

Технология монтажа опор ЛЭП

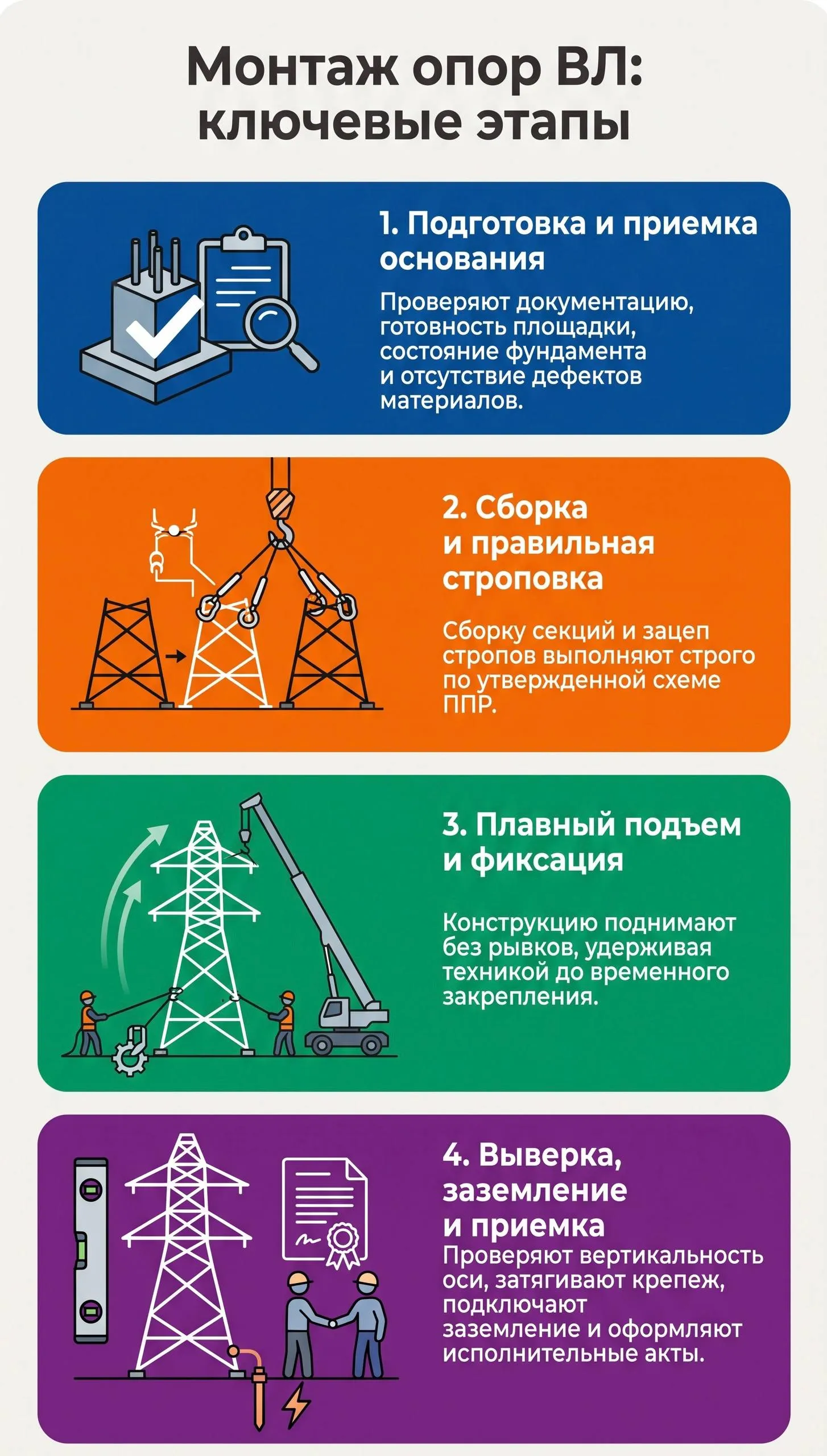

Общая последовательность работ:

1. Изучение проекта, профиля трассы, схемы опор, ППР и технологической карты.
2. Подготовка площадки, подъездов, мест установки техники и опасной зоны.
3. Приемка основания, опоры, крепежа и комплектующих.
4. Проверка маркировки, геометрии, комплектности и состояния элементов.
5. Сборка опоры или секций, если это предусмотрено проектом.
6. Установка грузоподъемной техники и подготовка такелажа.
7. Строповка по утвержденной схеме.
8. Подъем и установка конструкции в проектное положение.
9. Выверка и временное закрепление.
10. Окончательное закрепление и монтаж соединений.
11. Восстановление защитных покрытий.
12. Устройство или присоединение заземления.
13. Геодезический контроль, приемка и оформление исполнительной документации.

Сборка и строповка

Сборку на площадке выполняют только в случаях, предусмотренных проектом или технологической картой. До подъема проверяют правильность установки секций, совпадение монтажных отверстий и наличие всех соединительных элементов.

Схема строповки должна учитывать массу, центр тяжести, геометрию и допустимые места приложения усилий. Стропы и захваты устанавливают так, чтобы не повредить бетон, металл, покрытие, изоляторы и закладные детали.

Подъем запрещают при неисправности такелажа, неустойчивом положении элементов, несоответствии массы грузоподъемности техники или потере связи между участниками работ.

Подъем и установка

Способ подъема выбирают с учетом конструкции, массы элементов, состояния площадки, характеристик крана и ППР. Машинист и монтажная бригада действуют по согласованным сигналам; назначается лицо, ответственное за координацию операции.

Опору поднимают плавно, без ударов, рывков и раскачивания. Люди не должны находиться под поднятым грузом или в зоне возможного падения и перемещения элементов.

После установки опору удерживают техникой до выполнения предусмотренного временного закрепления. Снятие стропов допускается после проверки устойчивости конструкции.

Выверка и закрепление

Выверяют положение опоры относительно проектной оси, вертикальность, ориентацию и расположение узлов. При необходимости выполняют геодезическую съемку.

Болтовые соединения затягивают в установленной последовательности с контролем полноты крепежа. Сварные соединения выполняют по проектным решениям и технологическим требованиям. Скрытые операции принимают до закрытия последующими работами.

Особенности железобетонных и металлических опор

Железобетонные элементы с трещинами, сколами или оголением арматуры фиксируют до подъема. Нельзя скрывать дефекты ремонтным составом или засыпкой без оценки их влияния на безопасность.

Для металлических конструкций проверяют маркировку секций, монтажные отверстия, крепеж, сварные элементы и защитное покрытие. Поврежденное антикоррозионное покрытие восстанавливают по проекту или инструкции изготовителя.

Монтаж опор ВЛ 110 кВ

Монтаж опор ВЛ 110 кВ выполняют по документации конкретной линии. Нельзя автоматически переносить допуски, схемы заземления, требования к габаритам и организации работ с ВЛ другого класса напряжения.

До начала работ проверяют расположение опор, пересечения, охранные зоны, расстояния до объектов и размещение элементов линии. Грузоподъемные операции организуют с учетом массы и геометрии конструкций, устойчивости техники и ограничений площадки.

При работе рядом с действующими электроустановками устанавливают границы рабочей зоны, назначают ответственных лиц и применяют предусмотренные меры защиты. Если требуется отключение, заземление и подтверждение отсутствия напряжения, эти мероприятия выполняют до начала операции.

После установки контролируют положение опоры, соединения, закрепление и заземление. Ответственные и скрытые операции принимают до продолжения работ.

Контроль качества и типовые дефекты

Проверяют:

• соответствие опоры и комплектующих рабочей документации;
• наличие паспортов и документов о качестве;
• состояние бетона, металла, сварных швов, болтов, закладных деталей и покрытий;
• готовность фундамента или основания;
• соответствие строповки и грузоподъемных операций ППР;
• проектное положение, вертикальность и ориентацию опоры;
• качество временного и окончательного закрепления;
• наличие и правильность подключения заземления;
• восстановление защитного покрытия;
• соответствие исполнительных схем фактически выполненным работам.

К типовым дефектам относятся установка не по проектной оси, отсутствие исполнительной геодезической съемки, неполная затяжка или отсутствие крепежа, повреждение покрытия, трещины и сколы железобетона, нарушение схемы сборки, недостаточное закрепление и дефекты фундамента.

Документарные дефекты включают отсутствие актов скрытых работ, протоколов измерений, исполнительных схем, записей в журнале и подтверждений качества материалов. Они затрудняют приемку и подтверждение соответствия работ проекту.

Безопасность при монтаже

До начала работ назначают ответственных лиц, проводят инструктажи и проверяют допуски персонала. Грузоподъемную технику, стропы и такелаж осматривают до начала смены и перед операцией. Опасную зону ограждают, нахождение людей под поднятым грузом запрещают.

Монтаж прекращают при потере видимости сигналов, нарушении устойчивости техники, ухудшении погодных условий или обнаружении неисправности. При работах на высоте используют предусмотренные средства защиты.

Вблизи действующих электроустановок учитывают риск поражения током, опасное приближение, наведенное напряжение и возможность контакта с токоведущими частями.

Документы после монтажа

Состав документов зависит от договора, проекта, вида ВЛ и требований технического заказчика. Обычно оформляют:

• рабочую документацию и спецификации опор;
• ППР и технологические карты;
• паспорта и документы о качестве опор, фундаментов, крепежа и материалов;
• журнал производства работ;
• акты освидетельствования скрытых работ;
• исполнительные схемы и геодезические материалы;
• протоколы проверки соединений и измерений заземления;
• акты приемки выполненных работ;
• документы о грузоподъемной технике и такелаже, если они предусмотрены объектом;
• фотофиксацию скрытых и ответственных операций.

Исполнительные схемы должны отражать фактическое положение опор и выполненные соединения. Фотофиксация полезна для основания, закладных деталей, заземляющих проводников и других скрытых элементов.

Нормативная и проектная база

При подготовке и приемке работ используют действующие редакции применимых документов:

• Правила устройства электроустановок - в части воздушных линий, габаритов, заземления и размещения элементов;
• СП 76.13330 «Электротехнические устройства»;
• СП 48.13330 «Организация строительства»;
• правила по охране труда при эксплуатации электроустановок;
• правила по охране труда при работе на высоте;
• требования к подъемным сооружениям, если они применимы;
• проектную и рабочую документацию;
• паспорта и заводские инструкции изготовителей.

Перед применением конкретного требования проверяют действующую редакцию документа и область его применения. Числовые параметры, допуски, марки стали, классы бетона, глубину заделки и сопротивление заземления нельзя указывать как универсальные без ссылки на проект или официальный нормативный источник.

Когда нужна экспертиза монтажа опор ВЛ

Экспертиза может потребоваться при обнаружении дефектов опор, фундаментов, соединений или покрытий, споре о соответствии работ проекту, отсутствии исполнительной документации либо необходимости оценить скрытые операции.

Экспертное обследование обычно включает осмотр конструкций, анализ рабочей и исполнительной документации, проверку геометрии и положения опор, оценку соединений, основания и заземления, а также сопоставление фактического исполнения с проектом.

Можно заказать экспертизу качества строительных работ, экспертизу электроустановок, обследование воздушных линий электропередачи, проверку исполнительной документации или строительный контроль.

Заключение

Качество монтажа опор ВЛ определяется не только фактом установки конструкции. Необходимо соблюсти проектную технологию, проверить основание и элементы, выполнить подъем и закрепление, подтвердить положение опоры, подключить заземление и оформить исполнительную документацию.

При наличии дефектов, разногласий о качестве или неполного комплекта документов целесообразно провести техническую экспертизу.

Источники

1. Правила устройства электроустановок (ПУЭ).
2. СП 76.13330 «Электротехнические устройства».
3. СП 48.13330 «Организация строительства».
4. Правила по охране труда при эксплуатации электроустановок.
5. Проектная и рабочая документация объекта, ППР, технологические карты, паспорта и инструкции изготовителей опор и комплектующих.
