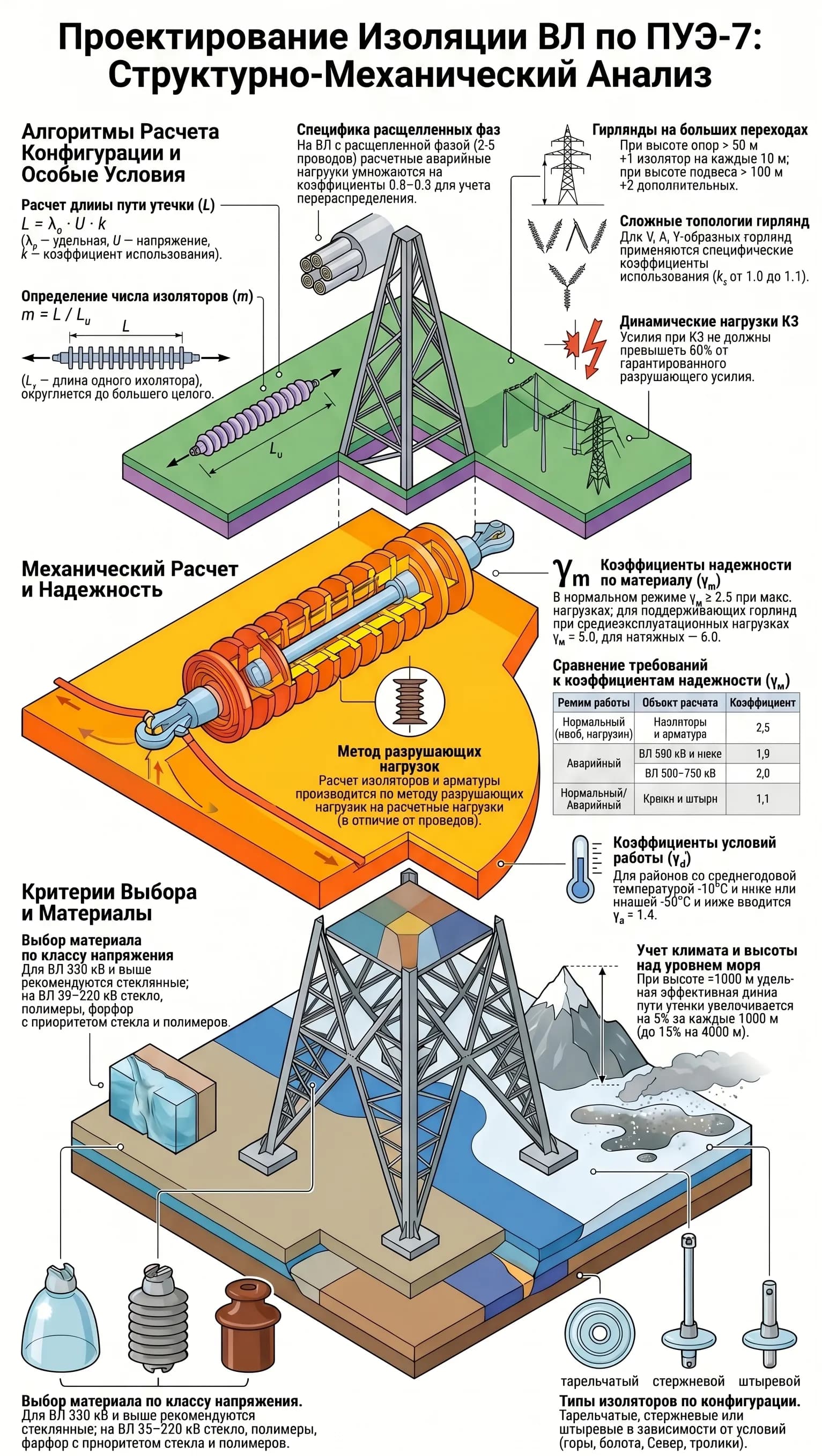

ИНФОГРАФИКА: ПРОЕКТИРОВАНИЕ ИЗОЛЯЦИИ И ЛИНЕЙНОЙ АРМАТУРЫ (КЛИКНИТЕ)

1. Актуальная нормативно-техническая база (ПУЭ-7, ГОСТ, СТО)

Проектирование изоляционных конструкций и арматурных узлов ВЛ в РФ строго регламентировано комплексом федеральных правил и национальных стандартов:

• ПУЭ 7-е издание:
  • Глава 1.9 «Изоляция электроустановок» (пп. 1.9.1–1.9.54) — регламентирует классификацию районов по степени загрязненности атмосферы (СЗА от I до IV), расчет удельной эффективной длины пути утечки и выбор изоляции в зависимости от высоты над уровнем моря.
  • Глава 2.5 «Воздушные линии электропередачи напряжением выше 1 кВ» (пп. 2.5.86–2.5.124) — устанавливает требования к материалам изоляторов, конструкции гирлянд, расчетным механическим нагрузкам, коэффициентам запаса прочности γM и изоляции грозозащитных тросов.
• ГОСТ Р 51177-2017 «Арматура линейная. Общие технические требования» — базовый действующий национальный стандарт (принят взамен ГОСТ Р 51177-98; ранее действовавший советский ГОСТ 13276-79 официально отменен). Устанавливает механические и электрические требования ко всем типам сцепной, поддерживающей, натяжной, защитной и соединительной арматуры.
• ГОСТ Р 51155-2017 «Арматура линейная. Правила приемки и методы испытаний» — методология разрушающих механических и термодинамических испытаний арматуры.
• ГОСТ 6490-2017 «Изоляторы линейные подвесные тарельчатые. Общие технические условия» и ГОСТ 27661-2017 «Изоляторы линейные подвесные тарельчатые. Типы, параметры и размеры» — действующие нормативы для стеклянных и фарфоровых подвесных изоляторов (заменили ГОСТ 6490-93 и ГОСТ 27661-88).
• ГОСТ Р 55189-2012 «Изоляторы линейные подвесные стержневые полимерные. Общие технические условия» — нормативные требования к композитным полимерным изоляторам 6–500 кВ.
• СТО 56947007-29.240.10.248-2017 «Нормы технологического проектирования ВЛ 35–750 кВ (НТП ВЛ)» и стандарты ПАО «Россети» (серия СТО 34.01-1.3) — ведомственные нормы для магистрального и распределительного электросетевого комплекса.
• СП 16.13330.2017 «Стальные конструкции» и СП 20.13330.2016 «Нагрузки и воздействия» — определяют расчет проушин и узлов крепления арматуры на металлоконструкциях траверс опор.

2. Классификация гирлянд и выбор типа изоляторов

Изоляторные подвески разделяются по функциональному назначению и кинематической схеме:

1. Поддерживающие подвески:
   • Одноцепные глухие: провод фиксируется в глухом поддерживающем зажиме (типа ПГН, ПГ). Применяются на промежуточных опорах прямых участков трассы.
   • Многоцепные (двух- и трехцепные): обязательны к применению на ВЛ 330 кВ и выше, на промежуточно-угловых опорах, при переходах через инженерные сооружения и водные преграды.
   • V-образные и качающиеся гирлянды: используются для ограничения отклонения провода под ветровым напором и уменьшения габаритов траверс компактных линий.
2. Натяжные подвески:
   • Воспринимают полное механическое тяжение проводов в нормальных и аварийных режимах. Устанавливаются на анкерных, анкерно-угловых и концевых опорах.
   • Комплектуются натяжными зажимами: прессуемыми (НАС) для проводов больших сечений, болтовыми (НБ) или клиновыми. На ВЛ 110–750 кВ выполняются одно-, двух-, трех- и четырехцепными в зависимости от расчетного тяжения и расщепления фазы.

Выбор конструкционного материала изоляторов по ПУЭ-7 (пп. 2.5.86–2.5.88):

• Закаленное стекло (типы ПС, ПСД по ГОСТ 6490-2017): приоритетный материал для ВЛ всех классов напряжения (особенно 110–750 кВ). Ключевое эксплуатационное преимущество — рассыпание стеклянной тарелки при электрическом пробое или критическом механическом ударе без потери механической прочности остатка шапки. Это позволяет мгновенно обнаруживать поврежденный элемент при визуальном наземном осмотре или облете ВЛ без применения измерительных штанг.
• Полимерные стержневые изоляторы (тип ЛК по ГОСТ Р 55189-2012): цельные стеклопластиковые стержни с защитной оболочкой из кремнийорганической (силиконовой) резины. Имеют малый вес (в 5–10 раз легче стеклянных гирлянд), обладают высокой гидрофобностью и стойкостью к трекингу. Недостаток — сложность диагностики внутреннего старения и подверженность деструкции при постоянных коронных разрядах без защитных экранов.
• Электротехнический фарфор (тип ПФ): на новых линиях применяется ограниченно из-за высокой массы и невозможности визуального обнаружения скрытых трещин и пробоев тела изолятора.

3. Расчет длины пути утечки и комплектование гирлянд

Согласно главе 1.9 ПУЭ-7, выбор геометрических параметров изоляции осуществляется по удельной эффективной длине пути утечки:

где:

• λe — нормированная удельная эффективная длина пути утечки, см/кВ (принимается по табл. 1.9.1 ПУЭ-7 в зависимости от степени загрязненности атмосферы СЗА);
• U — наибольшее рабочее междуфазное напряжение линии, кВ (по ГОСТ 721-77: например, 40,5 кВ для класса 35 кВ; 126 кВ для 110 кВ; 252 кВ для 220 кВ; 363 кВ для 330 кВ; 525 кВ для 500 кВ);
• k — коэффициент использования длины пути утечки изолятора (для тарельчатых изоляторов с простой формой юбки k = 1,0; для изоляторов со сложным развитым профилем k = 1,05–1,15).

Требуемое число тарельчатых изоляторов в поддерживающей гирлянде определяется как:

Обязательные нормативные запасы и корректировки по ПУЭ-7:

• ВЛ 6–20 кВ: в поддерживающих гирляндах независимо от расчетов устанавливается не менее двух подвесных изоляторов (п. 2.5.100).
• Натяжные гирлянды 35–110 кВ: в районах 1-й и 2-й СЗА в натяжную гирлянду добавляется +1 резервный изолятор по сравнению с поддерживающей из-за горизонтального положения и худшего самоочищения дождями (п. 2.5.102).
• Опоры высотой более 50 м: число изоляторов увеличивается на 1 элемент на каждые 10 м высоты свыше 50 м; на опорах выше 100 м добавляется не менее 2 резервных изоляторов (п. 2.5.101).
• Высота более 1000 м над уровнем моря: длина пути утечки увеличивается из-за снижения плотности воздуха и падения разрядных напряжений (п. 1.9.22 ПУЭ-7).

4. Механический расчет и коэффициенты надежности γM

Расчет прочности гирлянд изоляторов и элементов сцепной арматуры ведется по методу разрушающих нагрузок в соответствии с ПУЭ-7 (пп. 2.5.111–2.5.116) и ГОСТ Р 51177-2017:

где F_разр — гарантированная минимальная разрушающая механическая сила изолятора или арматуры (кН), а P_расч — расчетная максимальная механическая нагрузка от веса провода, гололеда и ветрового давления (кН).

Критические требования надежности при проектировании:

• Резервирование многоцепных гирлянд (п. 2.5.115 ПУЭ-7): при обрыве одной из цепей в двухцепной или многоцепной гирлянде механические усилия в оставшихся цепях не должны превышать 90% их нормированной разрушающей нагрузки (фактический запас не менее 1,11).
• Климатическое исполнение ХЛ / УХЛ1 (п. 2.5.113 ПУЭ-7): для районов с расчетной температурой воздуха ниже -50 °С расчетные нагрузки умножаются на коэффициент условий работы γd = 1,4, а линейная арматура и металлоконструкции опор должны изготавливаться из хладостойких сталей (09Г2С категории 12 по ГОСТ 19281-2014 с гарантией ударной вязкости KCV при -60 °C).

5. Линейная арматура и узлы сопряжения с траверсами опор

Линейная арматура по ГОСТ Р 51177-2017 компонуется в единую цепочку, передающую нагрузки на траверсу опоры:

1. Узел крепления к опоре: скобы типа КГП, КГ, узлы КГН, сопрягаемые с фасонками траверсы. Размеры отверстий и толщина проушин траверсы рассчитываются по СП 16.13330.2017 на смятие и срез от максимальных нагрузок.
2. Сцепная арматура:
   • Скобы (СК, СКД) — обеспечивают шарнирный переход между различными плоскостями качания;
   • Серьги (СР, СРС) — шарнирно соединяют шапку изолятора со скобой или узлом траверсы;
   • Ушки (У1, У2) — фиксируют пестик нижнего изолятора к зажиму провода;
   • Промежуточные звенья (ПР, ПРТ, ПРВ) — служат для регулировки длины гирлянды и соблюдения габаритов до стоек опоры;
   • Коромысла (2КУ, 3КУ, 4КУ) — равномерно распределяют тяжение между двумя, тремя или четырьмя цепями в расщепленной фазе.
3. Защитная экранная арматура (п. 2.5.118 ПУЭ-7):
   • На ВЛ напряжением 330 кВ и выше поддерживающие и натяжные гирлянды обязательно комплектуются защитными экранными кольцами и овалами со стороны провода.
   • Экраны снижают напряженность электрического поля на первых 2–3 изоляторах от провода (где без экрана падает до 25–30% всего фазного напряжения), выравнивают распределение потенциала вдоль гирлянды и предотвращают возникновение видимой короны, высокочастотных радиопомех и акустического шума.
4. Защита проводов от динамических воздействий:
   • При пролетах свыше 120 м обязательна установка гасителей вибрации (ГПГ, ГВН по ГОСТ Р 51177-2017) для предотвращения усталостного излома жил провода у зажима.

6. Изоляция и подвеска грозозащитных тросов

В соответствии с пп. 2.5.120–2.5.124 ПУЭ-7:

• На ВЛ 110–750 кВ грозозащитные тросы крепятся на опорах через подвесные стеклянные изоляторы (типа ПС70Е), если предусмотрена плавка гололеда на тросе или использование троса для высокочастотной (ВЧ) связи.
• Каждый изолирующий узел подвески троса шунтируется регулируемым искровым промежутком (типа ИП-1, ИП-2).
• Величина воздушного искрового промежутка составляет не менее 40 мм для ВЛ 110–220 кВ (для ВЛ 330–500 кВ — по расчету, обычно 100–150 мм). Промежуток обеспечивает надежный пробой и сброс энергии молнии на заземленную стойку опоры с последующим гарантированным погасанием сопровождающей синусоидальной дуги промышленной частоты.
• При организации каналов ВЧ-связи по грозотросу количество изоляторов в подвеске удваивается (не менее двух элементов ПС70Е).
