КРАТКОЕ РЕЗЮМЕ
Короткий ответ
Единого расстояния, которое подходит для любого газопровода, здания и опоры ЛЭП, нет. Требование определяют по характеристикам конкретных объектов и их взаимному расположению.
Нужно установить:
- относится ли газопровод к газораспределительной сети или к магистральному трубопроводу;
- какое у него рабочее давление;
- проложен ли он подземно или надземно;
- каково напряжение линии электропередачи;
- пересекаются ли трассы или проходят параллельно;
- где расположены провода, опора и ее фундамент;
- какое назначение имеет здание и где оно находится относительно линии.
Поэтому измерение расстояния рулеткой не заменяет проверку проектной и исполнительной документации.
Расстояние до опоры и охранная зона - не одно и то же
Расстояние между газопроводом и фундаментом опоры - это геометрический параметр конкретной ситуации. Его оценивают с учетом вида сетей, способа прокладки, условий строительства, пересечения или параллельного прохождения трасс.
Охранная зона - территория с особым режимом использования, установленная для защиты сети и обеспечения безопасности ее эксплуатации. У газораспределительных сетей и воздушных линий электропередачи действуют разные правила охраны.
Нахождение опоры или здания в охранной зоне не означает автоматически, что любой объект должен быть удален от трубы или опоры на одно и то же расстояние. Границы зоны помогают определить ограничения на работы и использование территории, но не заменяют расчет проектного расстояния между конкретными объектами.
Правила охраны газораспределительных сетей утверждены постановлением Правительства РФ от 20.11.2000 № 878. Для воздушной линии дополнительно учитывают требования, относящиеся к охранной зоне и эксплуатации электрических сетей.
Какие параметры влияют на требования
Вид и давление газопровода
Для газораспределительных систем применяют требования СП 62.13330.2011 с учетом действующей редакции и изменений. Магистральные трубопроводы регулируются иными нормативными документами, в частности СП 36.13330.2012.
Нельзя переносить требования для магистрального трубопровода на газораспределительную сеть без проверки области применения нормы. Рабочее давление также влияет на применимые ограничения и проектные решения.
Способ прокладки
Для подземного и надземного газопровода оценивают разные условия. Имеют значение глубина заложения, конструкция трубопровода, наличие защитных устройств, возможность доступа для ремонта и фактическое положение коммуникаций.
Параметры ЛЭП
Нужно определить класс напряжения линии, тип опоры, расположение проводов и расстояние от проводов до земли и объектов. Охранные и проектные ограничения относятся не только к фундаменту опоры, но и к линии в целом.
Взаимное положение трасс
Пересечение газопровода с линией электропередачи рассматривают не так, как параллельное прохождение. Для каждой ситуации проверяют план и профиль трасс, отметки земли, положение трубопровода, проводов и конструкций опоры.
Здание и его назначение
Расстояние от здания до опоры нельзя определять только по факту наличия ЛЭП. Отдельно оценивают ограничения охранной зоны воздушной линии, требования к размещению конкретного здания, доступу к сетям, пожарной и эксплуатационной безопасности.
Что выяснить перед определением расстояния
| Что требуется определить | Почему это важно | Где проверять |
|---|---|---|
| Тип газопровода и давление | От этого зависит применимый норматив и требования к размещению | Документы владельца сети, исполнительная документация, проект |
| Подземная или надземная прокладка | Для разных способов прокладки действуют разные условия | План участка и проект газопровода |
| Напряжение и расположение опоры ЛЭП | Параметры линии влияют на охранную зону и проектные ограничения | Сведения сетевой организации, проект ЛЭП |
| Пересечение или параллельное расположение | Для разных вариантов могут применяться разные требования | Ситуационный план и профили трасс |
| Назначение и положение здания | Ограничения для здания оценивают отдельно от расстояния до опоры | Градостроительная документация и проект |
| Фактическое положение сетей | Кадастровая схема или старый план могут не отражать реальную трассу | Исполнительная съемка, вынос в натуру, документы владельцев сетей |
Как проверить ограничения для конкретного участка
- Получите сведения о газопроводе. Запросите у владельца сети его тип, давление, способ прокладки, охранную зону и исполнительную документацию.
- Уточните параметры ЛЭП. Сетевая организация может предоставить сведения о напряжении, трассе, опорах, охранной зоне и технических условиях.
- Сопоставьте документы. На ситуационном плане и профиле определяют, пересекаются ли сети или идут параллельно, а также где расположен фундамент опоры относительно трубы и здания.
- Проверьте назначение работ. Строительство, реконструкция, земляные работы и изменение параметров здания могут требовать отдельных согласований.
- Сверьте нормы в актуальной редакции. Проверяют применимые положения СП, ПУЭ, правил охраны сетей и проектной документации.
- Оформите техническое решение. Если расстояние вызывает сомнения, его определяют в составе проектных решений с учетом исходных данных и требований владельцев сетей.
Сведения из публичной карты или визуальная оценка на участке могут быть предварительными. Они не подтверждают точное положение подземной трубы и не показывают все проектные ограничения.
Подробнее о границах и ограничениях можно прочитать в материале об охранной зоне ЛЭП.
Когда нужен проектировщик и согласование
Профильный проектировщик нужен, если планируется строительство или реконструкция здания, прокладка коммуникаций, перенос опоры, изменение газопровода, земляные работы вблизи сети либо обнаружено пересечение трасс.
Согласование также требуется уточнять у владельцев газопровода и ЛЭП. Они проверяют проектные решения в пределах своей компетенции и сообщают условия безопасного выполнения работ.
При подготовке заключения важно не смешивать требования к магистральным трубопроводам и газораспределительным сетям. Применимую норму выбирают после классификации объекта, определения параметров линии и установления характера взаимного расположения сетей.
Краткий вывод
Точное расстояние от газопровода до опоры ЛЭП, а также от здания до опоры определяют по параметрам конкретных сетей, проектной документации и ситуации на участке. Охранная зона не равна универсальному минимальному отступу. Для надежного ответа нужны сведения владельцев сетей, актуальные нормы и проверка профильным специалистом.

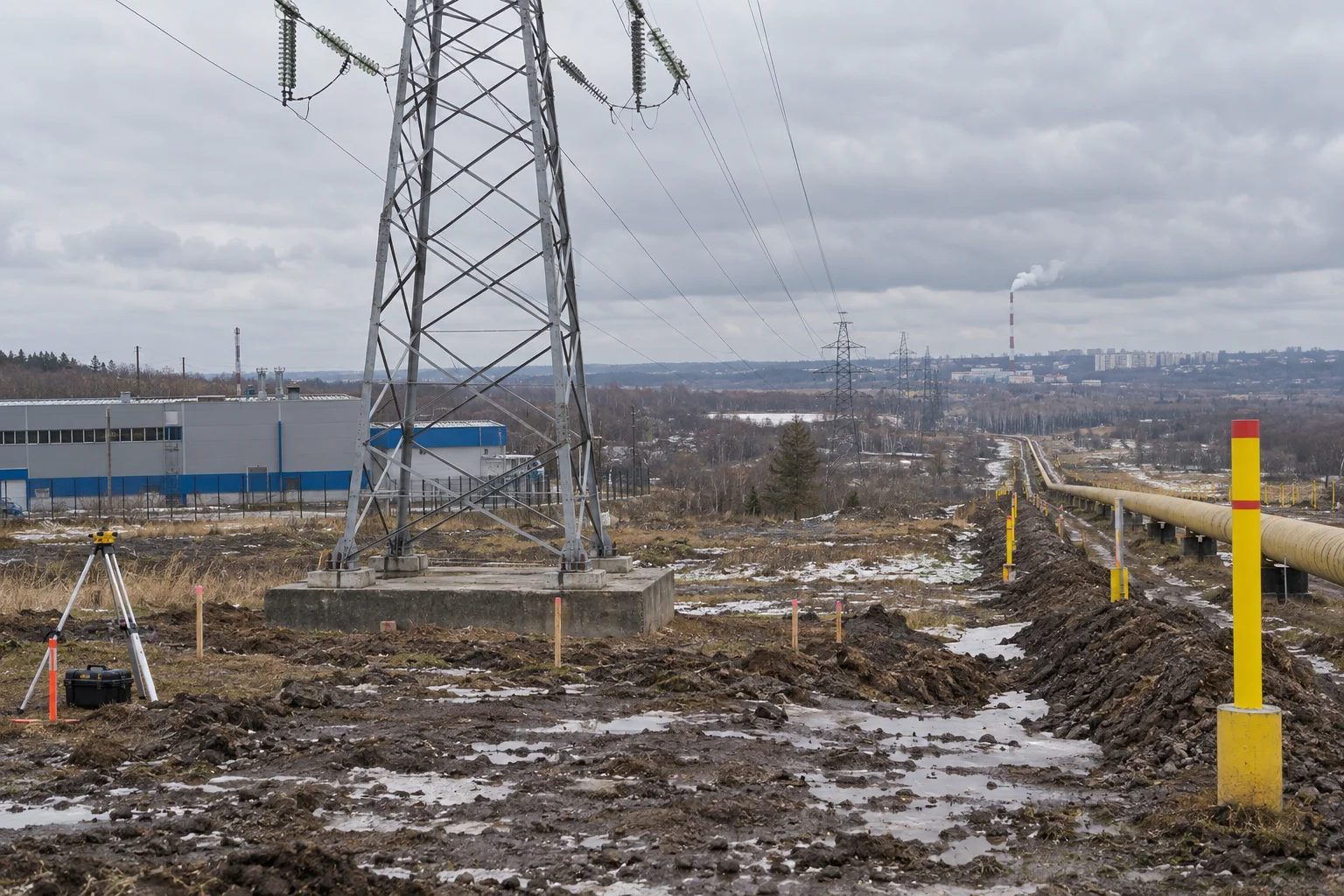

Расстояние от газопровода и зданий до опор ЛЭП: нормы и требования
Проектирование и изготовление металлических опор ЛЭП по техническому заданию.
Источники
- Постановление Правительства РФ от 20.11.2000 № 878 «Об утверждении Правил охраны газораспределительных сетей».
- СП 62.13330.2011 «Газораспределительные системы» - применимую редакцию и изменения следует проверять для конкретного проекта.
- СП 36.13330.2012 «Магистральные трубопроводы» - применимость зависит от классификации трубопровода.
- Правила устройства электроустановок (ПУЭ) и действующие правила охраны электрических сетей - требования проверяют с учетом параметров конкретной ЛЭП.
