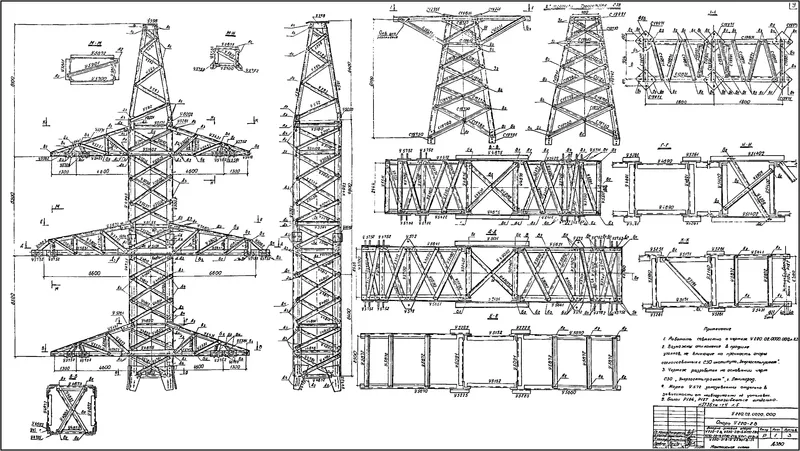

Анкерно-угловая опора У220-2В+9
Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016
| Высота до траверсы / вылет | 6.6 м |
| Масса металлоконструкций | 19,49 т (19 486 кг) |
| Марка провода | По запросу |
| База / тип конструкции | Решетчатая |
| Ветровой и гололедный район | По запросу |
| Марка конструкционной стали | Ст3 (Ст3сп5) / С245 (09Г2С — по проекту) |
| Климатическое исполнение | У1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту) |
Прочностной расчет каркаса по СП 20.13330 гарантирует работу в I–IV районах по ветру (напор W0 до 800 Па) и II–IV районах по гололеду (толщина муфты 15–25 мм по ПУЭ-7). Сейсмостойкость изделия достигает 9 баллов по шкале MSK-64. Выбор марки стали базируется на ГОСТ 27772-2021: конструкционная сталь С245 (зона У1, t до -40 °C) либо хладостойкая сталь 09Г2С категории 15 (УХЛ1/ХЛ1, t до -65 °C) с криогенными испытаниями KCV при минус 60 °C. Спецификация заводского изготовления опоры Анкерно-угловая опора У220-2В+9 на напряжение 220 кВ (отраслевой нормали). Конструкция сертифицирована для восприятия постоянного натяжения проводов и тросов на углах поворота трассы до 60°-90°. Пространственный 2-цепный решетчатый ствол из прокатных уголков на болтах нормальной и повышенной прочности оптимизирован под минимальный вес металла (19486 кг). Параметры ствола (высота 23.9 м, длина траверсы от оси 6.6 м) рассчитаны на межфазный габаритный пролет 271 м, ветровой пролет 285 м и весовой пролет 346 м. Подвесная система спроектирована под марку провода АС 400/51 по стандарту ГОСТ 839-2019 с предельным тяжением 91 кН. Узлы крепления оснащены стеклянными изоляторами ПС-120Б / ПС-160Д в одноцепных и двухцепных гирляндах. Тросостойка каркаса рассчитана на подвеску грозотроса С-50 или оптического грозозащитного кабеля ОКГТ по действующим нормативам ПАО «Россети». Поясные узлы крепятся анкерными болтами М48 (класс 8.8 по ГОСТ Р 52644-2006) к сборным железобетонным подножникам серии Ф5-А (проект 3.407.9-158) либо стальным трубчатым сваям по СП 25.13330. Долговечность металлоконструкции гарантируется цинковым покрытием по ГОСТ 9.307-2021 толщиной 80–120 мкм, обеспечивающим безаварийную эксплуатацию на протяжении 50+ лет.
Нормативные параметры изготовления и эксплуатации Анкерно-угловая опора У220-2В+9
Конструкция Анкерно-угловая опора У220-2В+9 изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.
| Технический параметр | Умеренное исполнение (У1, t ≥ −40 °C) | Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C) | Нормативный документ |
|---|---|---|---|
| Марка конструкционной стали | Ст3 (Ст3сп5) / С245 (базовое исполнение) | 09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C) | ГОСТ 27772-2021 |
| Антикоррозионная защита | Горячее цинкование 80–100 мкм | Горячее цинкование 100–120 мкм / Цинк + УР | ГОСТ 9.307-2021 |
| Метизная группа и болты | Класс прочности 5.8 / 8.8 (оцинкованные) | Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х) | ГОСТ Р 52644-2006 |
| Заводской контроль и приёмка | Контрольная сборка секций, сверка бирок КМД | 100% УЗК сварных швов + аттестация НАКС | ГОСТ 23118-2019 / ГОСТ 14782 |
Логистика, комплектация и монтаж Анкерно-угловая опора У220-2В+9
Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт
Расчётная масса конструкции Анкерно-угловая опора У220-2В+9 составляет 19,49 т (19 486 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру, перевозка 1 комплекта выполняется на 2 автомашинах с пакетной маркировкой отправочных марок КМД.
Применяемые марки конструкционной стали по ГОСТ 27772-2021
В базовом исполнении (умеренный климат У1) конструкция Анкерно-угловая опора У220-2В+9 изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).
Комплектация фундаментными болтами и метизной группой
Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).
Требования к монтажу и заводскому контролю швов (100% УЗК)
Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
