АРТ: E1-40121220 кВH = 12 мМногограннаяКонцевая
В наличии / Под заказ 15–20 дней

Концевая опора 2МК220

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

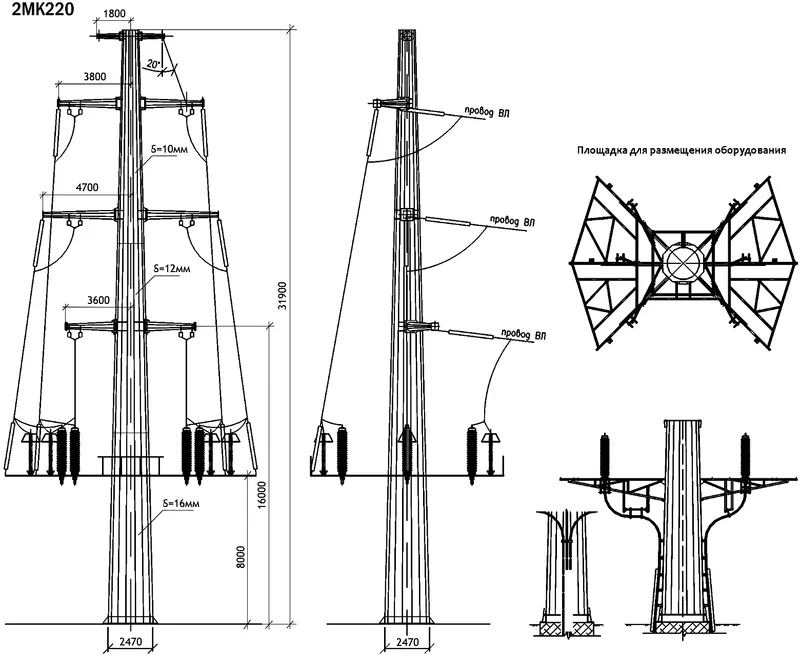

Чертёж КМД Концевая опора 2МК220
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет—
Масса металлоконструкций37,0 т (37 000 кг)
Марка проводаПо запросу
База / тип конструкцииМногогранная
Ветровой и гололедный районПо запросу
Марка конструкционной сталиС345 по ГОСТ 27772-2021
Климатическое исполнениеУ1 / УХЛ1 / ХЛ1 (сталь С345, t до −65 °C)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
10 175 000 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 1 компл. на 4 еврофуры (норма 12 т/машина)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Концевая опора 2МК220

Проводниковый тракт адаптирован к проводам АС 300/39 (ГОСТ 839-2019) с расчетным натяжением при гололеде 94 кН. Линейная подвеска укомплектована стеклянными изоляторами ПС-120Б / ПС-160Д в одноцепных и двухцепных гирляндах. Для защиты линии от грозовых перенапряжений смонтирована тросовая надставка под проводящий канат ГОСТ 3063-80 либо кабель связи ОКГТ. Крепление ствола к основанию запроектировано фланцевым с 32 шпильками М56 (класс 8.8/10.9 по ГОСТ Р 52644-2006), адаптированным под трубчатые сваи d=1220 мм и ростверки СП 24.13330. Металлопрокат защищен заводским горячим цинком по ГОСТ 9.307-2021 (толщина 80–120 мкм), предотвращающим коррозионные повреждения в промышленных атмосферах на срок не менее 50 лет. Инженерный паспорт электросетевой опоры Концевая опора 2МК220 (220 кВ, типовой проект отраслевой нормали). Назначение изделия — восприятие одностороннего тяжения проводов и тросов на подходах к ОРУ подстанций. Стойка из гнутого листового проката многогранного сечения (8–16 граней) обладает повышенной аэродинамической эффективностью и минимальным землеотводом под фундамент. С учетом высоты подвеса проводов 12.0 м (траверса 3.5 м) предельные пролеты составляют: габаритный Lгаб = 256 м, расчетный ветровой 274 м, весовой в период гололеда 334 м. Металлоконструкция рассчитана на скоростной напор ветра до 800 Па (I–IV ветровые районы) и гололедные отложения 15–25 мм по СП 20.13330 и ПУЭ-7. Сейсмическая стойкость подтверждена расчетом до 9 баллов. Завод производит опору из стали С245 по ГОСТ 27772-2021 (У1) или хладостойкой стали 09Г2С по ГОСТ 27772-2021 (УХЛ1/ХЛ1) со 100% контролем химического состава и ударной вязкости KCV при температуре минус 60 °C.

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Концевая опора 2МК220

Конструкция Концевая опора 2МК220 изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиС345 (низколегированный листовой прокат)С345 (09Г2С-12 / 09Г2С-15) с контролем KCV при −60 °CГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Концевая опора 2МК220

Норма загрузки в еврофуру (из расчёта 12 т) и ж/д транспорт

Расчётная масса конструкции Концевая опора 2МК220 составляет 37,0 т (37 000 кг) (без учёта цинкового слоя ~3,5%). Из-за габаритов и массы крупноразмерных конических секций (при норме загрузки многогранных конструкций 12 тонн в еврофуру) перевозка 1 комплекта опоры выполняется на 4 автомашинах. При ж/д отправке норма загрузки полувагона также лимитируется геометрическим объёмом секций.

Применяемые марки конструкционной стали по ГОСТ 27772-2021

Многогранная опора Концевая опора 2МК220 изготавливается из низколегированной конструкционной стали класса прочности С345 по ГОСТ 27772-2021 во всех климатических исполнениях (для районов Крайнего Севера УХЛ1/ХЛ1 — с обязательным испытанием проката на ударную вязкость KCV при −60 °C).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
