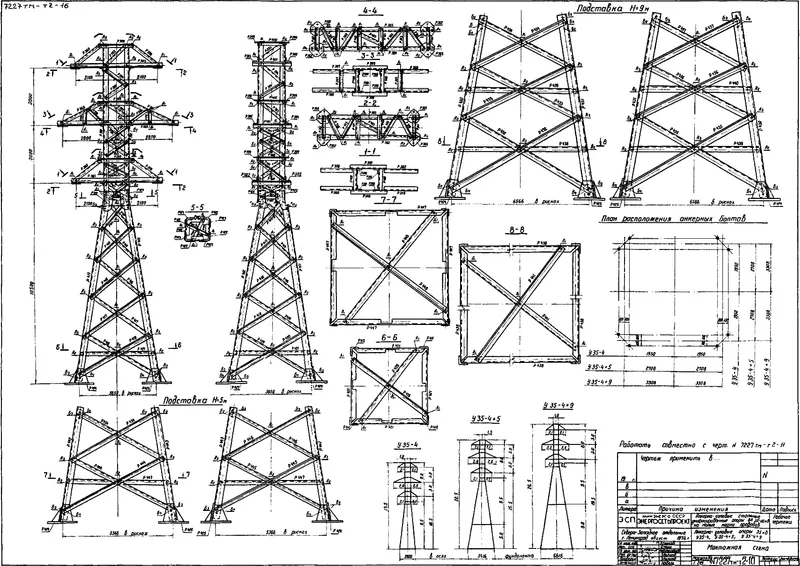

Конструкция опоры Анкерно-угловая опора У35-4+5 (типовой проект 7227тм-т2) изготавливается в соответствии с требованиями ПУЭ-7 (глава 2.5), СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под расчётную температуру района строительства.
| Технический параметр | Умеренное исполнение (У1, t ≥ −40 °C) | Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C) | Нормативный документ |
|---|---|---|---|
| Марка конструкционной стали | С245 / С255 (Ст3сп5) | С345 (09Г2С-12 / 09Г2С-15) с контролем KCV | ГОСТ 27772-2015 |
| Антикоррозионная защита | Горячее цинкование 80–100 мкм | Горячее цинкование 100–120 мкм / Цинк + УР | ГОСТ 9.307-89 |
| Метизная группа и болты | Класс прочности 5.8 / 8.8 (оцинкованные) | Хладостойкие болты кл. 8.8 / 10.9 (сталь 09Г2С / 40Х) | ГОСТ 7798-70 / Р 52644 |
| Заводской контроль и приёмка | Контрольная сборка секций, сверка бирок КМД | 100% УЗК сварных швов + аттестация ПАО «Россети» | ГОСТ 23118-2019 / ГОСТ 14782 |
Расчётная масса металлоконструкций Анкерно-угловая опора У35-4+5 по проекту 7227тм-т2 составляет 3 834 кг (без учёта дополнительного слоя цинка ~3,5%). В стандартную еврофуру грузоподъёмностью 20 тонн помещается ориентировочно 5 компл., в ж/д полувагон (60 т) — до 15 компл.
Для регионов с расчётной температурой ниже −40 °C (ХМАО, ЯНАО, Якутия, Восточная Сибирь) опора Анкерно-угловая опора У35-4+5 изготавливается в исполнении УХЛ1/ХЛ1 из низколегированной конструкционной стали 09Г2С-12 (С345) по ГОСТ 27772-2015 с обязательным испытанием проката на ударную вязкость KCV при −60 °C.
Опора Анкерно-угловая опора У35-4+5 комплектуется полным набором оцинкованных болтов, гаек и шайб класса прочности 5.8/8.8/10.9 согласно ведомости метизов КМД, а также стеновыми ступенями. Анкерные болты, кондукторы и закладные детали фундамента поставляются по отдельной позиции в спецификации ТКП под выбранный тип грунта.
Закупка металлоконструкций ВЛ ведётся партиями по проектной спецификации. Загрузите ведомость опор или проект — инженеры рассчитают полную стоимость заказа и график отгрузки.
