АРТ: E1-4039535 кВH = 18 мРешетчатаяПромежуточная
В наличии / Под заказ 15–20 дней

Промежуточная опора ПС35-2пр. 3.407-68/73 (3078тм-т7)

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

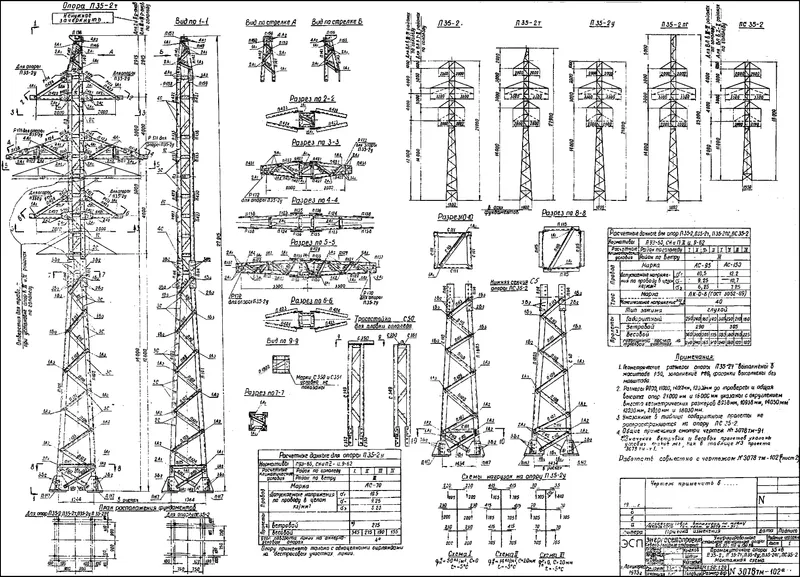

Чертёж КМД Промежуточная опора ПС35-2
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет3.3 м
Масса металлоконструкций1,67 т (1 670 кг)
Марка проводаПо запросу
База / тип конструкцииРешетчатая
Ветровой и гололедный районПо запросу
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (09Г2С — по проекту)
Климатическое исполнениеУ1 (Ст3 / С245) · УХЛ1 (09Г2С по проекту)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
342 400 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 10 компл. в еврофуру (из расчёта 17 т)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Промежуточная опора ПС35-2
Шифр документации: 3.407-68/73 (3078тм-т7)

Поясные узлы крепятся анкерными болтами М36 (класс 8.8 по ГОСТ Р 52644-2006) к сборным железобетонным подножникам серии Ф1-А (проект 3.407.9-158) либо стальным трубчатым сваям по СП 25.13330. Долговечность металлоконструкции гарантируется цинковым покрытием по ГОСТ 9.307-2021 толщиной 80–120 мкм, обеспечивающим безаварийную эксплуатацию на протяжении 50+ лет. Инженерный паспорт металлоконструкции Промежуточная опора ПС35-2 (ВЛ 35 кВ, типовой проект 3.407-68/73 (3078тм-т7)). Конструкция предназначена для поддержания проводов фаз и троса на прямолинейных перегонах ВЛ без восприятия продольных сил. Ствол опоры представляет собой 2-цепный пространственный решетчатый каркас пирамидально-призматического типа из горячекатаного равнополочного уголка на болтовых соединениях. При строительной высоте 18.0 м и длине траверсы 3.3 м расчетный габаритный пролет трассы составляет Lгаб = 130 м, ветровой пролет — Lветр = 142 м, а весовой пролет при расчетном гололеде равен Lвес = 162 м. Нагрузочная способность консолей траверсы выдерживает подвеску провода АС 70/11 по ГОСТ 839-2019 при расчетном тяжении 25 кН. Подвеска проводов осуществляется подвесными изоляторами ПС-70Е или полимерными изоляторами типа ЛК-70 по ГОСТ 28856. Проектным решением исключена подвеска грозотроса исходя из низкого уровня грозовых поражений трассы. По ветровым и гололедным воздействиям опора аттестована для зон I–IV по СП 20.13330 (напор до 800 Па) и II–IV по ПУЭ-7 (bЭ до 25 мм). Конструкция устойчива к сейсмическим воздействиям интенсивностью до девяти баллов. Сортамент металлопроката нормирован ГОСТ 27772-2021: углеродистая сталь С245 для умеренных широт и кремнемарганцовистая сталь 09Г2С (С345) с гарантией KCV при -60 °C для регионов с морозами до -65 °C.

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Промежуточная опора ПС35-2

Конструкция Промежуточная опора ПС35-2 (типовой проект 3.407-68/73 (3078тм-т7)) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиСт3 (Ст3сп5) / С245 (базовое исполнение)09Г2С / С345 (по специальному требованию проекта, KCV при −60 °C)ГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Промежуточная опора ПС35-2

Норма загрузки в еврофуру (из расчёта 17 т) и ж/д транспорт

Расчётная масса конструкции Промежуточная опора ПС35-2 составляет 1,67 т (1 670 кг) (без учёта цинкового слоя ~3,5%). Исходя из нормы загрузки решётчатых конструкций 17 тонн в стандартную еврофуру (компактная пакетная укладка углового проката), в одну машину помещается ориентировочно 10 компл.

Применяемые марки конструкционной стали по ГОСТ 27772-2021

В базовом исполнении (умеренный климат У1) конструкция Промежуточная опора ПС35-2 изготавливается из углеродистой стали Ст3 (Ст3сп5) или С245 по ГОСТ 27772-2021. По специальному требованию проекта и для северных районов с расчётной температурой ниже −40 °C (исполнение УХЛ1/ХЛ1) применяется низколегированная сталь 09Г2С (С345).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
