Анкерно-угловая опора УММ220-4.2.110.40ВСпр. 0705-10-КМ.1415

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

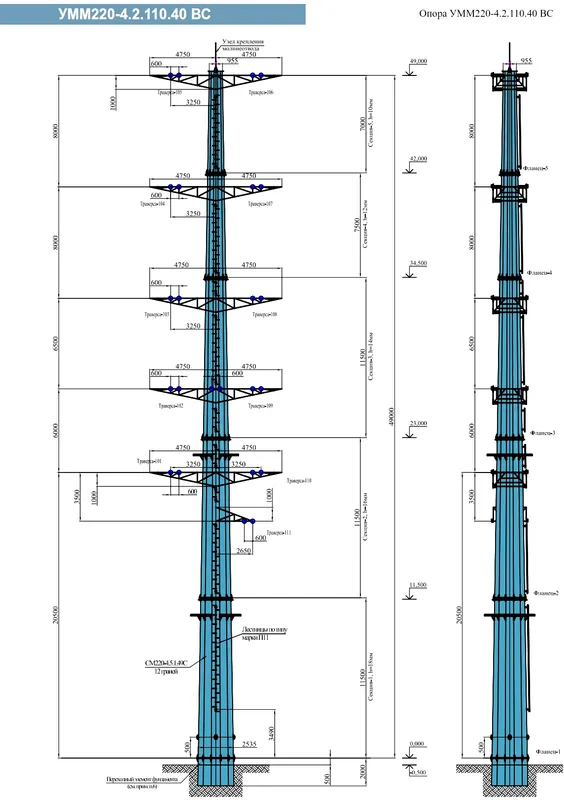

Чертёж КМД Анкерно-угловая опора УММ220-4.2.110.40ВС
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет4.75 м
Масса металлоконструкций49,91 т (49 911 кг)
Марка проводаПо запросу
База / тип конструкцииМногогранная
Ветровой и гололедный районПо запросу
Марка конструкционной сталиС345 по ГОСТ 27772-2021
Климатическое исполнениеУ1 / УХЛ1 / ХЛ1 (сталь С345, t до −65 °C)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
13 725 500 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 1 компл. на 5 еврофуры (норма 12 т/машина)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Анкерно-угловая опора УММ220-4.2.110.40ВС
Шифр документации: 0705-10-КМ.1415

Монтаж на свайный фундамент осуществляется через фланцевый узел с базовой плитой на 32 анкерах М56 класса прочности 8.8/10.9 (ГОСТ Р 52644-2006), сопрягаемый с трубчатой сваей d=1220 мм либо ж/б ростверком по СП 24.13330. Защита от коррозии обеспечивается сплошным горячим цинкованием по ГОСТ 9.307-2021 слоем 80-120 мкм, формирующим барьерный и электрохимический протектор со сроком эксплуатации свыше полувека. Инженерно-технический паспорт Анкерно-угловая опора УММ220-4.2.110.40ВС (класс напряжения 220 кВ, серия 0705-10-КМ.1415). Основное эксплуатационное назначение — восприятие постоянного натяжения проводов и тросов при углах поворота трассы до 60°-90°. Конструкция базируется на 4-цепной стойке из гнутого многогранного профиля (8-16 граней) с заводской телескопической или фланцевой стыковкой секций, минимизирующей парусность ствола. Для данной марки (высота 49.0 м, вылет траверсы 4.75 м) нормативный пролет между опорами равен 430 м, расчетный ветровой пролет — 452 м, максимальный весовой пролет — 548 м. Проводниковый тракт адаптирован к проводам АС 400/51 (ГОСТ 839-2019) с расчетным натяжением при гололеде 91 кН. Линейная подвеска укомплектована стеклянными изоляторами ПС-120Б / ПС-160Д в одноцепных и двухцепных гирляндах. Линия эксплуатируется без грозозащитного троса в соответствии с нормами ПУЭ-7 для пониженной грозовой интенсивности. Конструкция аттестована для ветровых районов I–IV по СП 20.13330.2016 (ветровое давление до 800 Па) и зон обледенения II–IV по ПУЭ-7 (стенка льда 15–25 мм). Допустимая сейсмичность площадки строительства — до 9 баллов по СП 14.13330. В зависимости от температурного режима опора поставляется из стали С245/С255 по ГОСТ 27772-2021 (для t >= -40 °C) или низколегированной стали 09Г2С марки С345 по ГОСТ 27772-2021 с подтвержденной вязкостью KCV при -60 °C не менее 34 Дж/см².

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Анкерно-угловая опора УММ220-4.2.110.40ВС

Конструкция Анкерно-угловая опора УММ220-4.2.110.40ВС (типовой проект 0705-10-КМ.1415) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиС345 (низколегированный листовой прокат)С345 (09Г2С-12 / 09Г2С-15) с контролем KCV при −60 °CГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Анкерно-угловая опора УММ220-4.2.110.40ВС

Норма загрузки в еврофуру (из расчёта 12 т) и ж/д транспорт

Расчётная масса конструкции Анкерно-угловая опора УММ220-4.2.110.40ВС составляет 49,91 т (49 911 кг) (без учёта цинкового слоя ~3,5%). Из-за габаритов и массы крупноразмерных конических секций (при норме загрузки многогранных конструкций 12 тонн в еврофуру) перевозка 1 комплекта опоры выполняется на 5 автомашинах. При ж/д отправке норма загрузки полувагона также лимитируется геометрическим объёмом секций.

Применяемые марки конструкционной стали по ГОСТ 27772-2021

Многогранная опора Анкерно-угловая опора УММ220-4.2.110.40ВС изготавливается из низколегированной конструкционной стали класса прочности С345 по ГОСТ 27772-2021 во всех климатических исполнениях (для районов Крайнего Севера УХЛ1/ХЛ1 — с обязательным испытанием проката на ударную вязкость KCV при −60 °C).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
