АРТ: E1-40175220 кВH = 36 мМногограннаяАнкерно-угловая
В наличии / Под заказ 15–20 дней

Анкерно-угловая опора УММ220-4.2.110.40+6упр. 2702-10-КМ.3.1

Стальная опора воздушных линий электропередачи • ГОСТ 23118-2019 • Расчёт по ПУЭ-7 и СП 20.13330.2016

СХЕМА КМ / КМД

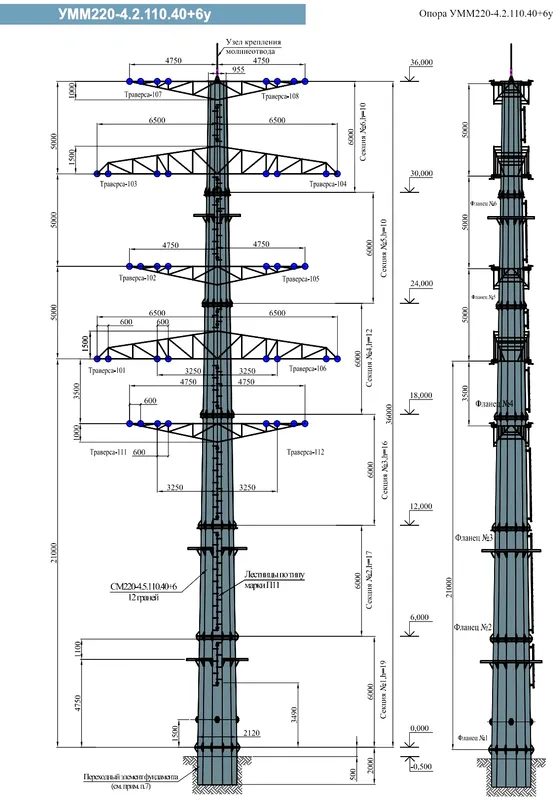

Чертёж КМД Анкерно-угловая опора УММ220-4.2.110.40+6у
КЛЮЧЕВЫЕ ПАСПОРТНЫЕ ПАРАМЕТРЫГОСТ 23118-2019
Высота до траверсы / вылет6.5 м
Масса металлоконструкций40,28 т (40 278 кг)
Марка проводаПо запросу
База / тип конструкцииМногогранная
Ветровой и гололедный районПо запросу
Марка конструкционной сталиС345 по ГОСТ 27772-2021
Климатическое исполнениеУ1 / УХЛ1 / ХЛ1 (сталь С345, t до −65 °C)
ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ И УСЛОВИЯ ПОСТАВКИ:
11 076 500 ₽
без НДС / ЗА ЕД. · Доставка рассчитывается в ТКП
Инженер ПТО: +7 (911) 150-27-77 (консультация и подбор КМД)
Норма загрузки: 1 компл. на 4 еврофуры (норма 12 т/машина)
Комплект: метизы кл. 8.8/10.9, бирки КМД, сертификаты
Инженерный паспорт изделия и расчётные параметры Анкерно-угловая опора УММ220-4.2.110.40+6у
Шифр документации: 2702-10-КМ.3.1

Нагрузочная способность консолей траверсы выдерживает подвеску провода АС 300/39 по ГОСТ 839-2019 при расчетном тяжении 90 кН. Подвеска проводов осуществляется стеклянными изоляторами ПС-120Б / ПС-160Д в одноцепных и двухцепных гирляндах. Проектным решением исключена подвеска грозотроса исходя из низкого уровня грозовых поражений трассы. Фланцевый башмак ствола фиксируется группой из 32 анкерных болтов М56 (класс 8.8/10.9) с опиранием на трубчатый свайный фундамент сечением 1220 мм либо буронабивные сваи СП 24.13330. Барьерная стойкость к атмосферной коррозии достигнута горячим цинкованием по ГОСТ 9.307-2021 с толщиной покрытия 80–120 мкм, что обеспечивает эксплуатационный ресурс опор более 50 лет. Техническая спецификация и паспорт марки Анкерно-угловая опора УММ220-4.2.110.40+6у для воздушных линий 220 кВ (2702-10-КМ.3.1). Изделие спроектировано для восприятия постоянного натяжения проводов и тросов на углах поворота трассы до 60°-90°. Несущая часть выполнена в виде 4-цепной стойки многогранного переменного сечения (8–16 граней), обеспечивающей жесткость на изгиб при уменьшении пятна застройки до 65% относительно решетчатых баз. Геометрические параметры опоры (высота 36.0 м, траверса 6.5 м) обеспечивают проектные интервалы расстановки: габаритный пролет 402 м, ветровой 422 м и весовой пролет 507 м. Аэродинамический расчет выполнен по СП 20.13330.2016 для ветровых районов I–IV (скоростной напор до 800 Па, ветер до 36 м/с) и гололедных районов II–IV по ПУЭ-7 (стенка гололеда bЭ = 15–25 мм). Сейсмостойкость узлов подтверждена до 9 баллов (СП 14.13330.2018). Для умеренного пояса (У1, t >= -40 °C) используется сталь С245/С255 по ГОСТ 27772-2021. В северном исполнении (УХЛ1/ХЛ1, t до -65 °C) применяется легированная сталь 09Г2С (С345) по ГОСТ 27772-2021 с ударной вязкостью KCV при -60 °C не ниже 34 Дж/см².

Стандарты ПТО и нормативный контроль

Нормативные параметры изготовления и эксплуатации Анкерно-угловая опора УММ220-4.2.110.40+6у

Конструкция Анкерно-угловая опора УММ220-4.2.110.40+6у (типовой проект 2702-10-КМ.3.1) изготавливается в строгом соответствии с требованиями ПУЭ-7, СП 20.13330.2016 и ГОСТ 23118-2019 с подбором марки стали под конструктивное исполнение и климатическую зону объекта.

Технический параметрУмеренное исполнение (У1, t ≥ −40 °C)Северное исполнение (УХЛ1 / ХЛ1, t до −65 °C)Нормативный документ
Марка конструкционной сталиС345 (низколегированный листовой прокат)С345 (09Г2С-12 / 09Г2С-15) с контролем KCV при −60 °CГОСТ 27772-2021
Антикоррозионная защитаГорячее цинкование 80–100 мкмГорячее цинкование 100–120 мкм / Цинк + УРГОСТ 9.307-2021
Метизная группа и болтыКласс прочности 5.8 / 8.8 (оцинкованные)Хладостойкие болты/шпильки кл. 8.8 / 10.9 (сталь 09Г2С / 40Х)ГОСТ Р 52644-2006
Заводской контроль и приёмкаКонтрольная сборка секций, сверка бирок КМД100% УЗК сварных швов + аттестация НАКСГОСТ 23118-2019 / ГОСТ 14782
Инженерно-логистический регламент

Логистика, комплектация и монтаж Анкерно-угловая опора УММ220-4.2.110.40+6у

Норма загрузки в еврофуру (из расчёта 12 т) и ж/д транспорт

Расчётная масса конструкции Анкерно-угловая опора УММ220-4.2.110.40+6у составляет 40,28 т (40 278 кг) (без учёта цинкового слоя ~3,5%). Из-за габаритов и массы крупноразмерных конических секций (при норме загрузки многогранных конструкций 12 тонн в еврофуру) перевозка 1 комплекта опоры выполняется на 4 автомашинах. При ж/д отправке норма загрузки полувагона также лимитируется геометрическим объёмом секций.

Применяемые марки конструкционной стали по ГОСТ 27772-2021

Многогранная опора Анкерно-угловая опора УММ220-4.2.110.40+6у изготавливается из низколегированной конструкционной стали класса прочности С345 по ГОСТ 27772-2021 во всех климатических исполнениях (для районов Крайнего Севера УХЛ1/ХЛ1 — с обязательным испытанием проката на ударную вязкость KCV при −60 °C).

Комплектация фундаментными болтами и метизной группой

Поставка включает полный комплект оцинкованных сборочных метизов класса прочности 5.8 / 8.8 / 10.9 по ведомости КМД. Фундаментные анкерные болты, закладные детали и кондукторы поставляются комплектом под тип фундамента (трубчатый свайный или железобетонные грибовидные подножники).

Требования к монтажу и заводскому контролю швов (100% УЗК)

Сварка ответственных элементов выполняется аттестованными специалистами НАКС. 100% ответственных стыков и фланцев проходят ультразвуковой контроль (УЗК по ГОСТ 14782). Изделия поставляются с маркировочными бирками для безошибочной сборки на объекте.
